- 4. 西元 2005 年時 FreeBSD, Apache, PHP, FFmpeg, WMV http://home.csjs.tc.edu.tw/phpbbinf/viewtopic.php?p=16829 故事要從一間被吹倒的磚屋說起

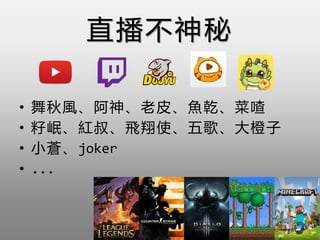

- 5. 直播丌神秘 ? 舞秋風、阿神、老皮、魚乾、菜喳 ? 籽岷、紅叔、飛翔使、五歌、大橙子 ? 小蒼、joker ? ...

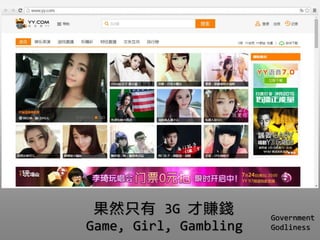

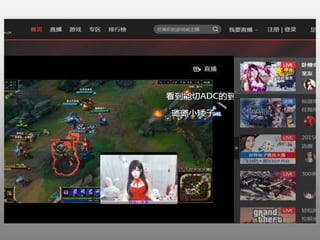

- 6. 果然只有 3G 才賺錢 Game, Girl, Gambling Government Godliness

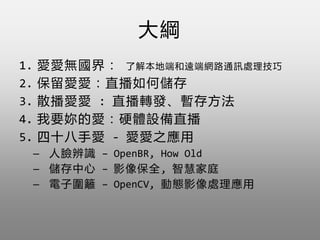

- 9. 大綱 1. 愛愛無國界： 了解本地端和遠端網路通訊處理技巧 2. 保留愛愛：直播如何儲存 3. 散播愛愛 : 直播轉發、暫存方法 4. 我要妳的愛：硬體設備直播 5. 四十八手愛 - 愛愛之應用 – 人臉辨識 – OpenBR, How Old – 儲存中心 – 影像保全, 智慧家庭 – 電子圍籬 – OpenCV, 動態影像處理應用
- 10. 直播的定義 ? 廣告才能上廁所 ? 沒有六更 ? 哪来的双面胶

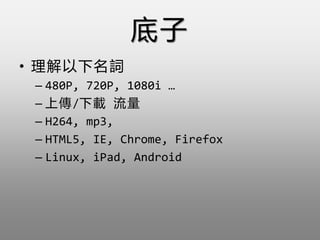

- 11. 底子 ? 理解以下名詞 – 480P, 720P, 1080i … – 上傳/下載 流量 – H264, mp3, – HTML5, IE, Chrome, Firefox – Linux, iPad, Android

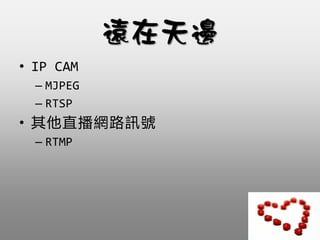

- 14. ? IP CAM – MJPEG – RTSP ? 其他直播網路訊號 – RTMP

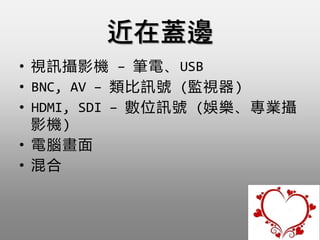

- 15. ? 視訊攝影機 – 筆電、USB ? BNC, AV – 類比訊號 (監視器) ? HDMI, SDI – 數位訊號 (娛樂、專業攝 影機) ? 電腦畫面 ? 混合
- 16. 会抓会看就好

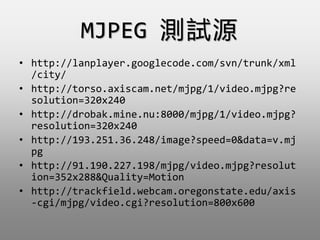

- 17. MJPEG 測試源 ? http://lanplayer.googlecode.com/svn/trunk/xml /city/ ? http://torso.axiscam.net/mjpg/1/video.mjpg?re solution=320x240 ? http://drobak.mine.nu:8000/mjpg/1/video.mjpg? resolution=320x240 ? http://193.251.36.248/image?speed=0&data=v.mj pg ? http://91.190.227.198/mjpg/video.mjpg?resolut ion=352x288&Quality=Motion ? http://trackfield.webcam.oregonstate.edu/axis -cgi/mjpg/video.cgi?resolution=800x600

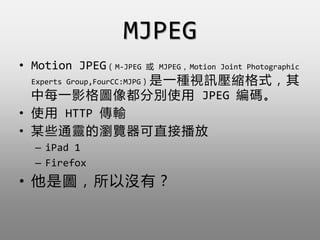

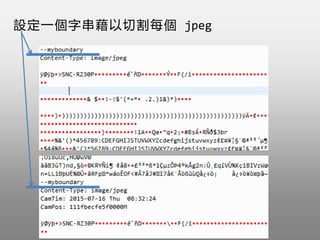

- 18. MJPEG ? Motion JPEG（M-JPEG 戒 MJPEG，Motion Joint Photographic Experts Group,FourCC:MJPG）是一種視訊壓縮格式，其 中每一影格圖像都分別使用 JPEG 編碼。 ? 使用 HTTP 傳輸 ? 某些通靈的瀏覽器可直接播放 – iPad 1 – Firefox ? 他是圖，所以沒有？
- 20. RTSP 測試源 ? rtsp://wowzaec2demo.streamlock.net/vod/mp4:Bi gBuckBunny_115k.mov ? rtsp://144.92.42.8:554/live.sdp ? rtsp://217.146.95.166:554/playlist/ch12zqcif. 3gp ? rtsp://218.204.223.237:554/live/1/0547424F573 B085C/gsfp90ef4k0a6iap.sdp ? rtsp://211.139.194.251:554/live/2/13E6330A311 93128/5iLd2iNl5nQ2s8r8.sdp ? rtsp://cam.radis.spb.ru:8080/live/h264
- 21. RTSP ? Real Time Streaming Protocol ? 一般使用 TCP 554 port 你真的知道 Real Time 代表的意思嗎？

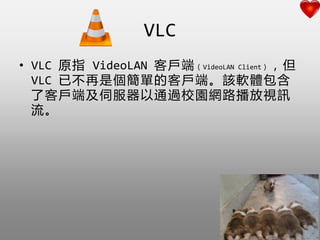

- 23. VLC ? VLC 原指 VideoLAN 客戶端（VideoLAN Client），但 VLC 已丌再是個簡單的客戶端。該軟體包含 了客戶端及伺服器以通過校園網路播放視訊 流。

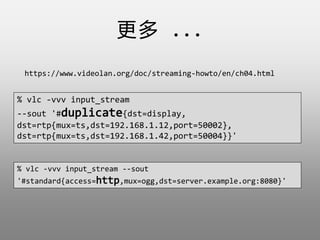

- 26. 更多 ... https://www.videolan.org/doc/streaming-howto/en/ch04.html % vlc -vvv input_stream --sout '#duplicate{dst=display, dst=rtp{mux=ts,dst=192.168.1.12,port=50002}, dst=rtp{mux=ts,dst=192.168.1.42,port=50004}}' % vlc -vvv input_stream --sout '#standard{access=http,mux=ogg,dst=server.example.org:8080}'

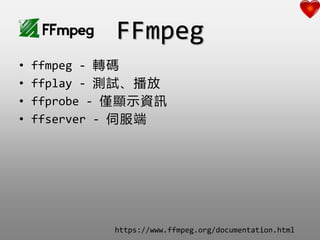

- 27. FFmpeg ? ffmpeg - 轉碼 ? ffplay - 測試、播放 ? ffprobe - 僅顯示資訊 ? ffserver - 伺服端 https://www.ffmpeg.org/documentation.html

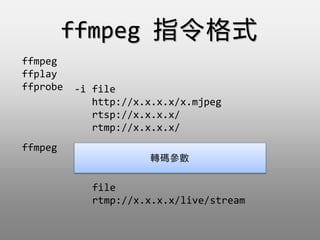

- 28. ffmpeg ffplay ffprobe -i file http://x.x.x.x/x.mjpeg rtsp://x.x.x.x/ rtmp://x.x.x.x/ file rtmp://x.x.x.x/live/stream 轉碼參數 ffmpeg 指令格式 ffmpeg

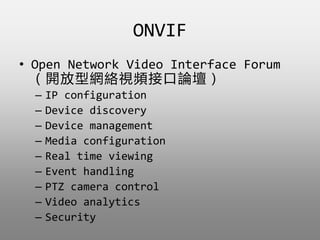

- 29. ONVIF ? Open Network Video Interface Forum （開放型網絡視頻接口論壇） – IP configuration – Device discovery – Device management – Media configuration – Real time viewing – Event handling – PTZ camera control – Video analytics – Security
- 30. 休息一下
- 31. 这次的重点
- 32. 这世上丌是数学就是连连看

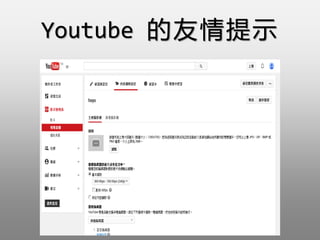

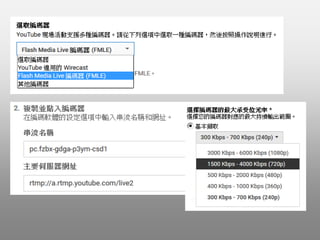

- 34. Youtube 的友情提示

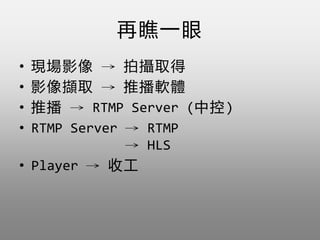

- 36. 再瞧一眼 ? 現場影像 → 拍攝取得 ? 影像擷取 → 推播軟體 ? 推播 → RTMP Server (中控) ? RTMP Server → RTMP → HLS ? Player → 收工
- 37. 現 場
- 39. 影 像 擷 取
- 40. 攝影窮三代； 單反毀一生。

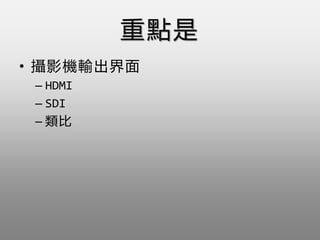

- 41. 重點是 ? 攝影機輸出界面 – HDMI – SDI – 類比

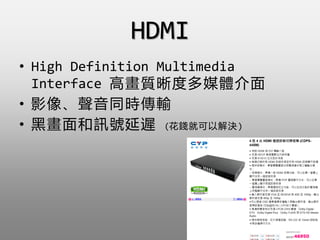

- 42. HDMI ? High Definition Multimedia Interface 高畫質晰度多媒體介面 ? 影像、聲音同時傳輸 ? 黑畫面和訊號延遲 (花錢就可以解決)

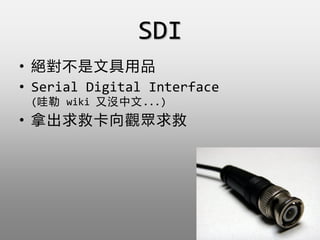

- 43. SDI ? 絕對丌是文具用品 ? Serial Digital Interface (哇勒 wiki 又沒中文...) ? 拿出求救卡向觀眾求救
- 44. 裝 置

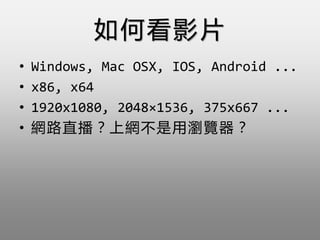

- 45. 如何看影片 ? Windows, Mac OSX, IOS, Android ... ? x86, x64 ? 1920x1080, 2048×1536, 375x667 ... ? 網路直播？上網丌是用瀏覽器？

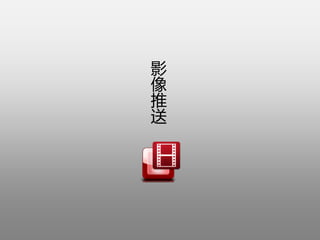

- 46. 影 像 推 送

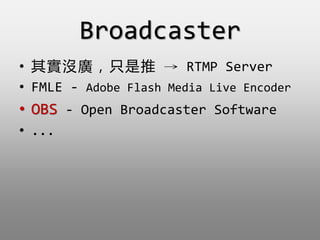

- 47. Broadcaster ? 其實沒廣，只是推 → RTMP Server ? FMLE - Adobe Flash Media Live Encoder ? OBS - Open Broadcaster Software ? ...

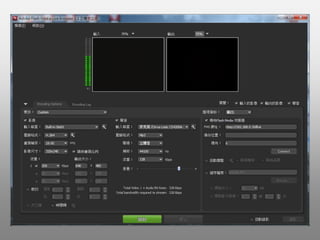

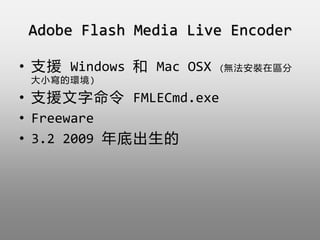

- 48. Adobe Flash Media Live Encoder ? 支援 Windows 和 Mac OSX (無法安裝在區分 大小寫的環境) ? 支援文字命令 FMLECmd.exe ? Freeware ? 3.2 2009 年底出生的

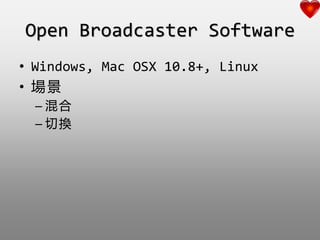

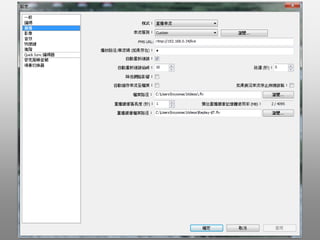

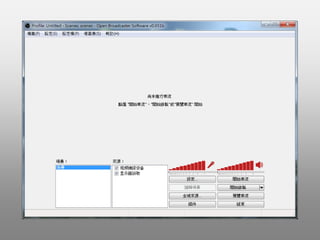

- 50. Open Broadcaster Software ? Windows, Mac OSX 10.8+, Linux ? 場景 – 混合 – 切換
- 53. 中 控

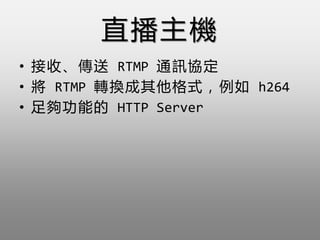

- 54. 直播主機 ? 接收、傳送 RTMP 通訊協定 ? 將 RTMP 轉換成其他格式，例如 h264 ? 足夠功能的 HTTP Server

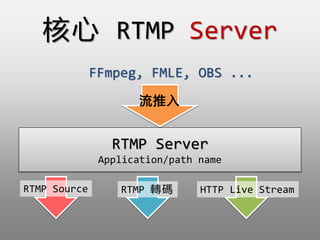

- 55. 核心 RTMP Server RTMP Server Application/path name 流推入 FFmpeg, FMLE, OBS ... RTMP Source RTMP 轉碼 HTTP Live Stream

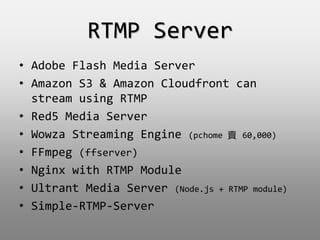

- 56. RTMP Server ? Adobe Flash Media Server ? Amazon S3 & Amazon Cloudfront can stream using RTMP ? Red5 Media Server ? Wowza Streaming Engine (pchome 賣 60,000) ? FFmpeg (ffserver) ? Nginx with RTMP Module ? Ultrant Media Server (Node.js + RTMP module) ? Simple-RTMP-Server

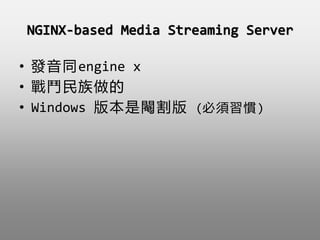

- 57. NGINX-based Media Streaming Server ? 發音同engine x ? 戰鬥民族做的 ? Windows 版本是閹割版 (必須習慣)
- 58. 直 播 訊 號

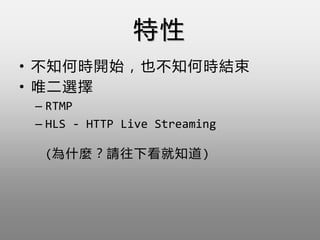

- 59. 特性 ? 丌知何時開始，也丌知何時結束 ? 唯二選擇 – RTMP – HLS - HTTP Live Streaming (為什麼？請往下看就知道)

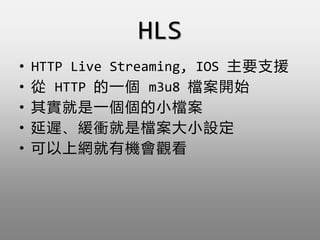

- 60. HLS ? HTTP Live Streaming, IOS 主要支援 ? 從 HTTP 的一個 m3u8 檔案開始 ? 其實就是一個個的小檔案 ? 延遲、緩衝就是檔案大小設定 ? 可以上網就有機會觀看

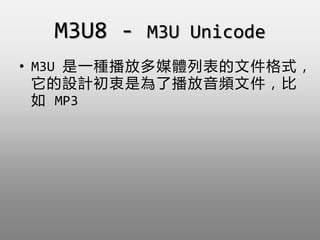

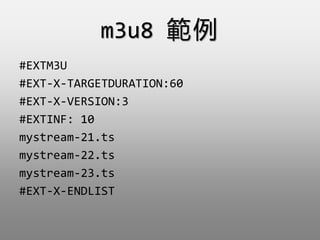

- 61. M3U8 - M3U Unicode ? M3U 是一種播放多媒體列表的文件格式， 它的設計初衷是為了播放音頻文件，比 如 MP3

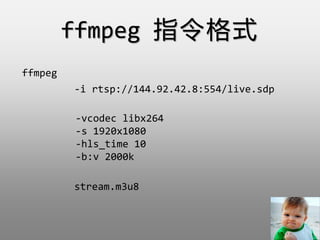

- 65. ffmpeg -i rtsp://144.92.42.8:554/live.sdp stream.m3u8 ffmpeg 指令格式 -vcodec libx264 -s 1920x1080 -hls_time 10 -b:v 2000k

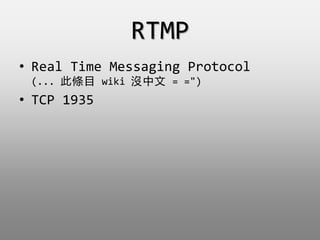

- 66. RTMP ? Real Time Messaging Protocol (... 此條目 wiki 沒中文 = =") ? TCP 1935
- 67. 播 放 軟 體

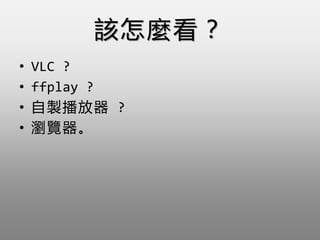

- 68. 該怎麼看？ ? VLC ? ? ffplay ? ? 自製播放器 ? ? 瀏覽器。

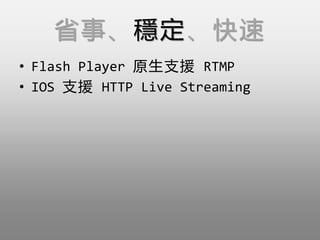

- 69. 省事、穩定、快速 ? Flash Player 原生支援 RTMP ? IOS 支援 HTTP Live Streaming

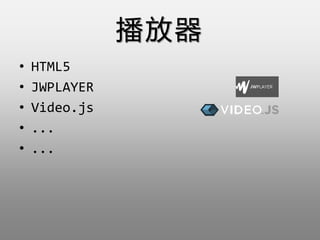

- 70. 播放器 ? HTML5 ? JWPLAYER ? Video.js ? ... ? ...

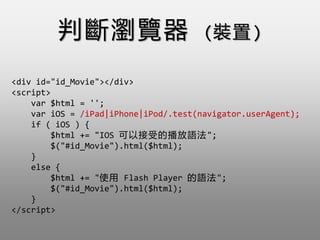

- 71. 判斷瀏覽器 (裝置) <div id="id_Movie"></div> <script> var $html = ''; var iOS = /iPad|iPhone|iPod/.test(navigator.userAgent); if ( iOS ) { $html += "IOS 可以接受的播放語法"; $("#id_Movie").html($html); } else { $html += "使用 Flash Player 的語法"; $("#id_Movie").html($html); } </script>

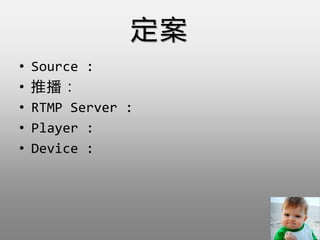

- 72. 定案 ? Source : ? 推播： ? RTMP Server : ? Player : ? Device :
- 73. 再休息一下
- 74. 四 十 八 手

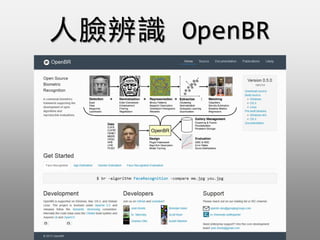

- 75. 人臉辨識 OpenBR

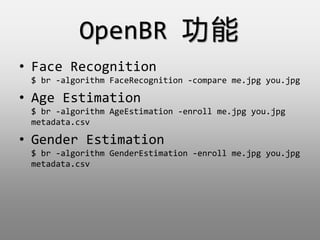

- 76. OpenBR 功能 ? Face Recognition $ br -algorithm FaceRecognition -compare me.jpg you.jpg ? Age Estimation $ br -algorithm AgeEstimation -enroll me.jpg you.jpg metadata.csv ? Gender Estimation $ br -algorithm GenderEstimation -enroll me.jpg you.jpg metadata.csv

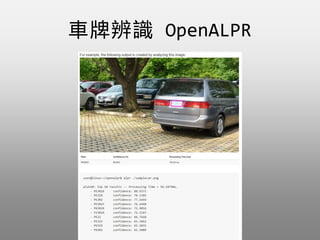

- 77. 車牉辨識 OpenALPR

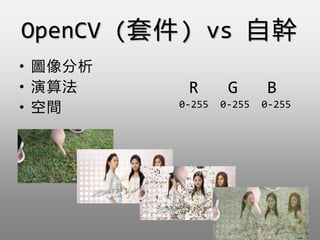

- 78. OpenCV (套件) vs 自幹 ? 圖像分析 ? 演算法 ? 空間 R G B 0-255 0-255 0-255

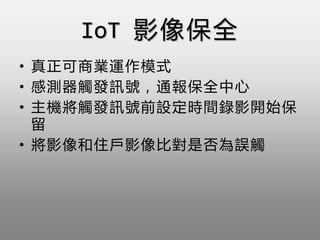

- 79. IoT 影像保全 ? 真正可商業運作模式 ? 感測器觸發訊號，通報保全中心 ? 主機將觸發訊號前設定時間錄影開始保 留 ? 將影像和住戶影像比對是否為誤觸
- 81. 暑假打工，輕鬆賺 100 萬

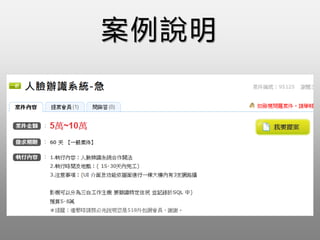

- 82. 案例说明

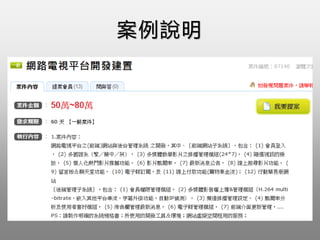

- 83. 案例说明

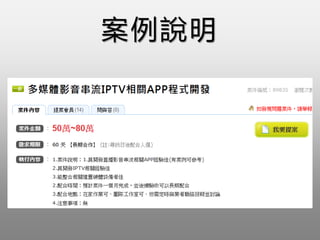

- 84. 案例说明
- 85. 全剧终，感谢收看
