Stavební Bezpečnostní Sklo

G
guestefceba2

Stavební bezpečnostní sklo v praxi. Ukázka ze semináře o navrhování bezpečnostního skla. Firma SGLASS pořádá pravidelně veřejné semináře o skle, které staví teorii a praxi proti sobě.

Education
1 of 28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
ʴÁÍ

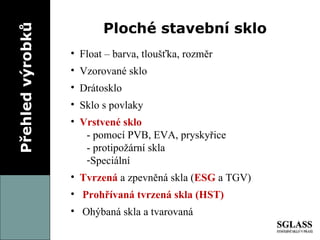

Přehled výrobků Ploché stavební sklo Float – barva, tloušťka, rozměr Vzorované sklo Drátosklo Sklo s povlaky Vrstvené sklo - pomocí PVB, EVA, pryskyřice - protipožární skla Speciální Tvrzená a zpevněná skla ( ESG a TGV) Prohřívaná tvrzená skla (HST) Ohýbaná skla a tvarovaná

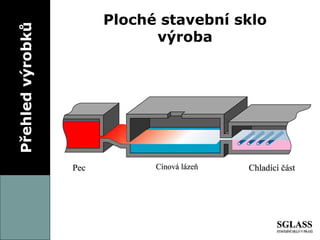

Přehled výrobků Ploché stavební sklo výroba Cínová lázeň Chladící část Pec

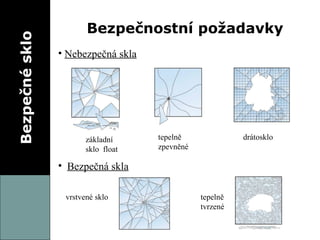

Bezpečné sklo Bezpečnostní požadavky Nebezpečná skla základní sklo float tepelně zpevněné drátosklo Bezpečná skla vrstvené sklo tepelně tvrzené

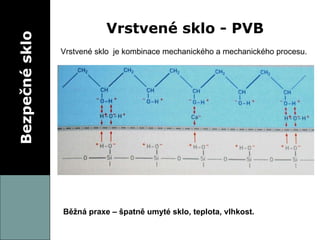

Bezpečné sklo Vrstvené sklo - PVB Vrstvené sklo je kombinace mechanického a mechanického procesu. Běžná praxe – špatně umyté sklo, teplota, vlhkost.

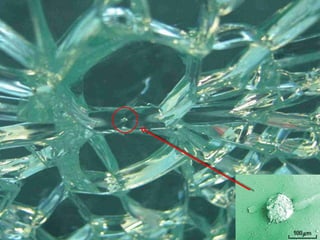

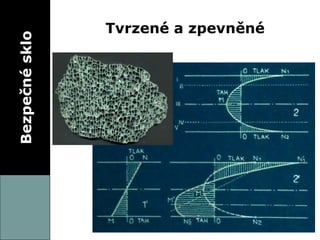

Bezpečné sklo Tvrzené a zpevněné

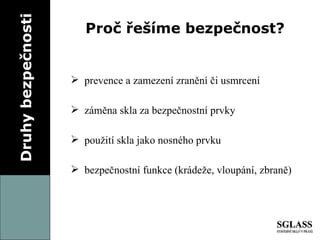

Druhy bezpečnosti Proč řešíme bezpečnost? prevence a zamezení zranění či usmrcení záměna skla za bezpečnostní prvky použití skla jako nosného prvku bezpečnostní funkce (krádeže, vloupání, zbraně)

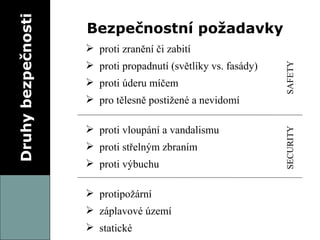

Druhy bezpečnosti Bezpečnostní požadavky proti zranění či zabití proti propadnutí (světlíky vs. fasády) proti úderu míčem pro tělesně postižené a nevidomí proti vloupání a vandalismu proti střelným zbraním proti výbuchu protipožární záplavové území statické SAFETY SECURITY

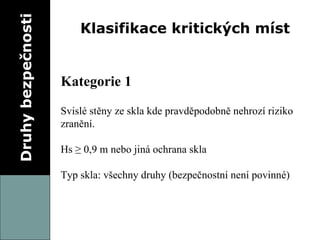

Druhy bezpečnosti Klasifikace kritických míst Kategorie 1 Svislé stěny ze skla kde pravděpodobně nehrozí riziko zranění. Hs ≥ 0,9 m nebo jiná ochrana skla Typ skla: všechny druhy (bezpečnostní není povinné)

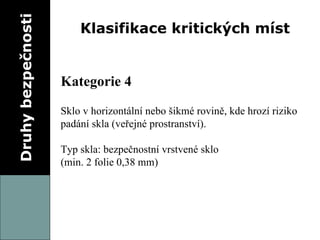

Druhy bezpečnosti Klasifikace kritických míst Kategorie 4 Sklo v horizontální nebo šikmé rovině, kde hrozí riziko padání skla (veřejné prostranství). Typ skla: bezpečnostní vrstvené sklo (min. 2 folie 0,38 mm)
Druhy bezpečnosti Klasifikace kritických míst Kategorie 5 Sklo se zábradelní funkcí nebo nosné sklo zabraňující pádu osob a působení člověka. Typ skla: bezpečnostní vrstvené sklo (speciální požadavky)

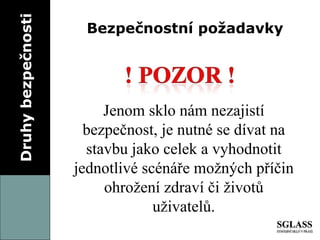

Druhy bezpečnosti Bezpečnostní požadavky Jenom sklo nám nezajistí bezpečnost, je nutné se dívat na stavbu jako celek a vyhodnotit jednotlivé scénáře možných příčin ohrožení zdraví či životů uživatelů.

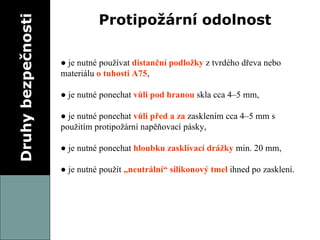

Druhy bezpečnosti Protipožární odolnost ● je nutné používat distanční podložky z tvrdého dřeva nebo materiálu o tuhosti A75 , ● je nutné ponechat vůli pod hranou skla cca 4–5 mm, ● je nutné ponechat vůli před a za zasklením cca 4–5 mm s použitím protipožární napěňovací pásky, ● je nutné ponechat hloubku zasklívací drážky min. 20 mm, ● je nutné použít „neutrální“ silikonový tmel ihned po zasklení.

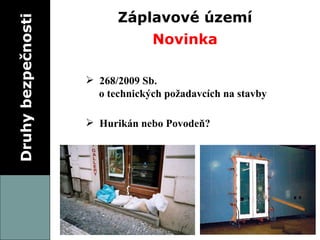

Druhy bezpečnosti Záplavové území Novinka 268/2009 Sb. o technických požadavcích na stavby Hurikán nebo Povodeň?

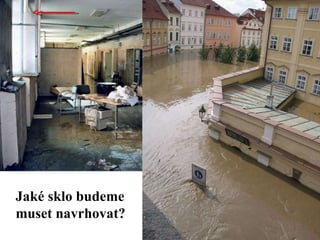

Jaké sklo budeme muset navrhovat?
Druhy bezpečnosti Statika a bezpečnost Světlík není fasáda! Kdy je nosné sklo bezpečné? Jak se navrhují pochozí skla? Jak navrhovat pochozí izolační skla?

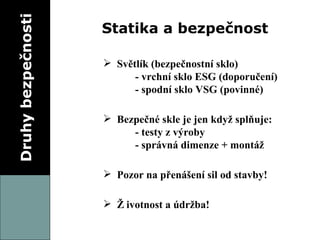

Druhy bezpečnosti Statika a bezpečnost Světlík (bezpečnostní sklo) - vrchní sklo ESG (doporučení) - spodní sklo VSG (povinné) Bezpečné skle je jen když splňuje: - testy z výroby - správná dimenze + montáž Pozor na přenášení sil od stavby! Životnost a údržba!

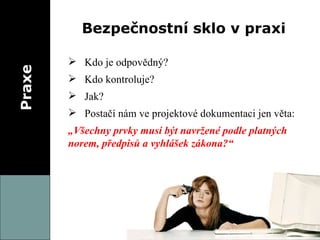

Praxe Bezpečnostní sklo v praxi Kdo je odpovědný? Kdo kontroluje? Jak? Postačí nám ve projektové dokumentaci jen věta: „ Všechny prvky musí být navržené podle platných norem, předpisů a vyhlášek zákona?“

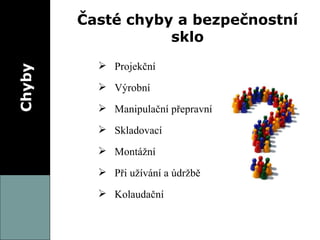

Chyby Časté chyby a bezpečnostní sklo Projekční Výrobní Manipulační přepravní Skladovací Montážní Při užívání a údržbě Kolaudační

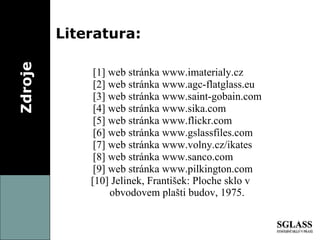

Zdroje Literatura: [1] web stránka www.imaterialy.cz [ 2 ] web stránka www.agc-flatglass.eu [ 3 ] web stránka www.saint-gobain.com [ 4 ] web stránka www.sika.com [ 5 ] web stránka www.flickr.com [ 6 ] web stránka www.gslassfiles.com [ 7 ] web stránka www.volny.cz/ikates [ 8 ] web stránka www.sanco.com [ 9 ] web stránka www.pilkington.com [ 10 ] Jelinek, František: Ploche sklo v obvodovem plašti budov, 1975.
SGLAS S
Ing. Miroslav Sázovský Specialista na stavební sklo SGLASS - Stavební sklo v praxi Telefon: +420 725 888 927 E-mail.: sazovsky@sglass.cz Web: http://www.sglass.cz
