Sieci komputerowe działają dzięki tzw. stosom sieciowym. W prezentacji wyjaśnimy z czego składa się taki stos i kiedy warto zbudować swój.
![Polling
get_packets(pkts [], n) {
avail = read_hw_regs(HEAD, TAIL); // read packet count from h/w
n = min(n, avail);
for (i=0; i < avail; i++)
read_hw_desc(HEAD+i, pkts[i]) // read packet descriptor from DMA ring
write_hw_reg(TAIL, avail); // signal received packet to h/w
return avail;
}](https://image.slidesharecdn.com/11stosysieciowewprzestrzeniuzytkownika-170616092800/85/Stosy-sieciowe-w-przestrzeni-uzytkownika-18-320.jpg)
![Run to completion
while (true) {
nb_rx = get_packets(pkts, burst_size)
nb_proc = process(pkts, nb_rx)
nb_tx = xmit(pkts, nb_proc)
for (i = nb_tx; i < nb_proc; i++)
free(pkts[i]);
}](https://image.slidesharecdn.com/11stosysieciowewprzestrzeniuzytkownika-170616092800/85/Stosy-sieciowe-w-przestrzeni-uzytkownika-19-320.jpg)
![Dataplane + stary kod = :<
● Stary kod nie zadziała szybciej tylko dlatego, że teraz nazywa się Dataplane
11.54% udp_fwd_socket [ofp] odp_rwlock_read_lock
10.73% udp_fwd_socket [ofp] odp_rwlock_read_unlock
5.43% udp_fwd_socket [ofp] ofp_in_pcblookup
4.94% udp_fwd_socket [ofp] udp_send
4.79% udp_fwd_socket [ofp] ofp_ip_output
4.26% udp_fwd_socket [drv] nicvf_qset_cq_handler
3.83% udp_fwd_socket [ofp] ofp_udp_input
3.82% udp_fwd_socket [ofp] ofp_in_pcbrele_rlocked
3.70% udp_fwd_socket [ofp] ofp_ip_output_add_eth
2.68% udp_fwd_socket [drv] nicvf_xmit
2.63% udp_fwd_socket [ofp] ofp_ipv4_processing
2.57% udp_fwd_socket [ofp] ofp_packet_input
2.44% udp_fwd_socket [ofp] ofp_eth_vlan_processing
1.90% udp_fwd_socket [ofp] ofp_ipv4_lookup_mac
1.86% udp_fwd_socket [ofp] in_pcblookup_hash_locked.isra.2
1.84% udp_fwd_socket [ofp] ofp_get_packet_hooks
1.76% udp_fwd_socket [ofp] ofp_udp_pkt_sendto
1.73% udp_fwd_socket [app]ofp_udp_packet_parse](https://image.slidesharecdn.com/11stosysieciowewprzestrzeniuzytkownika-170616092800/85/Stosy-sieciowe-w-przestrzeni-uzytkownika-36-320.jpg)
![Dataplane + stary kod = :<
● Stary kod nie zadziała szybciej tylko dlatego, że teraz nazywa się Dataplane
children self
- 92.49% 2.33% udp_fwd_socket udp_fwd_socket [.] ofp_packet_input
- 97.48% ofp_packet_input
- 93.18% ofp_ipv4_processing
- 83.57% ofp_udp_input
+ 43.33% udp_append.isra.1
- 19.20% ofp_in_pcblookup
6.14% odp_rwlock_read_lock
4.30% ofp_in_pcbrele_rlocked
2.01% in_pcblookup_hash_locked.isra.2
6.37% odp_rwlock_read_lock
5.66% odp_rwlock_read_unlock](https://image.slidesharecdn.com/11stosysieciowewprzestrzeniuzytkownika-170616092800/85/Stosy-sieciowe-w-przestrzeni-uzytkownika-37-320.jpg)
Stosy sieciowe w przestrzeni użytkownika.
- 2. Stosy sieciowe w przestrzeni użytkownika Maciej Czekaj

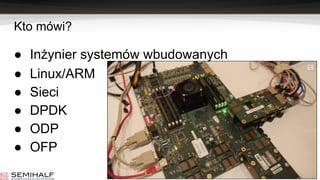

- 3. Kto mówi? ● Inżynier systemów wbudowanych ● Linux/ARM ● Sieci ● DPDK ● ODP ● OFP

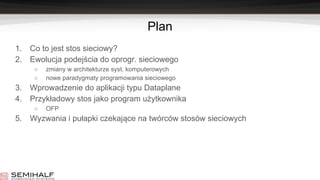

- 4. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

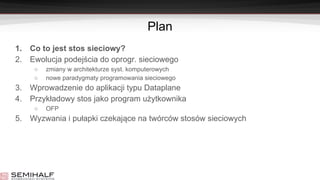

- 5. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

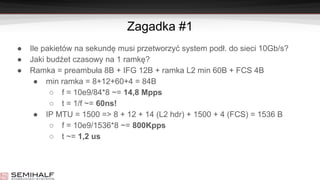

- 6. Zagadka #1 ● Ile pakietów na sekundę musi przetworzyć system podł. do sieci 10Gb/s? ● Jaki budżet czasowy na 1 ramkę? ● Ramka = preambuła 8B + IFG 12B + ramka L2 min 60B + FCS 4B ● min ramka = 8+12+60+4 = 84B ○ f = 10e9/84*8 ~= 14,8 Mpps ○ t = 1/f ~= 60ns! ● IP MTU = 1500 => 8 + 12 + 14 (L2 hdr) + 1500 + 4 (FCS) = 1536 B ○ f = 10e9/1536*8 ~= 800Kpps ○ t ~= 1,2 us

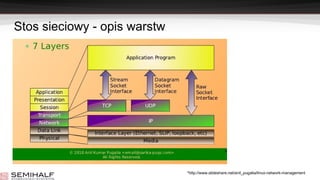

- 7. Stos sieciowy - opis warstw *http://www.slideshare.net/anil_pugalia/linux-network-management

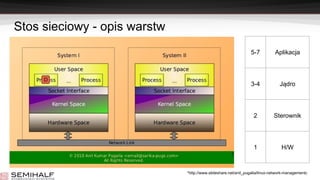

- 8. Stos sieciowy - opis warstw *http://www.slideshare.net/anil_pugalia/linux-network-managementc 5-7 Aplikacja 3-4 Jądro 2 Sterownik 1 H/W

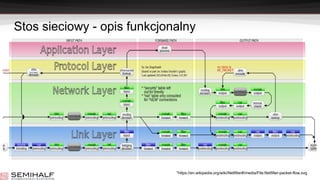

- 9. Stos sieciowy - opis funkcjonalny *https://en.wikipedia.org/wiki/Netfilter#/media/File:Netfilter-packet-flow.svg
- 10. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

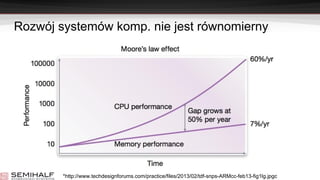

- 11. Rozwój systemów komp. nie jest równomierny *http://www.techdesignforums.com/practice/files/2013/02/tdf-snps-ARMcc-feb13-fig1lg.jpgc

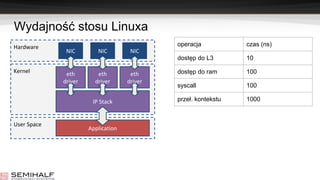

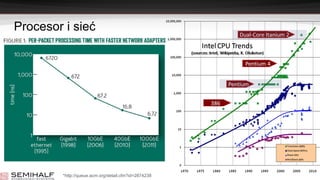

- 13. Wydajność stosu Linuxa Kernel User Space Hardware NIC eth driver NICNIC Application IP Stack eth driver eth driver operacja czas (ns) dostęp do L3 10 dostęp do ram 100 syscall 100 przeł. kontekstu 1000

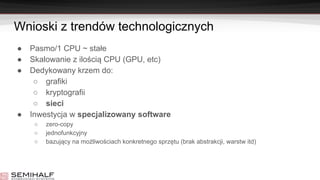

- 14. Wnioski z trendów technologicznych ● Pasmo/1 CPU ~ stałe ● Skalowanie z ilością CPU (GPU, etc) ● Dedykowany krzem do: ○ grafiki ○ kryptografii ○ sieci ● Inwestycja w specjalizowany software ○ zero-copy ○ jednofunkcyjny ○ bazujący na możliwościach konkretnego sprzętu (brak abstrakcji, warstw itd)
- 15. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

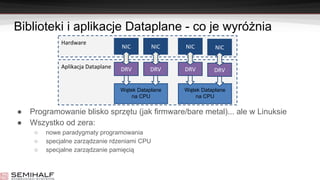

- 16. Biblioteki i aplikacje Dataplane - co je wyróżnia ● Programowanie blisko sprzętu (jak firmware/bare metal)... ale w Linuksie ● Wszystko od zera: ○ nowe paradygmaty programowania ○ specjalne zarządzanie rdzeniami CPU ○ specjalne zarządzanie pamięcią Aplikacja Dataplane Hardware DRV Wątek Dataplane na CPU NIC DRV NIC DRV Wątek Dataplane na CPU NIC DRV NIC

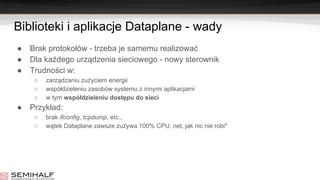

- 17. Biblioteki i aplikacje Dataplane - wady ● Brak protokołów - trzeba je samemu realizować ● Dla każdego urządzenia sieciowego - nowy sterownik ● Trudności w: ○ zarządzaniu zużyciem energii ○ współdzieleniu zasobów systemu z innymi aplikacjami ○ w tym współdzieleniu dostępu do sieci ● Przykład: ○ brak ifconfig, tcpdump, etc., ○ wątek Dataplane zawsze zużywa 100% CPU, net, jak nic nie robi*

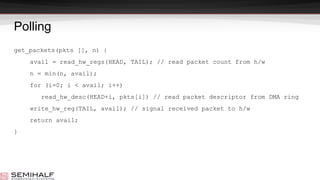

- 18. Polling get_packets(pkts [], n) { avail = read_hw_regs(HEAD, TAIL); // read packet count from h/w n = min(n, avail); for (i=0; i < avail; i++) read_hw_desc(HEAD+i, pkts[i]) // read packet descriptor from DMA ring write_hw_reg(TAIL, avail); // signal received packet to h/w return avail; }

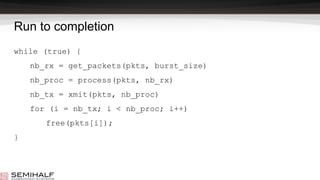

- 19. Run to completion while (true) { nb_rx = get_packets(pkts, burst_size) nb_proc = process(pkts, nb_rx) nb_tx = xmit(pkts, nb_proc) for (i = nb_tx; i < nb_proc; i++) free(pkts[i]); }

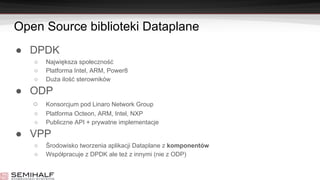

- 20. Open Source biblioteki Dataplane ● DPDK ○ Największa społeczność ○ Platforma Intel, ARM, Power8 ○ Duża ilość sterowników ● ODP ○ Konsorcjum pod Linaro Network Group ○ Platforma Octeon, ARM, Intel, NXP ○ Publiczne API + prywatne implementacje ● VPP ○ Środowisko tworzenia aplikacji Dataplane z komponentów ○ Współpracuje z DPDK ale też z innymi (nie z ODP)

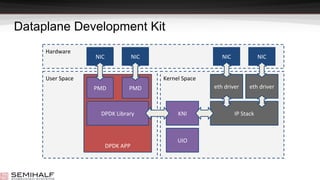

- 21. Dataplane Development Kit User Space Kernel Space Hardware DPDK APP KNI PMD DPDK Library UIO PMD IP Stack eth driver eth driver NIC NICNIC NIC

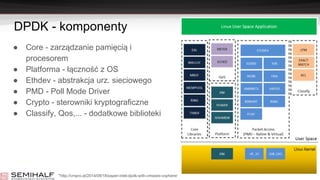

- 22. DPDK - komponenty ● Core - zarządzanie pamięcią i procesorem ● Platforma - łączność z OS ● Ethdev - abstrakcja urz. sieciowego ● PMD - Poll Mode Driver ● Crypto - sterowniki kryptograficzne ● Classify, Qos,... - dodatkowe biblioteki *http://vmpro.at/2014/08/18/paper-intel-dpdk-with-vmware-vsphere/

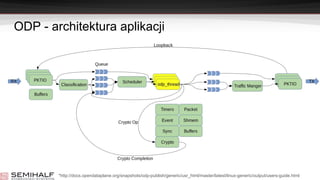

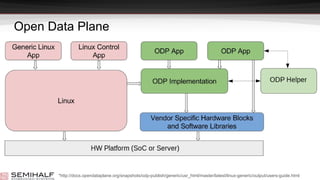

- 24. ODP - architektura aplikacji *http://docs.opendataplane.org/snapshots/odp-publish/generic/usr_html/master/latest/linux-generic/output/users-guide.html

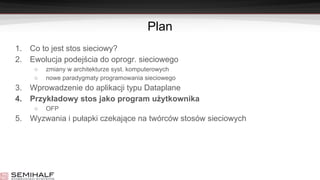

- 25. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

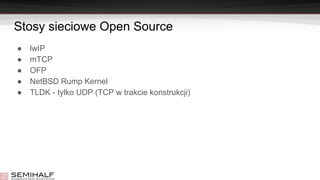

- 26. Stosy sieciowe Open Source ● lwIP ● mTCP ● OFP ● NetBSD Rump Kernel ● TLDK - tylko UDP (TCP w trakcie konstrukcji)

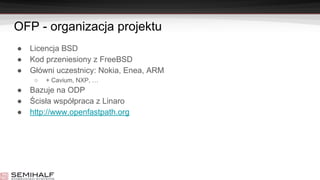

- 27. OFP - organizacja projektu ● Licencja BSD ● Kod przeniesiony z FreeBSD ● Główni uczestnicy: Nokia, Enea, ARM ○ + Cavium, NXP, … ● Bazuje na ODP ● Ścisła współpraca z Linaro ● http://www.openfastpath.org

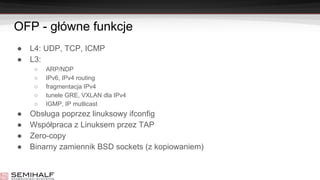

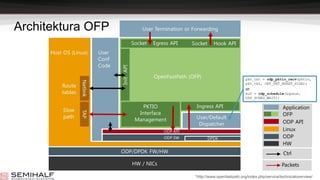

- 29. OFP - główne funkcje ● L4: UDP, TCP, ICMP ● L3: ○ ARP/NDP ○ IPv6, IPv4 routing ○ fragmentacja IPv4 ○ tunele GRE, VXLAN dla IPv4 ○ IGMP, IP mutlicast ● Obsługa poprzez linuksowy ifconfig ● Współpraca z Linuksem przez TAP ● Zero-copy ● Binarny zamiennik BSD sockets (z kopiowaniem)

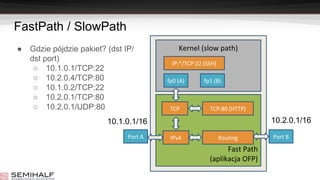

- 31. FastPath / SlowPath Fast Path (aplikacja OFP) Port BPort A Kernel (slow path) 10.1.0.1/16 10.2.0.1/16 IP:*/TCP:22 (SSH) TCP:80 (HTTP) IPv4 TCP Routing fp0 (A) fp1 (B) ● Gdzie pójdzie pakiet? (dst IP/ dst port) ○ 10.1.0.1/TCP:22 ○ 10.2.0.4/TCP:80 ○ 10.1.0.2/TCP:22 ○ 10.2.0.1/TCP:80 ○ 10.2.0.1/UDP:80

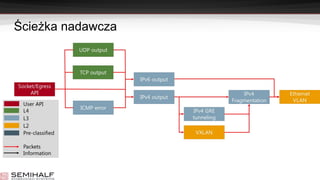

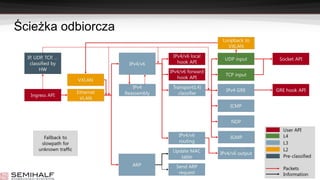

- 33. Ścieżka nadawcza

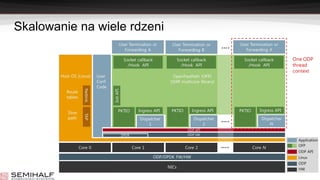

- 34. Skalowanie na wiele rdzeni

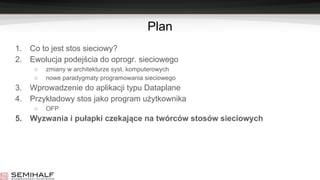

- 35. Plan 1. Co to jest stos sieciowy? 2. Ewolucja podejścia do oprogr. sieciowego ○ zmiany w architekturze syst. komputerowych ○ nowe paradygmaty programowania sieciowego 3. Wprowadzenie do aplikacji typu Dataplane 4. Przykładowy stos jako program użytkownika ○ OFP 5. Wyzwania i pułapki czekające na twórców stosów sieciowych

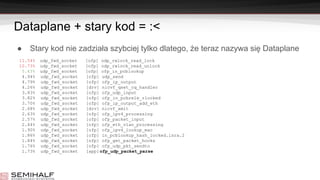

- 36. Dataplane + stary kod = :< ● Stary kod nie zadziała szybciej tylko dlatego, że teraz nazywa się Dataplane 11.54% udp_fwd_socket [ofp] odp_rwlock_read_lock 10.73% udp_fwd_socket [ofp] odp_rwlock_read_unlock 5.43% udp_fwd_socket [ofp] ofp_in_pcblookup 4.94% udp_fwd_socket [ofp] udp_send 4.79% udp_fwd_socket [ofp] ofp_ip_output 4.26% udp_fwd_socket [drv] nicvf_qset_cq_handler 3.83% udp_fwd_socket [ofp] ofp_udp_input 3.82% udp_fwd_socket [ofp] ofp_in_pcbrele_rlocked 3.70% udp_fwd_socket [ofp] ofp_ip_output_add_eth 2.68% udp_fwd_socket [drv] nicvf_xmit 2.63% udp_fwd_socket [ofp] ofp_ipv4_processing 2.57% udp_fwd_socket [ofp] ofp_packet_input 2.44% udp_fwd_socket [ofp] ofp_eth_vlan_processing 1.90% udp_fwd_socket [ofp] ofp_ipv4_lookup_mac 1.86% udp_fwd_socket [ofp] in_pcblookup_hash_locked.isra.2 1.84% udp_fwd_socket [ofp] ofp_get_packet_hooks 1.76% udp_fwd_socket [ofp] ofp_udp_pkt_sendto 1.73% udp_fwd_socket [app]ofp_udp_packet_parse

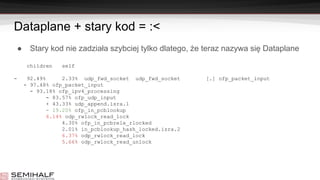

- 37. Dataplane + stary kod = :< ● Stary kod nie zadziała szybciej tylko dlatego, że teraz nazywa się Dataplane children self - 92.49% 2.33% udp_fwd_socket udp_fwd_socket [.] ofp_packet_input - 97.48% ofp_packet_input - 93.18% ofp_ipv4_processing - 83.57% ofp_udp_input + 43.33% udp_append.isra.1 - 19.20% ofp_in_pcblookup 6.14% odp_rwlock_read_lock 4.30% ofp_in_pcbrele_rlocked 2.01% in_pcblookup_hash_locked.isra.2 6.37% odp_rwlock_read_lock 5.66% odp_rwlock_read_unlock

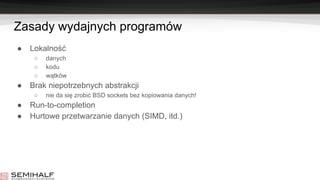

- 38. Zasady wydajnych programów ● Lokalność ○ danych ○ kodu ○ wątków ● Brak niepotrzebnych abstrakcji ○ nie da się zrobić BSD sockets bez kopiowania danych! ● Run-to-completion ● Hurtowe przetwarzanie danych (SIMD, itd.)
- 39. ٳęę!

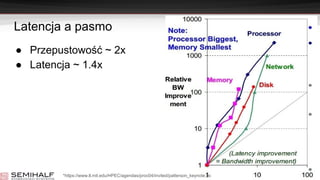

- 40. Latencja a pasmo ● Przepustowość ~ 2x ● Latencja ~ 1.4x *https://www.ll.mit.edu/HPEC/agendas/proc04/invited/patterson_keynote.pc
