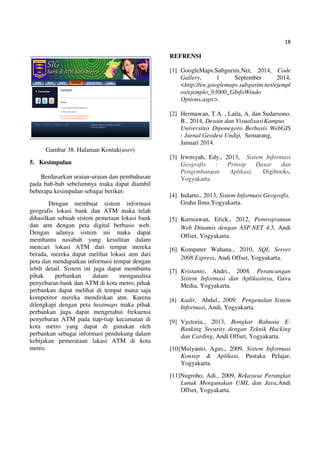

![18
Gambar 38. Halaman Kontak(user)
5. Kesimpulan
Berdasarkan uraian-uraian dan pembahasan
pada bab-bab sebelumnya maka dapat diambil
beberapa kesimpulan sebagai berikut:
Dengan membuat sistem informasi
geografis lokasi bank dan ATM maka telah
dihasilkan sebuah sistem pemetaan lokasi bank
dan atm dengan peta digital berbasis web.
Dengan adanya sistem ini maka dapat
membantu nasabah yang kesulitan dalam
mencari lokasi ATM dari tempat mereka
berada, mereka dapat melihat lokasi atm dari
peta dan mendapatkan informasi tempat dengan
lebih detail. Sistem ini juga dapat membantu
pihak perbankan dalam menganalisa
penyebaran bank dan ATM di kota metro, pihak
perbankan dapat melihat di tempat mana saja
kompetitor mereka mendirikan atm. Karena
dilengkapi dengan peta heatmaps maka pihak
perbankan juga dapat mengetahui frekuensi
penyebaran ATM pada tiap-tiap kecamatan di
kota metro yang dapat di gunakan oleh
perbankan sebagai informasi pendukung dalam
kebijakan pemerataan lakasi ATM di kota
metro.
REFRENSI
[1] GoogleMaps.Subgurim.Net, 2014, Code
Gallery, 1 September 2014,
<http://en.googlemaps.subgurim.net/ejempl
os/ejemplo_93000_GInfoWindo
Options.aspx>.
[2] Hermawan, T.A. , Laila, A. dan Sudarsono,
B., 2014, Desain dan VisualisasiKampus
Universitas Diponegoro Berbasis WebGIS
: Jurnal Geodesi Undip, Semarang,
Januari 2014.
[3] Irwnsyah, Edy., 2013, Sistem Informasi
Geografis : Prinsip Dasar dan
Pengembangan Aplikasi, Digibooks,
Yogyakarta.
[4] Indarto., 2013, Sistem Informasi Geografis,
Graha Ilmu,Yogyakarta.
[5] Kurniawan, Erick., 2012, Pemrograman
Web Dinamis dengan ASP.NET 4.5, Andi
Offset, Yogyakarta.
[6] Komputer Wahana., 2010, SQL Server
2008 Express, Andi Offset, Yogyakarta.
[7] Kristanto, Andri., 2008, Perancangan
Sistem Informasi dan Aplikasinya, Gava
Media, Yogyakarta.
[8] Kadir, Abdul., 2009, Pengenalan Sistem
Informasi, Andi, Yogyakarta.
[9] Vyctoria., 2013, Bongkar Rahasia E-
Banking Security dengan Teknik Hacking
dan Carding, Andi Offset, Yogyakarta.
[10]Mulyanto, Agus., 2009, Sistem Informasi
Konsep & Aplikasi, Pustaka Pelajar,
Yogyakarta.
[11]Nugroho, Adi., 2009, Rekayasa Perangkat
Lunak Mengunakan UML dan Java,Andi
Offset, Yogyakarta.](https://image.slidesharecdn.com/suleman10312492-150702055657-lva1-app6892/85/Suleman-10312492-18-320.jpg)

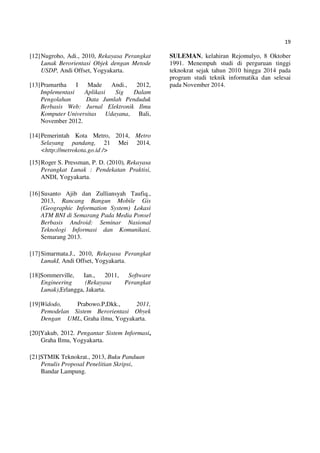

![19
[12]Nugroho, Adi., 2010, Rekayasa Perangkat
Lunak Berorientasi Objek dengan Metode
USDP, Andi Offset, Yogyakarta.
[13]Pramartha I Made Andi., 2012,
Implementasi Aplikasi Sig Dalam
Pengolahan Data Jumlah Penduduk
Berbasis Web: Jurnal Elektronik Ilmu
Komputer Universitas Udayana, Bali,
November 2012.
[14]Pemerintah Kota Metro, 2014, Metro
Selayang pandang, 21 Mei 2014,
<http://metrokota.go.id />
[15]Roger S. Pressman, P. D. (2010), Rekayasa
Perangkat Lunak : Pendekatan Praktisi,
ANDI, Yogyakarta.
[16]Susanto Ajib dan Zulliansyah Taufiq.,
2013, Rancang Bangun Mobile Gis
(Geographic Information System) Lokasi
ATM BNI di Semarang Pada Media Ponsel
Berbasis Android: Seminar Nasional
Teknologi Informasi dan Komunikasi,
Semarang 2013.
[17]Simarmata.J., 2010, Rekayasa Perangkat
LunakI, Andi Offset, Yogyakarta.
[18]Sommerville, Ian., 2011, Software
Engineering (Rekayasa Perangkat
Lunak),Erlangga, Jakarta.
[19]Widodo, Prabowo.P,Dkk., 2011,
Pemodelan Sistem Berorientasi Obyek
Dengan UML, Graha ilmu, Yogyakarta.
[20]Yakub, 2012. Pengantar Sistem Informasi,
Graha Ilmu, Yogyakarta.
[21]STMIK Teknokrat., 2013, Buku Panduan
Penulis Proposal Penelitian Skripsi,
Bandar Lampung.
SULEMAN, kelahiran Rejomulyo, 8 Oktober
1991. Menempuh studi di perguruan tinggi
teknokrat sejak tahun 2010 hingga 2014 pada
program studi teknik informatika dan selesai
pada November 2014.](https://image.slidesharecdn.com/suleman10312492-150702055657-lva1-app6892/85/Suleman-10312492-19-320.jpg)
Suleman 10312492

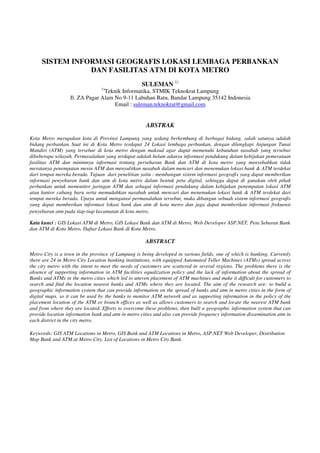

- 1. SISTEM INFORMASI GEOGRAFIS LOKASI LEMBAGA PERBANKAN DAN FASILITAS ATM DI KOTA METRO SULEMAN 1) 1) Teknik Informatika, STMIK Teknokrat Lampung Jl. ZA Pagar Alam No 9-11 Labuhan Ratu, Bandar Lampung 35142 Indonesia Email : suleman.teknokrat@gmail.com ABSTRAK Kota Metro merupakan kota di Provinsi Lampung yang sedang berkembang di berbagai bidang, salah satunya adalah bidang perbankan. Saat ini di Kota Metro terdapat 24 Lokasi lembaga perbankan, dengan dilengkapi Anjungan Tunai Mandiri (ATM) yang tersebar di kota metro dengan maksud agar dapat memenuhi kebutuhan nasabah yang tersebar dibeberapa wilayah. Permasalahan yang terdapat adalah belum adanya informasi pendukung dalam kebijakan pemerataan fasilitas ATM dan minimnya informasi tentang persebaran Bank dan ATM di kota metro yang menyebabkan tidak meratanya penempatan mesin ATM dan menyulitkan nasabah dalam mencari dan menemukan lokasi bank & ATM terdekat dari tempat mereka berada. Tujuan dari penelitian yaitu : membangun sistem informasi geografis yang dapat memberikan informasi penyebaran bank dan atm di kota metro dalam bentuk peta digital, sehingga dapat di gunakan oleh pihak perbankan untuk memonitor jaringan ATM dan sebagai informasi pendukung dalam kebijakan penempatan lokasi ATM atau kantor cabang baru serta memudahkan nasabah untuk mencari dan menemukan lokasi bank & ATM terdekat dari tempat mereka berada. Upaya untuk mengatasi permasalahan tersebut, maka dibangun sebuah sistem informasi geografis yang dapat memberikan informasi lokasi bank dan atm di kota metro dan juga dapat memberikan informasi frekuensi penyebaran atm pada tiap-tiap kecamatan di kota metro. Kata kunci : GIS Lokasi ATM di Metro, GIS Lokasi Bank dan ATM di Metro, Web Developer ASP.NET, Peta Sebaran Bank dan ATM di Kota Metro, Daftar Lokasi Bank di Kota Metro. ABSTRACT Metro City is a town in the province of Lampung is being developed in various fields, one of which is banking. Currently there are 24 in Metro City Location banking institutions, with equipped Automated Teller Machines (ATMs) spread across the city metro with the intent to meet the needs of customers are scattered in several regions. The problems there is the absence of supporting information in ATM facilities equalization policy and the lack of information about the spread of Banks and ATMs in the metro cities which led to uneven placement of ATM machines and make it difficult for customers to search and find the location nearest banks and ATMs where they are located. The aim of the research are: to build a geographic information system that can provide information on the spread of banks and atm in metro cities in the form of digital maps, so it can be used by the banks to monitor ATM network and as supporting information in the policy of the placement location of the ATM or branch offices as well as allows customers to search and locate the nearest ATM bank and from where they are located. Efforts to overcome these problems, then built a geographic information system that can provide location information bank and atm in metro cities and also can provide frequency information dissemination atm in each district in the city metro. Keywords: GIS ATM Locations in Metro, GIS Bank and ATM Locations in Metro, ASP.NET Web Developer, Distribution Map Bank and ATM at Metro City, List of Locations in Metro City Bank.

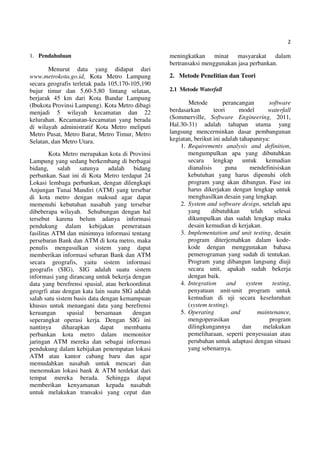

- 2. 2 1. Pendahuluan Menurut data yang didapat dari www.metrokota.go.id, Kota Metro Lampung secara geografis terletak pada 105,170-105,190 bujur timur dan 5,60-5,80 lintang selatan, berjarak 45 km dari Kota Bandar Lampung (Ibukota Provinsi Lampung). Kota Metro dibagi menjadi 5 wilayah kecamatan dan 22 kelurahan. Kecamatan-kecamatan yang berada di wilayah administratif Kota Metro meliputi Metro Pusat, Metro Barat, Metro Timur, Metro Selatan, dan Metro Utara. Kota Metro merupakan kota di Provinsi Lampung yang sedang berkembang di berbagai bidang, salah satunya adalah bidang perbankan. Saat ini di Kota Metro terdapat 24 Lokasi lembaga perbankan, dengan dilengkapi Anjungan Tunai Mandiri (ATM) yang tersebar di kota metro dengan maksud agar dapat memenuhi kebutuhan nasabah yang tersebar dibeberapa wilayah. Sehubungan dengan hal tersebut karena belum adanya informasi pendukung dalam kebijakan pemerataan fasilitas ATM dan minimnya informasi tentang persebaran Bank dan ATM di kota metro, maka penulis mengusulkan sistem yang dapat memberikan informasi sebaran Bank dan ATM secara geografis, yaitu sistem informasi geografis (SIG), SIG adalah suatu sistem informasi yang dirancang untuk bekerja dengan data yang berefrensi spasial, atau berkoordinat geogrfi atau dengan kata lain suatu SIG adalah salah satu sistem basis data dengan kemampuan khusus untuk menangani data yang berefrensi keruangan spasial bersamaan dengan seperangkat operasi kerja. Dengan SIG ini nantinya diharapkan dapat membantu perbankan kota metro dalam memonitor jaringan ATM mereka dan sebagai informasi pendukung dalam kebijakan penempatan lokasi ATM atau kantor cabang baru dan agar memudahkan nasabah untuk mencari dan menemukan lokasi bank & ATM terdekat dari tempat mereka berada. Sehingga dapat memberikan kenyamanan kepada nasabah untuk melakukan transaksi yang cepat dan meningkatkan minat masyarakat dalam bertransaksi menggunakan jasa perbankan. 2. Metode Penelitian dan Teori 2.1 Metode Waterfall Metode perancangan software berdasarkan teori model waterfall (Sommerville, Software Engineering, 2011, Hal.30-31) adalah tahapan utama yang langsung mencerminkan dasar pembangunan kegiatan, berikut ini adalah tahapannya: 1. Requirements analysis and definition, mengumpulkan apa yang dibutuhkan secara lengkap untuk kemudian dianalisis guna mendefinisiskan kebutuhan yang harus dipenuhi oleh program yang akan dibangun. Fase ini harus dikerjakan dengan lengkap untuk menghasilkan desain yang lengkap. 2. System and software design, setelah apa yang dibutuhkan telah selesai dikumpulkan dan sudah lengkap maka desain kemudian di kerjakan. 3. Implementation and unit testing, desain program diterjemahkan dalam kode- kode dengan menggunakan bahasa pemerograman yang sudah di tentukan. Program yang dibangun langsung diuji secara unit, apakah sudah bekerja dengan baik. 4. Integration and system testing, penyatuan unit-unit program untuk kemudian di uji secara keseluruhan (system testing). 5. Operating and maintenance, mengoperasikan program dilingkungannya dan melakukan pemeliharaan, seperti penyesuaian atau perubahan untuk adaptasi dengan situasi yang sebenarnya.

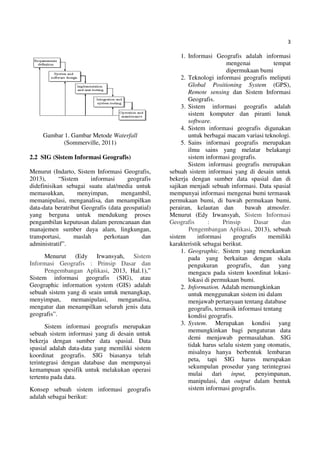

- 3. 3 Gambar 1. Gambar Metode Waterfall (Sommerville, 2011) 2.2 SIG (Sistem Informasi Geografis) Menurut (Indarto, Sistem Informasi Geografis, 2013), Sistem informasi geografis didefinisikan sebagai suatu alat/media untuk memasukkan, menyimpan, mengambil, memanipulasi, menganalisa, dan menampilkan data-data beratribut Geografis (data geospatial) yang berguna untuk mendukung proses pengambilan keputusan dalam perencanaan dan manajemen sumber daya alam, lingkungan, transportasi, maslah perkotaan dan administratif. Menurut (Edy Irwansyah, Sistem Informasi Geografis : Prinsip Dasar dan Pengembangan Aplikasi, 2013, Hal.1), Sistem informasi geografis (SIG), atau Geographic information system (GIS) adalah sebuah sistem yang di seain untuk menangkap, menyimpan, memanipulasi, menganalisa, mengatur dan menampilkan seluruh jenis data geografis. Sistem informasi geografis merupakan sebuah sistem informasi yang di desain untuk bekerja dengan sumber data spasial. Data spasial adalah data-data yang memiliki sistem koordinat geografis. SIG biasanya telah terintegrasi dengan database dan mempunyai kemampuan spesifik untuk melakukan operasi tertentu pada data. Konsep sebuah sistem informasi geografis adalah sebagai berikut: 1. Informasi Geografis adalah informasi mengenai tempat dipermukaan bumi 2. Teknologi informasi geografis meliputi Global Positioning System (GPS), Remote sensing dan Sistem Informasi Geografis. 3. Sistem informasi geografis adalah sistem komputer dan piranti lunak software. 4. Sistem informasi geografis digunakan untuk berbagai macam variasi teknologi. 5. Sains informasi geografis merupakan ilmu sains yang melatar belakangi sistem informasi geografis. Sistem informasi geografis merupakan sebuah sistem informasi yang di desain untuk bekerja dengan sumber data spasial dan di sajikan menjadi sebuah informasi. Data spasial mempunyai informasi mengenai bumi termasuk permukaan bumi, di bawah permukaan bumi, perairan, kelautan dan bawah atmosfer. Menurut (Edy Irwansyah, Sistem Informasi Geografis : Prinsip Dasar dan Pengembangan Aplikasi, 2013), sebuah sistem informasi geografis memiliki karakteristik sebagai berikut. 1. Geographic. Sistem yang menekankan pada yang berkaitan dengan skala pengukuran geografis, dan yang mengacu pada sistem koordinat lokasi- lokasi di permukaan bumi. 2. Information. Adalah memungkinkan untuk menggunakan sistem ini dalam menjawab pertanyaan tentang database geografis, termasik informasi tentang kondisi geografis. 3. System. Merupakan kondisi yang memungkinkan bagi pengaturan data demi menjawab permasalahan. SIG tidak harus selalu sistem yang otomatis, misalnya hanya berbentuk lembaran peta, tapi SIG harus merupakan sekumpulan prosedur yang terintegrasi mulai dari input, penyimpanan, manipulasi, dan output dalam bentuk sistem informasi geografis.

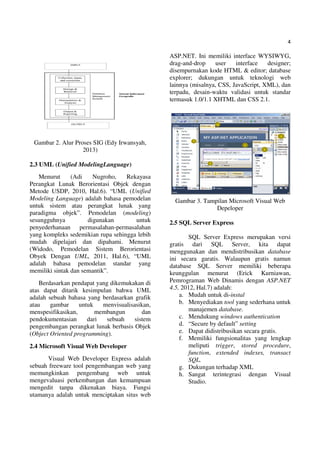

- 4. 4 Gambar 2. Alur Proses SIG (Edy Irwansyah, 2013) 2.3 UML (Unified ModelingLanguage) Menurut (Adi Nugroho, Rekayasa Perangkat Lunak Berorientasi Objek dengan Metode USDP, 2010, Hal.6). UML (Unified Modeling Language) adalah bahasa pemodelan untuk sistem atau perangkat lunak yang paradigma objek. Pemodelan (modeling) sesungguhnya digunakan untuk penyederhanaan permasalahan-permasalahan yang kompleks sedemikian rupa sehingga lebih mudah dipelajari dan dipahami. Menurut (Widodo, Pemodelan Sistem Berorientasi Obyek Dengan UML, 2011, Hal.6), UML adalah bahasa pemodelan standar yang memiliki sintak dan semantik. Berdasarkan pendapat yang dikemukakan di atas dapat ditarik kesimpulan bahwa UML adalah sebuah bahasa yang berdasarkan grafik atau gambar untuk menvisualisasikan, menspesifikasikan, membangun dan pendokumentasian dari sebuah sistem pengembangan perangkat lunak berbasis Objek (Object Oriented programming). 2.4 Microsoft Visual Web Developer Visual Web Developer Express adalah sebuah freeware tool pengembangan web yang memungkinkan pengembang web untuk mengevaluasi perkembangan dan kemampuan mengedit tanpa dikenakan biaya. Fungsi utamanya adalah untuk menciptakan situs web ASP.NET. Ini memiliki interface WYSIWYG, drag-and-drop user interface designer; disempurnakan kode HTML & editor; database explorer; dukungan untuk teknologi web lainnya (misalnya, CSS, JavaScript, XML), dan terpadu, desain-waktu validasi untuk standar termasuk 1.0/1.1 XHTML dan CSS 2.1. Gambar 3. Tampilan Microsoft Visual Web Depeloper 2.5 SQL Server Express SQL Server Express merupakan versi gratis dari SQL Server, kita dapat menggunakan dan mendistribusikan database ini secara garatis. Walaupun gratis namun database SQL Server memiliki beberapa keunggulan menurut (Erick Kurniawan, Pemrograman Web Dinamis dengan ASP.NET 4.5, 2012, Hal.7) adalah: a. Mudah untuk di-instal b. Menyediakan tool yang sederhana untuk manajemen database. c. Mendukung windows authentication d. Secure by default setting e. Dapat didistribusikan secara gratis. f. Memiliki fungsionalitas yang lengkap meliputi trigger, stored procedure, function, extended indexes, transact SQL. g. Dukungan terhadap XML h. Sangat terintegrasi dengan Visual Studio.

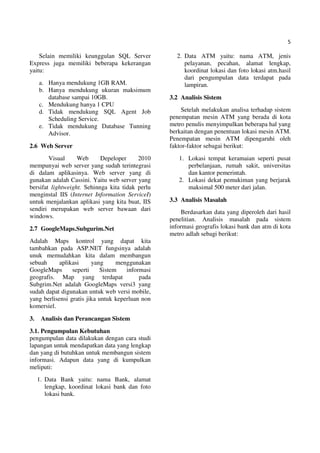

- 5. 5 Selain memiliki keunggulan SQL Server Express juga memiliki beberapa kekerangan yaitu: a. Hanya mendukung 1GB RAM. b. Hanya mendukung ukuran maksimum database sampai 10GB. c. Mendukung hanya 1 CPU d. Tidak mendukung SQL Agent Job Scheduling Service. e. Tidak mendukung Database Tunning Advisor. 2.6 Web Server Visual Web Depeloper 2010 mempunyai web server yang sudah terintegrasi di dalam aplikasinya. Web server yang di gunakan adalah Cassini. Yaitu web server yang bersifat lightweight. Sehinnga kita tidak perlu menginstal IIS (Internet Information ServiceI) untuk menjalankan aplikasi yang kita buat, IIS sendiri merupakan web server bawaan dari windows. 2.7 GoogleMaps.Subgurim.Net Adalah Maps kontrol yang dapat kita tambahkan pada ASP.NET fungsinya adalah unuk memudahkan kita dalam membangun sebuah aplikasi yang menggunakan GoogleMaps seperti Sistem informasi geografis. Map yang terdapat pada Subgrim.Net adalah GoogleMaps versi3 yang sudah dapat digunakan untuk web versi mobile, yang berlisensi gratis jika untuk keperluan non komersiel. 3. Analisis dan Perancangan Sistem 3.1. Pengumpulan Kebutuhan pengumpulan data dilakukan dengan cara studi lapangan untuk mendapatkan data yang lengkap dan yang di butuhkan untuk membangun sistem informasi. Adapun data yang di kumpulkan meliputi: 1. Data Bank yaitu: nama Bank, alamat lengkap, koordinat lokasi bank dan foto lokasi bank. 2. Data ATM yaitu: nama ATM, jenis pelayanan, pecahan, alamat lengkap, koordinat lokasi dan foto lokasi atm.hasil dari pengumpulan data terdapat pada lampiran. 3.2 Analisis Sistem Setelah melakukan analisa terhadap sistem penempatan mesin ATM yang berada di kota metro penulis menyimpulkan beberapa hal yang berkaitan dengan penentuan lokasi mesin ATM. Penempatan mesin ATM dipengaruhi oleh faktor-faktor sebagai berikut: 1. Lokasi tempat keramaian seperti pusat perbelanjaan, rumah sakit, universitas dan kantor pemerintah. 2. Lokasi dekat pemukiman yang berjarak maksimal 500 meter dari jalan. 3.3 Analisis Masalah Berdasarkan data yang diperoleh dari hasil penelitian. Analisis masalah pada sistem informasi geografis lokasi bank dan atm di kota metro adlah sebagi berikut:

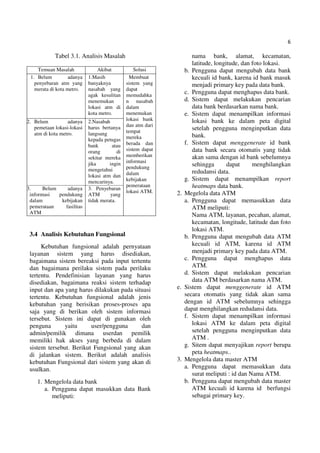

- 6. 6 Tabel 3.1. Analisis Masalah 3.4 Analisis Kebutuhan Fungsional Kebutuhan fungsional adalah pernyataan layanan sistem yang harus disediakan, bagaimana sistem bereaksi pada input tertentu dan bagaimana perilaku sistem pada perilaku tertentu. Pendefinisian layanan yang harus disediakan, bagaimana reaksi sistem terhadap input dan apa yang harus dilakukan pada situasi tertentu. Kebutuhan fungsional adalah jenis kebutuhan yang berisikan proses-proses apa saja yang di berikan oleh sistem informasi tersebut. Sistem ini dapat di gunakan oleh penguna yaitu user/pengguna dan admin/pemilik dimana userdan pemilik memiliki hak akses yang berbeda di dalam sistem tersebut. Berikut Fungsional yang akan di jalankan sistem. Berikut adalah analisis kebutuhan Fungsional dari sistem yang akan di usulkan. 1. Mengelola data bank a. Pengguna dapat masukkan data Bank meliputi: nama bank, alamat, kecamatan, latitude, longitude, dan foto lokasi. b. Pengguna dapat mengubah data bank kecuali id bank, karena id bank masuk menjadi primary key pada data bank. c. Pengguna dapat menghapus data bank. d. Sistem dapat melakukan pencarian data bank berdasarkan nama bank. e. Sistem dapat menampilkan informasi lokasi bank ke dalam peta digital setelah pengguna menginputkan data bank. f. Sistem dapat menggenerate id bank data bank secara otomatis yang tidak akan sama dengan id bank sebelumnya sehingga dapat menghilangkan redudansi data. g. Sistem dapat menampilkan report heatmaps data bank. 2. Megelola data ATM a. Pengguna dapat memasukkan data ATM meliputi: Nama ATM, layanan, pecahan, alamat, kecamatan, longitude, latitude dan foto lokasi ATM. b. Pengguna dapat mengubah data ATM kecuali id ATM, karena id ATM menjadi primary key pada data ATM. c. Pengguna dapat menghapus data ATM. d. Sistem dapat melakukan pencarian data ATM berdasarkan nama ATM. e. Sistem dapat menggenerate id ATM secara otomatis yang tidak akan sama dengan id ATM sebelumnya sehingga dapat menghilangkan redudansi data. f. Sistem dapat menampilkan informasi lokasi ATM ke dalam peta digital setelah pengguna menginputkan data ATM . g. Sitem dapat menyajikan report berupa peta heatmaps.. 3. Mengelola data master ATM a. Pengguna dapat memasukkan data surat meliputi : id dan Nama ATM. b. Pengguna dapat mengubah data master ATM kecuali id karena id berfungsi sebagai primary key. Temuan Masalah Akibat Solusi 1. Belum adanya penyebaran atm yang merata di kota metro. 1.Masih banyaknya nasabah yang agak kesulitan menemukan lokasi atm di kota metro. Membuat sistem yang dapat memudahka n nasabah dalam menemukan lokasi bank dan atm dari tempat mereka berada dan sistem dapat memberikan informasi pendukung dalam kebijakan pemerataan lokasi ATM. 2. Belum adanya pemetaan lokasi-lokasi atm di kota metro. 2.Nasabah harus bertanya langsung kepada petugas bank atau orang di sekitar mereka jika ingin mengetahui lokasi atm dan mencarinya. 3. Belum adanya informasi pendukung dalam kebijakan pemerataan fasilitas ATM 3. Penyebaran ATM yang tidak merata.

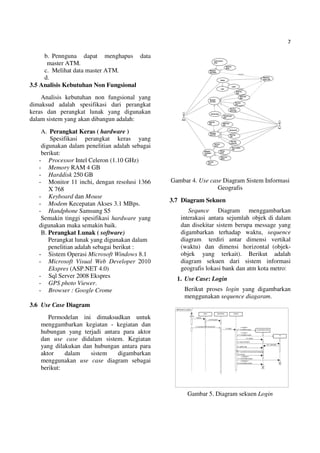

- 7. 7 b. Pennguna dapat menghapus data master ATM. c. Melihat data master ATM. d. 3.5 Analisis Kebutuhan Non Fungsional Analisis kebutuhan non fungsional yang dimaksud adalah spesifikasi dari perangkat keras dan perangkat lunak yang digunakan dalam sistem yang akan dibangun adalah: A. Perangkat Keras ( hardware ) Spesifikasi perangkat keras yang digunakan dalam penelitian adalah sebagai berikut: - Processor Intel Celeron (1.10 GHz) - Memory RAM 4 GB - Harddisk 250 GB - Monitor 11 inchi, dengan resolusi 1366 X 768 - Keyboard dan Mouse - Modem Kecepatan Akses 3.1 MBps. - Handphone Samsung S5 Semakin tinggi spesifikasi hardware yang digunakan maka semakin baik. B. Perangkat Lunak ( software) Perangkat lunak yang digunakan dalam penelitian adalah sebagai berikut : - Sistem Operasi Microsoft Windows 8.1 - Microsoft Visual Web Developer 2010 Ekspres (ASP.NET 4.0) - Sql Server 2008 Ekspres - GPS photo Viewer. - Browser : Google Crome 3.6 Use Case Diagram Permodelan ini dimaksudkan untuk menggambarkan kegiatan - kegiatan dan hubungan yang terjadi antara para aktor dan use case didalam sistem. Kegiatan yang dilakukan dan hubungan antara para aktor dalam sistem digambarkan menggunakan use case diagram sebagai berikut: Gambar 4. Use case Diagram Sistem Informasi Geografis 3.7 Diagram Sekuen Sequnce Diagram menggambarkan interakasi antara sejumlah objek di dalam dan disekitar sistem berupa message yang digambarkan terhadap waktu, sequence diagram terdiri antar dimensi vertikal (waktu) dan dimensi horizontal (objek- objek yang terkait). Berikut adalah diagram sekuen dari sistem informasi geografis lokasi bank dan atm kota metro: 1. Use Case: Login Berikut proses login yang digambarkan menggunakan sequence diagaram. Gambar 5. Diagram sekuen Login

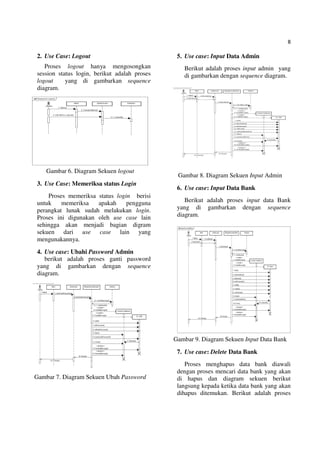

- 8. 8 2. Use Case: Logout Proses logout hanya mengosongkan session status login, berikut adalah proses logout yang di gambarkan sequence diagram. Gambar 6. Diagram Sekuen logout 3. Use Case: Memeriksa status Login Proses memeriksa status login berisi untuk memeriksa apakah pengguna perangkat lunak sudah melakukan login. Proses ini digunakan oleh use case lain sehingga akan menjadi bagian digram sekuen dari use case lain yang mengunakannya. 4. Use case: Ubahi Password Admin berikut adalah proses ganti password yang di gambarkan dengan sequence diagram. Gambar 7. Diagram Sekuen Ubah Password 5. Use case: Input Data Admin Berikut adalah proses input admin yang di gambarkan dengan sequence diagram. Gambar 8. Diagram Sekuen Input Admin 6. Use case: Input Data Bank Berikut adalah proses input data Bank yang di gambarkan dengan sequence diagram. Gambar 9. Diagram Sekuen Input Data Bank 7. Use case: Delete Data Bank Proses menghapus data bank diawali dengan proses mencari data bank yang akan di hapus dan diagram sekuen berikut langsung kepada ketika data bank yang akan dihapus ditemukan. Berikut adalah proses

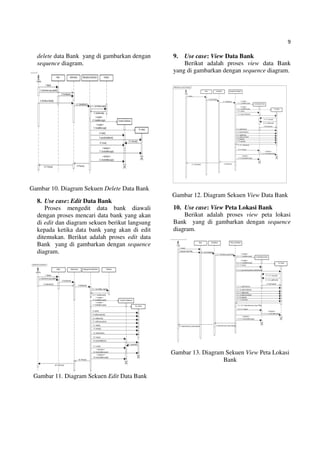

- 9. 9 delete data Bank yang di gambarkan dengan sequence diagram. Gambar 10. Diagram Sekuen Delete Data Bank 8. Use case: Edit Data Bank Proses mengedit data bank diawali dengan proses mencari data bank yang akan di edit dan diagram sekuen berikut langsung kepada ketika data bank yang akan di edit ditemukan. Berikut adalah proses edit data Bank yang di gambarkan dengan sequence diagram. Gambar 11. Diagram Sekuen Edit Data Bank 9. Use case: View Data Bank Berikut adalah proses view data Bank yang di gambarkan dengan sequence diagram. Gambar 12. Diagram Sekuen View Data Bank 10. Use case: View Peta Lokasi Bank Berikut adalah proses view peta lokasi Bank yang di gambarkan dengan sequence diagram. Gambar 13. Diagram Sekuen View Peta Lokasi Bank

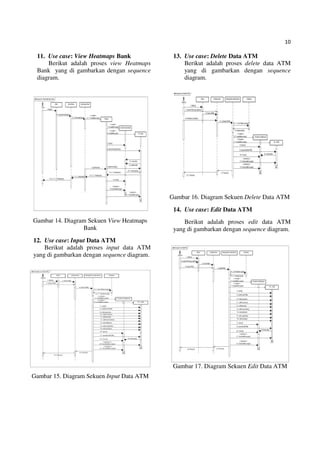

- 10. 10 11. Use case: View Heatmaps Bank Berikut adalah proses view Heatmaps Bank yang di gambarkan dengan sequence diagram. Gambar 14. Diagram Sekuen View Heatmaps Bank 12. Use case: Input Data ATM Berikut adalah proses input data ATM yang di gambarkan dengan sequence diagram. Gambar 15. Diagram Sekuen Input Data ATM 13. Use case: Delete Data ATM Berikut adalah proses delete data ATM yang di gambarkan dengan sequence diagram. Gambar 16. Diagram Sekuen Delete Data ATM 14. Use case: Edit Data ATM Berikut adalah proses edit data ATM yang di gambarkan dengan sequence diagram. Gambar 17. Diagram Sekuen Edit Data ATM

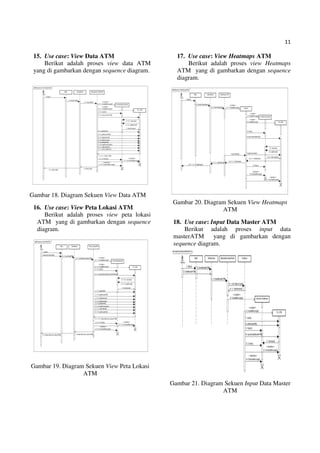

- 11. 11 15. Use case: View Data ATM Berikut adalah proses view data ATM yang di gambarkan dengan sequence diagram. Gambar 18. Diagram Sekuen View Data ATM 16. Use case: View Peta Lokasi ATM Berikut adalah proses view peta lokasi ATM yang di gambarkan dengan sequence diagram. Gambar 19. Diagram Sekuen View Peta Lokasi ATM 17. Use case: View Heatmaps ATM Berikut adalah proses view Heatmaps ATM yang di gambarkan dengan sequence diagram. Gambar 20. Diagram Sekuen View Heatmaps ATM 18. Use case: Input Data Master ATM Berikut adalah proses input data masterATM yang di gambarkan dengan sequence diagram. Gambar 21. Diagram Sekuen Input Data Master ATM

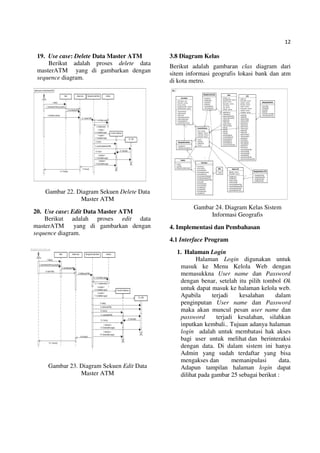

- 12. 12 19. Use case: Delete Data Master ATM Berikut adalah proses delete data masterATM yang di gambarkan dengan sequence diagram. Gambar 22. Diagram Sekuen Delete Data Master ATM 20. Use case: Edit Data Master ATM Berikut adalah proses edit data masterATM yang di gambarkan dengan sequence diagram. Gambar 23. Diagram Sekuen Edit Data Master ATM 3.8 Diagram Kelas Berikut adalah gambaran clas diagram dari sitem informasi geografis lokasi bank dan atm di kota metro. Gambar 24. Diagram Kelas Sistem Informasi Geografis 4. Implementasi dan Pembahasan 4.1 Interface Program 1. Halaman Login Halaman Login digunakan untuk masuk ke Menu Kelola Web dengan memasukkna User name dan Password dengan benar, setelah itu pilih tombol Ok untuk dapat masuk ke halaman kelola web. Apabila terjadi kesalahan dalam penginputan User name dan Password maka akan muncul pesan user name dan password terjadi kesalahan, silahkan inputkan kembali.. Tujuan adanya halaman login adalah untuk membatasi hak akses bagi user untuk melihat dan berinteraksi dengan data. Di dalam sistem ini hanya Admin yang sudah terdaftar yang bisa mengakses dan memanipulasi data. Adapun tampilan halaman login dapat dilihat pada gambar 25 sebagai berikut :

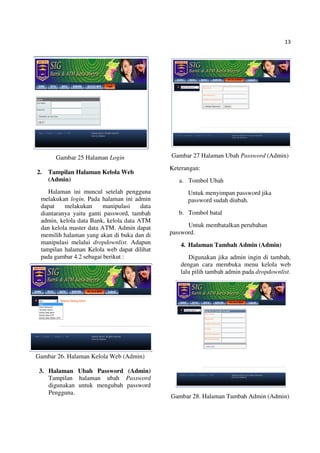

- 13. 13 Gambar 25 Halaman Login 2. Tampilan Halaman Kelola Web (Admin) Halaman ini muncul setelah pengguna melakukan login. Pada halaman ini admin dapat melakukan manipulasi data diantaranya yaitu ganti password, tambah admin, kelola data Bank, kelola data ATM dan kelola master data ATM. Admin dapat memilih halaman yang akan di buka dan di manipulasi melalui dropdownlist. Adapun tampilan halaman Kelola web dapat dilihat pada gambar 4.2 sebagai berikut : Gambar 26. Halaman Kelola Web (Admin) 3. Halaman Ubah Password (Admin) Tampilan halaman ubah Password digunakan untuk mengubah password Pengguna. Gambar 27 Halaman Ubah Password (Admin) Keterangan: a. Tombol Ubah Untuk menyimpan password jika password sudah diubah. b. Tombol batal Untuk membatalkan perubahan password. 4. Halaman Tambah Admin (Admin) Digunakan jika admin ingin di tambah, dengan cara membuka menu kelola web lalu pilih tambah admin pada dropdownlist. Gambar 28. Halaman Tambah Admin (Admin)

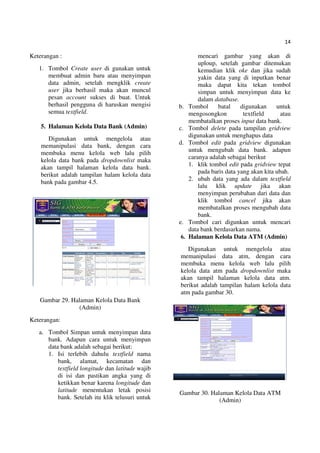

- 14. 14 Keterangan : 1. Tombol Create user di gunakan untuk membuat admin baru atau menyimpan data admin, setelah mengklik create user jika berhasil maka akan muncul pesan account sukses di buat. Untuk berhasil pengguna di haruskan mengisi semua textfield. 5. Halaman Kelola Data Bank (Admin) Digunakan untuk mengelola atau memanipulasi data bank, dengan cara membuka menu kelola web lalu pilih kelola data bank pada dropdownlist maka akan tampil halaman kelola data bank. berikut adalah tampilan halam kelola data bank pada gambar 4.5. Gambar 29. Halaman Kelola Data Bank (Admin) Keterangan: a. Tombol Simpan untuk menyimpan data bank. Adapun cara untuk menyimpan data bank adalah sebagai berikut: 1. Isi terlebih dahulu textfield nama bank, alamat, kecamatan dan textfield longitude dan latitude wajib di isi dan pastikan angka yang di ketikkan benar karena longitude dan latitude menentukan letak posisi bank. Setelah itu klik telusuri untuk mencari gambar yang akan di uploup, setelah gambar ditemukan kemudian klik oke dan jika sudah yakin data yang di inputkan benar maka dapat kita tekan tombol simpan untuk menyimpan data ke dalam database. b. Tombol batal digunakan untuk mengosongkon textfield atau membatalkan proses input data bank. c. Tombol delete pada tampilan gridview digunakan untuk menghapus data d. Tombol edit pada gridview digunakan untuk mengubah data bank. adapun caranya adalah sebagai berikut 1. klik tombol edit pada gridview tepat pada baris data yang akan kita ubah. 2. ubah data yang ada dalam textfield lalu klik update jika akan menyimpan perubahan dari data dan klik tombol cancel jika akan membatalkan proses mengubah data bank. e. Tombol cari digunkan untuk mencari data bank berdasarkan nama. 6. Halaman Kelola Data ATM (Admin) Digunakan untuk mengelola atau memanipulasi data atm, dengan cara membuka menu kelola web lalu pilih kelola data atm pada dropdownlist maka akan tampil halaman kelola data atm. berikut adalah tampilan halam kelola data atm pada gambar 30. Gambar 30. Halaman Kelola Data ATM (Admin)

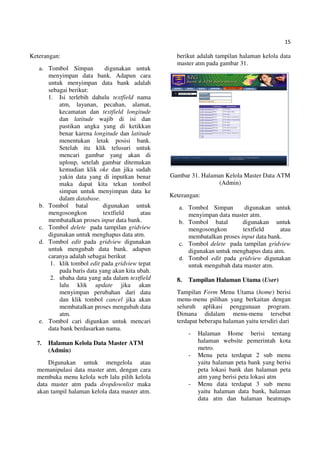

- 15. 15 Keterangan: a. Tombol Simpan digunakan untuk menyimpan data bank. Adapun cara untuk menyimpan data bank adalah sebagai berikut: 1. Isi terlebih dahulu textfield nama atm, layanan, pecahan, alamat, kecamatan dan textfield longitude dan latitude wajib di isi dan pastikan angka yang di ketikkan benar karena longitude dan latitude menentukan letak posisi bank. Setelah itu klik telusuri untuk mencari gambar yang akan di uploup, setelah gambar ditemukan kemudian klik oke dan jika sudah yakin data yang di inputkan benar maka dapat kita tekan tombol simpan untuk menyimpan data ke dalam database. b. Tombol batal digunakan untuk mengosongkon textfield atau membatalkan proses input data bank. c. Tombol delete pada tampilan gridview digunakan untuk menghapus data atm. d. Tombol edit pada gridview digunakan untuk mengubah data bank. adapun caranya adalah sebagai berikut 1. klik tombol edit pada gridview tepat pada baris data yang akan kita ubah. 2. ubaha data yang ada dalam textfield lalu klik update jika akan menyimpan perubahan dari data dan klik tombol cancel jika akan membatalkan proses mengubah data atm. e. Tombol cari digunkan untuk mencari data bank berdasarkan nama. 7. Halaman Kelola Data Master ATM (Admin) Digunakan untuk mengelola atau memanipulasi data master atm, dengan cara membuka menu kelola web lalu pilih kelola data master atm pada dropdownlist maka akan tampil halaman kelola data master atm. berikut adalah tampilan halaman kelola data master atm pada gambar 31. Gambar 31. Halaman Kelola Master Data ATM (Admin) Keterangan: a. Tombol Simpan digunakan untuk menyimpan data master atm. b. Tombol batal digunakan untuk mengosongkon textfield atau membatalkan proses input data bank. c. Tombol delete pada tampilan gridview digunakan untuk menghapus data atm. d. Tombol edit pada gridview digunakan untuk mengubah data master atm. 8. Tampilan Halaman Utama (User) Tampilan Form Menu Utama (home) berisi menu-menu pilihan yang berkaitan dengan seluruh aplikasi penggunaan program. Dimana didalam menu-menu tersebut terdapat beberapa halaman yaitu tersdiri dari - Halaman Home berisi tentang halaman website pemerintah kota metro. - Menu peta terdapat 2 sub menu yaitu halaman peta bank yang berisi peta lokasi bank dan halaman peta atm yang berisi peta lokasi atm - Menu data terdapat 3 sub menu yaitu halaman data bank, halaman data atm dan halaman heatmaps

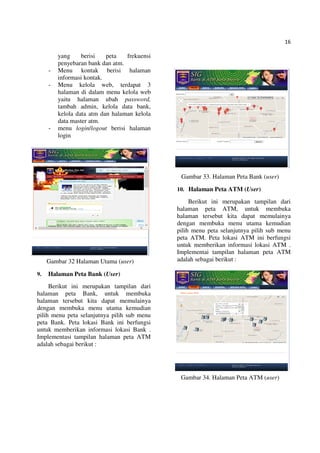

- 16. 16 yang berisi peta frekuensi penyebaran bank dan atm. - Menu kontak berisi halaman informasi kontak. - Menu kelola web, terdapat 3 halaman di dalam menu kelola web yaitu halaman ubah password, tambah admin, kelola data bank, kelola data atm dan halaman kelola data master atm. - menu login/logout berisi halaman login Gambar 32 Halaman Utama (user) 9. Halaman Peta Bank (User) Berikut ini merupakan tampilan dari halaman peta Bank, untuk membuka halaman tersebut kita dapat memulainya dengan membuka menu utama kemudian pilih menu peta selanjutnya pilih sub menu peta Bank. Peta lokasi Bank ini berfungsi untuk memberikan informasi lokasi Bank . Implementasi tampilan halaman peta ATM adalah sebagai berikut : Gambar 33. Halaman Peta Bank (user) 10. Halaman Peta ATM (User) Berikut ini merupakan tampilan dari halaman peta ATM, untuk membuka halaman tersebut kita dapat memulainya dengan membuka menu utama kemudian pilih menu peta selanjutnya pilih sub menu peta ATM. Peta lokasi ATM ini berfungsi untuk memberikan informasi lokasi ATM . Implementai tampilan halaman peta ATM adalah sebagai berikut : Gambar 34. Halaman Peta ATM (user)

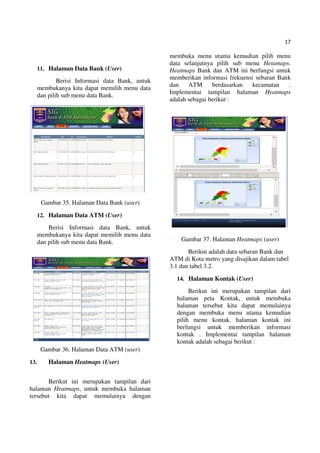

- 17. 17 11. Halaman Data Bank (User) Berisi Informasi data Bank, untuk membukanya kita dapat memilih menu data dan pilih sub menu data Bank. Gambar 35. Halaman Data Bank (user) 12. Halaman Data ATM (User) Berisi Informasi data Bank, untuk membukanya kita dapat memilih menu data dan pilih sub menu data Bank. Gambar 36. Halaman Data ATM (user) 13. Halaman Heatmaps (User) Berikut ini merupakan tampilan dari halaman Heatmaps, untuk membuka halaman tersebut kita dapat memulainya dengan membuka menu utama kemudian pilih menu data selanjutnya pilih sub menu Hetamaps. Heatmaps Bank dan ATM ini berfungsi untuk memberikan informasi frekuensi sebaran Bank dan ATM berdasarkan kecamatan . Implementai tampilan halaman Heatmaps adalah sebagai berikut : Gambar 37. Halaman Heatmaps (user) Berikut adalah data sebaran Bank dan ATM di Kota metro yang disajikan dalam tabel 3.1 dan tabel 3.2. 14. Halaman Kontak (User) Berikut ini merupakan tampilan dari halaman peta Kontak, untuk membuka halaman tersebut kita dapat memulainya dengan membuka menu utama kemudian pilih menu kontak. halaman kontak ini berfungsi untuk memberikan informasi kontak . Implementai tampilan halaman kontak adalah sebagai berikut :
- 18. 18 Gambar 38. Halaman Kontak(user) 5. Kesimpulan Berdasarkan uraian-uraian dan pembahasan pada bab-bab sebelumnya maka dapat diambil beberapa kesimpulan sebagai berikut: Dengan membuat sistem informasi geografis lokasi bank dan ATM maka telah dihasilkan sebuah sistem pemetaan lokasi bank dan atm dengan peta digital berbasis web. Dengan adanya sistem ini maka dapat membantu nasabah yang kesulitan dalam mencari lokasi ATM dari tempat mereka berada, mereka dapat melihat lokasi atm dari peta dan mendapatkan informasi tempat dengan lebih detail. Sistem ini juga dapat membantu pihak perbankan dalam menganalisa penyebaran bank dan ATM di kota metro, pihak perbankan dapat melihat di tempat mana saja kompetitor mereka mendirikan atm. Karena dilengkapi dengan peta heatmaps maka pihak perbankan juga dapat mengetahui frekuensi penyebaran ATM pada tiap-tiap kecamatan di kota metro yang dapat di gunakan oleh perbankan sebagai informasi pendukung dalam kebijakan pemerataan lakasi ATM di kota metro. REFRENSI [1] GoogleMaps.Subgurim.Net, 2014, Code Gallery, 1 September 2014, <http://en.googlemaps.subgurim.net/ejempl os/ejemplo_93000_GInfoWindo Options.aspx>. [2] Hermawan, T.A. , Laila, A. dan Sudarsono, B., 2014, Desain dan VisualisasiKampus Universitas Diponegoro Berbasis WebGIS : Jurnal Geodesi Undip, Semarang, Januari 2014. [3] Irwnsyah, Edy., 2013, Sistem Informasi Geografis : Prinsip Dasar dan Pengembangan Aplikasi, Digibooks, Yogyakarta. [4] Indarto., 2013, Sistem Informasi Geografis, Graha Ilmu,Yogyakarta. [5] Kurniawan, Erick., 2012, Pemrograman Web Dinamis dengan ASP.NET 4.5, Andi Offset, Yogyakarta. [6] Komputer Wahana., 2010, SQL Server 2008 Express, Andi Offset, Yogyakarta. [7] Kristanto, Andri., 2008, Perancangan Sistem Informasi dan Aplikasinya, Gava Media, Yogyakarta. [8] Kadir, Abdul., 2009, Pengenalan Sistem Informasi, Andi, Yogyakarta. [9] Vyctoria., 2013, Bongkar Rahasia E- Banking Security dengan Teknik Hacking dan Carding, Andi Offset, Yogyakarta. [10]Mulyanto, Agus., 2009, Sistem Informasi Konsep & Aplikasi, Pustaka Pelajar, Yogyakarta. [11]Nugroho, Adi., 2009, Rekayasa Perangkat Lunak Mengunakan UML dan Java,Andi Offset, Yogyakarta.
- 19. 19 [12]Nugroho, Adi., 2010, Rekayasa Perangkat Lunak Berorientasi Objek dengan Metode USDP, Andi Offset, Yogyakarta. [13]Pramartha I Made Andi., 2012, Implementasi Aplikasi Sig Dalam Pengolahan Data Jumlah Penduduk Berbasis Web: Jurnal Elektronik Ilmu Komputer Universitas Udayana, Bali, November 2012. [14]Pemerintah Kota Metro, 2014, Metro Selayang pandang, 21 Mei 2014, <http://metrokota.go.id /> [15]Roger S. Pressman, P. D. (2010), Rekayasa Perangkat Lunak : Pendekatan Praktisi, ANDI, Yogyakarta. [16]Susanto Ajib dan Zulliansyah Taufiq., 2013, Rancang Bangun Mobile Gis (Geographic Information System) Lokasi ATM BNI di Semarang Pada Media Ponsel Berbasis Android: Seminar Nasional Teknologi Informasi dan Komunikasi, Semarang 2013. [17]Simarmata.J., 2010, Rekayasa Perangkat LunakI, Andi Offset, Yogyakarta. [18]Sommerville, Ian., 2011, Software Engineering (Rekayasa Perangkat Lunak),Erlangga, Jakarta. [19]Widodo, Prabowo.P,Dkk., 2011, Pemodelan Sistem Berorientasi Obyek Dengan UML, Graha ilmu, Yogyakarta. [20]Yakub, 2012. Pengantar Sistem Informasi, Graha Ilmu, Yogyakarta. [21]STMIK Teknokrat., 2013, Buku Panduan Penulis Proposal Penelitian Skripsi, Bandar Lampung. SULEMAN, kelahiran Rejomulyo, 8 Oktober 1991. Menempuh studi di perguruan tinggi teknokrat sejak tahun 2010 hingga 2014 pada program studi teknik informatika dan selesai pada November 2014.
