2017
Dkhaz djogja
Adie dkhaz
[TEKNISI LAPTOP STANDARD
OPERATIONAL PROCEDURE
(SOP)]
Internal usage only

TEKNISI LAPTOP STANDARD OPERATIONAL PROCEDURE (SOP)
Copyright-adiedkhaz Page 1

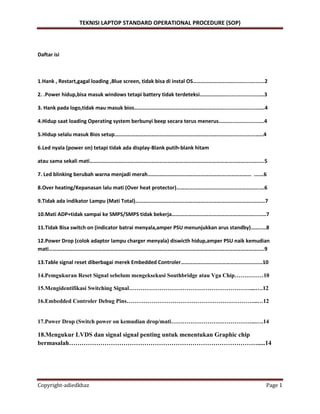

Daftar isi
1.Hank , Restart,gagal loading ,Blue screen, tidak bisa di instal OS…………………………....................2
2. .Power hidup,bisa masuk windows tetapi battery tidak terdeteksi…………………..................……
3. Hank pada logo,tidak mau masuk bios………………………………………………………….....................……
4.Hidup saat loading Operating system berbunyi beep secara terus e erus………..................….
5.Hidup selalu masuk Bios setup………………………………………………………………………….................……
6.Led nyala (power on) tetapi tidak ada display-Blank putih-blank hitam
atau sama sekali mati………………………………………………………………………………………………………………..
7. Led blinking berubah warna menjadi merah………………………………………………….……………… .……
8.Over heating/Kepanasan lalu mati (Over heat protector)……………………………………………….…...…
9.Tidak ada indikator Lampu (Mati Total)…………………………………………………………………………..………
10.Mati ADP+tidak sampai ke SMPS/SMPS tidak bekerja……………………………………………………...……
11.Tidak Bisa switch on (indicator batrai menyala,amper PSU menunjukkan arus standby)……..…
12.Power Drop (colok adaptor lampu charger menyala) diswicth hidup,amper PSU naik kemudian
mati……………………………………………………………………………………………………………………………………….….

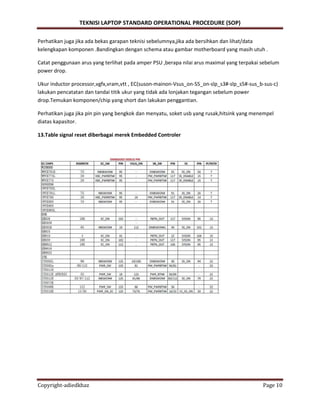

13.Table signal reset diberbagai merek Embedded Controler……………………………………………………
14.Pemgukuran Reset Signal sebelum mengeksekusi Southbridge atau Vga Chip……………10

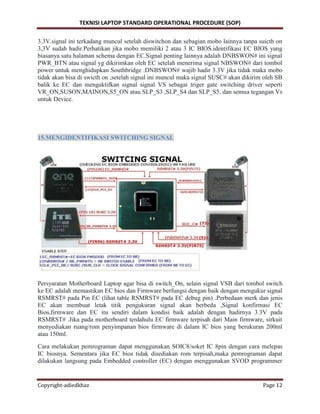

15.Mengidentifikasi Switching Signal………………………………………………………....….12

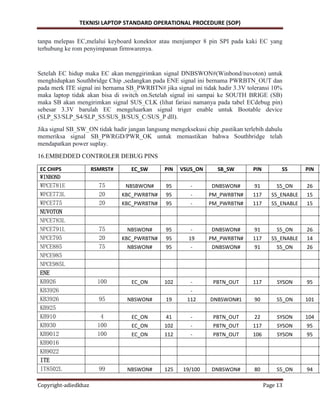

16.Embedded Controler Debug Pins…………………………………………………………...…12

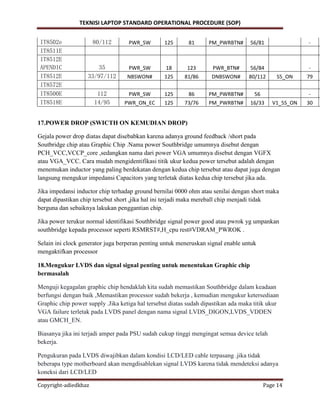

17.Power Drop (Switch power on kemudian drop/mati……………………………………...….14

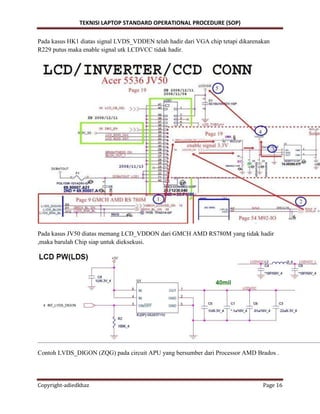

18.Mengukur LVDS dan signal signal penting untuk menentukan Graphic chip
bermasalah……………………………………………………………………………….....14

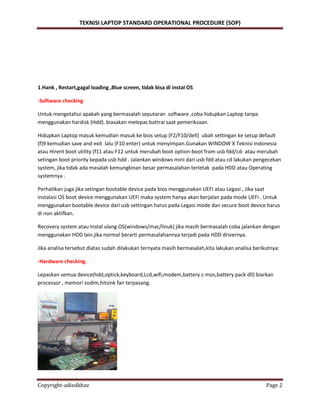

1.Hank , Restart,gagal loading ,Blue screen, tidak bisa di instal OS
-Software checking
Untuk mengetahui apakah yang bermasalah seputaran software ,coba hidupkan Laptop tanpa
menggunakan hardisk (Hdd). biasakan melepas battrai saat pemeriksaan.
Hidupkan Laptop masuk kemudian masuk ke bios setup (F2/F10/dell) ubah settingan ke setup default
(f)9 kemudian save and exit lalu (F10 enter) untuk menyimpan.Gunakan WINDOW X Teknisi Indonesia
atau Hirent boot utility (f11 atau F12 untuk merubah boot option-boot from usb fdd/cd- atau merubah
setingan boot priority kepada usb hdd . Jalankan windows mini dari usb fdd atau cd lakukan pengecekan
system, jika tidak ada masalah kemungkinan besar permasalahan terletak pada HDD atau Operating
systemnya .
Perhatikan juga jika setingan bootable device pada bios menggunakan UEFI atau Legasi , Jika saat
instalasi OS boot device menggunakan UEFi maka system hanya akan berjalan pada mode UEFi . Untuk
menggunakan bootable device dari usb settingan harus pada Legasi mode dan secure boot device harus
di non aktifkan.
Recovery system atau Instal ulang OS(windows/mac/linuk) jika masih bermasalah coba jalankan dengan
menggunakan HDD lain.jika normal berarti permasalahannya terjadi pada HDD drivernya.
Jika analisa tersebut diatas sudah dilakukan ternyata masih bermasalah,kita lakukan analisa berikutnya:
-Hardware checking.
Lepaskan semua device(hdd,optick,keyboard,Lcd,wifi,modem,battery c-mos,battery pack dll) biarkan
processor , memori sodim,hitsink fan terpasang.

Hidupkan Laptop dengan menggunakan Lcd external,keyboard external dan Hdd.
Jika Laptop berjalan dengan normal ,berarti salah satu device yang telah di lepas ada yang bermasalah,
Pasang kembali device satu persatu untuk mengetahui device yang bermasalah.
Jika prosedur diatas telah dilakukan tetapi Laptop masih bermasalah, dapat kita pastikan permasalahan
terletak pada circuit motherboard .
Sebelum melakukan pengecekan pada componen yang tertanam (onboard ),kita mulai melakukan
pengecekan pada komponen yang non onboard terlebih dahulu.
-Pengecekan pada ram/sodim, lakukan penggantian memori atau dengan memindahkan memori ke
soket yang lainnya untuk mengetahui apakah hanya soket memori yang bermasalah.
-Lakukan analisa yang sama seperti diatas pada procesor.
Jika permasalahan masih terjadi dapat kita pastikan permasalahan terjadi pada komponen motherboard
Jika blue screen /restart saat booting /loading OS ,cek vccore spike (lonjakan tegangan) umumnya
terjadi pada sirkuit yang menggunakan kapasitor tokin yang melemah atau kekurangan daya dan
membutuhkan penggantian Tokin yang short atau penambahan beberapa kapasitor sebagai penguat
arus. Atau permasalah bisa juga disebabkan oleh southbridge yang gagal fungsi karena koneksi BGA
tidak sempurna,ME region corrupt atau microcontroller (main bios).
Kemungkinan masalah lain yang menjadi penyebab adalah konflik pada dual VGA atau VGA chip
melemah atau kekurangan daya atau koneksi BGA merenggang atau teroksidasi ,cirinya sebelum VGA
driver terinstal proses loading OS berhasil ,begitu VGA driver diinstal VGA chip gagal fungsi kemudian
bluescreen atau restart.

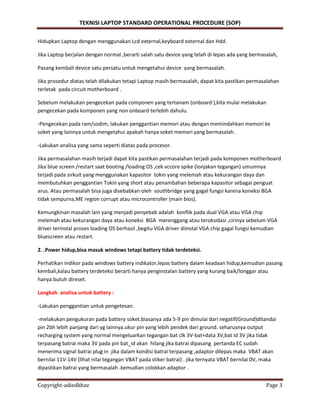

2. .Power hidup,bisa masuk windows tetapi battery tidak terdeteksi.
Perhatikan indikor pada windows battery indikator,lepas battery dalam keadaan hidup,kemudian pasang
kembali,kalau battery terdeteksi berarti hanya penginstalan battery yang kurang baik/longgar atau
hanya butuh direset.
Langkah analisa untuk battery :
-Lakukan penggantian untuk pengetesan.
-melakukan pengukuran pada battery soket.biasanya ada 5-9 pin dimulai dari negatif(Ground)ditandai
pin 2bh lebih panjang dari yg lainnya.ukur pin yang lebih pendek dari ground. seharusnya output
recharging system yang normal mengeluarkan tegangan bat clk 3V-bat+data 3V,bat id 3V jika tidak
terpasang batrai maka 3V pada pin bat_id akan hilang jika batrai dipasang pertanda EC sudah
menerima signal batrai plug in .jika dalam kondisi batrai terpasang ,adaptor dilepas maka VBAT akan
bernilai 11V-14V (lihat nilai tegangan VBAT pada stiker batrai) . jika ternyata VBAT bernilai 0V, maka
dipastikan batrai yang bermasalah .kemudian colokkan adaptor .

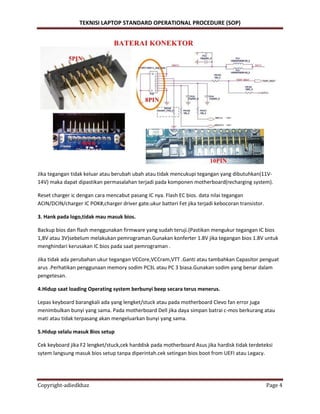

Jika tegangan tidak keluar atau berubah ubah atau tidak mencukupi tegangan yang dibutuhkan(11V-
14V) maka dapat dipastikan permasalahan terjadi pada komponen motherboard(recharging system).
Reset charger ic dengan cara mencabut pasang IC nya. Flash EC bios. data nilai tegangan
ACIN/DCIN/charger IC POK#,charger driver gate.ukur batteri Fet jika terjadi kebocoran transistor.
3. Hank pada logo,tidak mau masuk bios.
Backup bios dan flash menggunakan firmware yang sudah teruji.(Pastikan mengukur tegangan IC bios
1,8V atau 3V)sebelum melakukan pemrograman.Gunakan konferter 1.8V jika tegangan bios 1.8V untuk
menghindari kerusakan IC bios pada saat pemrograman .
Jika tidak ada perubahan ukur tegangan VCCore,VCCram,VTT .Ganti atau tambahkan Capasitor penguat
arus .Perhatikan penggunaan memory sodim PC3L atau PC 3 biasa.Gunakan sodim yang benar dalam
pengetesan.
4.Hidup saat loading Operating system berbunyi beep secara terus menerus.
Lepas keyboard barangkali ada yang lengket/stuck atau pada motherboard Clevo fan error juga
menimbulkan bunyi yang sama. Pada motherboard Dell jika daya simpan batrai c-mos berkurang atau
mati atau tidak terpasang akan mengeluarkan bunyi yang sama.
5.Hidup selalu masuk Bios setup
Cek keyboard jika F2 lengket/stuck,cek harddisk pada motherboard Asus jika hardisk tidak terdeteksi
sytem langsung masuk bios setup tanpa diperintah.cek setingan bios boot from UEFI atau Legacy.

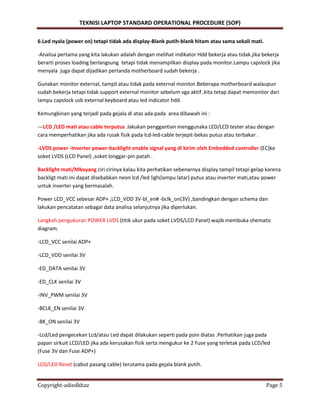

6.Led nyala (power on) tetapi tidak ada display-Blank putih-blank hitam atau sama sekali mati.
-Analisa pertama yang kita lakukan adalah dengan melihat indikator Hdd bekerja atau tidak.jika bekerja
berarti proses loading berlangsung tetapi tidak menampilkan display pada monitor.Lampu capslock jika
menyala juga dapat dijadikan pertanda motherboard sudah bekerja .
Gunakan monitor external, tampil atau tidak pada external monitor.Beberapa motherboard walaupun
sudah bekerja tetapi tidak support external monitor sebelum vga aktif ,kita tetap dapat memonitor dari
lampu capslock usb external keyboard atau led indicator hdd.
Kemungkinan yang terjadi pada gejala di atas ada pada area dibawah ini :
---LCD /LED mati atau cable terputus .lakukan penggantian menggunaka LED/LCD tester atau dengan
cara memperhatikan jika ada rusak fisik pada lcd-led-cable terjepit-bekas putus atau terbakar .
-LVDS power -Inverter power-backlight enable signal yang di kirim oleh Embedded controller (EC)ke
soket LVDS (LCD Panel) ,soket longgar-pin patah .
Backlight mati/Mbayang ciri cirinya kalau kita perhatikan sebenarnya display tampil tetapi gelap karena
backligt mati.ini dapat disebabkan neon lcd /led ligh(lampu latar) putus atau inverter mati,atau power
untuk inverter yang bermasalah.
Power LCD_VCC sebesar ADP+ ,LCD_VDD 3V-bl_en# -bclk_on(3V) ,bandingkan dengan schema dan
lakukan pencatatan sebagai data analisa selanjutnya jika diperlukan.
Langkah pengukuran POWER LVDS (titik ukur pada soket LVDS/LCD Panel) wajib membuka shematic
diagram.
-LCD_VCC senilai ADP+
-LCD_VDD senilai 3V
-ED_DATA senilai 3V
-ED_CLK senilai 3V
-INV_PWM senilai 3V
-BCLK_EN senilai 3V
-BK_ON senilai 3V
-Lcd/Led pengecekan Lcd/atau Led dapat dilakukan seperti pada poin diatas .Perhatikan juga pada
papan sirkuit LCD/LED jika ada kerusakan fisik serta mengukur ke 2 Fuse yang terletak pada LCD/led
(Fuse 3V dan Fuse ADP+)
LCD/LED Reset (cabut pasang cable) terutama pada gejala blank putih.

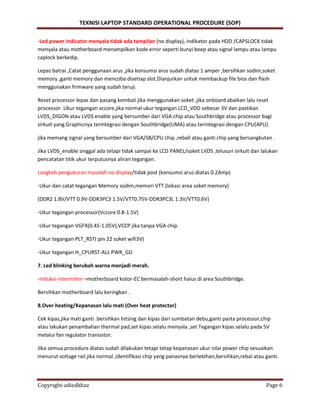

-Led power indicator menyala tidak ada tampilan (no display), indikator pada HDD /CAPSLOCK tidak
menyala atau motherboard menampilkan kode error seperti bunyi beep atau signal lampu atau lampu
caplock berkedip.
Lepas batrai ,Catat penggunaan arus ,jika konsumsi arus sudah diatas 1 amper ,bersihkan sodim,soket
memory ,ganti memory dan mencoba disetiap slot.Dianjurkan untuk membackup file bios dan flash
menggunakan firmware yang sudah teruji.
Reset processor lepas dan pasang kembali jika menggunakan soket ,jika onboard abaikan lalu reset
processor .Ukur tegangan vccore,jika normal ukur tegangan LCD_VDD sebesar 3V dan pastikan

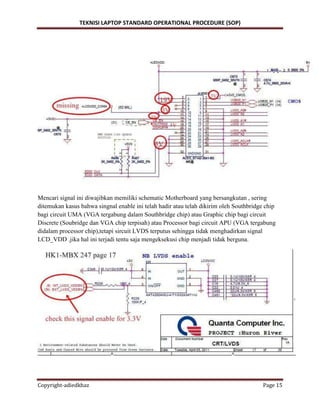

LVDS_DIGON atau LVDS enable yang bersumber dari VGA chip atau Southbridge atau processor bagi
sirkuit yang Graphicnya terintegrasi dengan Southbridge(UMA) atau terintegrasi dengan CPU(APU).
jika memang signal yang bersumber dari VGA/SB/CPU chip ,reball atau ganti chip yang bersangkutan .
Jika LVDS_enable singgal ada tetapi tidak sampai ke LCD PANEL/soket LVDS ,telusuri sirkuit dan lalukan
pencatatan titik ukur terputusnya aliran tegangan.
Langkah pengukuran masalah no display/tidak post (konsumsi arus diatas 0.2Amp)
-Ukur dan catat tegangan Memory sodim,memori VTT.(lokasi area soket memory)
(DDR2 1.8V/VTT 0.9V-DDR3PC3 1.5V/VTT0.75V-DDR3PC3L 1.3V/VTT0.6V}
-Ukur tegangan processor(Vccore 0.8-1.5V)
-Ukur tegangan VGFX(0.45-1.05V),VCCP jika tanpa VGA chip.
-Ukur tegangan PLT_RST( pin 22 soket wifi3V)
-Ukur tegangan H_CPURST-ALL PWR_GD
7. Led blinking berubah warna menjadi merah.
-Induksi-intermiten –motherboard kotor-EC bermasalah-short halus di area Southbridge.
Bersihkan motherboard lalu keringkan .
8.Over heating/Kepanasan lalu mati (Over heat protector)
Cek kipas,jika mati ganti .bersihkan hitsing dan kipas dari sumbatan debu,ganti pasta processor,chip
atau lakukan penambahan thermal pad,set kipas selalu menyala ,set Tegangan kipas selalu pada 5V
melalui fan regulator transistor.
Jika semua procedure diatas sudah dilakukan tetapi tetap kepanasan ukur nilai power chip sesuaikan
menurut voltage rail.jika normal ,identifikasi chip yang panasnya berlebihan,bersihkan,rebal atau ganti.

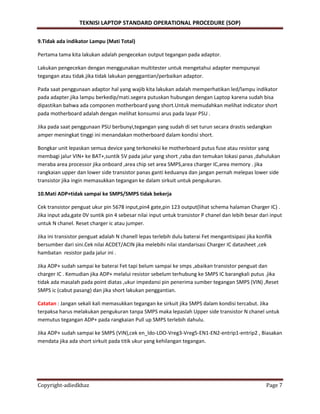

9.Tidak ada indikator Lampu (Mati Total)
Pertama tama kita lakukan adalah pengecekan output tegangan pada adaptor.
Lakukan pengecekan dengan menggunakan multitester untuk mengetahui adapter mempunyai
tegangan atau tidak.jika tidak lakukan penggantian/perbaikan adaptor.
Pada saat penggunaan adaptor hal yang wajib kita lakukan adalah memperhatikan led/lampu indikator
pada adapter.jika lampu berkedip/mati.segera putuskan hubungan dengan Laptop karena sudah bisa
dipastikan bahwa ada componen motherboard yang short.Untuk memudahkan melihat indicator short
pada motherboard adalah dengan melihat konsumsi arus pada layar PSU .
Jika pada saat penggunaan PSU berbunyi,tegangan yang sudah di set turun secara drastis sedangkan
amper meningkat tinggi ini menandakan motherboard dalam kondisi short.
Bongkar unit lepaskan semua device yang terkoneksi ke motherboard putus fuse atau resistor yang
membagi jalur VIN+ ke BAT+,suntik 5V pada jalur yang short ,raba dan temukan lokasi panas ,dahulukan
meraba area processor jika onboard ,area chip set area SMPS,area charger IC,area memory . jika
rangkaian upper dan lower side transistor panas ganti keduanya dan jangan pernah melepas lower side
transistor jika ingin memasukkan tegangan ke dalam sirkuit untuk pengukuran.
10.Mati ADP+tidak sampai ke SMPS/SMPS tidak bekerja
Cek transistor penguat ukur pin 5678 input,pin4 gate,pin 123 output(lihat schema halaman Charger IC) .
Jika input ada,gate 0V suntik pin 4 sebesar nilai input untuk transistor P chanel dan lebih besar dari input
untuk N chanel. Reset charger ic atau jumper.
Jika ini transistor penguat adalah N chanell lepas terlebih dulu baterai Fet mengantisipasi jika konflik
bersumber dari sini.Cek nilai ACDET/ACIN jika melebihi nilai standarisasi Charger IC datasheet ,cek
hambatan resistor pada jalur ini .
Jika ADP+ sudah sampai ke baterai Fet tapi belum sampai ke smps ,abaikan transistor penguat dan
charger IC . Kemudian jika ADP+ melalui resistor sebelum terhubung ke SMPS IC barangkali putus .jika
tidak ada masalah pada point diatas ,ukur impedansi pin penerima sumber tegangan SMPS (VIN) ,Reset
SMPS ic (cabut pasang) dan jika short lakukan penggantian.
Catatan : Jangan sekali kali memasukkan tegangan ke sirkuit jika SMPS dalam kondisi tercabut. Jika
terpaksa harus melakukan pengukuran tanpa SMPS maka lepaslah Upper side transistor N chanel untuk
memutus tegangan ADP+ pada rangkaian Pull up SMPS terlebih dahulu.

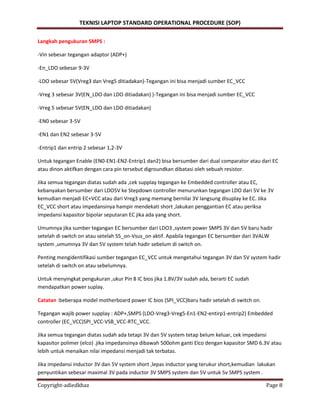

Jika ADP+ sudah sampai ke SMPS (VIN),cek en_ldo-LDO-Vreg3-Vreg5-EN1-EN2-entrip1-entrip2 , Biasakan
mendata jika ada short sirkuit pada titik ukur yang kehilangan tegangan.

Langkah pengukuran SMPS :
-Vin sebesar tegangan adaptor (ADP+)
-En_LDO sebesar 9-3V
-LDO sebesar 5V(Vreg3 dan Vreg5 ditiadakan)-Tegangan ini bisa menjadi sumber EC_VCC
-Vreg 3 sebesar 3V(EN_LDO dan LDO ditiadakan) )-Tegangan ini bisa menjadi sumber EC_VCC
-Vreg 5 sebesar 5V(EN_LDO dan LDO ditiadakan)
-EN0 sebesar 3-5V
-EN1 dan EN2 sebesar 3-5V
-Entrip1 dan entrip 2 sebesar 1,2-3V
Untuk tegangan Enable (EN0-EN1-EN2-Entrip1 dan2) bisa bersumber dari dual comparator atau dari EC
atau dinon aktifkan dengan cara pin tersebut digroundkan dibatasi oleh sebuah resistor.
Jika semua tegangan diatas sudah ada ,cek supplay tegangan ke Embedded controller atau EC,
kebanyakan bersumber dari LDO5V ke Stepdown controller menurunkan tegangan LDO dari 5V ke 3V
kemudian menjadi EC+VCC atau dari Vreg3 yang memang bernilai 3V langsung disuplay ke EC. Jika
EC_VCC short atau impedansinya hampir mendekati short ,lakukan penggantian EC atau periksa
impedansi kapasitor bipolar seputaran EC jika ada yang short.
Umumnya jika sumber tegangan EC bersumber dari LDO3 ,system power SMPS 3V dan 5V baru hadir
setelah di switch on atau setelah S5_on-Vsus_on aktif. Apabila tegangan EC bersumber dari 3VALW
system ,umumnya 3V dan 5V system telah hadir sebelum di switch on.
Penting mengidentifikasi sumber tegangan EC_VCC untuk mengetahui tegangan 3V dan 5V system hadir
setelah di switch on atau sebelumnya.
Untuk menyingkat pengukuran ,ukur Pin 8 IC bios jika 1.8V/3V sudah ada, berarti EC sudah
mendapatkan power suplay.
Catatan :beberapa model motherboard power IC bios (SPI_VCC)baru hadir setelah di switch on.
Tegangan wajib power supplay : ADP+,SMPS (LDO-Vreg3-Vreg5-En1-EN2-entirp1-entrip2) Embedded
controller (EC_VCC)SPI_VCC-VSB_VCC-RTC_VCC.
Jika semua tegangan diatas sudah ada tetapi 3V dan 5V system tetap belum keluar, cek impedansi
kapasitor polimer (elco) .jika impedansinya dibawah 500ohm ganti Elco dengan kapasitor SMD 6.3V atau
lebih untuk menaikan nilai impedansi menjadi tak terbatas.
Jika impedansi inductor 3V dan 5V system short ,lepas inductor yang terukur short,kemudian lakukan
penyuntikan sebesar maximal 3V pada inductor 3V SMPS system dan 5V untuk 5v SMPS system .

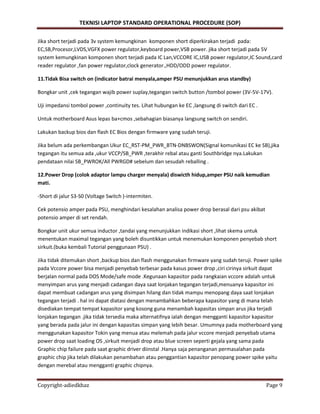

Jika short terjadi pada 3v system kemungkinan komponen short diperkirakan terjadi pada:
EC,SB,Procesor,LVDS,VGFX power regulator,keyboard power,VSB power. jika short terjadi pada 5V
system kemungkinan komponen short terjadi pada IC Lan,VCCORE IC,USB power regulator,IC Sound,card
reader regulator ,fan power regulator,clock generator.,HDD/ODD power regulator.
11.Tidak Bisa switch on (indicator batrai menyala,amper PSU menunjukkan arus standby)
Bongkar unit ,cek tegangan wajib power suplay,tegangan switch button /tombol power (3V-5V-17V).
Uji impedansi tombol power ,continuity tes. Lihat hubungan ke EC ,langsung di switch dari EC .
Untuk motherboard Asus lepas ba+cmos ,sebahagian biasanya langsung switch on sendiri.
Lakukan backup bios dan flash EC Bios dengan firmware yang sudah teruji.
Jika belum ada perkembangan Ukur EC_RST-PM_PWR_BTN-DNBSWON(Signal komunikasi EC ke SB),jika
tegangan itu semua ada ,ukur VCCP/SB_PWR ,terakhir rebal atau ganti Southbridge nya.Lakukan
pendataan nilai SB_PWROK/All PWRGD# sebelum dan sesudah reballing .
12.Power Drop (colok adaptor lampu charger menyala) diswicth hidup,amper PSU naik kemudian
mati.
-Short di jalur S3-S0 (Voltage Switch )-intermiten.
Cek potensio amper pada PSU, menghindari kesalahan analisa power drop berasal dari psu akibat
potensio amper di set rendah.
Bongkar unit ukur semua inductor ,tandai yang menunjukkan indikasi short ,lihat skema untuk
menentukan maximal tegangan yang boleh disuntikkan untuk menemukan komponen penyebab short
sirkuit.(buka kembali Tutorial penggunaan PSU) .
Jika tidak ditemukan short ,backup bios dan flash menggunakan firmware yang sudah teruji. Power spike
pada Vccore power bisa menjadi penyebab terbesar pada kasus power drop ,ciri cirinya sirkuit dapat
berjalan normal pada DOS Mode/safe mode .Kegunaan kapasitor pada rangkaian vccore adalah untuk
menyimpan arus yang menjadi cadangan daya saat lonjakan tegangan terjadi,menuanya kapasitor ini
dapat membuat cadangan arus yang disimpan hilang dan tidak mampu menopang daya saat lonjakan
tegangan terjadi . hal ini dapat diatasi dengan menambahkan beberapa kapasitor yang di mana telah
disediakan tempat tempat kapasitor yang kosong guna menambah kapasitas simpan arus jika terjadi
lonjakan tegangan .jika tidak tersedia maka alternatifnya ialah dengan mengganti kapasitor kapasitor
yang berada pada jalur ini dengan kapasitas simpan yang lebih besar. Umumnya pada motherboard yang
menggunakan kapasitor Tokin yang menua atau melemah pada jalur vccore menjadi penyebab utama
power drop saat loading OS ,sirkuit menjadi drop atau blue screen seperti gejala yang sama pada
Graphic chip failure pada saat graphic driver diinstal .Hanya saja penanganan permasalahan pada
graphic chip jika telah dilakukan penambahan atau penggantian kapasitor penopang power spike yaitu
dengan merebal atau mengganti graphic chipnya.

Perhatikan juga jika ada bekas garapan teknisi sebelumnya,jika ada bersihkan dan lihat/data
kelengkapan komponen .Bandingkan dengan schema atau gambar motherboard yang masih utuh .
Catat penggunaan arus yang terlihat pada amper PSU ,berapa nilai arus maximal yang terpakai sebelum
power drop.
Ukur inductor processor,vgfx,vram,vtt , EC(suson-mainon-Vsus_on-S5_on-slp_s3#-slp_s5#-sus_b-sus-c)
lakukan pencatatan dan tandai titik ukur yang tidak ada lonjakan tegangan sebelum power
drop.Temukan komponen/chip yang short dan lakukan penggantian.
Perhatikan juga jika pin pin yang bengkok dan menyatu, soket usb yang rusak,hitsink yang menempel
diatas kapasitor.
13.Table signal reset diberbagai merek Embedded Controler

14.PENGUKURAN RESET SIGNAL SEBELUM MENGEKSEKUSI SOUTBRIDGE DAN GRAPHIC
CHIPS
Persyaratan Laptop agar bisa swicthing pertama-tama adalah tersedianya 3V dan
5VALW.Berhati2lah jika menemukan 5VALW hilang ,sebaiknya diswitch on dulu karena
sebagian mobo 5VALW baru muncul setelah di switchnon.Kemudian 3V_ALW atau 3VPCU
memberikan suplay power kepada EC ,BIOS IC, South bridge (SB) ,clock generator dan crystal
clock oscylator pada tegangan VALW,Setelah IC bios hidup maka tegangan VSB atau Voltage
swuitch button 3.3V akan muncul .sebagian motherboard laptop akan didapati tegangan pada
switch button sebesar 17V tetapi setelah di switch on tegangan berubah menjadi 3.3V ini
normal.Tombol power (lihat gambar SW1) Untuk menguji tegangan VSB cukup dengan
mengukur adanya tegangan 3V atau 17V pada salah satu pin switch button,tekan power button
(short ke ground) maka tegangan 3V akan berubah menjadi 0V dan kembali ke 3.3V .ini
pertanda tombol power baik .langkah selanjutnya menguji signal yg dikirim tombol power tadi
ke EC(Embedded controler NPCE 885LAODX) nama signal pada gambar ini adalah
NBSWON# sebagian pada EC merk lain EC_ON atau SW_ON apapun nama signalnya yang
terpenting signal yang datang dari SW1 menuju EC,tegangan ini harus respon pada multitester
sama dengan cara menguji tombol button,jika IC BIOS dan firmwarenya baik dan hubungan
interface SPI nya sampai ke EC dan ke SB maka signal RSMRST# akan muncul sebesar

3.3V.signal ini terkadang muncul setelah diswitchon dan sebagian mobo lainnya tanpa suicth on
3,3V sudah hadir.Perhatikan jika mobo memiliki 2 atau 3 IC BIOS.identifikasi EC BIOS yang
biasanya satu halaman schema dengan EC.Signal penting lainnya adalah DNBSWON# ini signal
PWR_BTN atau signal yg dikirimkan oleh EC setelah menerima signal NBSWON# dari tombol
power untuk menghidupkan Southbridge .DNBSWON# wajib hadir 3.3V jika tidak maka mobo
tidak akan bisa di swicth on ,setelah signal ini muncul maka signal SUSC# akan dikirim oleh SB
balik ke EC dan mengaktifkan signal signal VS sebagai triger gate switching driver seperti
VR_ON,SUSON,MAINON,S5_ON atau SLP_S3 ,SLP_S4 dan SLP_S5. dan semua tegangan Vs
untuk Device.
15.MENGIDENTIFIKASI SWITCHING SIGNAL
Persyaratan Motherboard Laptop agar bisa di switch_On, selain signal VSB dari tombol switch
ke EC adalah memastikan EC bios dan Firmware berfungsi dengan baik dengan mengukur signal
RSMRST# pada Pin EC (lihat table RSMRST# pada EC debug pin) .Perbedaan merk dan jenis
EC akan membuat letak titik pengukuran signal akan berbeda ,Signal konfirmasi EC
Bios,firmware dan EC itu sendiri dalam kondisi baik adalah dengan hadirnya 3.3V pada
RSMRST# .Jika pada motherboard terdahulu EC firmware terpisah dari Main firmware, sirkuit
menyediakan ruang/rom penyimpanan bios firmware di dalam IC bios yang berukuran 200ml
atau 150ml.
Cara melakukan pemrograman dapat menggunakan SOIC8/soket IC 8pin dengan cara melepas
IC biosnya. Sementara jika EC bios tidak disediakan rom terpisah,maka pemrograman dapat
dilakukan langsung pada Embedded controller (EC) dengan menggunakan SVOD programmer

tanpa melepas EC,melalui keyboard konektor atau menjumper 8 pin SPI pada kaki EC yang
terhubung ke rom penyimpanan firmwarenya.
Setelah EC hidup maka EC akan menggirimkan signal DNBSWON#(Winbond/nuvoton) untuk
menghidupkan Southbridge Chip ,sedangkan pada ENE signal ini bernama PWRBTN_OUT dan
pada merk ITE signal ini bernama SB_PWRBTN# jika signal ini tidak hadir 3.3V toleransi 10%
maka laptop tidak akan bisa di switch on.Setelah signal ini sampai ke SOUTH BRIGE (SB)
maka SB akan mengirimkan signal SUS_CLK (lihat fariasi namanya pada tabel ECdebug pin)
sebesar 3.3V barulah EC mengeluarkan signal triger enable untuk Bootable device
(SLP_S3/SLP_S4/SLP_S5/SUS_B/SUS_C/SUS_P dll).
Jika signal SB_SW_ON tidak hadir jangan langsung mengeksekusi chip ,pastikan terlebih dahulu
memeriksa signal SB_PWRGD/PWR_OK untuk memastikan bahwa Southbridge telah
mendapatkan power suplay.
16.EMBEDDED CONTROLER DEBUG PINS
EC CHIPS RSMRST# EC_SW PIN VSUS_ON SB_SW PIN S5 PIN
WINBOND
WPCE781E 75 NBSBWON# 95 - DNBSWON# 91 S5_ON 26
WPCE773L 20 KBC_PWRBTN# 95 - PM_PWRBTN# 117 S5_ENABLE 15
WPCE775 20 KBC_PWRBTN# 95 - PM_PWRBTN# 117 S5_ENABLE 15
NUVOTON
NPCE783L
NPCE791L 75 NBSWON# 95 - DNBSWON# 91 S5_ON 26
NPCE795 20 KBC_PWRBTN# 95 19 PM_PWRBTN# 117 S5_ENABLE 14
NPCE885 75 NBSWON# 95 - DNBSWON# 91 S5_ON 26
NPCE985
NPCE985L
ENE
KB926 100 EC_ON 102 - PBTN_OUT 117 SYSON 95
KB3926 -
KB3926 95 NBSWON# 19 112 DNBSWON#1 90 S5_ON 101
KB925
KB9016
KB9022
ITE
IT8502L 99 NBSWON# 125 19/100 DNBSWON# 80 S5_ON 94

IT8502e 80/112 PWR_SW 125 81 PM_PWRBTN# 56/81 -
IT8511E
IT8512E
APENDIC 35 PWR_SW 18 123 PWR_BTN# 56/84 -
IT8512E 33/97/112 NBSWON# 125 81/86 DNBSWON# 80/112 S5_ON 79
IT8572E
IT8500E 112 PWR_SW 125 86 PM_PWRBTN# 56 -
IT8518E 14/95 PWR_ON_EC 125 73/76 PM_PWRBTN# 16/33 V1_5S_ON 30
17.POWER DROP (SWICTH ON KEMUDIAN DROP)
Gejala power drop diatas dapat disebabkan karena adanya ground feedback /short pada
Soutbridge chip atau Graphic Chip .Nama power Southbridge umumnya disebut dengan
PCH_VCC,VCCP_core ,sedangkan nama dari power VGA umumnya disebut dengan VGFX
atau VGA_VCC. Cara mudah mengidentifikasi titik ukur kedua power tersebut adalah dengan
menemukan inductor yang paling berdekatan dengan kedua chip tersebut atau dapat juga dengan
langsung mengukur impedansi Capacitors yang terletak diatas kedua chip tersebut jika ada.
Jika impedansi inductor chip terhadap ground bernilai 0000 ohm atau senilai dengan short maka
dapat dipastikan chip tersebut short ,jika hal ini terjadi maka mereball chip menjadi tidak
berguna dan sebaiknya lakukan penggantian chip.
Jika power terukur normal identifikasi Southbridge signal power good atau pwrok yg umpankan
southbridge kepada processor seperti RSMRST#,H_cpu rest#VDRAM_PWROK .
Selain ini clock generator juga berperan penting untuk meneruskan signal enable untuk
mengaktifkan processor
18.Mengukur LVDS dan signal signal penting untuk menentukan Graphic chip
bermasalah
Menguji kegagalan graphic chip hendaklah kita sudah memastikan Southbridge dalam keadaan
berfungsi dengan baik ,Memastikan processor sudah bekerja , kemudian mengukur ketersediaan
Graphic chip power supply .Jika ketiga hal tersebut diatas sudah dipastikan ada maka titik ukur
VGA failure terletak pada LVDS panel dengan nama signal LVDS_DIGON,LVDS_VDDEN
atau GMCH_EN.
Biasanya jika ini terjadi amper pada PSU sudah cukup tinggi mengingat semua device telah
bekerja.
Pengukuran pada LVDS diwajibkan dalam kondisi LCD/LED cable terpasang .jika tidak
beberapa type motherboard akan mengdisablekan signal LVDS karena tidak mendeteksi adanya
koneksi dari LCD/LED

Mencari signal ini diwajibkan memiliki schematic Motherboard yang bersangkutan , sering
ditemukan kasus bahwa singnal enable ini telah hadir atau telah dikirim oleh Southbridge chip
bagi circuit UMA (VGA tergabung dalam Southbridge chip) atau Graphic chip bagi circuit
Discrete (Soubridge dan VGA chip terpisah) atau Processor bagi circuit APU (VGA tergabung
didalam processor chip),tetapi sircuit LVDS terputus sehingga tidak menghadirkan signal
LCD_VDD .jika hal ini terjadi tentu saja mengeksekusi chip menjadi tidak berguna.

Pada kasus HK1 diatas signal LVDS_VDDEN telah hadir dari VGA chip tetapi dikarenakan
R229 putus maka enable signal utk LCDVCC tidak hadir.
Pada kasus JV50 diatas memang LCD_VDDON dari GMCH AMD RS780M yang tidak hadir
,maka barulah Chip siap untuk dieksekusi.

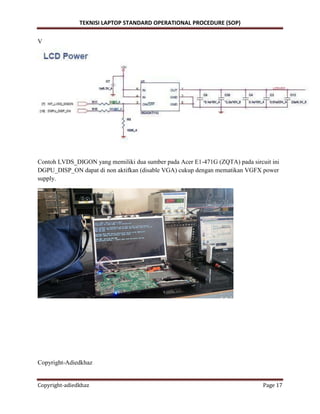

Contoh LVDS_DIGON (ZQG) pada circuit APU yang bersumber dari Processor AMD Brados .

V
Contoh LVDS_DIGON yang memiliki dua sumber pada Acer E1-471G (ZQTA) pada sircuit ini
DGPU_DISP_ON dapat di non aktifkan (disable VGA) cukup dengan mematikan VGFX power
supply.
Copyright-Adiedkhaz

�ݺ�ߣ

TEKNISI_LAPTOP_STANDARD_OPERATIONAL_PROC.pdf

More Related Content

Similar to TEKNISI_LAPTOP_STANDARD_OPERATIONAL_PROC.pdf (16)

Recently uploaded (20)

TEKNISI_LAPTOP_STANDARD_OPERATIONAL_PROC.pdf
