Il documento presenta Terracotta, una soluzione open source per il clustering a livello di JVM, che permette alle applicazioni distribuite di interagire come se fossero su una singola JVM. Viene descritto come Terracotta gestisce la sincronizzazione distribuita, la replicazione delle sessioni e i cambiamenti di oggetti in modo efficiente senza la necessit di nuove API Java. Inoltre, sono forniti dettagli tecnici su configurazioni e strumenti aggiuntivi per ottimizzare l'uso delle JVM in un contesto clusterizzato.
![Simone Federici s.federici@k-tech.it
by K-Tech S.r.l.
Hello World
tutorial/HelloWorld.java
package tutorial;
import java.util.*;
public class HelloWorld {
private List<String> hellos = new ArrayList<String>();
public void sayHello() {
synchronized(hellos) {
hellos.add("Hello, World " + new Date());
for (String hello : hellos) {
System.out.println(hello);
}
}
}
public static void main(String[] args) {
new HelloWorld().sayHello();
}
}
Spring Meeting 2008
Cagliari 3rd Edition](https://image.slidesharecdn.com/terracottaspringmeeting-12631458412156-phpapp01/85/Terracotta-Springmeeting-14-320.jpg)
![Simone Federici s.federici@k-tech.it
by K-Tech S.r.l.
WebFlow
samples/spring/webflow
./start-tomcat[123].sh
./start-load-balancer.sh
http://localhost:8080/webflow/
View Source:
samples/spring/webflow/docs/source.html
Spring Meeting 2008
Cagliari 3rd Edition](https://image.slidesharecdn.com/terracottaspringmeeting-12631458412156-phpapp01/85/Terracotta-Springmeeting-38-320.jpg)
Terracotta Springmeeting
- 1. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Terracotta for Spring: Clustering di beans + Cagliari = Spring Meeting 2008 -------------------- Simone Federici s.federici@gmail.com it_openterracotta@yahoogroups.com Spring Meeting 2008 Cagliari 3rd Edition

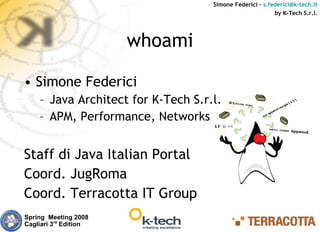

- 2. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. whoami Simone Federici Java Architect for K-Tech S.r.l. APM, Performance, Networks Staff di Java Italian Portal Coord. JugRoma Coord. Terracotta IT Group Spring Meeting 2008 Cagliari 3rd Edition

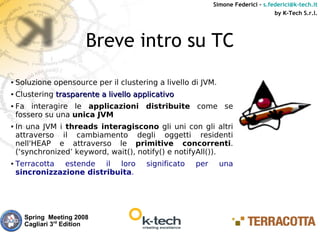

- 3. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Breve intro su TC Soluzione opensource per il clustering a livello di JVM. Clustering trasparente a livello applicativo Fa interagire le applicazioni distribuite come se fossero su una unica JVM In una JVM i threads interagiscono gli uni con gli altri attraverso il cambiamento degli oggetti residenti nell'HEAP e attraverso le primitive concorrenti. (synchronized keyword, wait(), notify() e notifyAll()). Terracotta estende il loro significato per una sincronizzazione distribuita. Spring Meeting 2008 Cagliari 3rd Edition

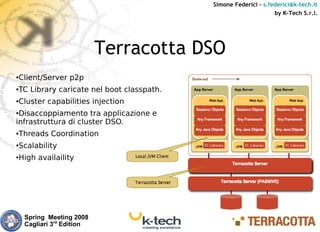

- 4. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Terracotta DSO Client/Server p2p TC Library caricate nel boot classpath. Cluster capabilities injection Disaccoppiamento tra applicazione e infrastruttura di cluster DSO. Threads Coordination Scalability High availaility Spring Meeting 2008 Cagliari 3rd Edition

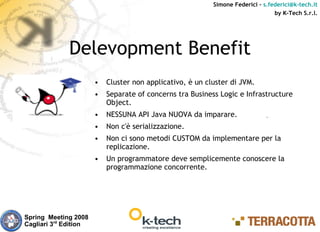

- 5. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Delevopment Benefit Cluster non applicativo, 竪 un cluster di JVM. Separate of concerns tra Business Logic e Infrastructure Object. NESSUNA API Java NUOVA da imparare. Non c'竪 serializzazione. Non ci sono metodi CUSTOM da implementare per la replicazione. Un programmatore deve semplicemente conoscere la programmazione concorrente. Spring Meeting 2008 Cagliari 3rd Edition

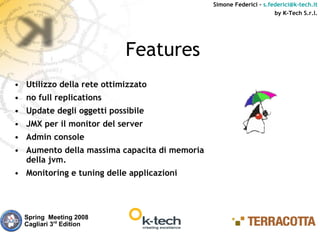

- 6. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Features Utilizzo della rete ottimizzato no full replications Update degli oggetti possibile JMX per il monitor del server Admin console Aumento della massima capacita di memoria della jvm. Monitoring e tuning delle applicazioni Spring Meeting 2008 Cagliari 3rd Edition

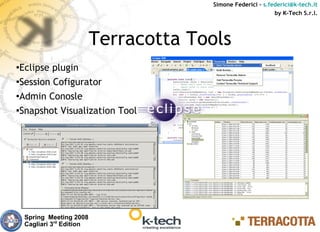

- 7. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Terracotta Tools Eclipse plugin Session Cofigurator Admin Conosle Snapshot Visualization Tool Spring Meeting 2008 Cagliari 3rd Edition

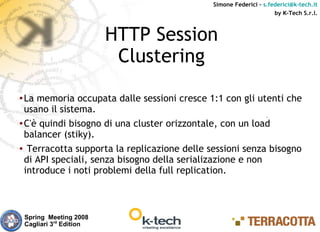

- 8. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. HTTP Session Clustering La memoria occupata dalle sessioni cresce 1:1 con gli utenti che usano il sistema. C'竪 quindi bisogno di una cluster orizzontale, con un load balancer (stiky). Terracotta supporta la replicazione delle sessioni senza bisogno di API speciali, senza bisogno della serializazione e non introduce i noti problemi della full replication. Spring Meeting 2008 Cagliari 3rd Edition

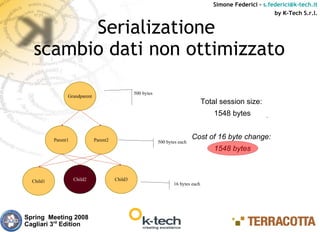

- 9. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Serializatione scambio dati non ottimizzato 500 bytes Grandparent Total session size: 1548 bytes Parent1 Parent2 Cost of 16 byte change: 500 bytes each 1548 bytes Child1 Child2 Child3 16 bytes each Spring Meeting 2008 Cagliari 3rd Edition

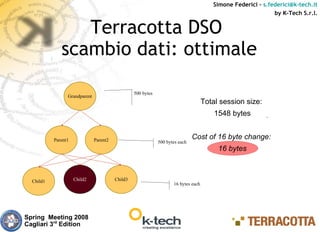

- 10. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Terracotta DSO scambio dati: ottimale 500 bytes Grandparent Total session size: 1548 bytes Parent1 Parent2 Cost of 16 byte change: 500 bytes each 16 bytes Child1 Child2 Child3 16 bytes each Spring Meeting 2008 Cagliari 3rd Edition

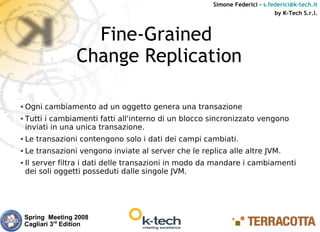

- 11. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Fine-Grained Change Replication Ogni cambiamento ad un oggetto genera una transazione Tutti i cambiamenti fatti all'interno di un blocco sincronizzato vengono inviati in una unica transazione. Le transazioni contengono solo i dati dei campi cambiati. Le transazioni vengono inviate al server che le replica alle altre JVM. Il server filtra i dati delle transazioni in modo da mandare i cambiamenti dei soli oggetti posseduti dalle singole JVM. Spring Meeting 2008 Cagliari 3rd Edition

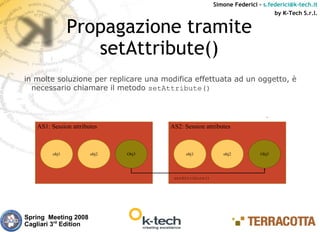

- 12. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Propagazione tramite setAttribute() in molte soluzione per replicare una modifica effettuata ad un oggetto, 竪 necessario chiamare il metodo setAttribute() AS1: Session attributes AS2: Session attributes obj1 obj2 Obj3 obj1 obj2 Obj3 setAttribute() Spring Meeting 2008 Cagliari 3rd Edition

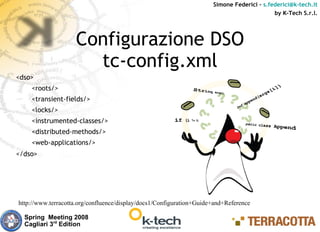

- 13. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Configurazione DSO tc-config.xml <dso> <roots/> <transient-fields/> <locks/> <instrumented-classes/> <distributed-methods/> <web-applications/> </dso> http://www.terracotta.org/confluence/display/docs1/Configuration+Guide+and+Reference Spring Meeting 2008 Cagliari 3rd Edition

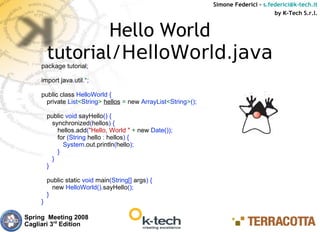

- 14. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Hello World tutorial/HelloWorld.java package tutorial; import java.util.*; public class HelloWorld { private List<String> hellos = new ArrayList<String>(); public void sayHello() { synchronized(hellos) { hellos.add("Hello, World " + new Date()); for (String hello : hellos) { System.out.println(hello); } } } public static void main(String[] args) { new HelloWorld().sayHello(); } } Spring Meeting 2008 Cagliari 3rd Edition

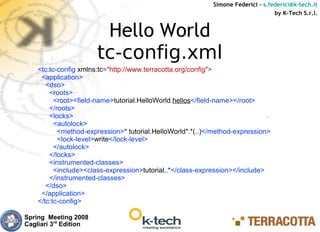

- 15. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Hello World tc-config.xml <tc:tc-config xmlns:tc="http://www.terracotta.org/config"> <application> <dso> <roots> <root><field-name>tutorial.HelloWorld.hellos</field-name></root> </roots> <locks> <autolock> <method-expression>* tutorial.HelloWorld*.*(..)</method-expression> <lock-level>write</lock-level> </autolock> </locks> <instrumented-classes> <include><class-expression>tutorial..*</class-expression></include> </instrumented-classes> </dso> </application> </tc:tc-config> Spring Meeting 2008 Cagliari 3rd Edition

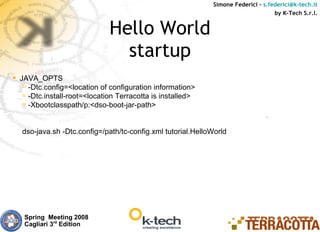

- 16. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Hello World startup JAVA_OPTS -Dtc.config=<location of configuration information> -Dtc.install-root=<location Terracotta is installed> -Xbootclasspath/p:<dso-boot-jar-path> dso-java.sh -Dtc.config=/path/tc-config.xml tutorial.HelloWorld Spring Meeting 2008 Cagliari 3rd Edition

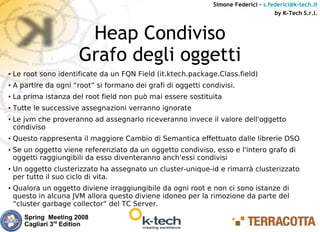

- 17. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Heap Condiviso Grafo degli oggetti Le root sono identificate da un FQN Field (it.ktech.package.Class.field) A partire da ogni root si formano dei grafi di oggetti condivisi. La prima istanza del root field non pu嘆 mai essere sostituita Tutte le successive assegnazioni verranno ignorate Le jvm che proveranno ad assegnarlo riceveranno invece il valore dell'oggetto condiviso Questo rappresenta il maggiore Cambio di Semantica effettuato dalle librerie DSO Se un oggetto viene referenziato da un oggetto condiviso, esso e l'intero grafo di oggetti raggiungibili da esso diventeranno anch'essi condivisi Un oggetto clusterizzato ha assegnato un cluster-unique-id e rimarr clusterizzato per tutto il suo ciclo di vita. Qualora un oggetto diviene irraggiungibile da ogni root e non ci sono istanze di questo in alcuna JVM allora questo diviene idoneo per la rimozione da parte del cluster garbage collector del TC Server. Spring Meeting 2008 Cagliari 3rd Edition

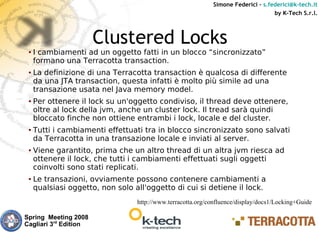

- 18. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Clustered Locks I cambiamenti ad un oggetto fatti in un blocco sincronizzato formano una Terracotta transaction. La definizione di una Terracotta transaction 竪 qualcosa di differente da una JTA transaction, questa infatti 竪 molto pi湛 simile ad una transazione usata nel Java memory model. Per ottenere il lock su un'oggetto condiviso, il thread deve ottenere, oltre al lock della jvm, anche un cluster lock. Il tread sar quindi bloccato finche non ottiene entrambi i lock, locale e del cluster. Tutti i cambiamenti effettuati tra in blocco sincronizzato sono salvati da Terracotta in una transazione locale e inviati al server. Viene garantito, prima che un altro thread di un altra jvm riesca ad ottenere il lock, che tutti i cambiamenti effettuati sugli oggetti coinvolti sono stati replicati. Le transazioni, ovviamente possono contenere cambiamenti a qualsiasi oggetto, non solo all'oggetto di cui si detiene il lock. http://www.terracotta.org/confluence/display/docs1/Locking+Guide Spring Meeting 2008 Cagliari 3rd Edition

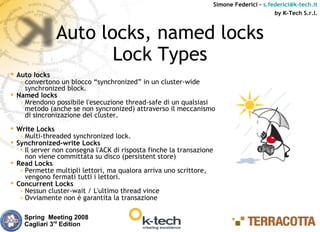

- 19. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Auto locks, named locks Lock Types Auto locks 損 convertono un blocco synchronized in un cluster-wide synchronized block. Named locks 損 Mrendono possibile l'esecuzione thread-safe di un qualsiasi metodo (anche se non syncronized) attraverso il meccanismo di sincronizazione del cluster. Write Locks 損 Multi-threaded synchronized lock. Synchronized-write Locks Il server non consegna l'ACK di risposta finche la transazione non viene committata su disco (persistent store) Read Locks 損 Permette multipli lettori, ma qualora arriva uno scrittore, vengono fermati tutti i lettori. Concurrent Locks 損 Nessun cluster-wait / L'ultimo thread vince 損 Ovviamente non 竪 garantita la transazione Spring Meeting 2008 Cagliari 3rd Edition

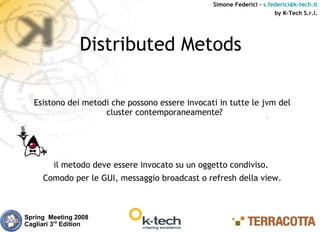

- 20. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Distributed Metods Esistono dei metodi che possono essere invocati in tutte le jvm del cluster contemporaneamente? il metodo deve essere invocato su un oggetto condiviso. Comodo per le GUI, messaggio broadcast o refresh della view. Spring Meeting 2008 Cagliari 3rd Edition

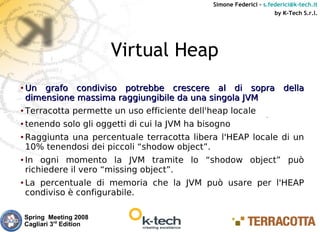

- 21. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Virtual Heap Un grafo condiviso potrebbe crescere al di sopra della dimensione massima raggiungibile da una singola JVM Terracotta permette un uso efficiente dell'heap locale tenendo solo gli oggetti di cui la JVM ha bisogno Raggiunta una percentuale terracotta libera l'HEAP locale di un 10% tenendosi dei piccoli shodow object. In ogni momento la JVM tramite lo shodow object pu嘆 richiedere il vero missing object. La percentuale di memoria che la JVM pu嘆 usare per l'HEAP condiviso 竪 configurabile. Spring Meeting 2008 Cagliari 3rd Edition

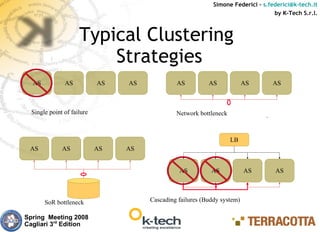

- 22. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Typical Clustering Strategies AS AS AS AS AS AS AS AS Single point of failure Network bottleneck LB AS AS AS AS AS AS AS AS SoR bottleneck Cascading failures (Buddy system) Spring Meeting 2008 Cagliari 3rd Edition

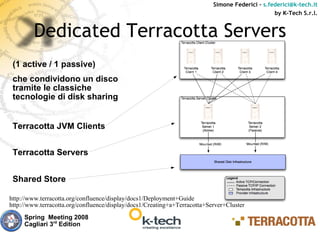

- 23. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Dedicated Terracotta Servers (1 active / 1 passive) che condividono un disco tramite le classiche tecnologie di disk sharing Terracotta JVM Clients Terracotta Servers Shared Store http://www.terracotta.org/confluence/display/docs1/Deployment+Guide http://www.terracotta.org/confluence/display/docs1/Creating+a+Terracotta+Server+Cluster Spring Meeting 2008 Cagliari 3rd Edition

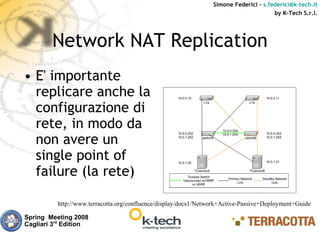

- 24. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Network NAT Replication E' importante replicare anche la configurazione di rete, in modo da non avere un single point of failure (la rete) http://www.terracotta.org/confluence/display/docs1/Network+Active-Passive+Deployment+Guide Spring Meeting 2008 Cagliari 3rd Edition

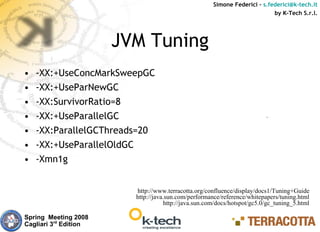

- 25. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. JVM Tuning -XX:+UseConcMarkSweepGC -XX:+UseParNewGC -XX:SurvivorRatio=8 -XX:+UseParallelGC -XX:ParallelGCThreads=20 -XX:+UseParallelOldGC -Xmn1g http://www.terracotta.org/confluence/display/docs1/Tuning+Guide http://java.sun.com/performance/reference/whitepapers/tuning.html http://java.sun.com/docs/hotspot/gc5.0/gc_tuning_5.html Spring Meeting 2008 Cagliari 3rd Edition

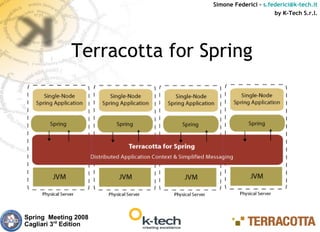

- 26. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Terracotta for Spring Spring Meeting 2008 Cagliari 3rd Edition

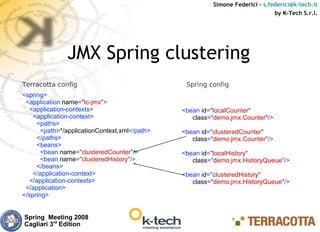

- 27. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. JMX Spring clustering Terracotta config Spring config <spring> <application name="tc-jmx"> <application-contexts> <bean id="localCounter" <application-context> class="demo.jmx.Counter"/> <paths> <path>*/applicationContext.xml</path> <bean id="clusteredCounter" </paths> class="demo.jmx.Counter"/> <beans> <bean name="clusteredCounter"/> <bean id="localHistory" <bean name="clusteredHistory"/> class="demo.jmx.HistoryQueue"/> </beans> </application-context> <bean id="clusteredHistory" </application-contexts> class="demo.jmx.HistoryQueue"/> </application> </spring> Spring Meeting 2008 Cagliari 3rd Edition

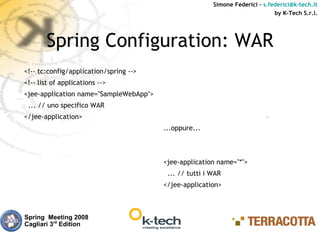

- 28. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: WAR <!-- tc:config/application/spring --> <!-- list of applications --> <jee-application name="SampleWebApp"> ... // uno specifico WAR </jee-application> ...oppure... <jee-application name="*"> ... // tutti i WAR </jee-application> Spring Meeting 2008 Cagliari 3rd Edition

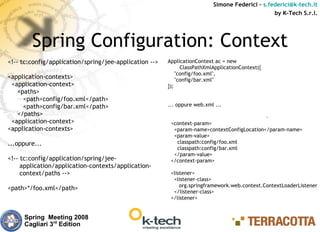

- 29. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Context <!-- tc:config/application/spring/jee-application --> ApplicationContext ac = new ClassPathXmlApplicationContext({ "config/foo.xml", <application-contexts> "config/bar.xml" <application-context> }); <paths> <path>config/foo.xml</path> <path>config/bar.xml</path> ... oppure web.xml ... </paths> <application-context> <context-param> <application-contexts> <param-name>contextConfigLocation</param-name> <param-value> ...oppure... classpath:config/foo.xml classpath:config/bar.xml </param-value> <!-- tc:config/application/spring/jee- </context-param> application/application-contexts/application- context/paths --> <listener> <listener-class> org.springframework.web.context.ContextLoaderListener <path>*/foo.xml</path> </listener-class> </listener> Spring Meeting 2008 Cagliari 3rd Edition

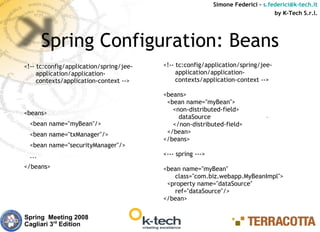

- 30. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Beans <!-- tc:config/application/spring/jee- <!-- tc:config/application/spring/jee- application/application- application/application- contexts/application-context --> contexts/application-context --> <beans> <bean name="myBean"> <non-distributed-field> <beans> dataSource <bean name="myBean"/> </non-distributed-field> <bean name="txManager"/> </bean> </beans> <bean name="securityManager"/> ... <--- spring ---> </beans> <bean name="myBean" class="com.biz.webapp.MyBeanImpl"> <property name="dataSource" ref="dataSource"/> </bean> Spring Meeting 2008 Cagliari 3rd Edition

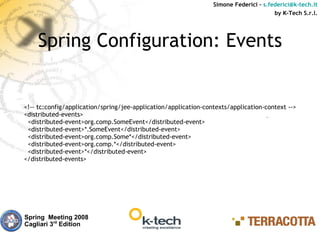

- 31. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Events <!-- tc:config/application/spring/jee-application/application-contexts/application-context --> <distributed-events> <distributed-event>org.comp.SomeEvent</distributed-event> <distributed-event>*.SomeEvent</distributed-event> <distributed-event>org.comp.Some*</distributed-event> <distributed-event>org.comp.*</distributed-event> <distributed-event>*</distributed-event> </distributed-events> Spring Meeting 2008 Cagliari 3rd Edition

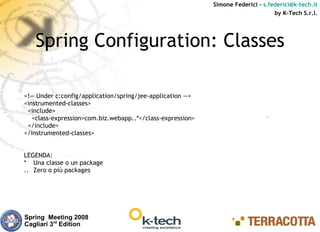

- 32. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Classes <!-- Under c:config/application/spring/jee-application --> <instrumented-classes> <include> <class-expression>com.biz.webapp..*</class-expression> </include> </instrumented-classes> LEGENDA: * Una classe o un package .. Zero o pi湛 packages Spring Meeting 2008 Cagliari 3rd Edition

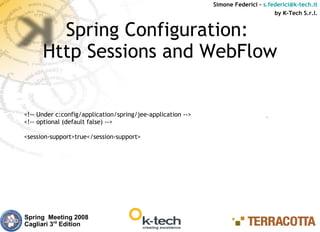

- 33. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Http Sessions and WebFlow <!-- Under c:config/application/spring/jee-application --> <!-- optional (default false) --> <session-support>true</session-support> Spring Meeting 2008 Cagliari 3rd Edition

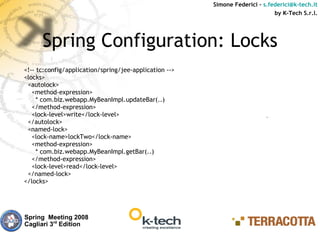

- 34. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Spring Configuration: Locks <!-- tc:config/application/spring/jee-application --> <locks> <autolock> <method-expression> * com.biz.webapp.MyBeanImpl.updateBar(..) </method-expression> <lock-level>write</lock-level> </autolock> <named-lock> <lock-name>lockTwo</lock-name> <method-expression> * com.biz.webapp.MyBeanImpl.getBar(..) </method-expression> <lock-level>read</lock-level> </named-lock> </locks> Spring Meeting 2008 Cagliari 3rd Edition

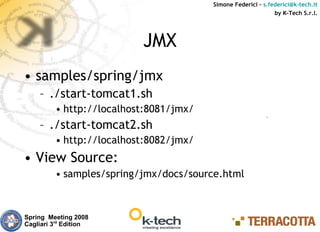

- 35. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. JMX samples/spring/jmx ./start-tomcat1.sh http://localhost:8081/jmx/ ./start-tomcat2.sh http://localhost:8082/jmx/ View Source: samples/spring/jmx/docs/source.html Spring Meeting 2008 Cagliari 3rd Edition

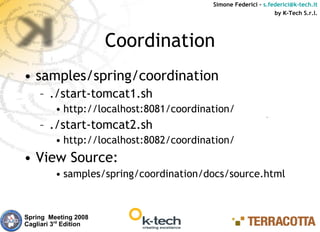

- 36. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Coordination samples/spring/coordination ./start-tomcat1.sh http://localhost:8081/coordination/ ./start-tomcat2.sh http://localhost:8082/coordination/ View Source: samples/spring/coordination/docs/source.html Spring Meeting 2008 Cagliari 3rd Edition

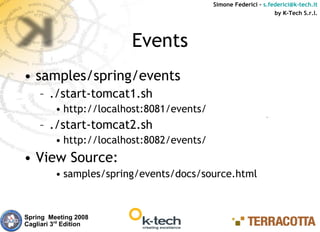

- 37. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Events samples/spring/events ./start-tomcat1.sh http://localhost:8081/events/ ./start-tomcat2.sh http://localhost:8082/events/ View Source: samples/spring/events/docs/source.html Spring Meeting 2008 Cagliari 3rd Edition

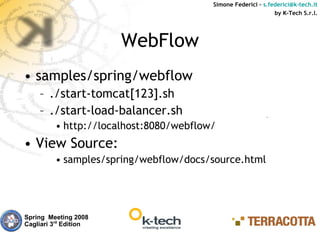

- 38. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. WebFlow samples/spring/webflow ./start-tomcat[123].sh ./start-load-balancer.sh http://localhost:8080/webflow/ View Source: samples/spring/webflow/docs/source.html Spring Meeting 2008 Cagliari 3rd Edition

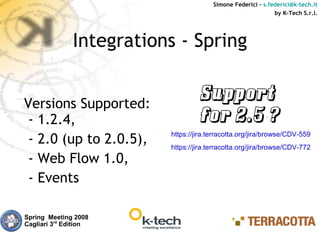

- 39. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Integrations - Spring Versions Supported: Support - 1.2.4, for 2.5 ? https://jira.terracotta.org/jira/browse/CDV-559 - 2.0 (up to 2.0.5), https://jira.terracotta.org/jira/browse/CDV-772 - Web Flow 1.0, - Events Spring Meeting 2008 Cagliari 3rd Edition

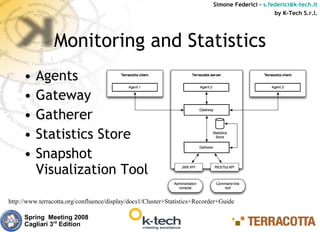

- 40. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Monitoring and Statistics Agents Gateway Gatherer Statistics Store Snapshot Visualization Tool http://www.terracotta.org/confluence/display/docs1/Cluster+Statistics+Recorder+Guide Spring Meeting 2008 Cagliari 3rd Edition

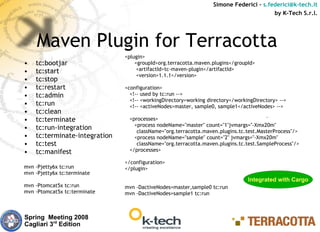

- 41. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Maven Plugin for Terracotta <plugin> tc:bootjar <groupId>org.terracotta.maven.plugins</groupId> tc:start <artifactId>tc-maven-plugin</artifactId> <version>1.1.1</version> tc:stop tc:restart <configuration> tc:admin <!-- used by tc:run --> <!-- <workingDirectory>working directory</workingDirectory> --> tc:run <!-- <activeNodes>master, sample0, sample1</activeNodes> --> tc:clean tc:terminate <processes> <process nodeName="master" count="1"jvmargs="-Xmx20m" tc:run-integration className="org.terracotta.maven.plugins.tc.test.MasterProcess"/> tc:terminate-integration <process nodeName="sample" count="2" jvmargs="-Xmx20m" tc:test className="org.terracotta.maven.plugins.tc.test.SampleProcess"/> tc:manifest </processes> </configuration> mvn -Pjetty6x tc:run </plugin> mvn -Pjetty6x tc:terminate Integrated with Cargo mvn -Ptomcat5x tc:run mvn -DactiveNodes=master,sample0 tc:run mvn -Ptomcat5x tc:terminate mvn -DactiveNodes=sample1 tc:run Spring Meeting 2008 Cagliari 3rd Edition
- 42. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Supported integrations 'Supported' significa: Basta aggiungere un modulo per clusterizzare la tua applicazione No c'竪 bisogno di alcun setup Con Terracotta DSO tutto continua a funzionare Tecnicamente, Terracotta supporta tutte le integrazioni di tutto ci嘆 che gira su una JVM Spring Meeting 2008 Cagliari 3rd Edition

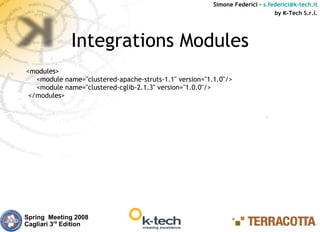

- 43. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Integrations Modules <modules> <module name="clustered-apache-struts-1.1" version="1.1.0"/> <module name="clustered-cglib-2.1.3" version="1.0.0"/> </modules> Spring Meeting 2008 Cagliari 3rd Edition

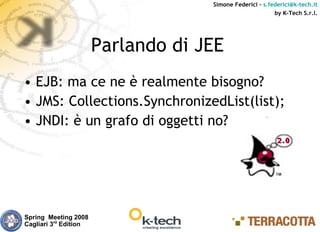

- 44. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Parlando di JEE EJB: ma ce ne 竪 realmente bisogno? JMS: Collections.SynchronizedList(list); JNDI: 竪 un grafo di oggetti no? Spring Meeting 2008 Cagliari 3rd Edition

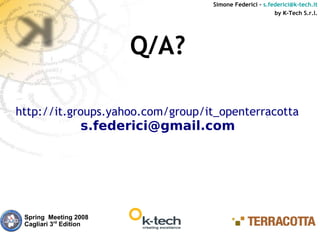

- 45. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Q/A? http://it.groups.yahoo.com/group/it_openterracotta/ s.federici@gmail.com Spring Meeting 2008 Cagliari 3rd Edition

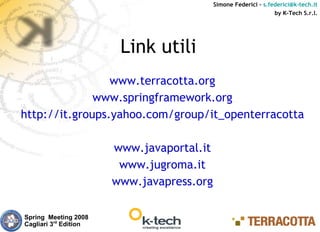

- 46. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Link utili www.terracotta.org www.springframework.org http://it.groups.yahoo.com/group/it_openterracotta www.javaportal.it www.jugroma.it www.javapress.org Spring Meeting 2008 Cagliari 3rd Edition
- 47. Simone Federici s.federici@k-tech.it by K-Tech S.r.l. Ringraziamenti Massimiliano Dess狸 Jug Sardegna Jonas Boner - Terracotta, Inc. K-Tech S.r.l. Spring Meeting 2008 Cagliari 3rd Edition
