Tìm hiểu về van trong Công nghiệp hóa học
- 3. TÌM HIỂU VỀ VAN TRONG CÔNG NGHIỆP HÓA HỌC
- 4. TRƯỜNG ĐẠI HỌC MỎ-ĐỊA CHẤT KHOA DẦU KHÍ BỘ MÔN LỌC HÓA DẦU TIỂU LUẬN:TÌM HIỂU VỀ VAN TRONG CÔNG NGHỆ HÓA HỌC 1.Nguyễn Quốc Cường 2.Trần Ngọc Dũng 3.Nguyễn Văn Dự 4.Nguyễn Minh Giang 5.Kim Thanh Hà 6.Khúc Thị Hằng Nhóm sinh viên thực hiện Giáo viên hướng dẫn :TS.VŨVĂNTOÀN

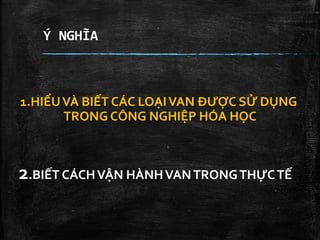

- 5. Ý NGHĨA 1.HIỂUVÀ BIẾT CÁC LOẠIVAN ĐƯỢC SỬ DỤNG TRONG CÔNG NGHIỆP HÓA HỌC 2.BIẾT CÁCHVẬN HÀNHVANTRONGTHỰCTẾ
- 6. NỘI DUNG 1.CÁC LOẠIVANTRONG CÔNG NGHIỆP HÓA HỌC 2.CÁCHTHỨCVẬN HÀNHVAN 3.TÀI LIỆUTHAM KHẢO
- 7. CÁC LOẠI VAN TRONG CÔNG NGHIỆP HÓA HỌC 1.VAN CỬA 2.VAN CẦU 3.VAN NÚT 4.VAN BƯỚM 5.VAN MÀNG 6.VAN MỘT CHIỀU 7.VAN BI 8.VAN AN TOÀN 9.VAN ĐIỀU KHIỂN 10.VAN ĐIỆN TỪ

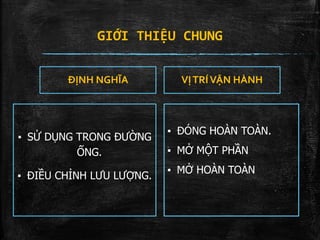

- 8. GIỚI THIỆU CHUNG ĐỊNH NGHĨA ▪ SỬ DỤNG TRONG ĐƯỜNG ỐNG. ▪ ĐIỀU CHỈNH LƯU LƯỢNG. VỊTRÍVẬN HÀNH ▪ ĐÓNG HOÀN TOÀN. ▪ MỞ MỘT PHẦN ▪ MỞ HOÀN TOÀN

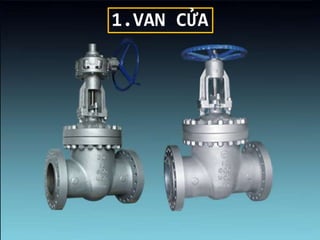

- 9. 1.VAN CỬA

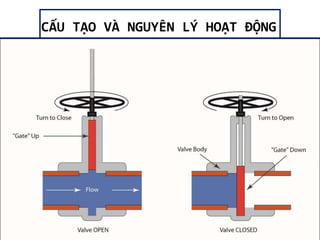

- 10. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘN

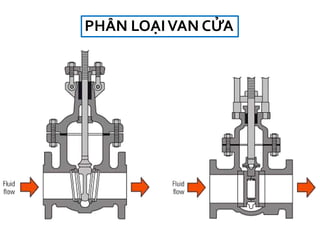

- 11. PHÂN LOẠIVAN CỬA

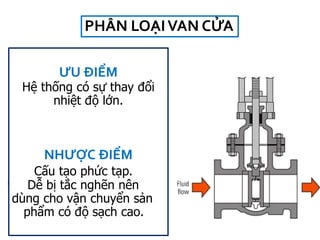

- 12. PHÂN LOẠIVAN CỬA ƯU ĐIỂM Hệ thống có sự thay đổi nhiệt độ lớn. NHƯỢC ĐIỂM Cấu tạo phức tạp. Dễ bị tắc nghẽn nên dùng cho vận chuyển sản phẩm có độ sạch cao.

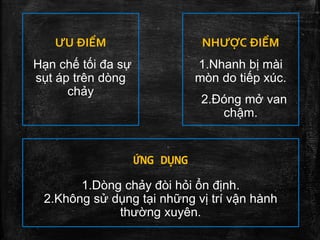

- 13. ỨNG DỤNG 1.Dòng chảy đòi hỏi ổn định. 2.Không sử dụng tại những vị trí vận hành thường xuyên. ƯU ĐIỂM Hạn chế tối đa sự sụt áp trên dòng chảy NHƯỢC ĐIỂM 1.Nhanh bị mài mòn do tiếp xúc. 2.Đóng mở van chậm.

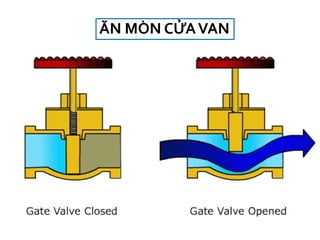

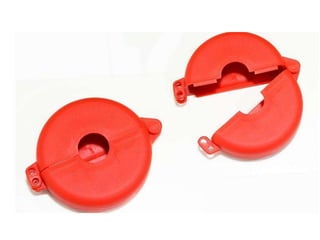

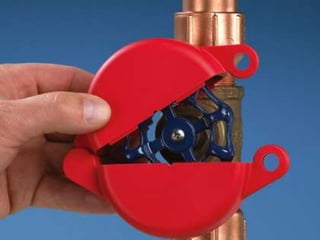

- 14. ĂN MÒN ỬAմ

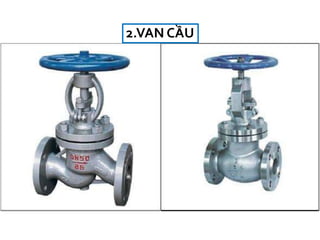

- 17. 2.VAN CẦU

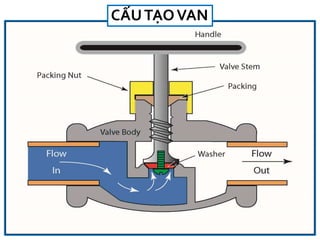

- 18. ẤUẠOմ

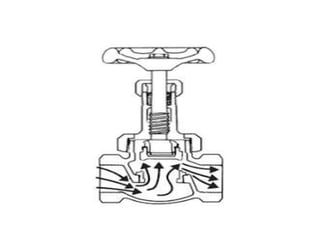

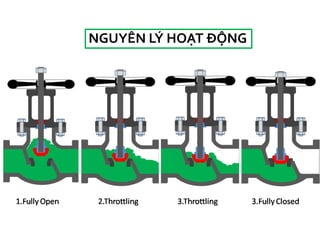

- 19. NGUYÊN LÝ HOẠT ĐỘN

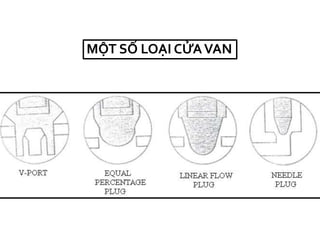

- 21. MỘT SỐ LOẠI ỬAմ
- 22. ỨNG DỤNG 1.Dùng tại vị trí vận hành thường xuyên. 2.Điều tiết,phân chia dòng chảy. ƯU ĐIỂM 1.Ăn mòn ít. 2.Ăn mòn đồng đều ở các vị trí. NHƯỢC ĐIỂM Sụt áp của dòng chảy qua van lớn.

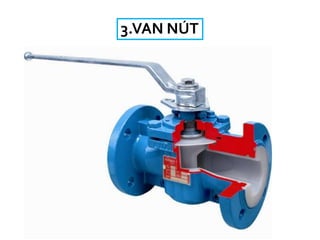

- 23. 3.VAN NÚT

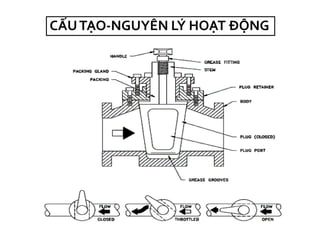

- 24. CẤUTẠO-NGUYÊN LÝ HOẠT ĐỘN

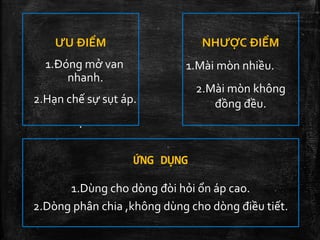

- 25. ỨNG DỤNG 1.Dùng cho dòng đòi hỏi ổn áp cao. 2.Dòng phân chia ,không dùng cho dòng điều tiết. ƯU ĐIỂM 1.Đóng mở van nhanh. 2.Hạn chế sự sụt áp. . NHƯỢC ĐIỂM 1.Mài mòn nhiều. 2.Mài mòn không đồng đều.

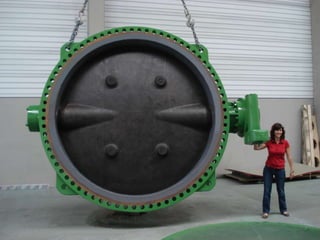

- 26. 4.VAN BƯỚM

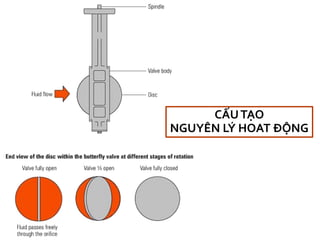

- 27. CẤUTẠO NGUYÊN LÝ HOAT ĐỘN

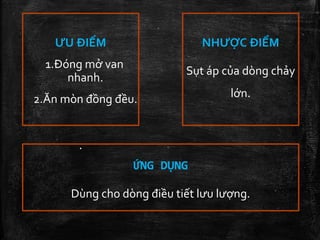

- 28. ỨNG DỤNG Dùng cho dòng điều tiết lưu lượng. ƯU ĐIỂM 1.Đóng mở van nhanh. 2.Ăn mòn đồng đều. . NHƯỢC ĐIỂM Sụt áp của dòng chảy lớn.

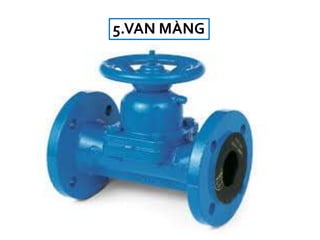

- 29. 5.VAN MÀNG

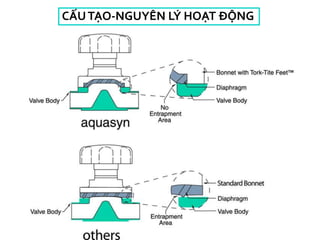

- 30. CẤUTẠO-NGUYÊN LÝ HOẠT ĐỘN

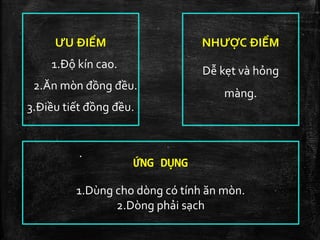

- 31. ỨNG DỤNG 1.Dùng cho dòng có tính ăn mòn. 2.Dòng phải sạch ƯU ĐIỂM 1.Độ kín cao. 2.Ăn mòn đồng đều. 3.Điều tiết đồng đều. . NHƯỢC ĐIỂM Dễ kẹt và hỏng màng.

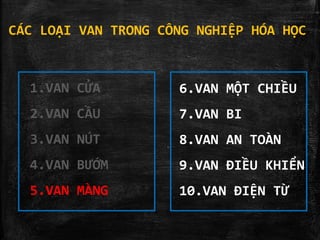

- 32. CÁC LOẠI VAN TRONG CÔNG NGHIỆP HÓA HỌC 1.VAN CỬA 2.VAN CẦU 3.VAN NÚT 4.VAN BƯỚM 5.VAN MÀNG 6.VAN MỘT CHIỀU 7.VAN BI 8.VAN AN TOÀN 9.VAN ĐIỀU KHIỂN 10.VAN ĐIỆN TỪ
- 33. 6.VAN MỘT CHIỀU

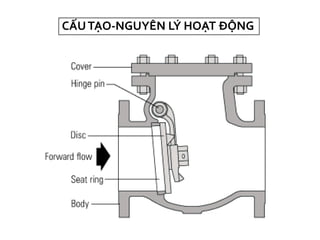

- 34. CẤUTẠO-NGUYÊN LÝ HOẠT ĐỘN

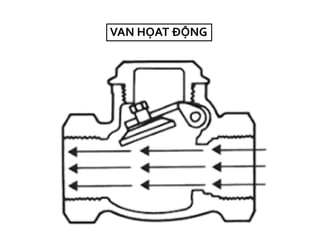

- 35. VAN HỌAT ĐỘN

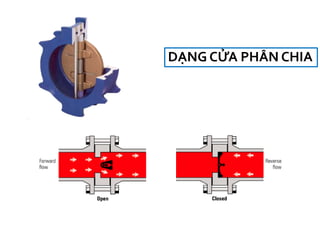

- 36. DẠNG CỬA PHÂN CHIA

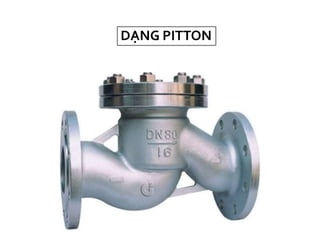

- 37. DẠNG PITTON

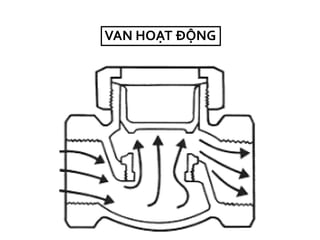

- 38. VAN HOẠT ĐỘN

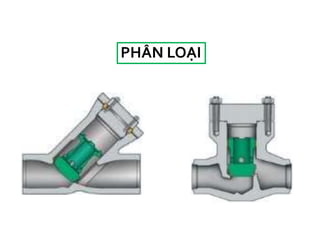

- 39. PHÂN LOẠI

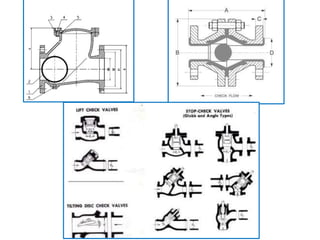

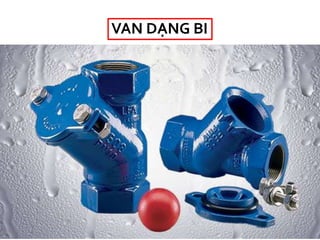

- 40. VAN DẠNG BI

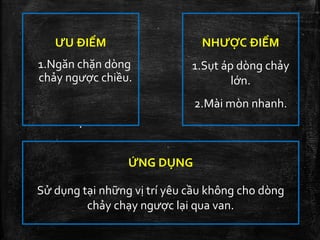

- 42. ỨNG DỤNG Sử dụng tại những vị trí yêu cầu không cho dòng chảy chạy ngược lại qua van. ƯU ĐIỂM 1.Ngăn chặn dòng chảy ngược chiều. . NHƯỢC ĐIỂM 1.Sụt áp dòng chảy lớn. 2.Mài mòn nhanh.

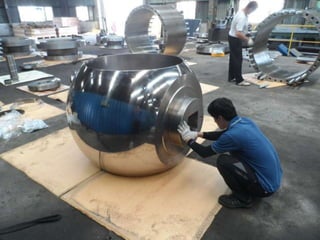

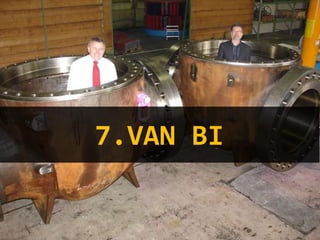

- 43. 7.VAN BI

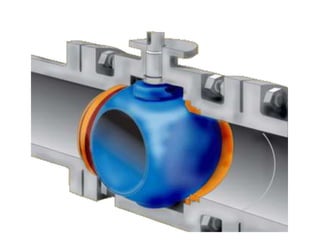

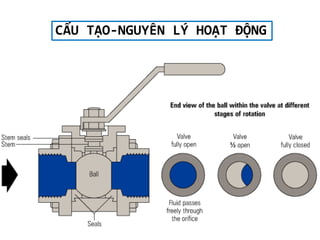

- 45. CẤU TẠO-NGUYÊN LÝ HOẠT ĐỘN

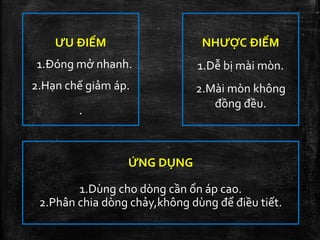

- 47. ỨNG DỤNG 1.Dùng cho dòng cần ổn áp cao. 2.Phân chia dòng chảy,không dùng để điều tiết. ƯU ĐIỂM 1.Đóng mở nhanh. 2.Hạn chế giảm áp. . NHƯỢC ĐIỂM 1.Dễ bị mài mòn. 2.Mài mòn không đồng đều.

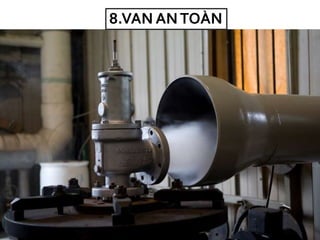

- 48. 8.VAN ANTOÀN

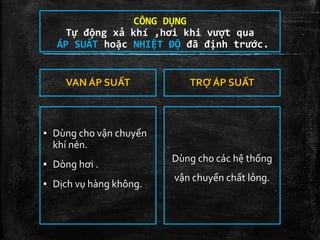

- 49. CÔNG DỤNG Tự động xả khí ,hơi khi vượt qua ÁP SUẤT hoặc NHIỆT ĐỘ đã định trước. VAN ÁP SUẤT ▪ Dùng cho vận chuyển khí nén. ▪ Dòng hơi . ▪ Dịch vụ hàng không. TRỢ ÁP SUẤT Dùng cho các hệ thống vận chuyển chất lỏng.

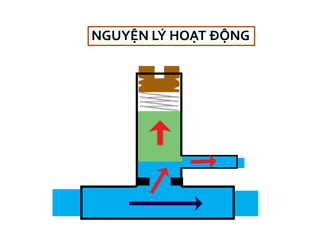

- 50. NGUYỆN LÝ HOẠT ĐỘN

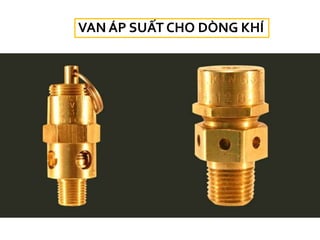

- 51. VAN ÁP SUẤT CHO DÒNG KHÍ

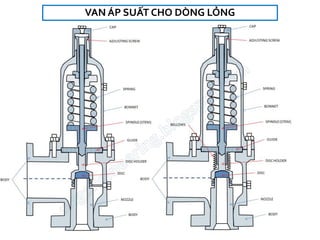

- 52. VAN ÁP SUẤT CHO DÒNG LỎNG

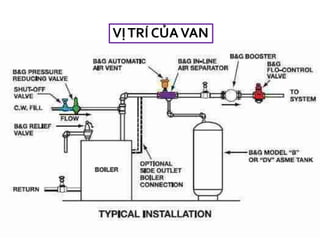

- 53. VỊTRÍ CỦAVAN

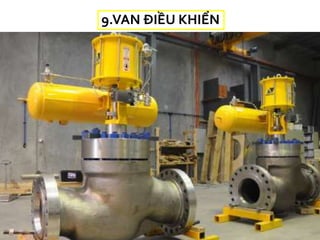

- 54. 9.VAN ĐIỀU KHIỂN

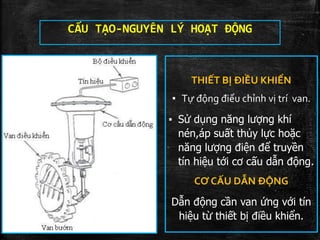

- 55. CẤU TẠO-NGUYÊN LÝ HOẠT ĐỘN THIẾT BỊ ĐIỀU KHIỂN ▪ Tự động điểu chỉnh vị trí van. ▪ Sử dụng năng lượng khí nén,áp suất thủy lực hoặc năng lượng điện để truyền tín hiệu tới cơ cấu dẫn động. CƠ CẤU DẪN ĐỘN Dẫn động cần van ứng với tín hiệu từ thiết bị điều khiển.

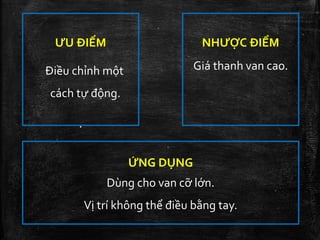

- 56. ỨNG DỤNG Dùng cho van cỡ lớn. Vị trí không thể điều bằng tay. ƯU ĐIỂM Điều chỉnh một cách tự động. . NHƯỢC ĐIỂM Giá thanh van cao.

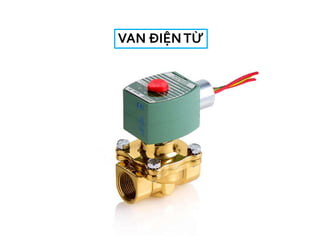

- 57. VAN ĐIỆNTỪ

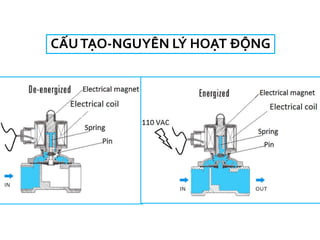

- 58. CẤUTẠO-NGUYÊN LÝ HOẠT ĐỘN

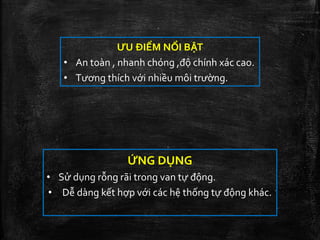

- 59. ƯU ĐIỂM NỔI BẬT • An toàn , nhanh chóng ,độ chính xác cao. • Tương thích với nhiều môi trường. ỨNG DỤNG • Sử dụng rỗng rãi trong van tự động. • Dễ dàng kết hợp với các hệ thống tự động khác.

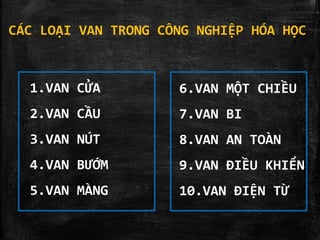

- 60. CÁC LOẠI VAN TRONG CÔNG NGHIỆP HÓA HỌC 1.VAN CỬA 2.VAN CẦU 3.VAN NÚT 4.VAN BƯỚM 5.VAN MÀNG 6.VAN MỘT CHIỀU 7.VAN BI 8.VAN AN TOÀN 9.VAN ĐIỀU KHIỂN 10.VAN ĐIỆN TỪ

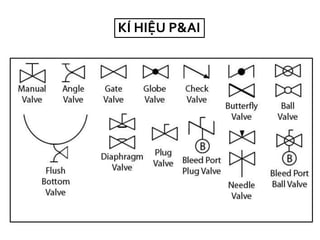

- 61. KÍ HIỆU P&AI
- 62. NỘI DUNG 1.CÁC LOẠIVANTRONG CÔNG NGHIỆP HÓA HỌC 2.CÁCHTHỨCVẬN HÀNHVAN 3.TÀI LIỆUTHAM KHẢO

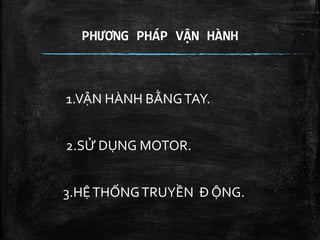

- 63. PHƯƠNG PHÁP VẬN HÀNH 1.VẬN HÀNH BẰNGTAY. 2.SỬ DỤNG MOTOR. 3.HỆTHỐNGTRUYỀN Đ ỘNG.

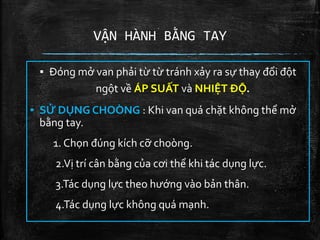

- 64. VẬN HÀNH BẰNG TAY ▪ Đóng mở van phải từ từ tránh xảy ra sự thay đổi đột ngột về ÁP SUẤT và NHIỆT ĐỘ. ▪ SỬ DỤNG CHOÒNG : Khi van quá chặt không thể mở bằng tay. 1. Chọn đúng kích cỡ choòng. 2.Vị trí cân bằng của cơi thể khi tác dụng lực. 3.Tác dụng lực theo hướng vào bản thân. 4.Tác dụng lực không quá mạnh.
- 65. THƯỜNG XUYÊN BÔI DẦU MỠ ĐỂVAN HOẠT ĐỘNTỐTVÀTUỔITHỌ LÂU DÀI.
- 66. NỘI DUNG 1.CÁC LOẠIVANTRONG CÔNG NGHIỆP HÓA HỌC 2.CÁCHTHỨCVẬN HÀNHVAN 3.TÀI LIỆUTHAM KHẢO

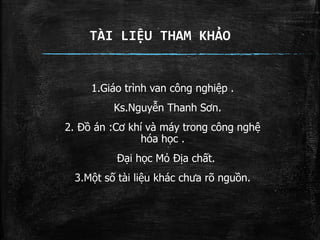

- 67. TÀI LIỆU THAM KHẢO 1.Giáo trình van công nghiệp . Ks.Nguyễn Thanh Sơn. 2. Đồ án :Cơ khí và máy trong công nghệ hóa học . Đại học Mỏ Địa chất. 3.Một số tài liệu khác chưa rõ nguồn.
