Topologi jaringan
- 1. AdityaA. P. Adya D. BayuA. P. M. Nugratama S. XI IPA 1 TOPOLOGI JARINGAN

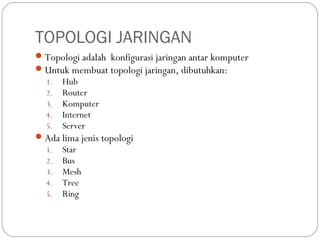

- 2. TOPOLOGI JARINGAN Topologi adalah konfigurasi jaringan antar komputer Untuk membuat topologi jaringan, dibutuhkan: 1. Hub 2. Router 3. Komputer 4. Internet 5. Server Ada lima jenis topologi 1. Star 2. Bus 3. Mesh 4. Tree 5. Ring

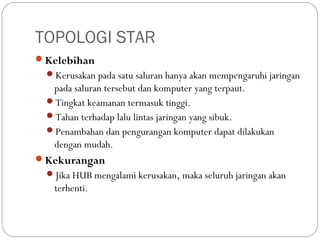

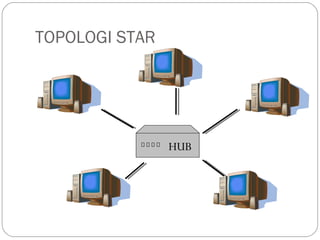

- 4. TOPOLOGI STAR Kelebihan Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan komputer yang terpaut. Tingkat keamanan termasuk tinggi. Tahan terhadap lalu lintas jaringan yang sibuk. Penambahan dan pengurangan komputer dapat dilakukan dengan mudah. Kekurangan Jika HUB mengalami kerusakan, maka seluruh jaringan akan terhenti.

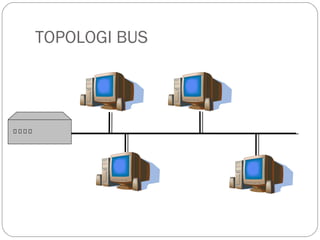

- 5. TOPOLOGI BUS

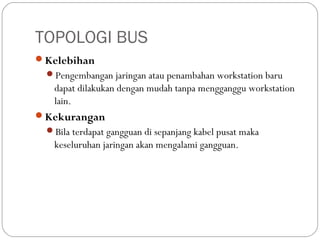

- 6. TOPOLOGI BUS Kelebihan Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kekurangan Bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

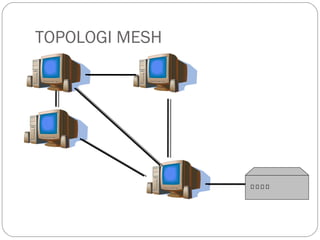

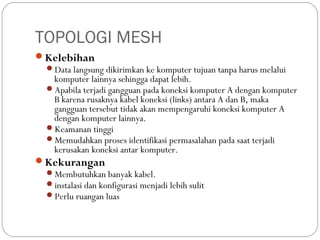

- 8. TOPOLOGI MESH Kelebihan Data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih. Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya. Keamanan tinggi Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer. Kekurangan Membutuhkan banyak kabel. instalasi dan konfigurasi menjadi lebih sulit Perlu ruangan luas

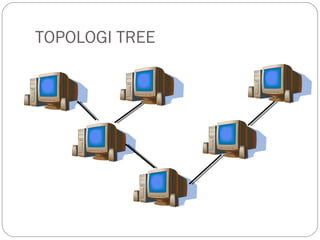

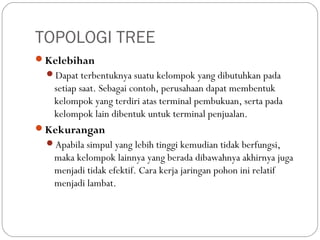

- 10. TOPOLOGI TREE Kelebihan Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Kekurangan Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

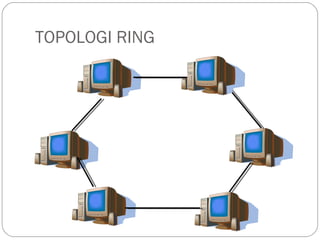

- 11. TOPOLOGI RING

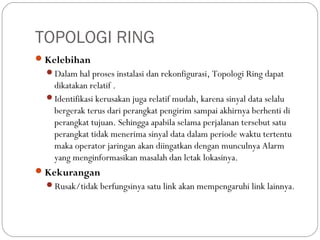

- 12. TOPOLOGI RING Kelebihan Dalam hal proses instalasi dan rekonfigurasi, Topologi Ring dapat dikatakan relatif . Identifikasi kerusakan juga relatif mudah, karena sinyal data selalu bergerak terus dari perangkat pengirim sampai akhirnya berhenti di perangkat tujuan. Sehingga apabila selama perjalanan tersebut satu perangkat tidak menerima sinyal data dalam periode waktu tertentu maka operator jaringan akan diingatkan dengan munculnya Alarm yang menginformasikan masalah dan letak lokasinya. Kekurangan Rusak/tidak berfungsinya satu link akan mempengaruhi link lainnya.
