Topologi tik anggi
- 1. By : Puspa Indah Anggraini

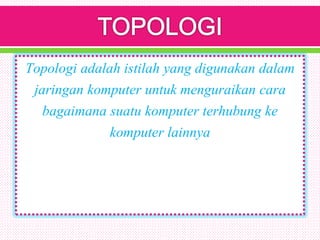

- 2. Topologi adalah istilah yang digunakan dalam jaringan komputer untuk menguraikan cara bagaimana suatu komputer terhubung ke komputer lainnya

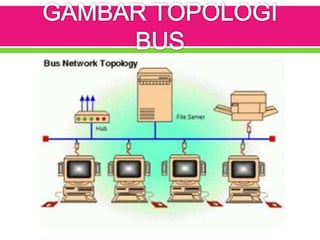

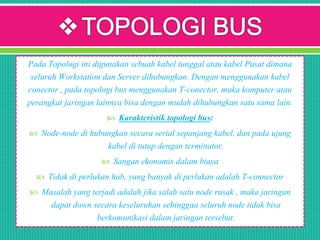

- 3. Pada Topologi ini digunakan sebuah kabel tunggal atau kabel Pusat dimana seluruh Workstation dan Server dihubungkan. Dengan menggunakan kabel conector , pada topologi bus menggunakan T-conector, maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Karakteristik topologi bus: Node-node di hubungkan secara serial sepanjang kabel, dan pada ujung kabel di tutup dengan terminator. Sangan ekonomis dalam biaya Tidak di perlukan hub, yang banyak di perlukan adalah T-connector Masalah yang terjadi adalah jika salah satu node rusak , maka jaringan dapat down secara keseluruhan sehinggaa seluruh node tidak bisa berkomunikasi dalam jaringan tersebut.

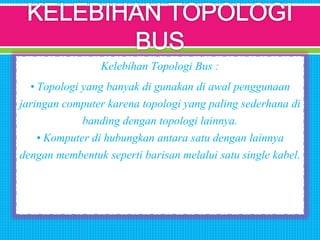

- 4. Kelebihan Topologi Bus : Topologi yang banyak di gunakan di awal penggunaan jaringan computer karena topologi yang paling sederhana di banding dengan topologi lainnya. Komputer di hubungkan antara satu dengan lainnya dengan membentuk seperti barisan melalui satu single kabel.

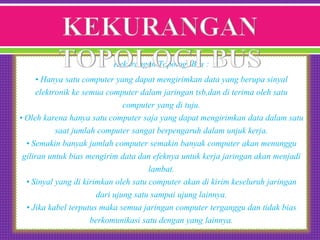

- 5. Kekurangan Topologi Bus : Hanya satu computer yang dapat mengirimkan data yang berupa sinyal elektronik ke semua computer dalam jaringan tsb,dan di terima oleh satu computer yang di tuju. Oleh karena hanya satu computer saja yang dapat mengirimkan data dalam satu saat jumlah computer sangat berpengaruh dalam unjuk kerja. Semakin banyak jumlah computer semakin banyak computer akan menunggu giliran untuk bias mengirim data dan efeknya untuk kerja jaringan akan menjadi lambat. Sinyal yang di kirimkan oleh satu computer akan di kirim keseluruh jaringan dari ujung satu sampai ujung lainnya. Jika kabel terputus maka semua jaringan computer terganggu dan tidak bias berkomunikasi satu dengan yang lainnya.

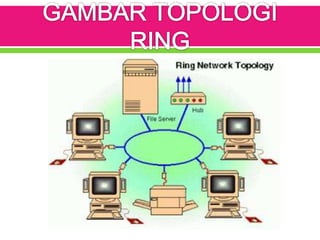

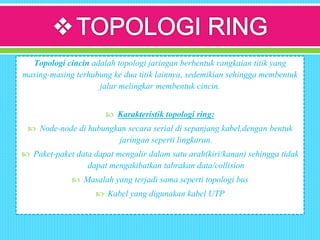

- 7. Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Karakteristik topologi ring: Node-node di hubungkan secara serial di sepanjang kabel,dengan bentuk jaringan seperti lingkaran. Paket-paket data dapat mengalir dalam satu arah(kiri/kanan) sehingga tidak dapat mengakibatkan tabrakan data/collision Masalah yang terjadi sama seperti topologi bus Kabel yang digunakan kabel UTP

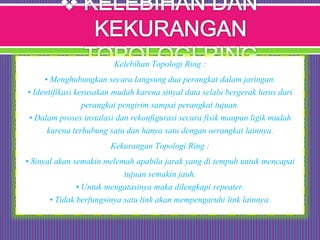

- 8. Kelebihan Topologi Ring : Menghubungkan secara langsung dua perangkat dalam jaringan. Identifikasi kerusakan mudah karena sinyal data selalu bergerak lurus dari perangkat pengirim sampai perangkat tujuan. Dalam proses instalasi dan rekonfigurasi secara fisik maupun ligik mudah karena terhubung satu dan hanya satu dengan oerangkat lainnya. Kekurangan Topologi Ring : Sinyal akan semakin melemah apabila jarak yang di tempuh untuk mencapai tujuan semakin jauh. Untuk mengatasinya maka dilengkapi repeater. Tidak berfungsinya satu link akan mempengaruhi link lainnya.

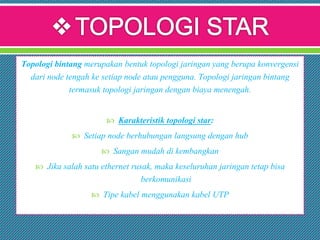

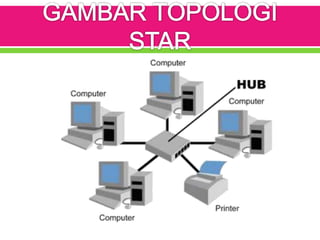

- 10. Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah. Karakteristik topologi star: Setiap node berhubungan langsung dengan hub Sangan mudah di kembangkan Jika salah satu ethernet rusak, maka keseluruhan jaringan tetap bisa berkomunikasi Tipe kabel menggunakan kabel UTP

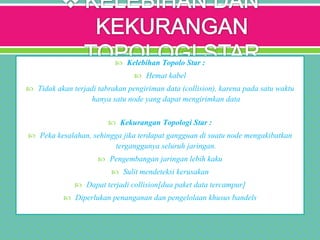

- 11. Kelebihan Topolo Star : Hemat kabel Tidak akan terjadi tabrakan pengiriman data (collision), karena pada satu waktu hanya satu node yang dapat mengirimkan data Kekurangan Topologi Star : Peka kesalahan, sehingga jika terdapat gangguan di suatu node mengakibatkan terganggunya seluruh jaringan. Pengembangan jaringan lebih kaku Sulit mendeteksi kerusakan Dapat terjadi collision[dua paket data tercampur] Diperlukan penanganan dan pengelolaan khusus bandels

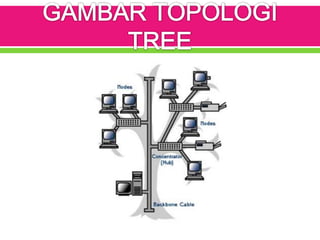

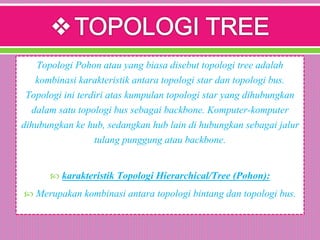

- 13. Topologi Pohon atau yang biasa disebut topologi tree adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone. karakteristik Topologi Hierarchical/Tree (Pohon): Merupakan kombinasi antara topologi bintang dan topologi bus.

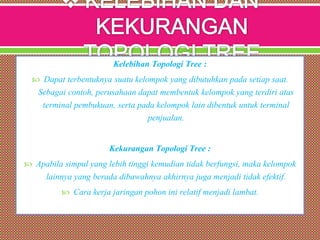

- 14. Kelebihan Topologi Tree : Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Kekurangan Topologi Tree : Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

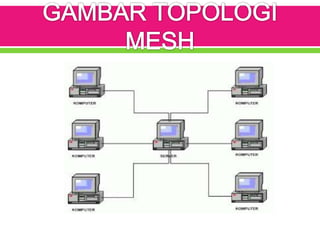

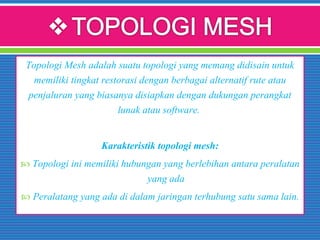

- 16. Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software. Karakteristik topologi mesh: Topologi ini memiliki hubungan yang berlebihan antara peralatan yang ada Peralatang yang ada di dalam jaringan terhubung satu sama lain.

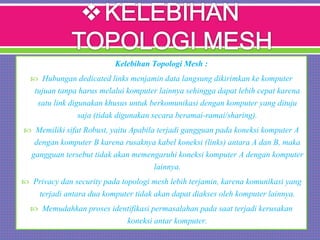

- 17. Kelebihan Topologi Mesh : Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing). Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya. Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya. Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

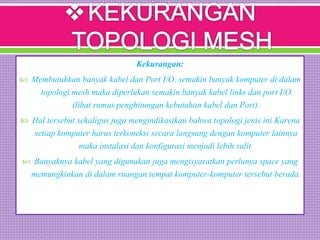

- 18. Kekurangan: Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port). Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit. Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

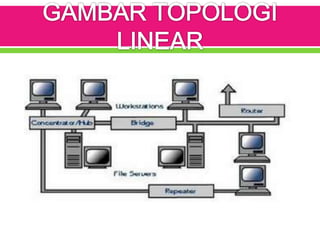

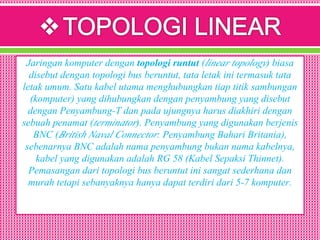

- 20. Jaringan komputer dengan topologi runtut (linear topology) biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator). Penyambung yang digunakan berjenis BNC (British Naval Connector: Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.

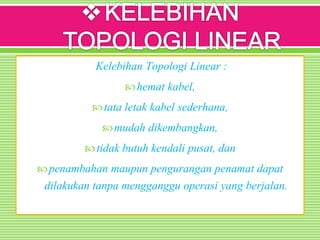

- 21. Kelebihan Topologi Linear : hemat kabel, tata letak kabel sederhana, mudah dikembangkan, tidak butuh kendali pusat, dan penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan.

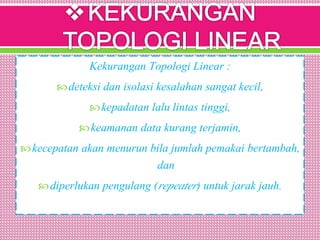

- 22. Kekurangan Topologi Linear : deteksi dan isolasi kesalahan sangat kecil, kepadatan lalu lintas tinggi, keamanan data kurang terjamin, kecepatan akan menurun bila jumlah pemakai bertambah, dan diperlukan pengulang (repeater) untuk jarak jauh.

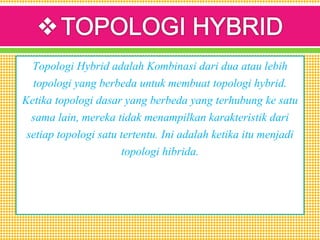

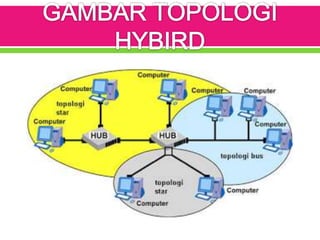

- 24. Topologi Hybrid adalah Kombinasi dari dua atau lebih topologi yang berbeda untuk membuat topologi hybrid. Ketika topologi dasar yang berbeda yang terhubung ke satu sama lain, mereka tidak menampilkan karakteristik dari setiap topologi satu tertentu. Ini adalah ketika itu menjadi topologi hibrida.

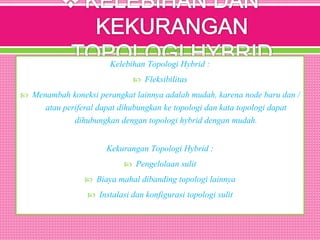

- 25. Kelebihan Topologi Hybrid : Fleksibilitas Menambah koneksi perangkat lainnya adalah mudah, karena node baru dan / atau periferal dapat dihubungkan ke topologi dan kata topologi dapat dihubungkan dengan topologi hybrid dengan mudah. Kekurangan Topologi Hybrid : Pengelolaan sulit Biaya mahal dibanding topologi lainnya Instalasi dan konfigurasi topologi sulit

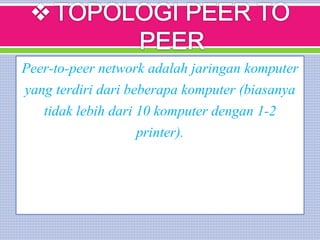

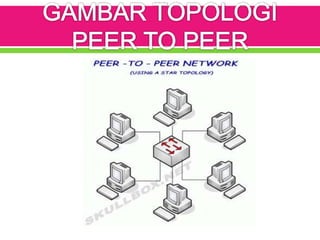

- 27. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer).

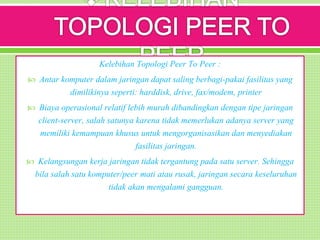

- 28. Kelebihan Topologi Peer To Peer : Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan. Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

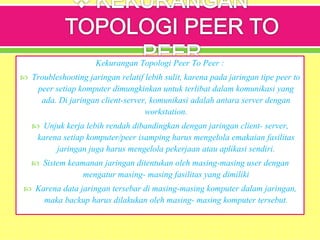

- 29. Kekurangan Topologi Peer To Peer : Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation. Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server, karena setiap komputer/peer isamping harus mengelola emakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri. Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing- masing komputer tersebut.

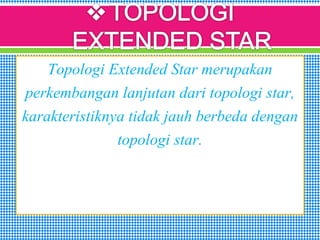

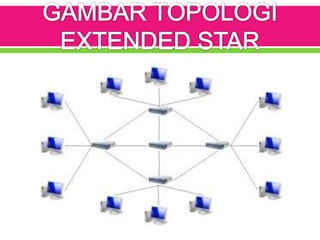

- 31. Topologi Extended Star merupakan perkembangan lanjutan dari topologi star, karakteristiknya tidak jauh berbeda dengan topologi star.

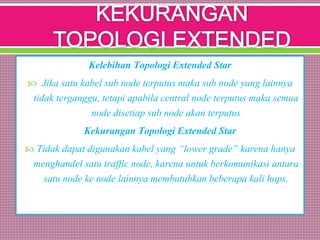

- 32. Kelebihan Topologi Extended Star Jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus Kekurangan Topologi Extended Star Tidak dapat digunakan kabel yang lower grade karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops.
- 34. THANK YOU VERY MUCH FOR ATTENTION!!!
