1. Dokumen ini memberikan panduan langkah-langkah untuk melakukan berbagai proses model geologi 3D menggunakan software Minescape seperti membuat model, section, kontur, kualitas, dan perhitungan cadangan.
Training mainscape

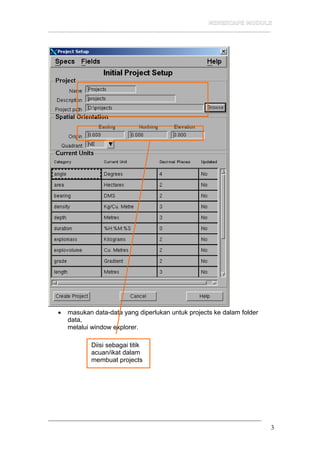

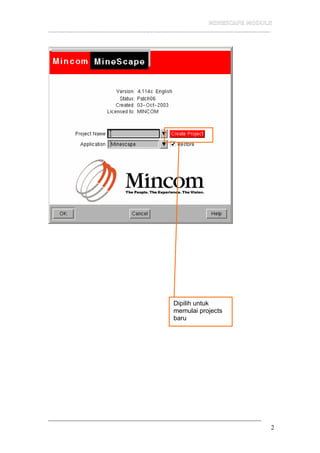

- 3. __________________________________________________________________ 3 masukan data-data yang diperlukan untuk projects ke dalam folder data, melalui window explorer. Diisi sebagai titik acuan/ikat dalam membuat projects

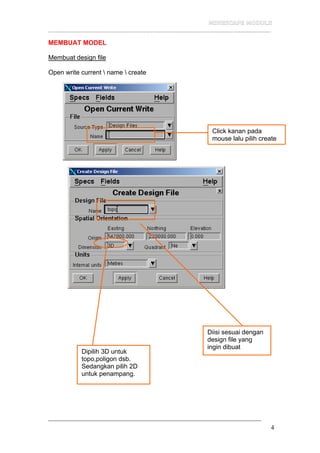

- 4. __________________________________________________________________ 4 MEMBUAT MODEL Membuat design file Open write current name create Dipilih 3D untuk topo,poligon dsb. Sedangkan pilih 2D untuk penampang. Diisi sesuai dengan design file yang ingin dibuat Click kanan pada mouse lalu pilih create

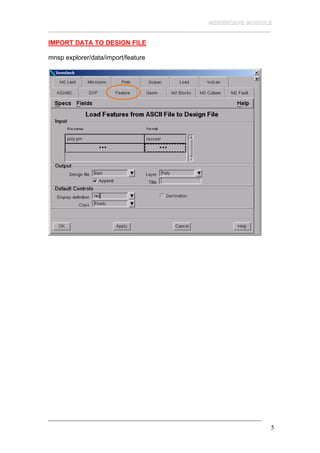

- 5. __________________________________________________________________ 5 IMPORT DATA TO DESIGN FILE mnsp explorer/data/import/feature

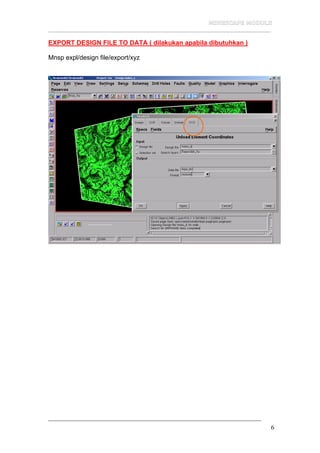

- 6. __________________________________________________________________ 6 EXPORT DESIGN FILE TO DATA ( dilakukan apabila dibutuhkan ) Mnsp expl/design file/export/xyz

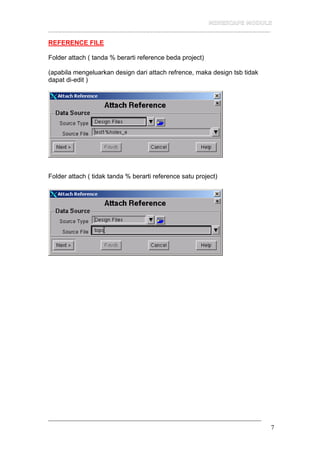

- 7. __________________________________________________________________ 7 REFERENCE FILE Folder attach ( tanda % berarti reference beda project) (apabila mengeluarkan design dari attach refrence, maka design tsb tidak dapat di-edit ) Folder attach ( tidak tanda % berarti reference satu project)

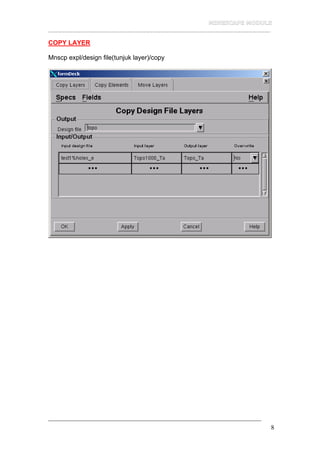

- 8. __________________________________________________________________ 8 COPY LAYER Mnscp expl/design file(tunjuk layer)/copy

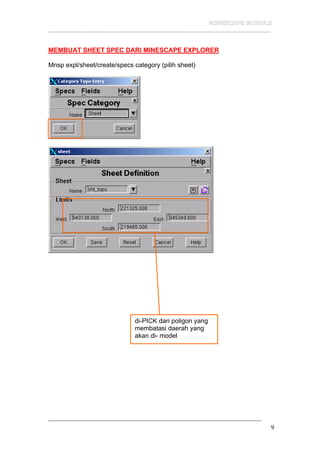

- 9. __________________________________________________________________ 9 MEMBUAT SHEET SPEC DARI MINESCAPE EXPLORER Mnsp expl/sheet/create/specs category (pilih sheet) di-PICK dari poligon yang membatasi daerah yang akan di- model

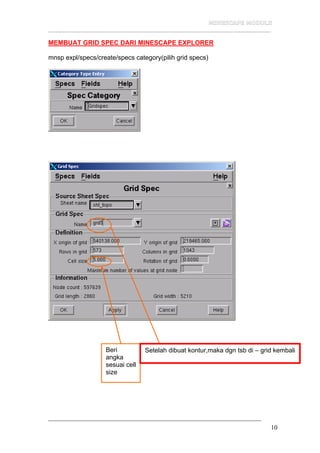

- 10. __________________________________________________________________ 10 MEMBUAT GRID SPEC DARI MINESCAPE EXPLORER mnsp expl/specs/create/specs category(pilih grid specs) Beri angka sesuai cell size Setelah dibuat kontur,maka dgn tsb di grid kembali

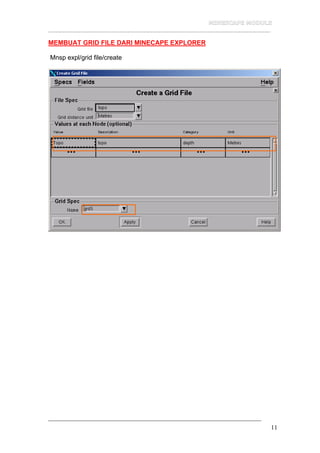

- 11. __________________________________________________________________ 11 MEMBUAT GRID FILE DARI MINECAPE EXPLORER Mnsp expl/grid file/create

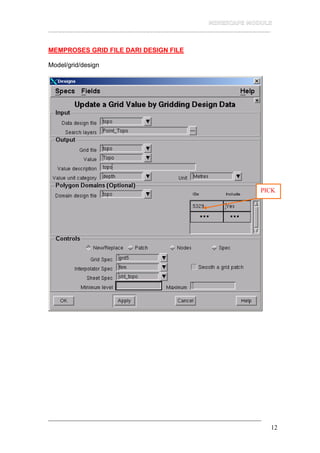

- 12. __________________________________________________________________ 12 MEMPROSES GRID FILE DARI DESIGN FILE Model/grid/design PICK

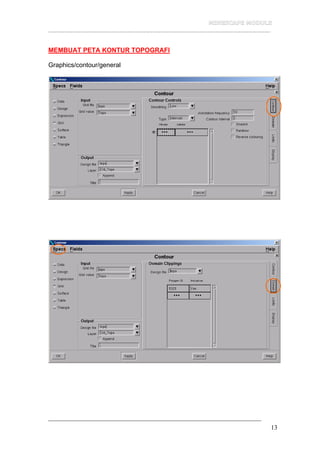

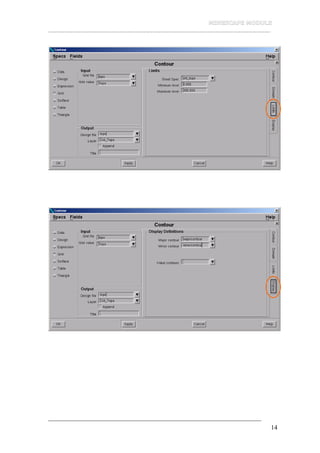

- 13. __________________________________________________________________ 13 MEMBUAT PETA KONTUR TOPOGRAFI Graphics/contour/general

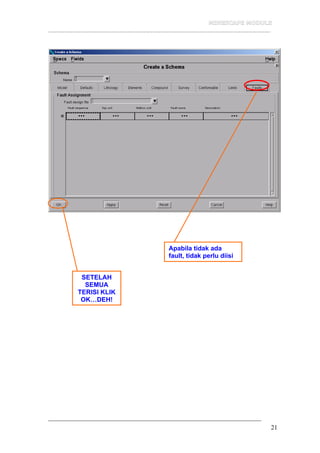

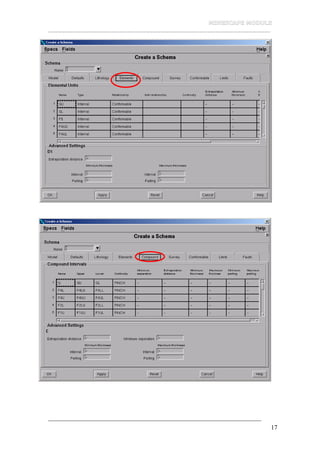

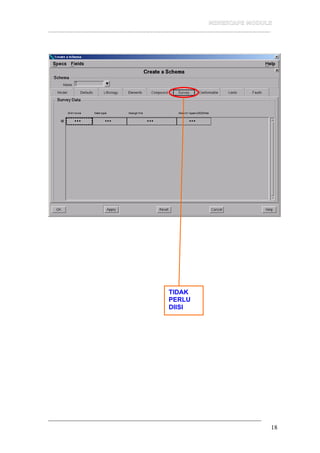

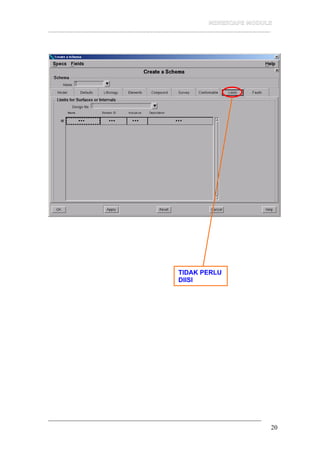

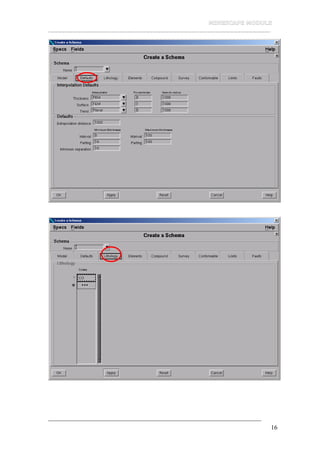

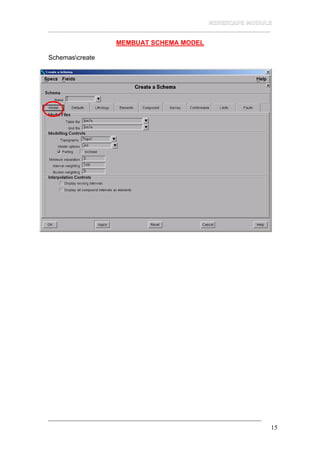

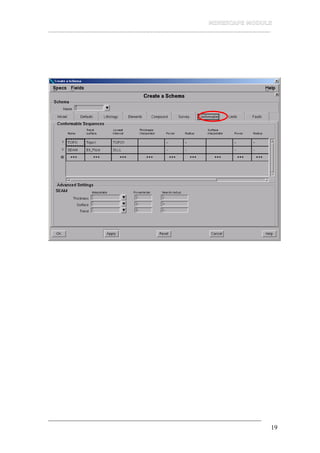

- 21. __________________________________________________________________ 21 Apabila tidak ada fault, tidak perlu diisi SETELAH SEMUA TERISI KLIK OKDEH!

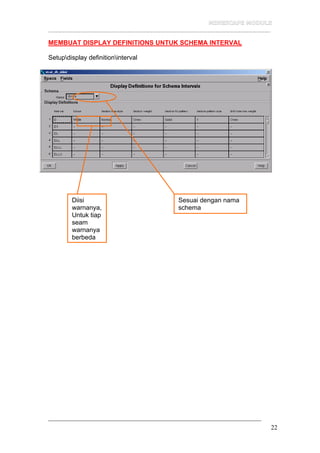

- 22. __________________________________________________________________ 22 MEMBUAT DISPLAY DEFINITIONS UNTUK SCHEMA INTERVAL Setupdisplay definitioninterval Sesuai dengan nama schema Diisi warnanya, Untuk tiap seam warnanya berbeda

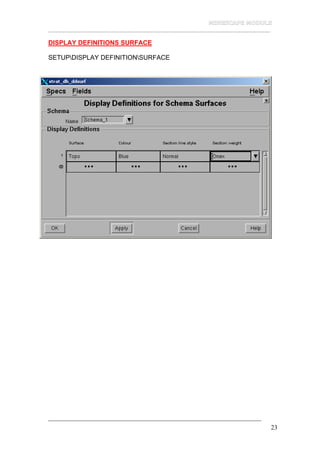

- 23. __________________________________________________________________ 23 DISPLAY DEFINITIONS SURFACE SETUPDISPLAY DEFINITIONSURFACE

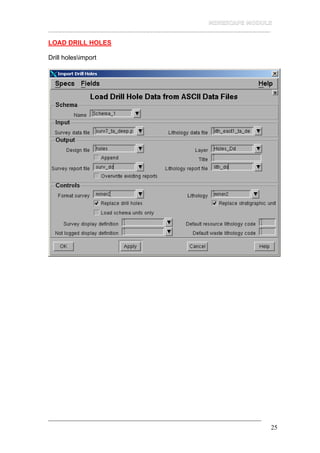

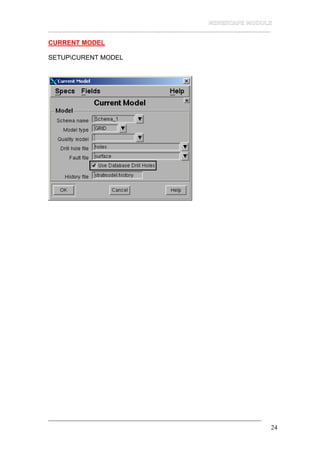

- 25. __________________________________________________________________ 25 LOAD DRILL HOLES Drill holesimport

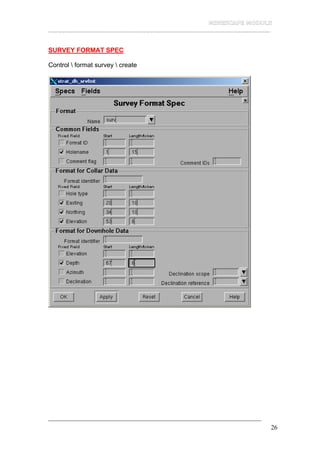

- 26. __________________________________________________________________ 26 SURVEY FORMAT SPEC Control format survey create

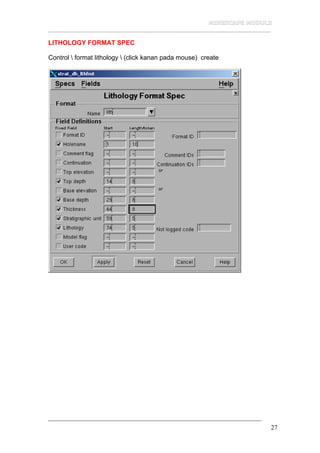

- 27. __________________________________________________________________ 27 LITHOLOGY FORMAT SPEC Control format lithology (click kanan pada mouse) create

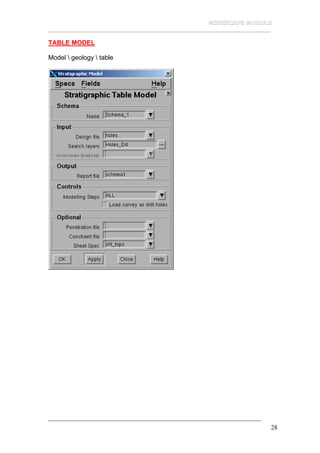

- 28. __________________________________________________________________ 28 TABLE MODEL Model geology table

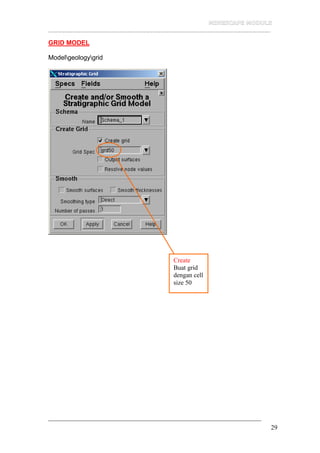

- 29. __________________________________________________________________ 29 GRID MODEL Modelgeologygrid Create Buat grid dengan cell size 50

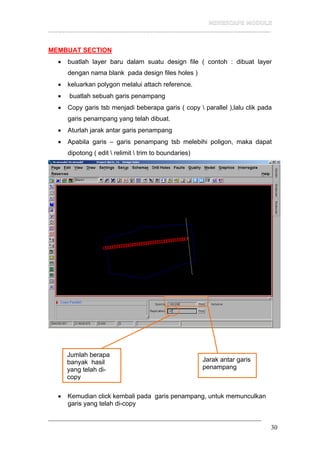

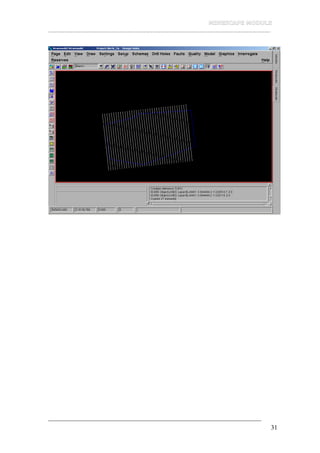

- 30. __________________________________________________________________ 30 MEMBUAT SECTION buatlah layer baru dalam suatu design file ( contoh : dibuat layer dengan nama blank pada design files holes ) keluarkan polygon melalui attach reference. buatlah sebuah garis penampang Copy garis tsb menjadi beberapa garis ( copy parallel ),lalu clik pada garis penampang yang telah dibuat. Aturlah jarak antar garis penampang Apabila garis garis penampang tsb melebihi poligon, maka dapat dipotong ( edit relimit trim to boundaries) Kemudian click kembali pada garis penampang, untuk memunculkan garis yang telah di-copy Jumlah berapa banyak hasil yang telah di- copy Jarak antar garis penampang

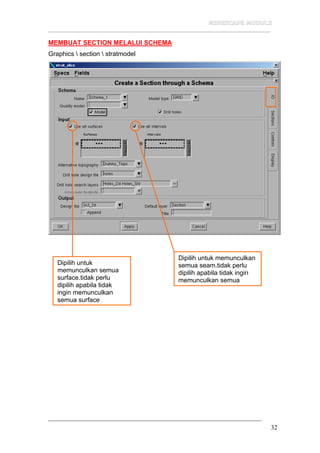

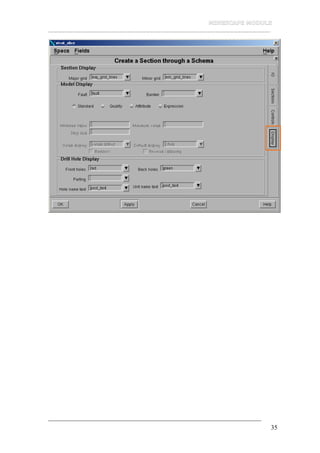

- 32. __________________________________________________________________ 32 MEMBUAT SECTION MELALUI SCHEMA Graphics section stratmodel Dipilih untuk memunculkan semua surface.tidak perlu dipilih apabila tidak ingin memunculkan semua surface Dipilih untuk memunculkan semua seam.tidak perlu dipilih apabila tidak ingin memunculkan semua

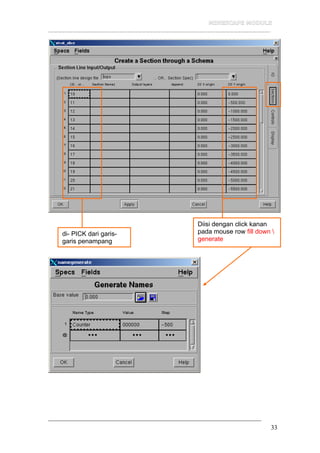

- 33. __________________________________________________________________ 33 di- PICK dari garis- garis penampang Diisi dengan click kanan pada mouse row fill down generate

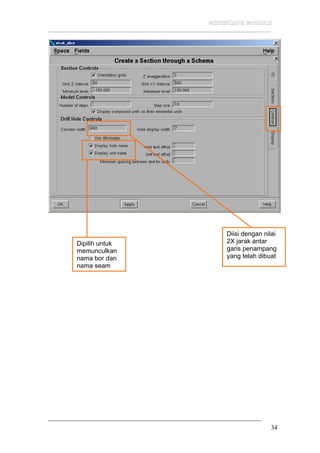

- 34. __________________________________________________________________ 34 Dipilih untuk memunculkan nama bor dan nama seam Diisi dengan nilai 2X jarak antar garis penampang yang telah dibuat

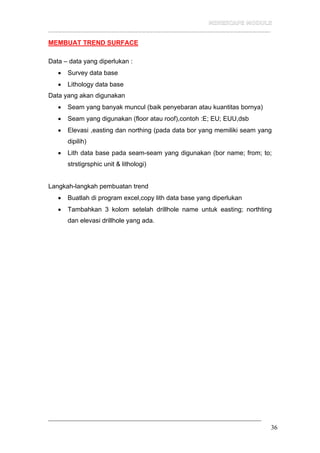

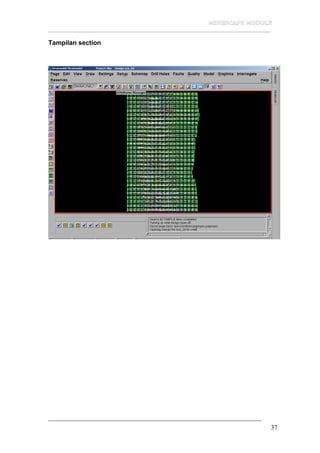

- 36. __________________________________________________________________ 36 MEMBUAT TREND SURFACE Data data yang diperlukan : Survey data base Lithology data base Data yang akan digunakan Seam yang banyak muncul (baik penyebaran atau kuantitas bornya) Seam yang digunakan (floor atau roof),contoh :E; EU; EUU,dsb Elevasi ,easting dan northing (pada data bor yang memiliki seam yang dipilih) Lith data base pada seam-seam yang digunakan (bor name; from; to; strstigrsphic unit & lithologi) Langkah-langkah pembuatan trend Buatlah di program excel,copy lith data base yang diperlukan Tambahkan 3 kolom setelah drillhole name untuk easting; northting dan elevasi drillhole yang ada.

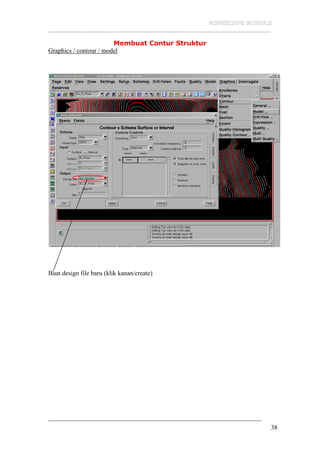

- 38. __________________________________________________________________ 38 Membuat Contur Struktur Graphics / contour / model Buat design file baru (klik kanan/create)

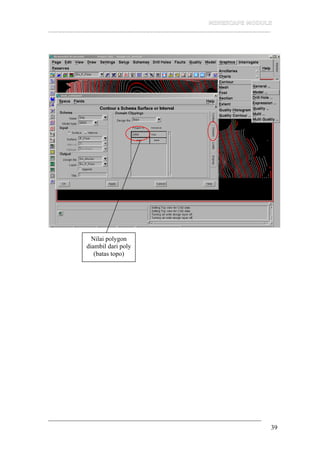

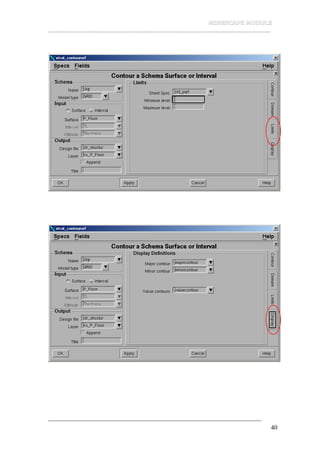

- 39. __________________________________________________________________ 39 Nilai polygon diambil dari poly (batas topo)

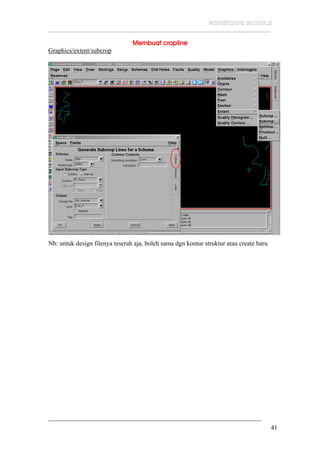

- 41. __________________________________________________________________ 41 Membuat cropline Graphics/extent/subcrop Nb: untuk design filenya teserah aja, boleh sama dgn kontur struktur atau create baru

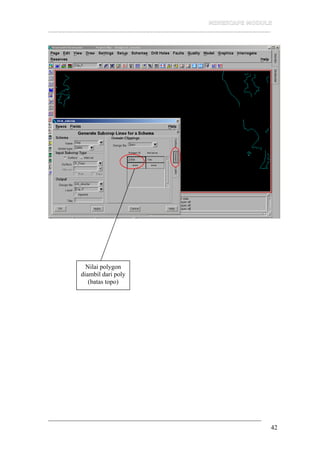

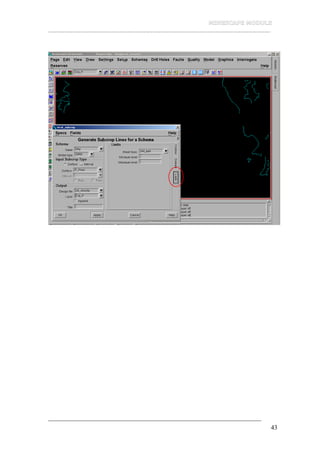

- 42. __________________________________________________________________ 42 Nilai polygon diambil dari poly (batas topo)

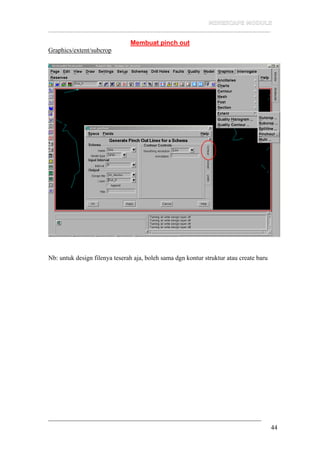

- 44. __________________________________________________________________ 44 Membuat pinch out Graphics/extent/subcrop Nb: untuk design filenya teserah aja, boleh sama dgn kontur struktur atau create baru

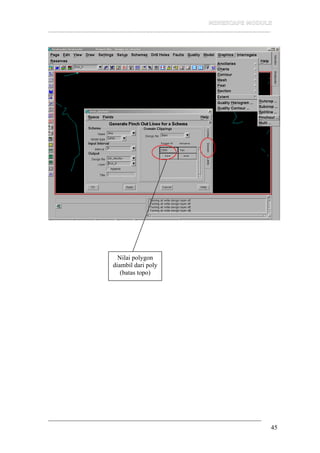

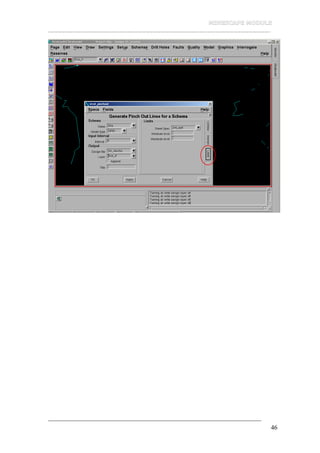

- 45. __________________________________________________________________ 45 Nilai polygon diambil dari poly (batas topo)

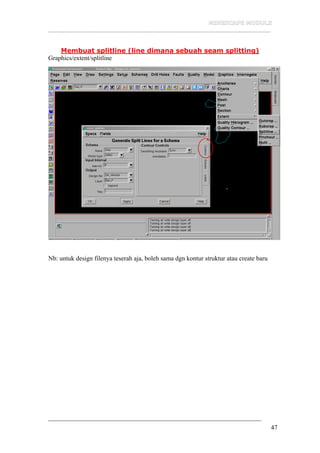

- 47. __________________________________________________________________ 47 Membuat splitline (line dimana sebuah seam splitting) Graphics/extent/splitline Nb: untuk design filenya teserah aja, boleh sama dgn kontur struktur atau create baru

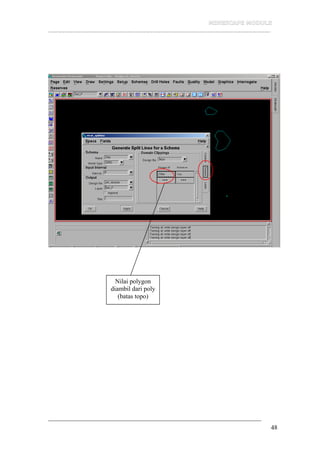

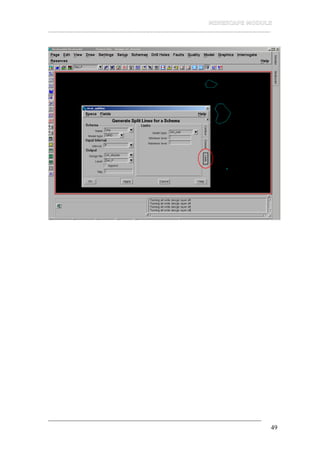

- 48. __________________________________________________________________ 48 Nilai polygon diambil dari poly (batas topo)

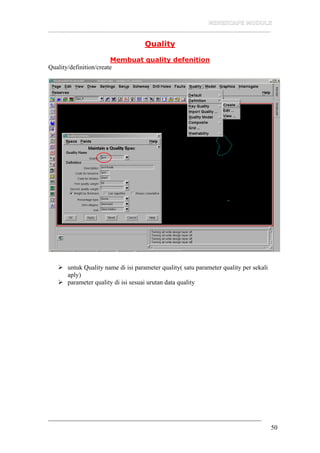

- 50. __________________________________________________________________ 50 Quality Membuat quality defenition Quality/definition/create untuk Quality name di isi parameter quality( satu parameter quality per sekali aply) parameter quality di isi sesuai urutan data quality

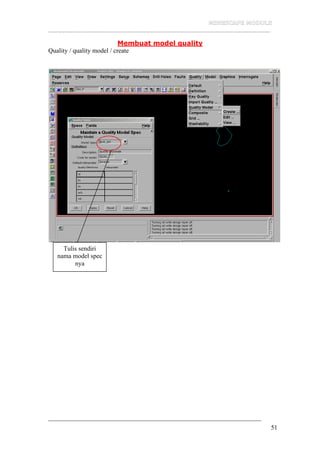

- 51. __________________________________________________________________ 51 Membuat model quality Quality / quality model / create Tulis sendiri nama model spec nya

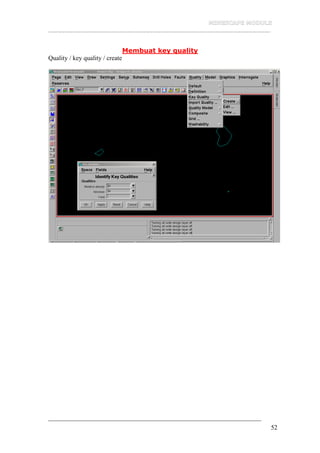

- 52. __________________________________________________________________ 52 Membuat key quality Quality / key quality / create
- 53. __________________________________________________________________ 53 Membuat quality default Quality / default / create

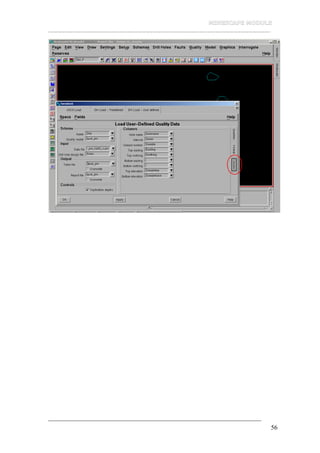

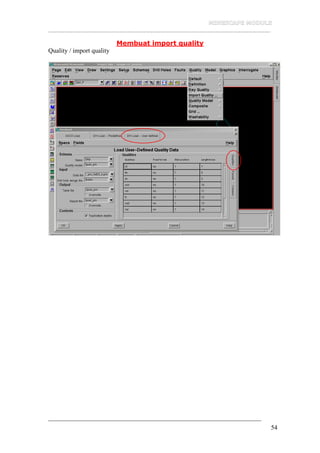

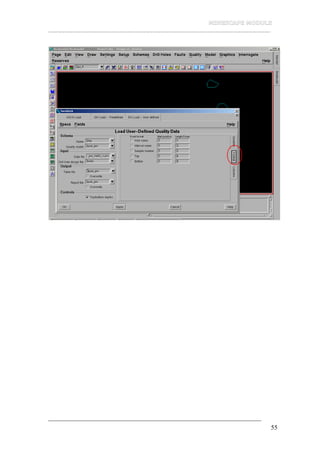

- 54. __________________________________________________________________ 54 Membuat import quality Quality / import quality

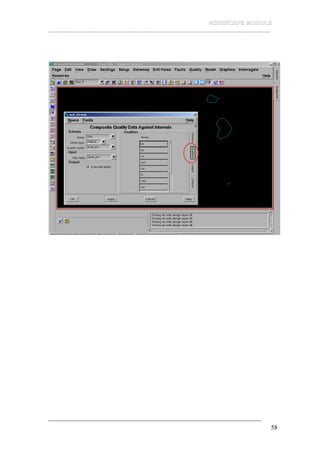

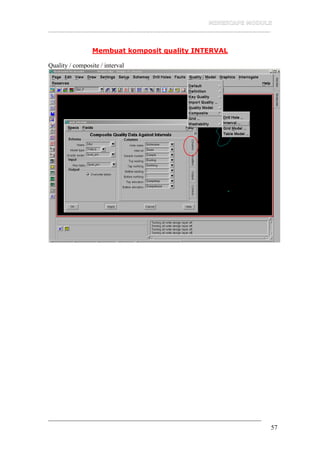

- 57. __________________________________________________________________ 57 Membuat komposit quality INTERVAL Quality / composite / interval

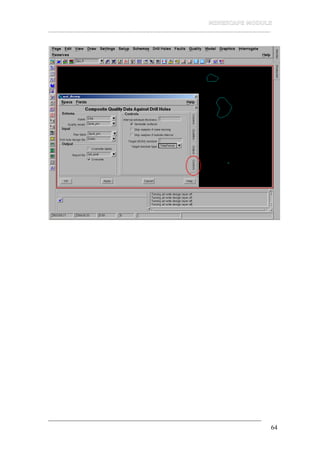

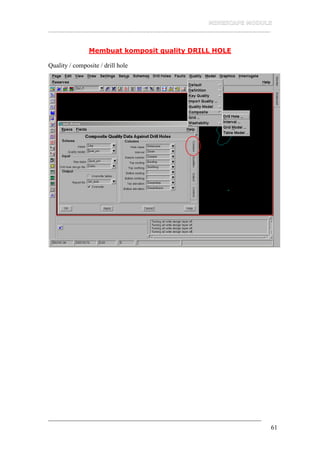

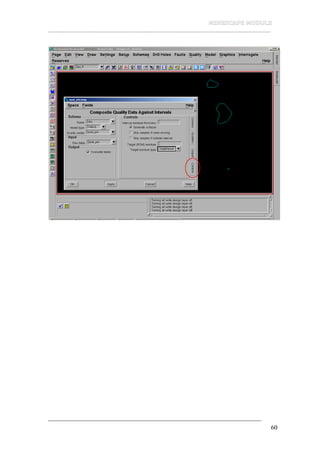

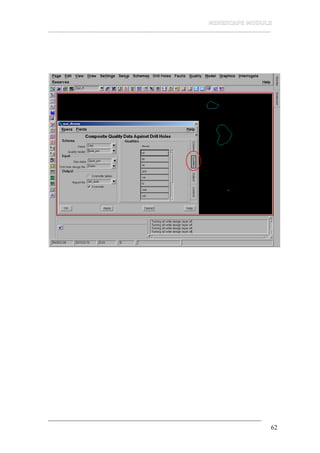

- 61. __________________________________________________________________ 61 Membuat komposit quality DRILL HOLE Quality / composite / drill hole

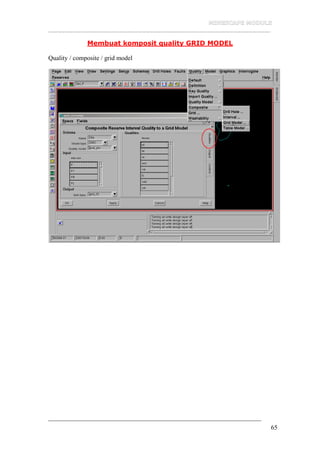

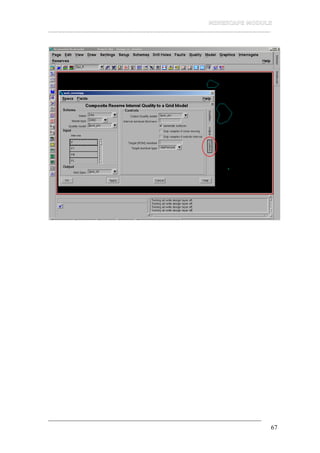

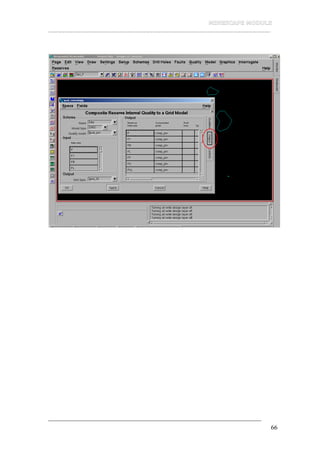

- 65. __________________________________________________________________ 65 Membuat komposit quality GRID MODEL Quality / composite / grid model

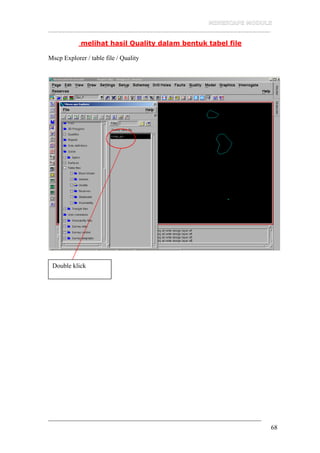

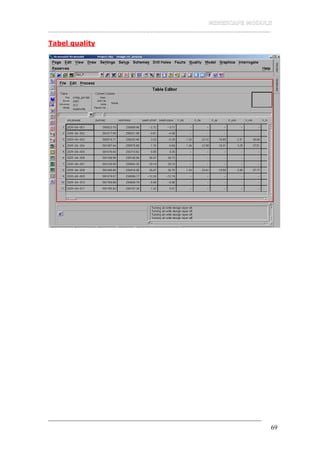

- 68. __________________________________________________________________ 68 melihat hasil Quality dalam bentuk tabel file Mscp Explorer / table file / Quality Double klick

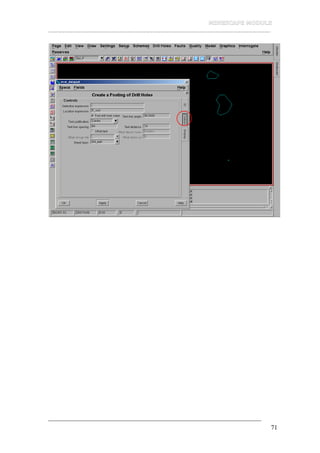

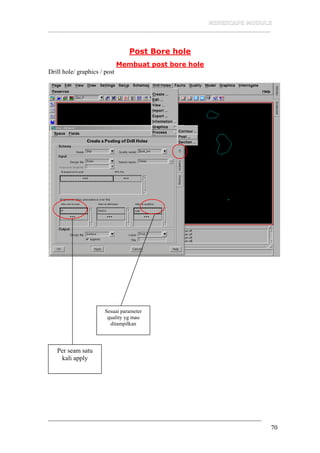

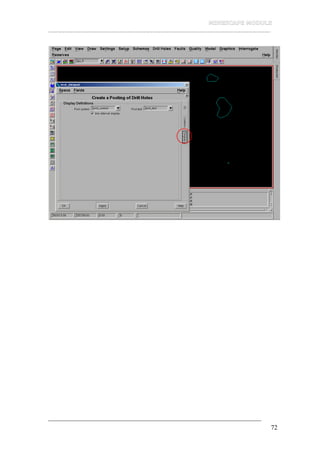

- 70. __________________________________________________________________ 70 Post Bore hole Membuat post bore hole Drill hole/ graphics / post Sesuai parameter quality yg mau ditampilkan Per seam satu kali apply

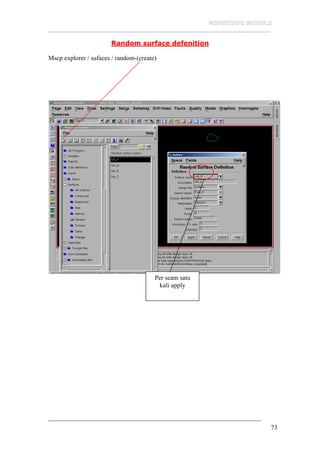

- 73. __________________________________________________________________ 73 Random surface defenition Mscp explorer / sufaces / random-(create) Per seam satu kali apply

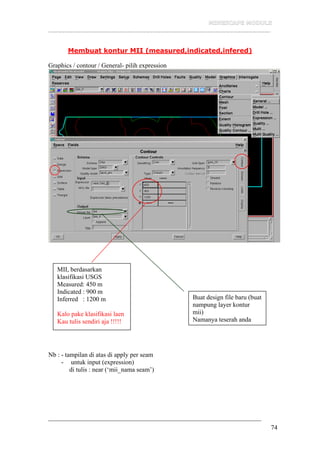

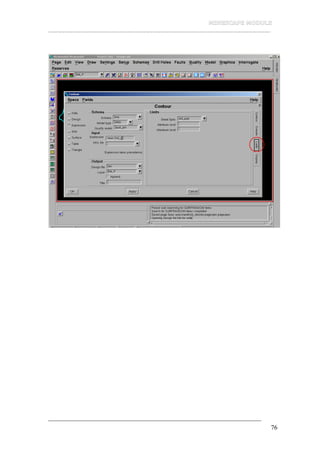

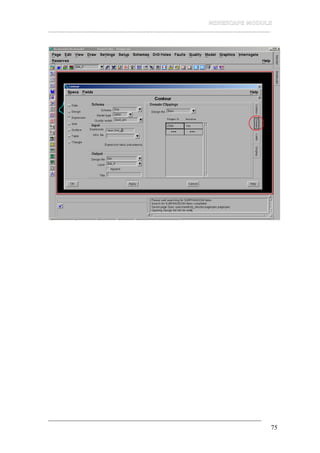

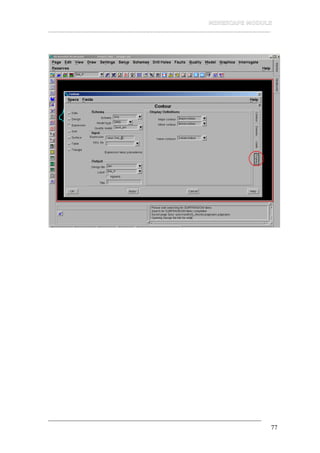

- 74. __________________________________________________________________ 74 Membuat kontur MII (measured,indicated,infered) Graphics / contour / General- pilih expression Nb : - tampilan di atas di apply per seam - untuk input (expression) di tulis : near (mii_nama seam) MII, berdasarkan klasifikasi USGS Measured: 450 m Indicated : 900 m Inferred : 1200 m Kalo pake klasifikasi laen Kau tulis sendiri aja !!!!! Buat design file baru (buat nampung layer kontur mii) Namanya teserah anda

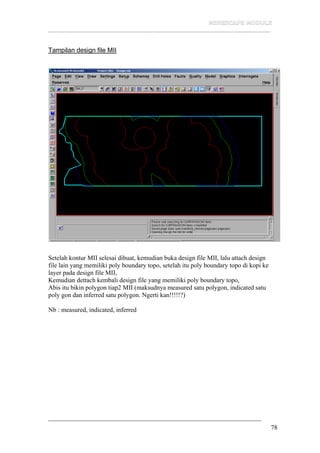

- 78. __________________________________________________________________ 78 Tampilan design file MII Setelah kontur MII selesai dibuat, kemudian buka design file MII, lalu attach design file lain yang memiliki poly boundary topo, setelah itu poly boundary topo di kopi ke layer pada design file MII, Kemudian dettach kembali design file yang memiliki poly boundary topo, Abis itu bikin polygon tiap2 MII (maksudnya measured satu polygon, indicated satu poly gon dan inferred satu polygon. Ngerti kan!!!!!?) Nb : measured, indicated, inferred

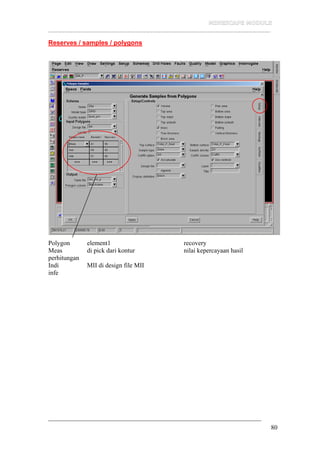

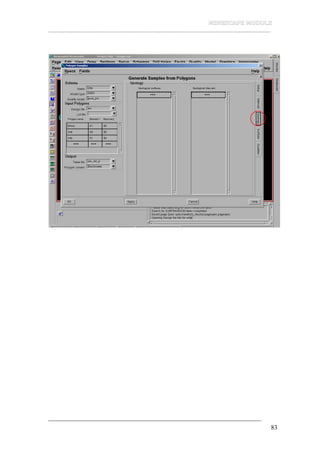

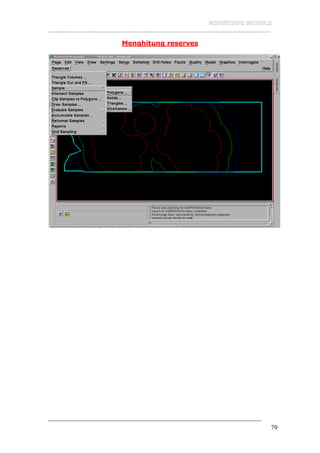

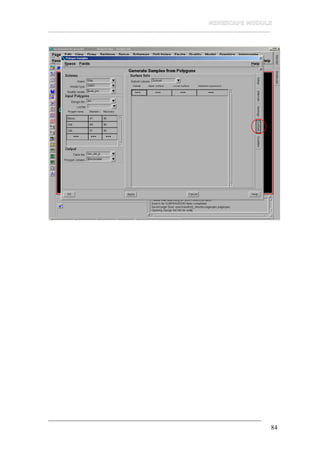

- 80. __________________________________________________________________ 80 Reserves / samples / polygons Polygon element1 recovery Meas di pick dari kontur nilai kepercayaan hasil perhitungan Indi MII di design file MII infe

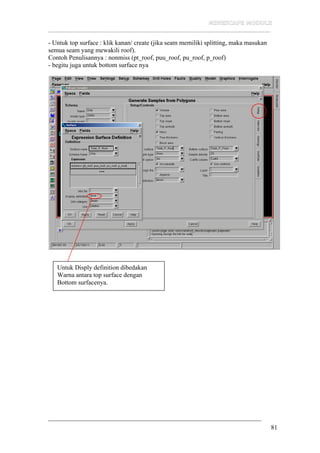

- 81. __________________________________________________________________ 81 - Untuk top surface : klik kanan/ create (jika seam memiliki splitting, maka masukan semua seam yang mewakili roof). Contoh Penulisannya : nonmiss (pt_roof, puu_roof, pu_roof, p_roof) - begitu juga untuk bottom surface nya Untuk Disply definition dibedakan Warna antara top surface dengan Bottom surfacenya.

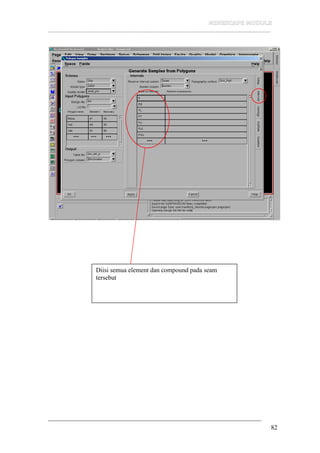

- 82. __________________________________________________________________ 82 Diisi semua element dan compound pada seam tersebut

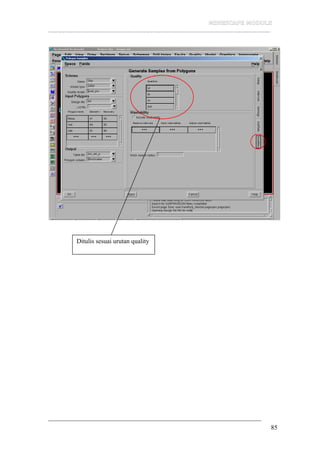

- 85. __________________________________________________________________ 85 Ditulis sesuai urutan quality

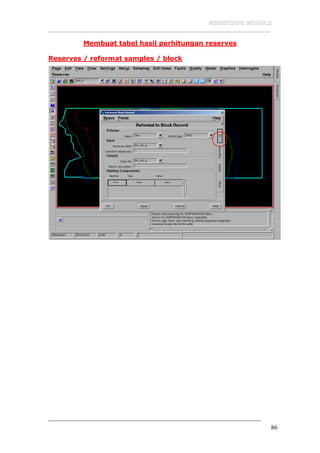

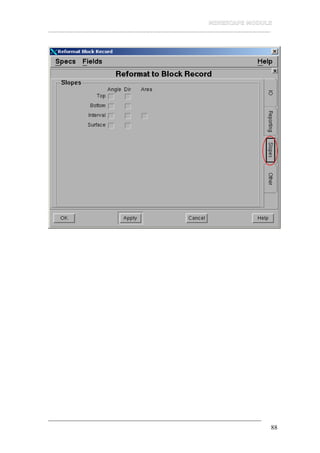

- 86. __________________________________________________________________ 86 Membuat tabel hasil perhitungan reserves Reserves / reformat samples / block

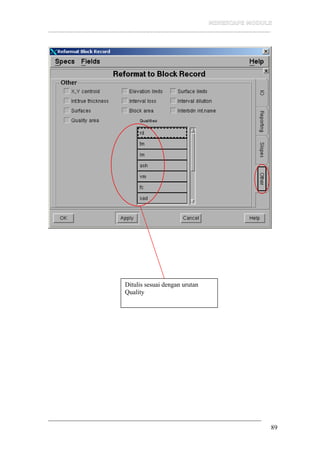

- 89. __________________________________________________________________ 89 Ditulis sesuai dengan urutan Quality

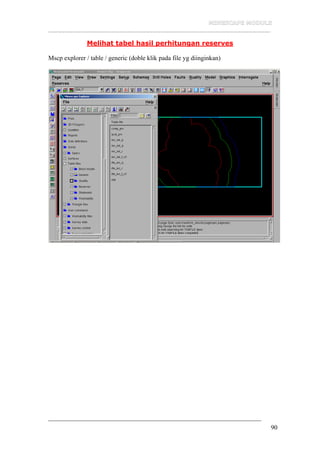

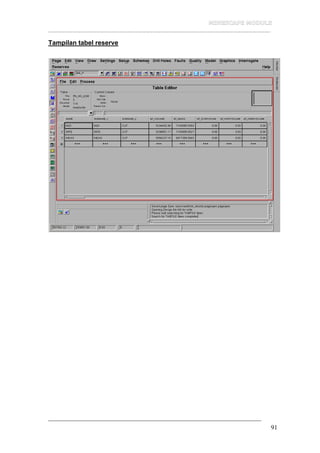

- 90. __________________________________________________________________ 90 Melihat tabel hasil perhitungan reserves Mscp explorer / table / generic (doble klik pada file yg diinginkan)

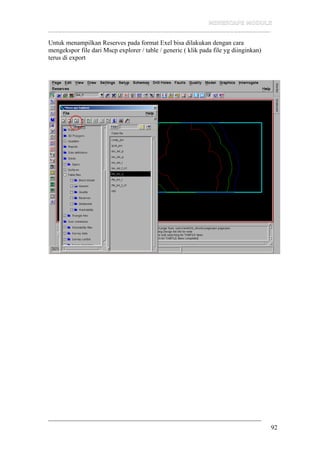

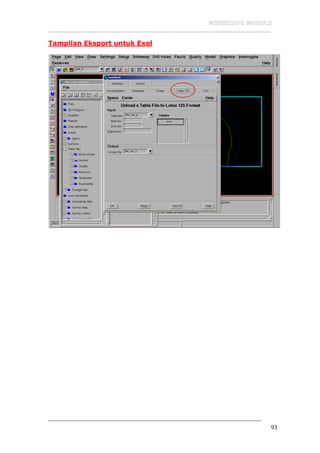

- 92. __________________________________________________________________ 92 Untuk menampilkan Reserves pada format Exel bisa dilakukan dengan cara mengekspor file dari Mscp explorer / table / generic ( klik pada file yg diinginkan) terus di export
