HỌC VIỆN CÔNG NGHỆ BƯU CHÍNH VIỄN THÔNG
BÁO CÁO TIỂU LUẬN
TRUYỀN DẪN DFTS - OFDM
Môn: Đa Truy Nhập Vô Tuyến
Giảng viên : Phạm Thị Thúy Hiền
Sinh Viên: Phạm Thùy Linh, Nguyễn Văn Tuấn,
Chu Ngọc Hoàng, Phùng Văn Quyết
Nhóm: 10

ĐA TRUY NHẬP VÔ TUYẾN

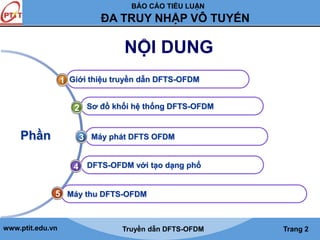

NỘI DUNG
Giới thiệu truyền dẫn DFTS-OFDM
Sơ đồ khối hệ thống DFTS-OFDM
Máy phát DFTS OFDM
DFTS-OFDM với tạo dạng phổ
2
3
4
Máy thu DFTS-OFDM
Phần
1
5
www.ptit.edu.vn Truyền dẫn DFTS-OFDM Trang 2

Giới thiệu truyền dẫn DFTS-OFDM

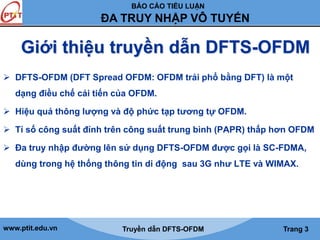

 DFTS-OFDM (DFT Spread OFDM: OFDM trải phổ bằng DFT) là một
dạng điều chế cải tiến của OFDM.
 Hiệu quả thông lượng và độ phức tạp tương tự OFDM.
 Tỉ số công suất đỉnh trên công suất trung bình (PAPR) thấp hơn OFDM
 Đa truy nhập đường lên sử dụng DFTS-OFDM được gọi là SC-FDMA,
dùng trong hệ thống thông tin di động sau 3G như LTE và WIMAX.

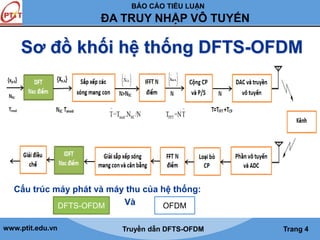

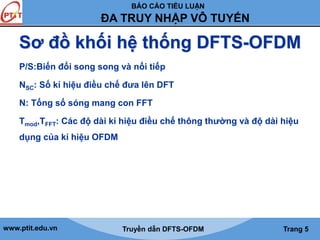

Cấu trúc máy phát và máy thu của hệ thống:
DFTS-OFDM Và OFDM

P/S:Biến đổi song song và nối tiếp
NSC: Số kí hiệu điều chế đưa lên DFT
N: Tổng số sóng mang con FFT
Tmod,TFFT: Các độ dài kí hiệu điều chế thông thường và độ dài hiệu
dụng của kí hiệu OFDM

 Máy phát DFTS OFDM biến đổi tín hiệu nhị phân thành một dãy sóng
mang được điều chế.
 Bước thứ nhất là thực hiện biến đổi Furier rời rạc (DFT) kích thước NSC
để tạo ra thể hiện miền tần số {Xn,k} của các kí hiệu đầu vào.
N N SC
-1 -j2π p
N
SC
X = x e
n,k p,k
p=0
~
Xi k
 Sau đó tập sóng mang con Xđược sắp xếp lên theo một quy luật
n,k ,
nhất định và kết hợp với N-NSC sóng mang con rỗng để được tập sóng
mang con được điều chế miền tần số đưa lên đầu vào bộ IFFT.

~
Xi k
~
, mk x
 Sau xử lí IFFT với ta được kí hiệu trong miền thời gian như
sau:
,
1 N m j i
~  1 ~ 2

 
x X e
m , k i ,
k
0
N
i
N

 Sau bộ biến đổi nối tiếp vào song song (S/P) ta được kí hiệu trong miền
thời gian ở dạng nối tiếp.
 Chèn một tập kí hiệu với tên gọi là CP đóng vai trò thời gian bảo về ngăn
chặn nhiễu IBI do truyền đa đường.
 Lọc tuyến tính để giảm năng lượng ngoài băng.

 Sau khi chèn CP tín hiệu được biến đổi từ số vào tương tự, được điều
chế một sóng mang và tất cả các kí hiệu được điều chế sẽ được truyền
lần lượt.

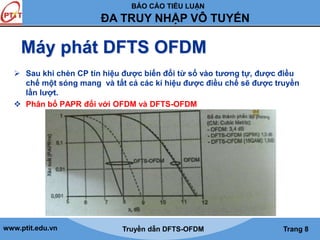

 Phân bố PAPR đối với OFDM và DFTS-OFDM

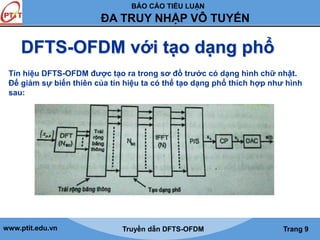

Tín hiệu DFTS-OFDM được tạo ra trong sơ đồ trước có dạng hình chữ nhật.
Để giảm sự biến thiên của tín hiệu ta có thể tạo dạng phổ thích hợp như hình
sau:

 Tạo dạng phổ được thực hiện cho các mẫu được mã hóa trước DTF trước
khi sắp xếp sóng mang con cho IFT. Các phổ này được nhân với hàm tạo
dạng phổ như sau:
~
n,k n,k . ( ), 0,1,... SC 1 X  X S n n  N 
=> S(n) là các mẫu của hàm tạo dạng phổ và NSC là số các sóng mang được
sử dụng.

 Bộ lọc RC tạo ra tín hiệu giới hạn băng tần:

 

     
       
     

S (n)= + cos n - n
RC
1 n
1 π (l-α)n (l-α)n (l+α)n
2 nα 2 l l
0 n khác


Trong đó là hệ số độ dốc.
0  1
 Khi sử dụng bộ lọc thích ứng tại máy thu:
Sr(n)=S*t(n)
(l-α)n
l
Trong đó Sr(n) và S*t(n) là các hàm tạo phổ tại máy phát và máy thu

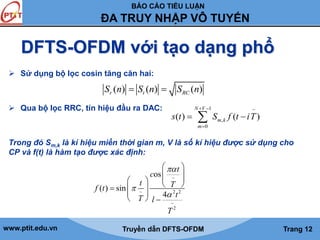

 Sử dụng bộ lọc cosin tăng căn hai:
Sr (n)  St (n)  SRC (n)
 Qua bộ lọc RRC, tín hiệu đầu ra DAC:
 
1 ~
N V
  
s t S f t iT
( ) ( )
m ,
k
0
m

Trong đó Sm,k là kí hiệu miền thời gian m, V là số kí hiệu được sử dụng cho
CP và f(t) là hàm tạo được xác định:
 

 
   ~
     
c
os
t
t T f t
 
  
~ 2 2
t

~
2
( ) sin
4
T l
T


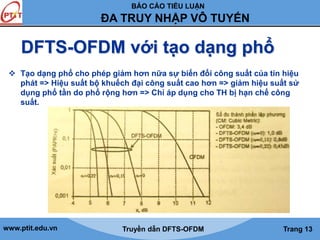

 Tạo dạng phổ cho phép giảm hơn nữa sự biến đổi công suất của tín hiệu
phát => Hiệu suất bộ khuếch đại công suất cao hơn => giảm hiệu suất sử
dụng phổ tần do phổ rộng hơn => Chỉ áp dụng cho TH bị hạn chế công
suất.

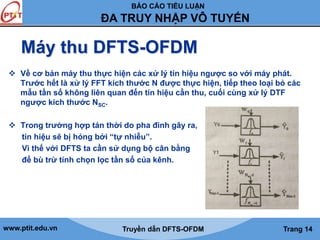

Máy thu DFTS-OFDM
 Về cơ bản máy thu thực hiện các xử lý tín hiệu ngược so với máy phát.
Trước hết là xử lý FFT kích thước N được thực hiện, tiếp theo loại bỏ các
mẫu tần số không liên quan đến tín hiệu cần thu, cuối cùng xử lý DTF
ngược kich thước NSC.
 Trong trường hợp tán thời do pha đinh gây ra,
tín hiệu sẽ bị hỏng bởi “tự nhiễu”.
Vì thế với DFTS ta cần sử dụng bộ cân bằng
để bù trừ tính chọn lọc tần số của kênh.

Máy thu DFTS-OFDM
 Sau khi FFT trong N mẫu tần số của tín hiệu sẽ chỉ có NSC sóng mang con
cần thu được lấy ra và được đưa lên đầu vào của bộ cân bằng miền tần
số.
 Sau đó các mẫu này được cân bằng bởi bộ lọc miền tần số có nhiều
nhánh lọc có các trọng số W0, W1, ... WNsc-1.
 Sau đó tín hiệu sau cân bằng được chuyển ngược lại miền thời gian bởi
IFFT kích thước NSC.
