Tugas Jarkom Amri Ekaputra
- 1. Nama Dosen: Nahot Frastian, M.Kom Disusun Oleh: Amri Ekaputra (201343501592) R3Q UNIVERSITAS INDRAPRASTA PGRI FAKULTAS TEKNIK DAN MIPA TEKNIK INFORMATIKA 2014

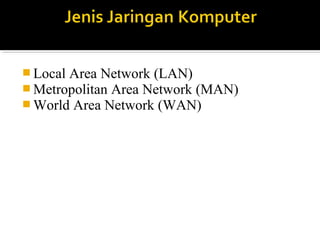

- 2. ?Local Area Network (LAN) ?Metropolitan Area Network (MAN) ?World Area Network (WAN)

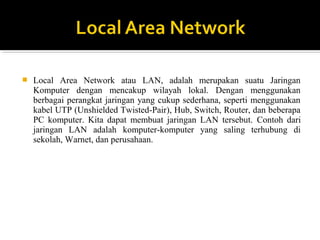

- 3. ? Local Area Network atau LAN, adalah merupakan suatu Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan yang cukup sederhana, seperti menggunakan kabel UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan beberapa PC komputer. Kita dapat membuat jaringan LAN tersebut. Contoh dari jaringan LAN adalah komputer-komputer yang saling terhubung di sekolah, Warnet, dan perusahaan.
- 4. Keuntungan dari Jaringan Komputer LAN adalah: ? Lebih irit dalam pengeluaran biaya operasional ? Lebih irit dalam penggunaan kabel ? Transfer data antar node dan komputer labih cepat karena mencakup wilayah yang sempit atau lokal ? Tidak memerlukan operator telekomunikasi untuk membuat sebuah jaringan LAN. Kerugian dari Jaringan LAN adalah : ? Cakupan wilayah jaringan lebih sempit ? Sulit untuk berkomunikasi ke luar jaringan ? Area cakupan transfer data tidak begitu luas.

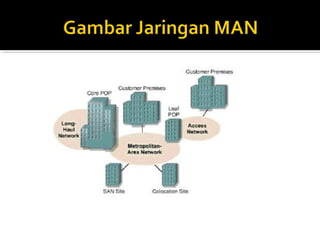

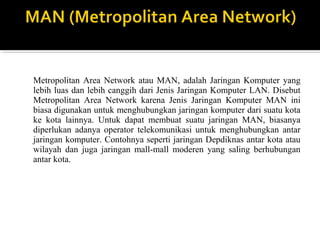

- 6. Metropolitan Area Network atau MAN, adalah Jaringan Komputer yang lebih luas dan lebih canggih dari Jenis Jaringan Komputer LAN. Disebut Metropolitan Area Network karena Jenis Jaringan Komputer MAN ini biasa digunakan untuk menghubungkan jaringan komputer dari suatu kota ke kota lainnya. Untuk dapat membuat suatu jaringan MAN, biasanya diperlukan adanya operator telekomunikasi untuk menghubungkan antar jaringan komputer. Contohnya seperti jaringan Depdiknas antar kota atau wilayah dan juga jaringan mall-mall moderen yang saling berhubungan antar kota.

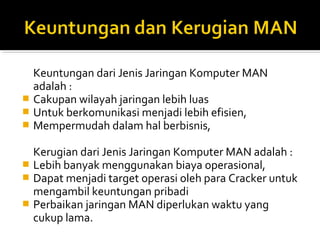

- 7. Keuntungan dari Jenis Jaringan Komputer MAN adalah : ? Cakupan wilayah jaringan lebih luas ? Untuk berkomunikasi menjadi lebih efisien, ? Mempermudah dalam hal berbisnis, Kerugian dari Jenis Jaringan Komputer MAN adalah : ? Lebih banyak menggunakan biaya operasional, ? Dapat menjadi target operasi oleh para Cracker untuk mengambil keuntungan pribadi ? Perbaikan jaringan MAN diperlukan waktu yang cukup lama.

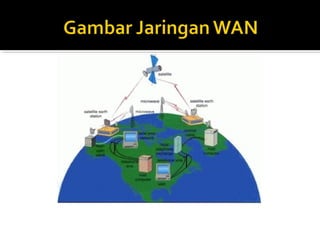

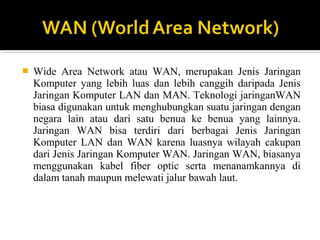

- 9. ? Wide Area Network atau WAN, merupakan Jenis Jaringan Komputer yang lebih luas dan lebih canggih daripada Jenis Jaringan Komputer LAN dan MAN. Teknologi jaringanWAN biasa digunakan untuk menghubungkan suatu jaringan dengan negara lain atau dari satu benua ke benua yang lainnya. Jaringan WAN bisa terdiri dari berbagai Jenis Jaringan Komputer LAN dan WAN karena luasnya wilayah cakupan dari Jenis Jaringan Komputer WAN. Jaringan WAN, biasanya menggunakan kabel fiber optic serta menanamkannya di dalam tanah maupun melewati jalur bawah laut.

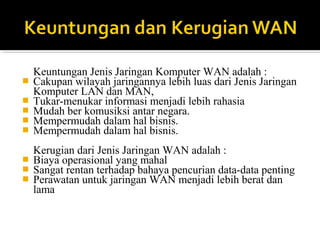

- 10. Keuntungan Jenis Jaringan Komputer WAN adalah : ? Cakupan wilayah jaringannya lebih luas dari Jenis Jaringan Komputer LAN dan MAN, ? Tukar-menukar informasi menjadi lebih rahasia ? Mudah ber komusiksi antar negara. ? Mempermudah dalam hal bisnis. ? Mempermudah dalam hal bisnis. Kerugian dari Jenis Jaringan WAN adalah : ? Biaya operasional yang mahal ? Sangat rentan terhadap bahaya pencurian data-data penting ? Perawatan untuk jaringan WAN menjadi lebih berat dan lama

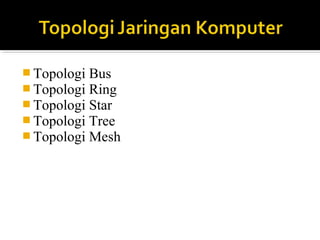

- 12. ?Topologi Bus ?Topologi Ring ?Topologi Star ?Topologi Tree ?Topologi Mesh

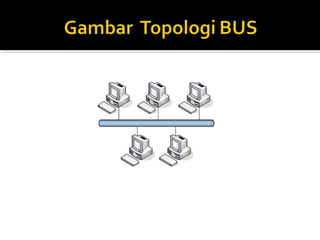

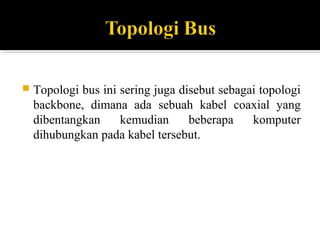

- 13. ? Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentangkan kemudian beberapa komputer dihubungkan pada kabel tersebut.

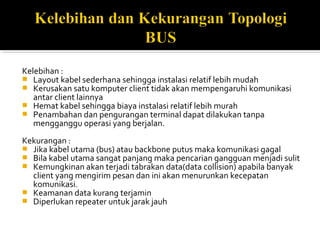

- 14. Kelebihan : ? Layout kabel sederhana sehingga instalasi relatif lebih mudah ? Kerusakan satu komputer client tidak akan mempengaruhi komunikasi antar client lainnya ? Hemat kabel sehingga biaya instalasi relatif lebih murah ? Penambahan dan pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang berjalan. Kekurangan : ? Jika kabel utama (bus) atau backbone putus maka komunikasi gagal ? Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit ? Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang mengirim pesan dan ini akan menurunkan kecepatan komunikasi. ? Keamanan data kurang terjamin ? Diperlukan repeater untuk jarak jauh

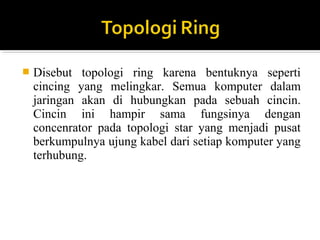

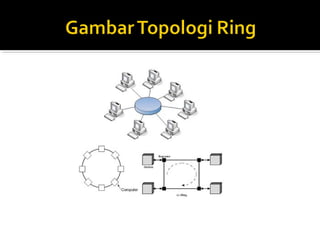

- 16. ? Disebut topologi ring karena bentuknya seperti cincing yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin. Cincin ini hampir sama fungsinya dengan concenrator pada topologi star yang menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.

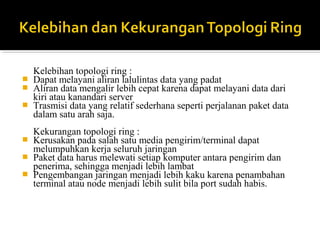

- 17. Kelebihan topologi ring : ? Dapat melayani aliran lalulintas data yang padat ? Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanandari server ? Trasmisi data yang relatif sederhana seperti perjalanan paket data dalam satu arah saja. Kekurangan topologi ring : ? Kerusakan pada salah satu media pengirim/terminal dapat melumpuhkan kerja seluruh jaringan ? Paket data harus melewati setiap komputer antara pengirim dan penerima, sehingga menjadi lebih lambat ? Pengembangan jaringan menjadi lebih kaku karena penambahan terminal atau node menjadi lebih sulit bila port sudah habis.

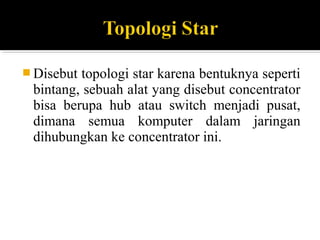

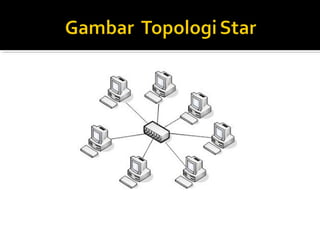

- 19. ?Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.

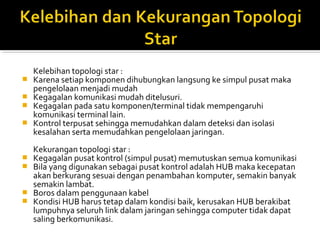

- 20. Kelebihan topologi star : ? Karena setiap komponen dihubungkan langsung ke simpul pusat maka pengelolaan menjadi mudah ? Kegagalan komunikasi mudah ditelusuri. ? Kegagalan pada satu komponen/terminal tidak mempengaruhi komunikasi terminal lain. ? Kontrol terpusat sehingga memudahkan dalam deteksi dan isolasi kesalahan serta memudahkan pengelolaan jaringan. Kekurangan topologi star : ? Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi ? Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan akan berkurang sesuai dengan penambahan komputer, semakin banyak semakin lambat. ? Boros dalam penggunaan kabel ? Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat saling berkomunikasi.

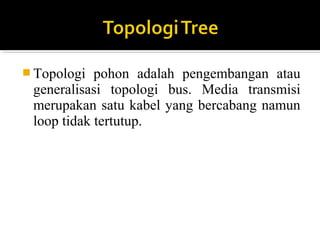

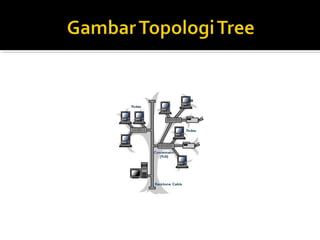

- 22. ?Topologi pohon adalah pengembangan atau generalisasi topologi bus. Media transmisi merupakan satu kabel yang bercabang namun loop tidak tertutup.

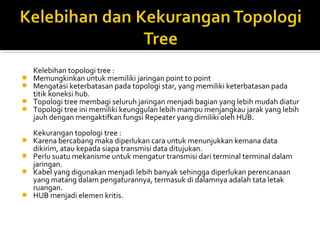

- 23. Kelebihan topologi tree : ? Memungkinkan untuk memiliki jaringan point to point ? Mengatasi keterbatasan pada topologi star, yang memiliki keterbatasan pada titik koneksi hub. ? Topologi tree membagi seluruh jaringan menjadi bagian yang lebih mudah diatur ? Topologi tree ini memiliki keunggulan lebih mampu menjangkau jarak yang lebih jauh dengan mengaktifkan fungsi Repeater yang dimiliki oleh HUB. Kekurangan topologi tree : ? Karena bercabang maka diperlukan cara untuk menunjukkan kemana data dikirim, atau kepada siapa transmisi data ditujukan. ? Perlu suatu mekanisme untuk mengatur transmisi dari terminal terminal dalam jaringan. ? Kabel yang digunakan menjadi lebih banyak sehingga diperlukan perencanaan yang matang dalam pengaturannya, termasuk di dalamnya adalah tata letak ruangan. ? HUB menjadi elemen kritis.

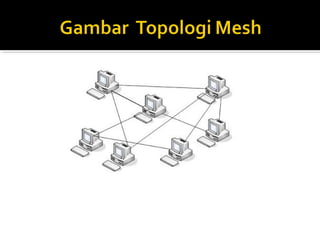

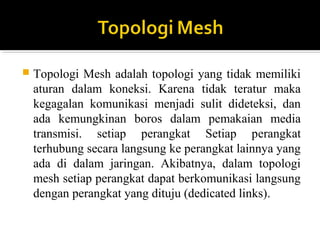

- 25. ? Topologi Mesh adalah topologi yang tidak memiliki aturan dalam koneksi. Karena tidak teratur maka kegagalan komunikasi menjadi sulit dideteksi, dan ada kemungkinan boros dalam pemakaian media transmisi. setiap perangkat Setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).

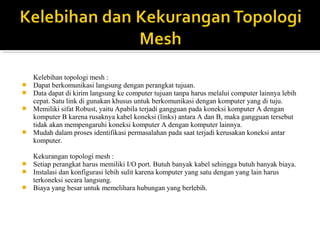

- 26. Kelebihan topologi mesh : ? Dapat berkomunikasi langsung dengan perangkat tujuan. ? Data dapat di kirim langsung ke computer tujuan tanpa harus melalui computer lainnya lebih cepat. Satu link di gunakan khusus untuk berkomunikasi dengan komputer yang di tuju. ? Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya. ? Mudah dalam proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer. Kekurangan topologi mesh : ? Setiap perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh banyak biaya. ? Instalasi dan konfigurasi lebih sulit karena komputer yang satu dengan yang lain harus terkoneksi secara langsung. ? Biaya yang besar untuk memelihara hubungan yang berlebih.

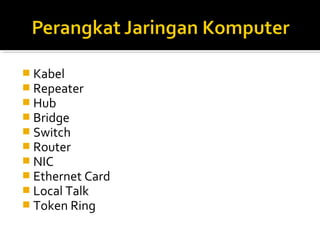

- 28. ? Kabel ? Repeater ? Hub ? Bridge ? Switch ? Router ? NIC ? Ethernet Card ? Local Talk ? Token Ring

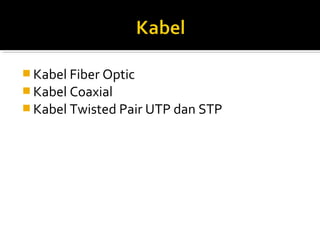

- 29. ?Kabel Fiber Optic ?Kabel Coaxial ?Kabel Twisted Pair UTP dan STP

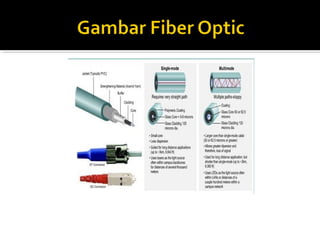

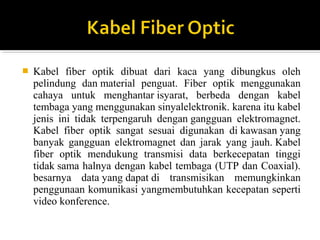

- 30. ? Kabel fiber optik dibuat dari kaca yang dibungkus oleh pelindung dan material penguat. Fiber optik menggunakan cahaya untuk menghantar isyarat, berbeda dengan kabel tembaga yang menggunakan sinyalelektronik. karena itu kabel jenis ini tidak terpengaruh dengan gangguan elektromagnet. Kabel fiber optik sangat sesuai digunakan di kawasan yang banyak gangguan elektromagnet dan jarak yang jauh. Kabel fiber optik mendukung transmisi data berkecepatan tinggi tidak sama halnya dengan kabel tembaga (UTP dan Coaxial). besarnya data yang dapat di transmisikan memungkinkan penggunaan komunikasi yangmembutuhkan kecepatan seperti video konference.

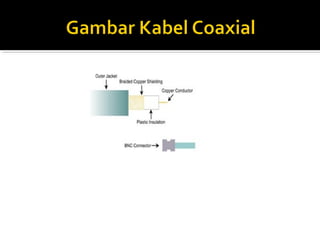

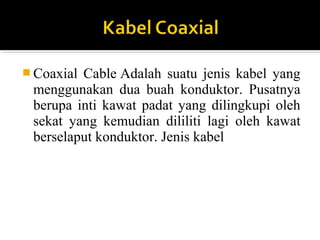

- 32. ?Coaxial Cable Adalah suatu jenis kabel yang menggunakan dua buah konduktor. Pusatnya berupa inti kawat padat yang dilingkupi oleh sekat yang kemudian dililiti lagi oleh kawat berselaput konduktor. Jenis kabel

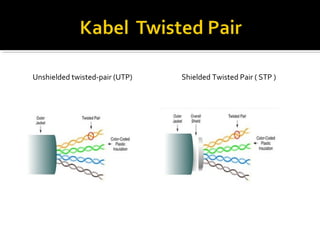

- 34. Unshielded twisted-pair (UTP) Shielded Twisted Pair ( STP )

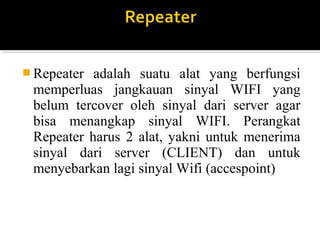

- 35. ?Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bisa menangkap sinyal WIFI. Perangkat Repeater harus 2 alat, yakni untuk menerima sinyal dari server (CLIENT) dan untuk menyebarkan lagi sinyal Wifi (accespoint)
- 36. ?Untuk mengover daerah-daerah yang lemah sinyal dari Server (pemancar) ?Untuk memperjauh sinyal dari Server (pemancar) ?Untuk mempermudah akses sinyal Wifi dari Server

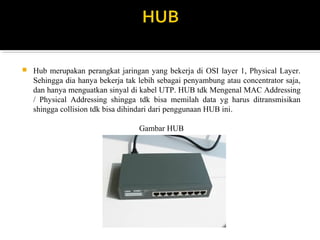

- 37. ? Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari dari penggunaan HUB ini. Gambar HUB

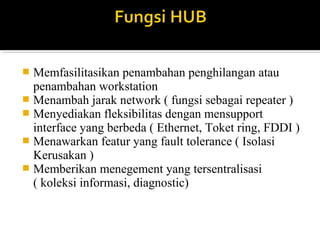

- 38. ? Memfasilitasikan penambahan penghilangan atau penambahan workstation ? Menambah jarak network ( fungsi sebagai repeater ) ? Menyediakan fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Toket ring, FDDI ) ? Menawarkan featur yang fault tolerance ( Isolasi Kerusakan ) ? Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic)

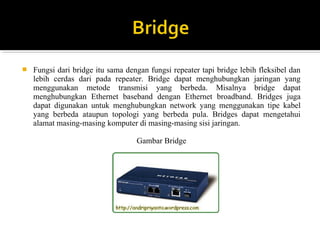

- 39. ? Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas dari pada repeater. Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband. Bridges juga dapat digunakan untuk menghubungkan network yang menggunakan tipe kabel yang berbeda ataupun topologi yang berbeda pula. Bridges dapat mengetahui alamat masing-masing komputer di masing-masing sisi jaringan. Gambar Bridge

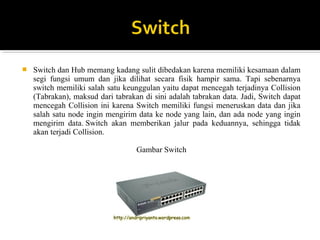

- 40. ? Switch dan Hub memang kadang sulit dibedakan karena memiliki kesamaan dalam segi fungsi umum dan jika dilihat secara fisik hampir sama. Tapi sebenarnya switch memiliki salah satu keunggulan yaitu dapat mencegah terjadinya Collision (Tabrakan), maksud dari tabrakan di sini adalah tabrakan data. Jadi, Switch dapat mencegah Collision ini karena Switch memiliki fungsi meneruskan data dan jika salah satu node ingin mengirim data ke node yang lain, dan ada node yang ingin mengirim data. Switch akan memberikan jalur pada keduannya, sehingga tidak akan terjadi Collision. Gambar Switch

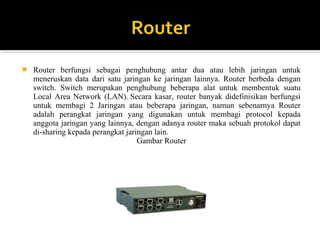

- 41. ? Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN). Secara kasar, router banyak didefinisikan berfungsi untuk membagi 2 Jaringan atau beberapa jaringan, namun sebenarnya Router adalah perangkat jaringan yang digunakan untuk membagi protocol kepada anggota jaringan yang lainnya, dengan adanya router maka sebuah protokol dapat di-sharing kepada perangkat jaringan lain. Gambar Router

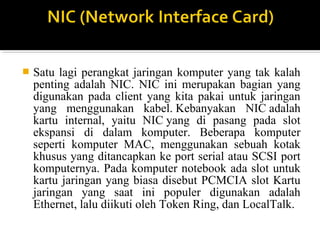

- 42. ? Satu lagi perangkat jaringan komputer yang tak kalah penting adalah NIC. NIC ini merupakan bagian yang digunakan pada client yang kita pakai untuk jaringan yang menggunakan kabel. Kebanyakan NIC adalah kartu internal, yaitu NIC yang di pasang pada slot ekspansi di dalam komputer. Beberapa komputer seperti komputer MAC, menggunakan sebuah kotak khusus yang ditancapkan ke port serial atau SCSI port komputernya. Pada komputer notebook ada slot untuk kartu jaringan yang biasa disebut PCMCIA slot Kartu jaringan yang saat ini populer digunakan adalah Ethernet, lalu diikuti oleh Token Ring, dan LocalTalk.

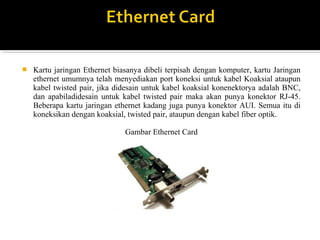

- 43. ? Kartu jaringan Ethernet biasanya dibeli terpisah dengan komputer, kartu Jaringan ethernet umumnya telah menyediakan port koneksi untuk kabel Koaksial ataupun kabel twisted pair, jika didesain untuk kabel koaksial konenektorya adalah BNC, dan apabiladidesain untuk kabel twisted pair maka akan punya konektor RJ-45. Beberapa kartu jaringan ethernet kadang juga punya konektor AUI. Semua itu di koneksikan dengan koaksial, twisted pair, ataupun dengan kabel fiber optik. Gambar Ethernet Card

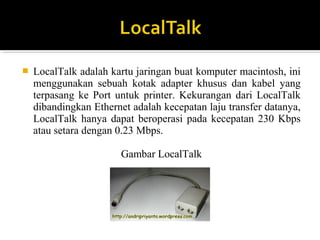

- 44. ? LocalTalk adalah kartu jaringan buat komputer macintosh, ini menggunakan sebuah kotak adapter khusus dan kabel yang terpasang ke Port untuk printer. Kekurangan dari LocalTalk dibandingkan Ethernet adalah kecepatan laju transfer datanya, LocalTalk hanya dapat beroperasi pada kecepatan 230 Kbps atau setara dengan 0.23 Mbps. Gambar LocalTalk

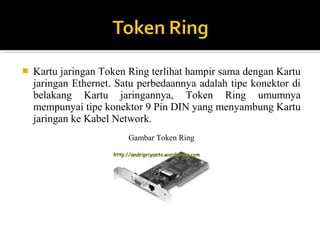

- 45. ? Kartu jaringan Token Ring terlihat hampir sama dengan Kartu jaringan Ethernet. Satu perbedaannya adalah tipe konektor di belakang Kartu jaringannya, Token Ring umumnya mempunyai tipe konektor 9 Pin DIN yang menyambung Kartu jaringan ke Kabel Network. Gambar Token Ring
