UN SMA IPA 2013 Fisika
Kode Soal
Doc. Name: UNSMAIPA2013FIS

Doc. Version : 2013-05 |

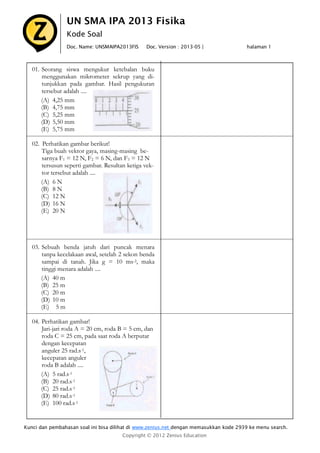

halaman 1

01. Seorang siswa mengukur ketebalan buku
menggunakan mikrometer sekrup yang ditunjukkan pada gambar. Hasil pengukuran
tersebut adalah ....
(A) 4,25 mm
(B) 4,75 mm
(C) 5,25 mm
(D) 5,50 mm
(E) 5,75 mm
02. Perhatikan gambar berikut!
Tiga buah vektor gaya, masing-masing besarnya F1 = 12 N, F2 = 6 N, dan F3 = 12 N
tersusun seperti gambar. Resultan ketiga vektor tersebut adalah ....
(A) 6 N
(B) 8 N
(C) 12 N
(D) 16 N
(E) 20 N

03. Sebuah benda jatuh dari puncak menara
tanpa kecelakaan awal, setelah 2 sekon benda
sampai di tanah. Jika g = 10 ms-2, maka
tinggi menara adalah ....
(A) 40 m
(B) 25 m
(C) 20 m
(D) 10 m
(E) 5 m
04. Perhatikan gambar!
Jari-jari roda A = 20 cm, roda B = 5 cm, dan
roda C = 25 cm, pada saat roda A berputar
dengan kecepatan
anguler 25 rad.s-1,
kecepatan anguler
roda B adalah ....
(A) 5 rad.s-1
(B) 20 rad.s-1
(C) 25 rad.s-1
(D) 80 rad.s-1
(E) 100 rad.s-1

Kunci dan pembahasan soal ini bisa dilihat di www.zenius.net dengan memasukkan kode 2939 ke menu search.
Copyright © 2012 Zenius Education

UN SMA IPA 2013 Fisika, Kode Soal
doc. name: UNSMAIPA2013FIS

doc. version : 2013-05 |

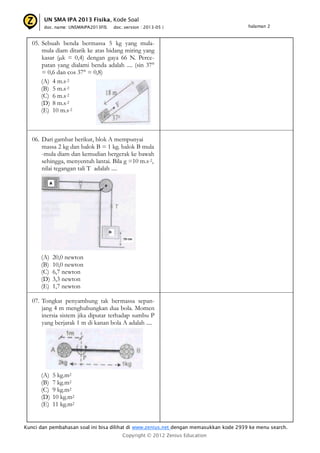

halaman 2

05. Sebuah benda bermassa 5 kg yang mulamula diam ditarik ke atas bidang miring yang
kasar (µk = 0,4) dengan gaya 66 N. Percepatan yang dialami benda adalah .... (sin 37°
= 0,6 dan cos 37° = 0,8)
(A) 4 m.s-2
(B) 5 m.s-2
(C) 6 m.s-2
(D) 8 m.s-2
(E) 10 m.s-2

06. Dari gambar berikut, blok A mempunyai
massa 2 kg dan balok B = 1 kg. balok B mula
-mula diam dan kemudian bergerak ke bawah
sehingga, menyentuh lantai. Bila g =10 m.s-2,
nilai tegangan tali T adalah ....

(A)
(B)
(C)
(D)
(E)

20,0 newton
10,0 newton
6,7 newton
3,3 newton
1,7 newton

07. Tongkat penyambung tak bermassa sepanjang 4 m menghubungkan dua bola. Momen
inersia sistem jika diputar terhadap sumbu P
yang berjarak 1 m di kanan bola A adalah ....

(A)
(B)
(C)
(D)
(E)

5 kg.m2
7 kg.m2
9 kg.m2
10 kg.m2
11 kg.m2

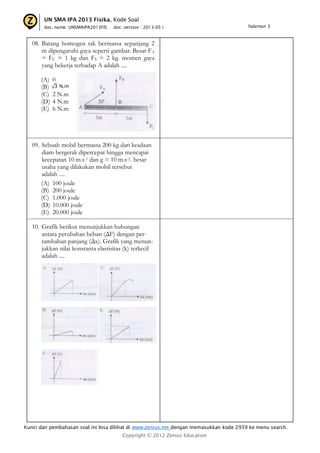

halaman 3

08. Batang homogen tak bermassa sepanjang 2
m dipengaruhi gaya seperti gambar. Besar FA
= FC = 1 kg dan FS = 2 kg. momen gaya
yang bekerja terhadap A adalah ....
(A)
(B)
(C)
(D)
(E)

0

3 N.m

2 N.m
4 N.m
6 N.m

09. Sebuah mobil bermassa 200 kg dari keadaan
diam bergerak dipercepat hingga mencapai
kecepatan 10 m.s-1 dan g = 10 m.s-2. besar
usaha yang dilakukan mobil tersebut
adalah ....
(A) 100 joule
(B) 200 joule
(C) 1.000 joule
(D) 10.000 joule
(E) 20.000 joule
10. Grafik berikut menunjukkan hubungan
antara perubahan beban (ΔF) dengan pertambahan panjang (Δx). Grafik yang menunjukkan nilai konstanta elastisitas (k) terkecil
adalah ....

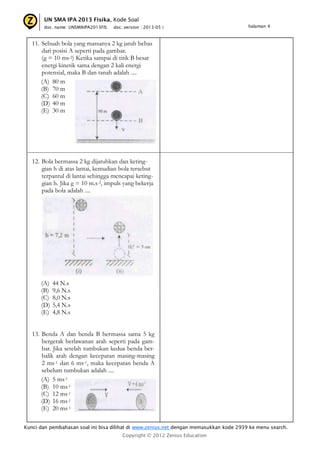

halaman 4

11. Sebuah bola yang massanya 2 kg jatuh bebas
dari posisi A seperti pada gambar.
(g = 10 ms-2) Ketika sampai di titik B besar
energi kinetik sama dengan 2 kali energi
potensial, maka B dan tanah adalah ....
(A) 80 m
(B) 70 m
(C) 60 m
(D) 40 m
(E) 30 m

12. Bola bermassa 2 kg dijatuhkan dan ketinggian h di atas lantai, kemudian bola tersebut
terpantul di lantai sehingga mencapai ketinggian h. Jika g = 10 m.s-2, impuls yang bekerja
pada bola adalah ....

(A)
(B)
(C)
(D)
(E)

44 N.s
9,6 N.s
8,0 N.s
5,4 N.s
4,8 N.s

13. Benda A dan benda B bermassa sama 5 kg
bergerak berlawanan arah seperti pada gambar. Jika setelah tumbukan kedua benda berbalik arah dengan kecepatan masing-masing
2 ms-1 dan 6 ms-1, maka kecepatan benda A
sebelum tumbukan adalah ....
(A) 5 ms-1
(B) 10 ms-1
(C) 12 ms-1
(D) 16 ms-1
(E) 20 ms-1

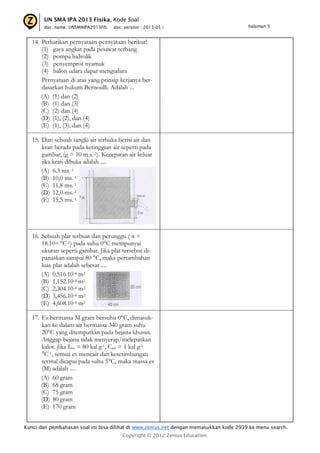

halaman 5

14. Perhatikan pernyataan-pernyataan berikut!
(1) gaya angkat pada pesawat terbang
(2) pompa hidrolik
(3) penyemprot nyamuk
(4) balon udara dapat mengudara
Pernyataan di atas yang prinsip kerjanya berdasarkan hukum Bernoulli. Adalah ...
(A) (1) dan (2)
(B) (1) dan (3)
(C) (2) dan (4)
(D) (1), (2), dan (4)
(E) (1), (3), dan (4)
15. Dari sebuah tangki air terbuka berisi air dan
kran berada pada ketinggian air seperti pada
gambar, (g = 10 m.s.-2). Kecepatan air keluar
jika kran dibuka adalah ....
(A) 6.3 ms.-1
(B) 10,0 ms.-1
(C) 11,8 ms.-1
(D) 12,0 ms.-1
(E) 15,5 ms.-1

16. Sebuah plat terbuat dan perunggu ( α =
18.10-6 °C-1) pada suhu 0°C mempunyai
ukuran seperti gambar. Jika plat tersebut dipanaskan sampai 80 °C, maka pertambahan
luas plat adalah sebesar ....
(A) 0,516.10-4 m2
(B) 1,152.10-4 m2
(C) 2,304.10-4 m2
(D) 3,456.10-4 m2
(E) 4,608.10-4 m2
17. Es bermassa M gram bersuhu 0°C, dimasukkan ke dalam air bermassa 340 gram suhu
20°C yang ditempatkan pada bejana khusus.
Anggap bejana tidak menyerap/melepaskan
kalor. Jika Les = 80 kal g-1, Cair = 1 kal g-1
°C-1, semua es mencair dan kesetimbangan
termal dicapai pada suhu 5°C, maka massa es
(M) adalah ....
(A) 60 gram
(B) 68 gram
(C) 75 gram
(D) 80 gram
(E) 170 gram

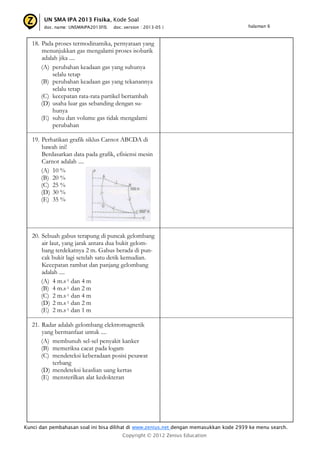

halaman 6

18. Pada proses termodinamika, pernyataan yang
menunjukkan gas mengalami proses isobarik
adalah jika ....
(A) perubahan keadaan gas yang suhunya
selalu tetap
(B) perubahan keadaan gas yang tekanannya
selalu tetap
(C) kecepatan rata-rata partikel bertambah
(D) usaha luar gas sebanding dengan suhunya
(E) suhu dan volume gas tidak mengalami
perubahan
19. Perhatikan grafik siklus Carnot ABCDA di
bawah ini!
Berdasarkan data pada grafik, efisiensi mesin
Carnot adalah ....
(A) 10 %
(B) 20 %
(C) 25 %
(D) 30 %
(E) 35 %

20. Sebuah gabus terapung di puncak gelombang
air laut, yang jarak antara dua bukit gelombang terdekatnya 2 m. Gabus berada di puncak bukit lagi setelah satu detik kemudian.
Kecepatan rambat dan panjang gelombang
adalah ....
(A) 4 m.s-1 dan 4 m
(B) 4 m.s-1 dan 2 m
(C) 2 m.s-1 dan 4 m
(D) 2 m.s-1 dan 2 m
(E) 2 m.s-1 dan 1 m
21. Radar adalah gelombang elektromagnetik
yang bermanfaat untuk ....
(A) membunuh sel-sel penyakit kanker
(B) memeriksa cacat pada logam
(C) mendeteksi keberadaan posisi pesawat
terbang
(D) mendeteksi keaslian uang kertas
(E) mensterilkan alat kedokteran

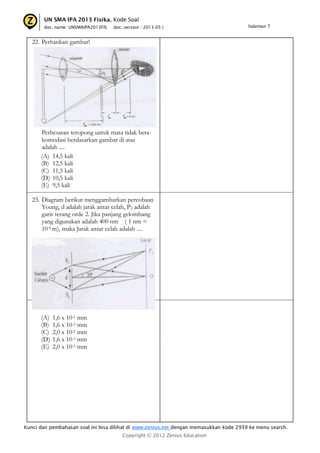

halaman 7

22. Perhatikan gambar!

Perbesaran teropong untuk mata tidak berakomodasi berdasarkan gambar di atas
adalah ....
(A) 14,5 kali
(B) 12,5 kali
(C) 11,5 kali
(D) 10,5 kali
(E) 9,5 kali
23. Diagram berikut menggambarkan percobaan
Young, d adalah jarak antar celah, P2 adalah
garis terang orde 2. Jika panjang gelombang
yang digunakan adalah 400 nm ( 1 nm =
10-9 m), maka Jarak antar celah adalah ....

(A)
(B)
(C)
(D)
(E)

1,6 x 10-1 mm
1,6 x 10-2 mm
2,0 x 10-2 mm
1,6 x 10-3 mm
2,0 x 10-3 mm

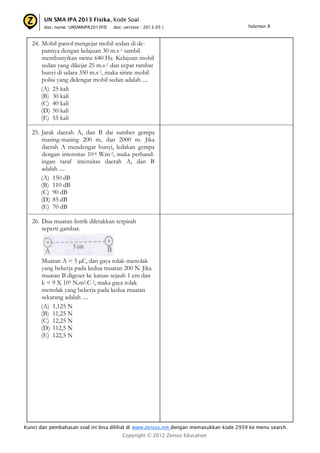

halaman 8

24. Mobil patrol mengejar mobil sedan di depannya dengan kelajuan 30 m.s-1 sambil
membunyikan swine 640 Hz. Kelajuan mobil
sedan yang dikejar 25 m.s-1 dan cepat rambat
bunyi di udara 350 m.s-1, maka sirine mobil
polisi yang didengar mobil sedan adalah ....
(A) 25 kali
(B) 30 kali
(C) 40 kali
(D) 50 kali
(E) 55 kali
25. Jarak daerah A, dan B dai sumber gempa
masing-masing 200 m, dan 2000 m. Jika
daerah A mendengar bunyi, ledakan gempa
dengan intensitas 10-8 W.m-2, maka perbandingan taraf intensitas daerah A, dan B
adalah ....
(A) 150 dB
(B) 110 dB
(C) 90 dB
(D) 85 dB
(E) 70 dB
26. Dua muatan listrik diletakkan terpisah
seperti gambar.

Muatan A = 5 µC, dan gaya tolak-menolak
yang bekerja pada kedua muatan 200 N. Jika
muatan B digeser ke kanan sejauh 1 cm dan
k = 9 X 109 N.m2.C-2, maka gaya tolak
menolak yang bekerja pada kedua muatan
sekarang adalah ....
(A) 1,125 N
(B) 11,25 N
(C) 12,25 N
(D) 112,5 N
(E) 122,5 N

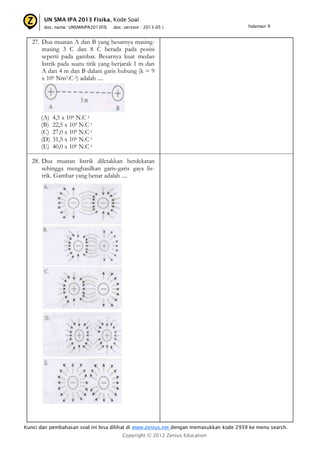

halaman 9

27. Dua muatan A dan B yang besarnya masingmasing 3 C dan 8 C berada pada posisi
seperti pada gambar. Besarnya kuat medan
listrik pada suatu titik yang berjarak 1 m dan
A dan 4 m dan B dalam garis hubung (k = 9
x 109 Nm2.C-2) adalah ....

(A)
(B)
(C)
(D)
(E)

4,5 x 109 N.C-1
22,5 x 109 N.C-1
27,0 x 109 N.C-1
31,5 x 109 N.C-1
40,0 x 109 N.C-1

28. Dua muatan listrik diletakkan berdekatan
sehingga menghasilkan garis-garis gaya listrik. Gambar yang benar adalah ....

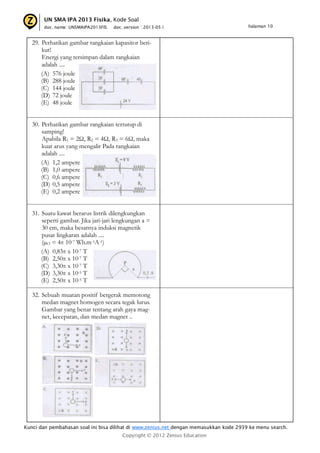

halaman 10

29. Perhatikan gambar rangkaian kapasitor berikut!
Energi yang tersimpan dalam rangkaian
adalah ....
(A) 576 joule
(B) 288 joule
(C) 144 joule
(D) 72 joule
(E) 48 joule
30. Perhatikan gambar rangkaian tertutup di
samping!
Apabila R1 = 2Ω, R2 = 4Ω, R3 = 6Ω, maka
kuat arus yang mengalir Pada rangkaian
adalah ....
(A) 1,2 ampere
(B) 1,0 ampere
(C) 0,6 ampere
(D) 0,5 ampere
(E) 0,2 ampere
31. Suatu kawat berarus listrik dilengkungkan
seperti gambar. Jika jari-jari lengkungan a =
30 cm, maka besarnya induksi magnetik
pusat lingkaran adalah ....
(µO = 4π 10-7 Wb.m-1A-1)
(A) 0,83π x 10-7 T
(B) 2,50π x 10-7 T
(C) 3,30π x 10-7 T
(D) 3,30π x 10-5 T
(E) 2,50π x 10-5 T
32. Sebuah muatan positif bergerak memotong
medan magnet homogen secara tegak lurus.
Gambar yang benar tentang arah gaya magnet, kecepatan, dan medan magnet ..

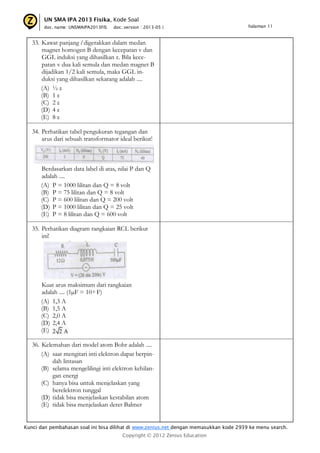

halaman 11

33. Kawat panjang l digerakkan dalam medan
magnet homogen B dengan kecepatan v dan
GGL induksi yang dihasilkan ε. Bila kecepatan v dua kali semula dan medan magnet B
dijadikan 1/2 kali semula, maka GGL induksi yang dihasilkan sekarang adalah ....
(A) ½ ε
(B) 1 ε
(C) 2 ε
(D) 4 ε
(E) 8 ε
34. Perhatikan tabel pengukuran tegangan dan
arus dari sebuah transformator ideal berikut!

Berdasarkan data label di atas, nilai P dan Q
adalah ....
(A) P = 1000 lilitan dan Q = 8 volt
(B) P = 75 lilitan dan Q = 8 volt
(C) P = 600 lilitan dan Q = 200 volt
(D) P = 1000 lilitan dan Q = 25 volt
(E) P = 8 lilitan dan Q = 600 volt
35. Perhatikan diagram rangkaian RCL berikut
ini!

Kuat arus maksimum dari rangkaian
adalah .... (1µF = 10-6 F)
(A) 1,3 A
(B) 1,5 A
(C) 2,0 A
(D) 2,4 A
(E)
36. Kelemahan dari model atom Bohr adalah ....
(A) saat mengitari inti elektron dapat berpindah lintasan
(B) selama mengelilingi inti elektron kehilangan energi
(C) hanya bisa untuk menjelaskan yang
berelektron tunggal
(D) tidak bisa menjelaskan kestabilan atom
(E) tidak bisa menjelaskan deret Balmer

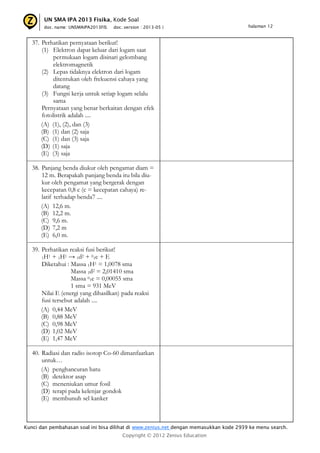

halaman 12

37. Perhatikan pernyataan berikut!
(1) Elektron dapat keluar dari logam saat
permukaan logam disinari gelombang
elektromagnetik
(2) Lepas tidaknya elektron dari logam
ditentukan oleh frekuensi cahaya yang
datang
(3) Fungsi kerja untuk setiap logam selalu
sama
Pernyataan yang benar berkaitan dengan efek
fotolistrik adalah ....
(A) (1), (2), dan (3)
(B) (1) dan (2) saja
(C) (1) dan (3) saja
(D) (1) saja
(E) (3) saja
38. Panjang benda diukur oleh pengamat diam =
12 m. Berapakah panjang benda itu bila diukur oleh pengamat yang bergerak dengan
kecepatan 0,8 c (c = kecepatan cahaya) relatif terhadap benda7 ....
(A) 12,6 m.
(B) 12,2 m.
(C) 9,6 m.
(D) 7,2 m
(E) 6,0 m.
39. Perhatikan reaksi fusi berikut!
1H1 + 1H1 → 1d2 + 01e + E
Diketahui : Massa 1H1 = 1,0078 sma
Massa 1d2 = 2,01410 sma
Massa 01e = 0,00055 sma
1 sma = 931 MeV
Nilai E (energi yang dihasilkan) pada reaksi
fusi tersebut adalah ....
(A) 0,44 MeV
(B) 0,88 MeV
(C) 0,98 MeV
(D) 1,02 MeV
(E) 1,47 MeV
40. Radiasi dan radio isotop Co-60 dimanfaatkan
untuk…
(A) penghancuran batu
(B) detektor asap
(C) meneniukan umur fosil
(D) terapi pada kelenjar gondok
(E) membunuh sel kanker


�ݺ�ߣ

Unsmaipa2013 fis

Recommended

More Related Content

What's hot (18)

Similar to Unsmaipa2013 fis (20)

Unsmaipa2013 fis
