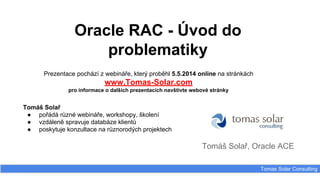

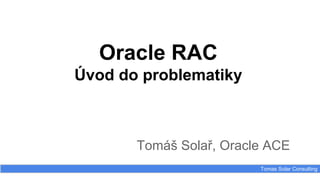

Oracle RAC - Úvod do
problematiky
Tomáš Solař, Oracle ACE
Tomas Solar Consulting
Prezentace pochází z webináře, který proběhl 5.5.2014 online na stránkách
www.Tomas-Solar.com
pro informace o dalších prezentacích navštivte webové stránky
Tomáš Solař
● pořádá různé webináře, workshopy, školení
● vzdáleně spravuje databáze klientů
● poskytuje konzultace na různorodých projektech

Za chvíli začíname...
Online seminář na téma:
”Oracle RAC - Úvod do problematiky”
Chat: IRC kanál, server Rizon, místnost #Webinar-Tomas-Solar
nebo v prohlížeči http://www.rizon.net/chat channel: Webinar-Tomas-Solar

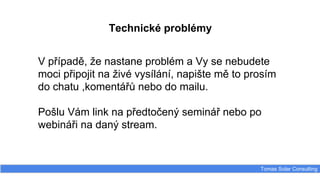

Technické problémy
V případě, že nastane problém a Vy se nebudete
moci připojit na živé vysílání, napište mě to prosím
do chatu ,komentářů nebo do mailu.
Pošlu Vám link na předtočený seminář nebo po
webináři na daný stream.

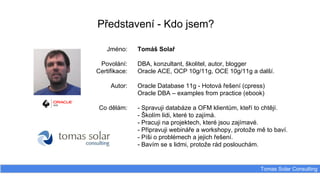

Představení - Kdo jsem?
Jméno:
Povolání:
Certifikace:
Autor:
Co dělám:
Tomáš Solař
DBA, konzultant, školitel, autor, blogger
Oracle ACE, OCP 10g/11g, OCE 10g/11g a další.
Oracle Database 11g - Hotová řešení (cpress)
Oracle DBA – examples from practice (ebook)
- Spravuji databáze a OFM klientům, kteří to chtějí.
- Školím lidi, které to zajímá.
- Pracuji na projektech, které jsou zajímavé.
- Připravuji webináře a workshopy, protože mě to baví.
- Píši o problémech a jejich řešení.
- Bavím se s lidmi, protože rád poslouchám.

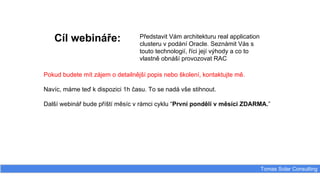

Cíl webináře:
Představit Vám architekturu real application
clusteru v podání Oracle. Seznámit Vás s
touto technologií, říci její výhody a co to
vlastně obnáší provozovat RAC
Pokud budete mít zájem o detailnější popis nebo školení, kontaktujte mě.
Navíc, máme teď k dispozici 1h času. To se nadá vše stihnout.
Další webinář bude příští měsíc v rámci cyklu “První pondělí v měsíci ZDARMA.”

Oracle RAC
Úvod do problematiky

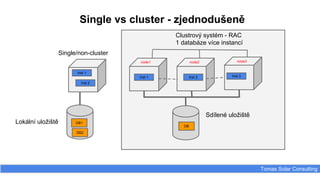

Single vs cluster - zjednodušeně
Inst 1
Inst 2
Inst 1 Inst 2 Inst 3
DB1
DB2
DB
Sdílené uložiště
Lokální uložiště
Single/non-cluster
Clustrový systém - RAC
1 databáze více instancí
node1 node2 node3

Standard edice
● od 10g SE edice bez další licence
● max 4 sockety na celý cluster
● ASM pro datové soubory
● Podporované HA (TAF, FAN,FCF)

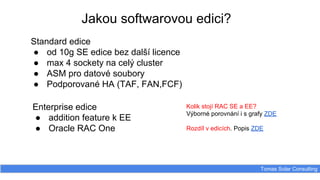

Jakou softwarovou edici?
Enterprise edice
● addition feature k EE
● Oracle RAC One
Kolik stojí RAC SE a EE?
Výborné porovnání i s grafy ZDE
Rozdíl v edicích. Popis ZDE

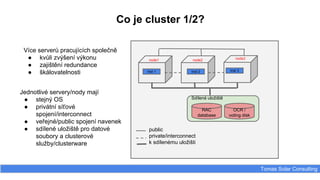

Co je cluster 1/2?
node1 node2
Více serverů pracujících společně
● kvůli zvýšení výkonu
● zajištění redundance
● škálovatelnosti
Jednotlivé servery/nody mají
● stejný OS
● privátní síťové
spojení/interconnect
● veřejné/public spojení navenek
● sdílené uložiště pro datové
soubory a clusterové
služby/clusterware
node3
RAC
database
OCR /
voting disk
public
private/interconnect
k sdílenému uložišti

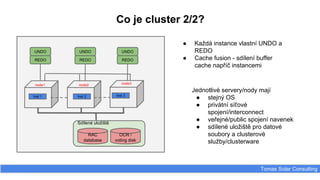

Co je cluster 2/2?
● Každá instance vlastní UNDO a
REDO
● Cache fusion - sdílení buffer
cache napříč instancemi
Jednotlivé servery/nody mají
● stejný OS
● privátní síťové
spojení/interconnect
● veřejné/public spojení navenek
● sdílené uložiště pro datové
soubory a clusterové
služby/clusterware
node1 node2 node3
RAC
database
OCR /
voting disk
UNDO
REDO
UNDO
REDO
UNDO
REDO

Inst 1

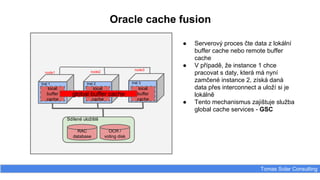

Oracle cache fusion
● Serverový proces čte data z lokální
buffer cache nebo remote buffer
cache
● V případě, že instance 1 chce
pracovat s daty, která má nyní
zamčené instance 2, získá daná
data přes interconnect a uloží si je
lokálně
● Tento mechanismus zajištuje služba
global cache services - GSC
Inst 2 Inst 3
local
buffer
cache
local
buffer
cache
local
buffer
cache
RAC
database
OCR /
voting disk
node1 node2
node3
global buffer cache

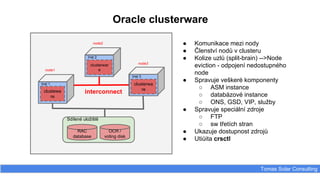

Oracle clusterware
● Komunikace mezi nody
● Členství nodů v clusteru
● Kolize uzlů (split-brain) -->Node
eviction - odpojení nedostupného
node
● Spravuje veškeré komponenty
○ ASM instance
○ databázové instance
○ ONS, GSD, VIP, služby
● Spravuje speciální zdroje
○ FTP
○ sw třetích stran
● Ukazuje dostupnost zdrojů
● Utiůita crsctl
Inst 1
node2
node3
Inst 2
Inst 3
clustewa
re
clusterwar
e
clusterwa
re
node1
interconnect
RAC
database
OCR /
voting disk

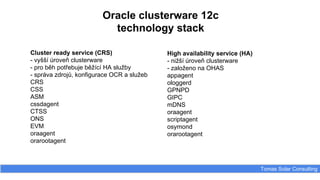

Oracle clusterware 12c
technology stack
Cluster ready service (CRS)
- vyšší úroveň clusterware
- pro běh potřebuje běžící HA služby
- správa zdrojů, konfigurace OCR a služeb
CRS
CSS
ASM
cssdagent
CTSS
ONS
EVM
oraagent
orarootagent
High availability service (HA)
- nižší úroveň clusterware
- založeno na OHAS
appagent
ologgerd
GPNPD
GIPC
mDNS
oraagent
scriptagent
osymond
orarootagent

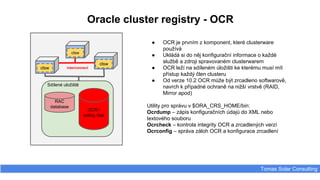

Oracle cluster registry - OCR
RAC
database
OCR /
voting disk
clsw
clsw
clsw
interconnect
● OCR je prvním z komponent, které clusterware
používá
● Ukládá si do něj konfigurační informace o každé
službě a zdroji spravovaném clusterwarem
● OCR leží na sdíleném úložišti ke kterému musí mít
přístup každý člen clusteru
● Od verze 10.2 OCR může být zrcadleno softwarově,
navrch k případné ochraně na nižší vrstvě (RAID,
Mirror apod)
Utility pro správu v $ORA_CRS_HOME/bin:
Ocrdump – zápis konfiguračních údajů do XML nebo
textového souboru
Ocrcheck – kontrola integrity OCR a zrcadlených verzí
Ocrconfig – správa záloh OCR a konfigurace zrcadlení

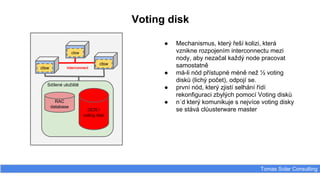

Voting disk
RAC
database
OCR /
voting disk
clsw
clsw
clsw
interconnect
● Mechanismus, který řeší kolizi, která
vznikne rozpojením interconnectu mezi
nody, aby nezačal každý node pracovat
samostatně
● má-li nód přístupné méně než ½ voting
disků (lichý počet), odpojí se.
● první nód, který zjistí selhání řídí
rekonfiguraci zbylých pomocí Voting disků
● n´d který komunikuje s nejvíce voting disky
se stává clůusterware master

Background processes
Na každém nodu clusteru beží tyto backgroup procesy: ZDE
ACMS — Atomic Control file to Memory Service (ACMS)
GTX0-j — Global Transaction Process
LMON — Global Enqueue Service Monitor
LMD — Global Enqueue Service Daemon
LMS — Global Cache Service Process
LCK0 — Instance Enqueue Process
DIAG — Diagnosability Daemon
RMSn — Oracle RAC Management Processes (RMSn)
RSMN — Remote Slave Monitor
DBRM — Database Resource Manager (from 11g R2)
PING — Response Time Agent (from 11g R2)

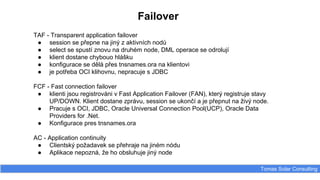

Failover
TAF - Transparent application failover
● session se přepne na jiný z aktivních nodů
● select se spustí znovu na druhém node, DML operace se odrolují
● klient dostane chybouo hlášku
● konfigurace se dělá přes tnsnames.ora na klientovi
● je potřeba OCI klihovnu, nepracuje s JDBC
FCF - Fast connection failover
● klienti jsou registrováni v Fast Application Failover (FAN), který registruje stavy
UP/DOWN. Klient dostane zprávu, session se ukončí a je přepnut na živý node.
● Pracuje s OCI, JDBC, Oracle Universal Connection Pool(UCP), Oracle Data
Providers for .Net.
● Konfigurace pres tnsnames.ora
AC - Application continuity
● Clientský požadavek se přehraje na jiném nódu
● Aplikace nepozná, že ho obsluhuje jiný node

Operační systém
Grid infrastructure
ASM Clusterware
RAC instance
Listener
Services
VIP
Single client access name - SCAN
Aplikace Aplikace Aplikace
Shared storage
RAC
database
OCR /
voting disk
Operační systém
Grid infrastructure
ASM Clusterware
RAC instance
Listener
Services
VIP
private
interconect

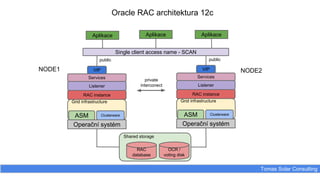

Oracle RAC architektura 12c
NODE1 NODE2
public public

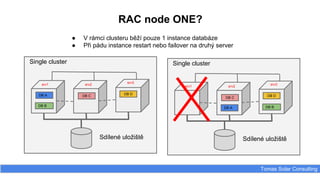

RAC node ONE?
● V rámci clusteru běží pouze 1 instance databáze
● Při pádu instance restart nebo failover na druhý server
DB A DB C
DB D
srv1 srv2
srv3
DB B
Single cluster
DB A
DB C
DB D
srv1 srv2
srv3
DB B
Single cluster

S čím mohu pomoci
● Provést základní healthcheck
● Zkonzultovat váš stávající stav
● Připravit školení, workshop, webinář
● Zajistit support databazí. Spolupráce
od 4h měsíčně
● Spolupráce na projektech
● EMERGENCY kontakt
● a další
Kontakt:
Web: http://www.tomas-solar.com/kontakt/
Mail: tom@tomas-solar.com
Tel: 731 196 647
Skype: database-administrator
Bezplatná konzultace !
Skype, hangout, telefon.

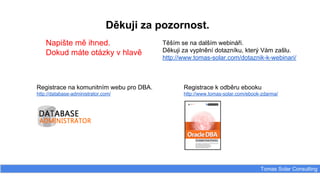

Děkuji za pozornost.
Napište mě ihned.
Dokud máte otázky v hlavě
Těším se na dalším webináři.
Děkuji za vyplnění dotazníku, který Vám zašlu.
http://www.tomas-solar.com/dotaznik-k-webinari/
Registrace na komunitním webu pro DBA.
http://database-administrator.com/
Registrace k odběru ebooku
http://www.tomas-solar.com/ebook-zdarma/
