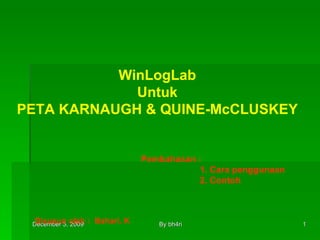

WinLogLab Untuk PETA KARNAUGH & QUINE-McCLUSKEY Pembahasan : 1. Cara penggunaan 2. Contoh Disusun oleh : Bahari. K

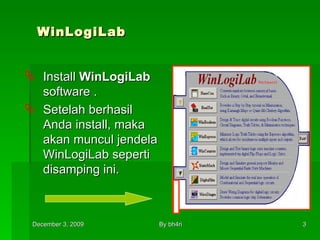

WinLogiLab Install WinLogiLab software . Setelah berhasil Anda install, maka akan muncul jendela WinLogiLab seperti disamping ini.

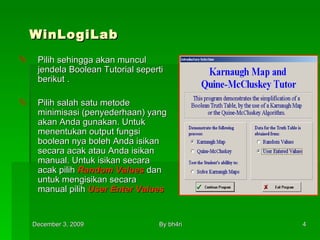

WinLogiLab Pilih sehingga akan muncul jendela Boolean Tutorial seperti berikut . Pilih salah satu metode minimisasi (penyederhaan) yang akan Anda gunakan. Untuk menentukan output fungsi boolean nya boleh Anda isikan secara acak atau Anda isikan manual. Untuk isikan secara acak pilih Random Values dan untuk mengisikan secara manual pilih User Enter Values

WinLogiLab Misalnya Anda pilih teknik minimisasi dengan Karnaugh Map dan output fungsi booleannya Anda isikan secara Manual, setelah itu click tombol Continue Program maka akan muncul form tabel kebenaran seperti berikut

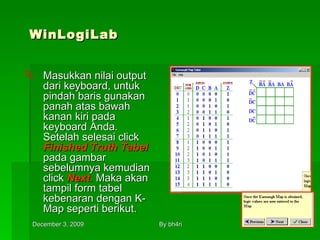

WinLogiLab Masukkan nilai output dari keyboard, untuk pindah baris gunakan panah atas bawah kanan kiri pada keyboard Anda. Setelah selesai click Finished Truth Tabel pada gambar sebelumnya kemudian click Next . Maka akan tampil form tabel kebenaran dengan K-Map seperti berikut.

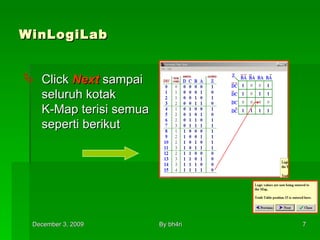

WinLogiLab Click Next sampai seluruh kotak K-Map terisi semua seperti berikut

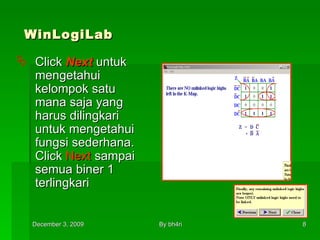

WinLogiLab Click Next untuk mengetahui kelompok satu mana saja yang harus dilingkari untuk mengetahui fungsi sederhana. Click Next sampai semua biner 1 terlingkari

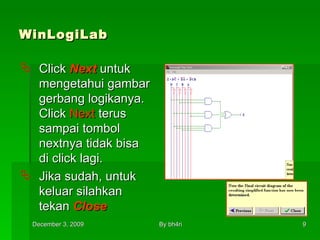

WinLogiLab Click Next untuk mengetahui gambar gerbang logikanya. Click Next terus sampai tombol nextnya tidak bisa di click lagi. Jika sudah, untuk keluar silahkan tekan Close

Contoh Penyederhana Fungsi Boolean dengan Peta Karnaugh >>>>>

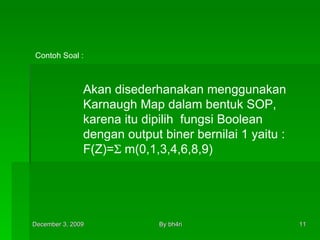

Akan disederhanakan menggunakan Karnaugh Map dalam bentuk SOP, karena itu dipilih fungsi Boolean dengan output biner bernilai 1 yaitu : F(Z)=  m(0,1,3,4,6,8,9) Contoh Soal :

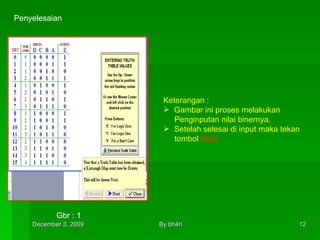

Gbr : 1 Penyelesaian Keterangan : Gambar ini proses melakukan Penginputan nilai binernya. Setelah selesai di input maka tekan tombol Next

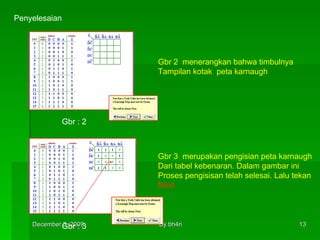

Penyelesaian Gbr : 3 Gbr : 2 Gbr 2 menerangkan bahwa timbulnya Tampilan kotak peta karnaugh Gbr 3 merupakan pengisian peta karnaugh Dari tabel kebenaran. Dalam gambar ini Proses pengisisan telah selesai. Lalu tekan Next

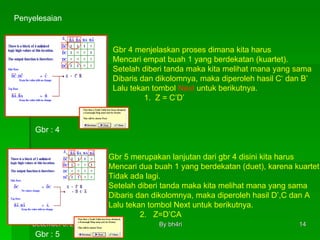

Penyelesaian Gbr : 5 Gbr : 4 Gbr 4 menjelaskan proses dimana kita harus Mencari empat buah 1 yang berdekatan (kuartet). Setelah diberi tanda maka kita melihat mana yang sama Dibaris dan dikolomnya, maka diperoleh hasil C ‘ dan B’ Lalu tekan tombol Next untuk berikutnya. 1. Z = C’D’ Gbr 5 merupakan lanjutan dari gbr 4 disini kita harus Mencari dua buah 1 yang berdekatan (duet), karena kuartet Tidak ada lagi. Setelah diberi tanda maka kita melihat mana yang sama Dibaris dan dikolomnya, maka diperoleh hasil D’,C dan A Lalu tekan tombol Next untuk berikutnya. 2. Z=D’CA

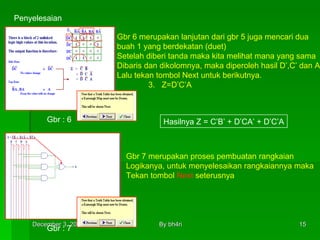

Penyelesaian Gbr : 7 Gbr : 6 Gbr 6 merupakan lanjutan dari gbr 5 juga mencari dua buah 1 yang berdekatan (duet) Setelah diberi tanda maka kita melihat mana yang sama Dibaris dan dikolomnya, maka diperoleh hasil D’,C’ dan A Lalu tekan tombol Next untuk berikutnya. 3. Z=D’C’A Hasilnya Z = C’B’ + D’CA’ + D’C’A Gbr 7 merupakan proses pembuatan rangkaian Logikanya, untuk menyelesaikan rangkaiannya maka Tekan tombol Next seterusnya

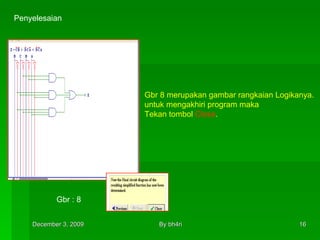

Penyelesaian Gbr : 8 Gbr 8 merupakan gambar rangkaian Logikanya. untuk mengakhiri program maka Tekan tombol Close .
