Dokumen ini membahas berbagai jenis proyeksi dalam x-tallografi, termasuk proyeksi bola garis, proyeksi stereografi, proyeksi gnomonik, dan proyeksi ortografi. Masing-masing proyeksi memiliki bidang dan cara penarikan garis proyeksi yang berbeda. Pemahaman tentang metode ini penting dalam menjelaskan hubungan antara bola dan bidang proyeksi.
X-Tall

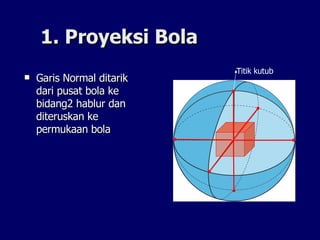

- 2. 1. Proyeksi Bola Garis Normal ditarik dari pusat bola ke bidang2 hablur dan diteruskan ke permukaan bola Titik kutub

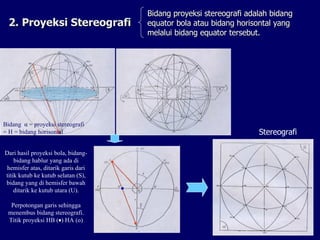

- 3. 2. Proyeksi Stereografi Bidang proyeksi stereografi adalah bidang equator bola atau bidang horisontal yang melalui bidang equator tersebut. Bidang 留 = proyeksi stereografi = H = bidang horisontal Dari hasil proyeksi bola, bidang-bidang hablur yang ada di hemisfer atas, ditarik garis dari titik kutub ke kutub selatan (S), bidang yang di hemisfer bawah ditarik ke kutub utara (U). Perpotongan garis sehingga menembus bidang stereografi. Titik proyeksi HB ( ) HA ( o ) Stereografi

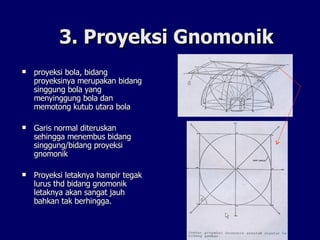

- 4. 3. Proyeksi Gnomonik proyeksi bola, bidang proyeksinya merupakan bidang singgung bola yang menyinggung bola dan memotong kutub utara bola Garis normal diteruskan sehingga menembus bidang singgung/bidang proyeksi gnomonik Proyeksi letaknya hampir tegak lurus thd bidang gnomonik letaknya akan sangat jauh bahkan tak berhingga.

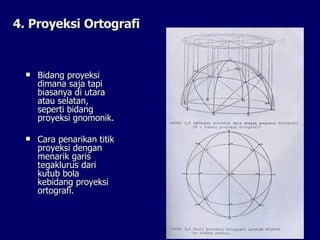

- 5. 4. Proyeksi Ortografi Bidang proyeksi dimana saja tapi biasanya di utara atau selatan, seperti bidang proyeksi gnomonik. Cara penarikan titik proyeksi dengan menarik garis tegaklurus dari kutub bola kebidang proyeksi ortografi.
