ДВОИЧНОЕ
КОДИРОВАНИЕ
ИНФОРМАЦИЯ И
ИНФОРМАЦИОННЫЕ ПРОЦЕССЫ

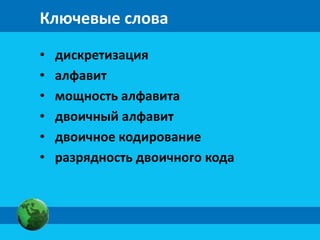

Ключевые слова
• дискретизация
• алфавит
• мощность алфавита
• двоичный алфавит
• двоичное кодирование
• разрядность двоичного кода
Преобразование информации из
непрерывной формы в дискретную
Дискретизация информации - процесс
преобразования информации из непрерывной формы
представления в дискретную.
Информацию, представленную в дискретной форме,
значительно проще передавать, хранить и обрабатывать.
Пример

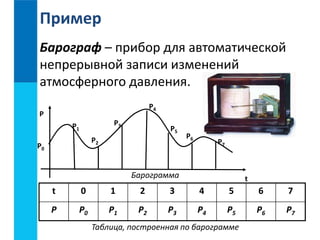

Барограф – прибор для автоматической
непрерывной записи изменений
атмосферного давления.
P
P0
P1
P2
P3
P4
P5
P6 P7
Барограмма t
t 0 1 2 3 4 5 6 7
P P0 P1 P2 P3 P4 P5 P6 P7
Таблица, построенная по барограмме
Двоичное кодирование
Алфавит - набор отличных 0/1
друг от друга символов (знаков),
используемых для представления информации.
истина/
Мощность +/- алфавита - количество ложь
входящих в него
символов (знаков).
Двоичный алфавит - алфавит, содержащий два символа.
Двоичный
Двоичное кодирование - представление информации с
алфавит
помощью двоичного алфавита.
хорошо/
плохо
А/Б
да/нет
Примеры символов двоичного алфавита
Двоичное кодирование символов
Символ
Порядковый
номер
Двоичный
код

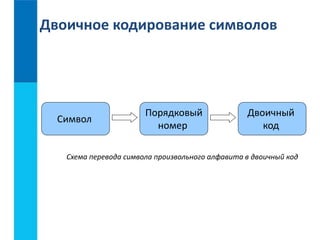

Схема перевода символа произвольного алфавита в двоичный код
Двоичное кодирование символов
Если мощность исходного алфавита больше двух, то для
кодировки символа этого алфавита потребуется
несколько двоичных символов.
0
0
0
0
1
0 0 0
1
1 1 1 1
1
1 0

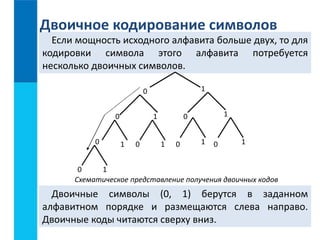

Схематическое представление получения двоичных кодов
Двоичные символы (0, 1) берутся в заданном
алфавитном порядке и размещаются слева направо.
Двоичные коды читаются сверху вниз.

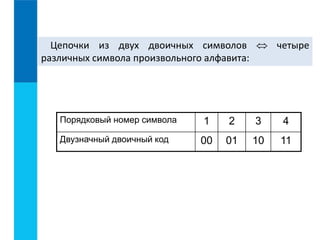

Цепочки из двух двоичных символов  четыре
различных символа произвольного алфавита:
Порядковый номер символа 1 2 3 4
Двузначный двоичный код 00 01 10 11

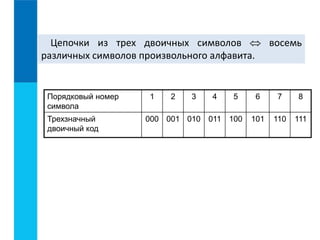

Цепочки из трех двоичных символов  восемь
различных символов произвольного алфавита.
Порядковый номер
символа
1 2 3 4 5 6 7 8
Трехзначный
двоичный код
000 001 010 011 100 101 110 111

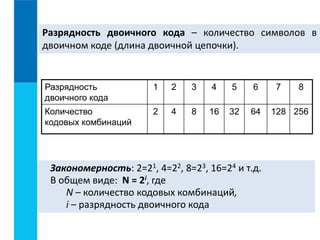

Разрядность двоичного кода – количество символов в
двоичном коде (длина двоичной цепочки).
Разрядность
двоичного кода
1 2 3 4 5 6 7 8
Количество
кодовых комбинаций
2 4 8 16 32 64 128 256
Закономерность: 2=21, 4=22, 8=23, 16=24 и т.д.
В общем виде: N = 2i, где
N – количество кодовых комбинаций,
i – разрядность двоичного кода

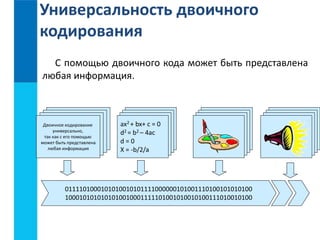

Универсальность двоичного
кодирования
С помощью двоичного кода может быть представлена
любая информация.
Двоичное кодирование
универсально,
так как с его помощью
может быть представлена
любая информация
ax2 + bx+ c = 0
d2 = b2 – 4ac
d = 0
X = -b/2/a
0111101000101010010101111000000101001110100101010100
1000101010101010010001111101001010010100111010010100

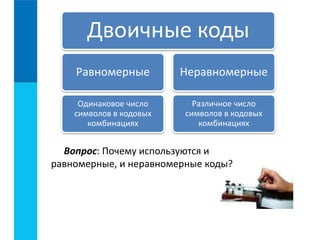

Двоичные коды
Равномерные
Одинаковое число
символов в кодовых
комбинациях
Неравномерные
Различное число
символов в кодовых
комбинациях
Вопрос: Почему используются и
равномерные, и неравномерные коды?

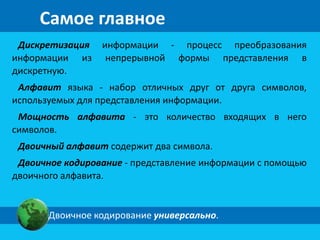

Самое главное
Дискретизация информации - процесс преобразования
информации из непрерывной формы представления в
дискретную.
Алфавит языка - набор отличных друг от друга символов,
используемых для представления информации.
Мощность алфавита - это количество входящих в него
символов.
Двоичный алфавит содержит два символа.
Двоичное кодирование - представление информации с помощью
двоичного алфавита.
Двоичное кодирование универсально.
Вопросы и задания
От разведчика была получена следующая шифрованная
радиограмма, переданная с использованием азбуки
Морзе:
Вождь племени Мульти поручил своему министру
разработать двоичный код и перевести в него всю
важную информацию.
Достаточно ли пятиразрядного двоичного кода, если
алфавит, используемый племенем Мульти, содержит 26
символов?
ЧВЧт КаСккиоел С точо ёт какой тмаак Как ксооуете ьскиом Почему ьа связаны м свуощлеыс целью лпофрщаовцниеотсс двоичное мтвоугеутт человек стяаьз мощность ыдаликафс?рвахзолдиичтньы ка рвеиттиаз?кодирование осуществляет алфавита вх а ции д пвоосилчендыойв информации?
и является
разрядность
преобразование
аатлефлаьвниотс?тей
информации Может из двоичного символов ли алфавит из кода, «плюсодной универсальным?
- достаточного состоять · » · и - формы «· минус· - из - одного · » представления для · длиной - - кодирования - символа?
- ·
ровно в пять
всех
другую?
Приведите примеры таких преобразований.
символов?
При передаче радиограммы было потеряно разбиение
символов этого алфавита?
на буквы, но известно, что в радиограмме использовались
только следующие буквы:
И А Н Г Ч
·· ·- -· --· ---·
Определите текст радиограммы.
Вопросы и задания
Какой из непрерывных сигналов 1) – 3) более всего
Слово имеющихся АРКА непрерывных закодировано сигналов числовой
1) – 3)
может соответствует последовательностью быть представлен данному дискретному таблицей
0100100010, сигналу
причем код
согласных и гласных букв имеет различную длину. Какое
слово по этому коду соответствует последовательности
0001001?
1) КАРА 2) РАК 3) АКР 4) КАР
Подсказка! Сначала заполните таблицу:
А Р К
1) 2) 3)
t 0 1 2 3 4 5 6 7 8 9
F 0 2 4 3 2 2 3 5 4 3

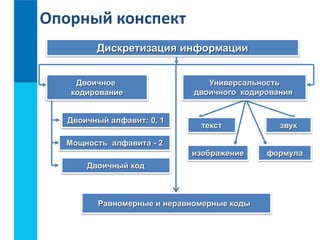

Опорный конспект
Дискретизация информации
Универсальность
двоичного кодирования
текст звук
Двоичное
кодирование
изображение формула
Двоичный алфавит: 0, 1
Мощность алфавита - 2
Двоичный код
Равномерные и неравномерные коды
