Môn học: Nhập môn Kĩ thuật - Điện tử Hà Nội, ngày 30 tháng 11 năm 2010

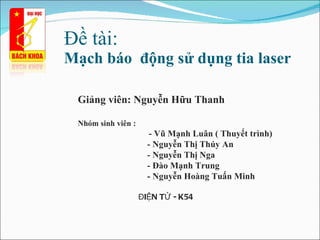

Đề à: Mạch báo động sử dụng tia laser Giảng viên: Nguyễn Hữu Thanh Nhóm sinh viên : - Vũ Mạnh Luân ( Thuyết trình) - Nguyễn Thị Thúy An - Nguyễn Thị Nga - Đào Mạnh Trung - Nguyễn Hoàng Tuấn Minh ĐIỆN TỬ - K54
Giới thiệu đề à:

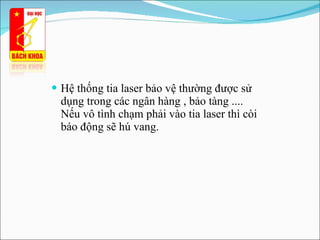

Hệ thống tia laser bảo vệ thường được sử dụng trong các ngân hàng , bảo tàng .... Nếu vô tình chạm phải vào tia laser thì còi báo động sẽ hú vang.
Nguyên lí hoạt động

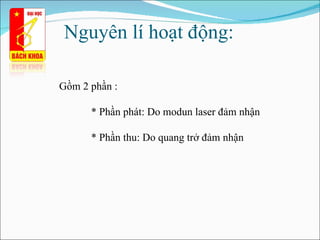

Nguyên lí hoạt động: Gồm 2 phần : * Phần phát: Do modun laser đảm nhận * Phần thu: Do quang trở đảm nhận

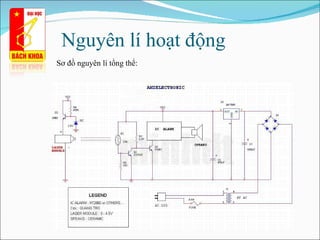

Nguyên lí hoạt động Sơ đồ nguyên lí tổng thể:

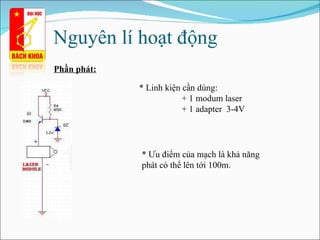

Nguyên lí hoạt động Phần phát: * Linh kiện cần dùng: + 1 modum laser + 1 adapter 3-4V * Ưu điểm của mạch là khả năng phát có thể lên tới 100m .

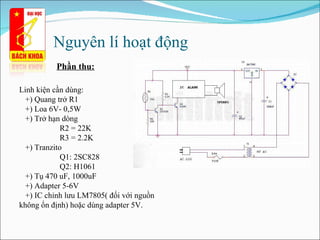

Nguyên lí hoạt động Phần thu: Linh kiện cần dùng: +) Quang trở R1 +) Loa 6V- 0,5W +) Trở hạn dòng R2 = 22K R3 = 2.2K +) Tranzito Q1: 2SC828 Q2: H1061 +) Tụ 470 uF, 1000uF +) Adapter 5-6V +) IC chỉnh lưu LM7805( đối với nguồn không ổn định) hoặc dùng adapter 5V.

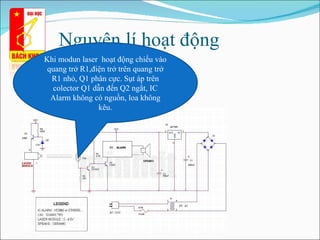

Nguyên lí hoạt động Khi modun laser hoạt động chiếu vào quang trở R1,điện trở trên quang trở R1 nhỏ, Q1 phân cực. Sụt áp trên colector Q1 dẫn đến Q2 ngắt, IC Alarm không có nguồn, loa không kêu.

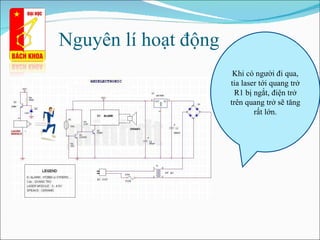

Nguyên lí hoạt động Khi có người đi qua, tia laser tới quang trở R1 bị ngắt, điện trở trên quang trở sẽ tăng rất lớn.

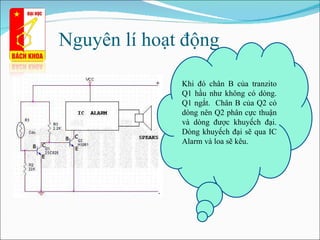

Nguyên lí hoạt động Khi đó chân B của tranzito Q1 hầu như không có dòng. Q1 ngắt. Chân B của Q2 có dòng nên Q2 phân cực thuận và dòng được khuyếch đại. Dòng khuyếch đại sẽ qua IC Alarm và loa sẽ kêu.
Thiết kế mạch

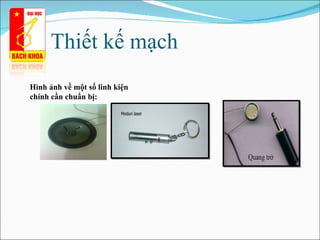

Thiết kế mạch Hình ảnh về một số linh kiện chính cần chuẩn bị:

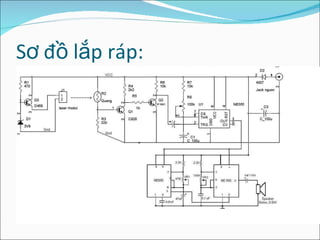

Sơ đồ lắp á:

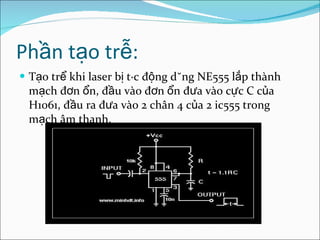

Phần tạo trễ: Tạo trể khi laser bị tác động dùng NE555 lắp thành mạch đơn ổn, đầu vào đơn ổn đưa vào cực C của H1061, đầu ra đưa vào 2 chân 4 của 2 ic555 trong mạch âm thanh.

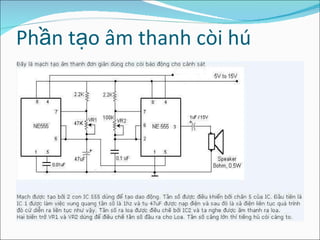

Phần tạo âm thanh còi hú

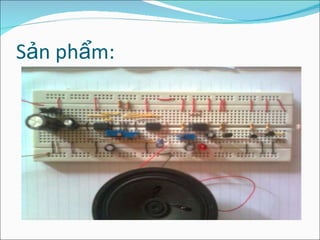

Sản phẩm:

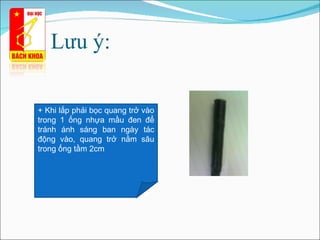

Lưu ý: + Khi lắp phải bọc quang trở vào trong 1 ống nhựa mầu đen để tránh ánh sáng ban ngày tác động vào, quang trở nằm sâu trong ống tầm 2cm

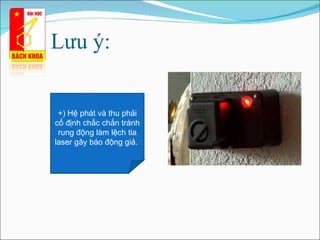

Lưu ý: +) Hệ phát và thu phải cố định chắc chắn tránh rung động làm lệch tia laser gây báo động giả .
