Spektrometer digunakan untuk menentukan panjang gelombang spektrum warna gas Neon dengan mengkalibrasi menggunakan spektrum Merkuri. Hasilnya adalah panjang gelombang spektrum Neon berkisar antara 4348-5789 dan presentase kesalahan kurang dari 2%.
Contoh ppt spektrometer

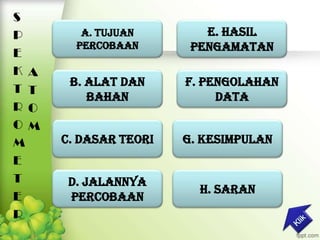

- 2. S P A. TUJUAN E. HASIL PERCOBAAN PENGAMATAN E K A B. ALAT DAN F. PENGOLAHAN T T BAHAN DATA R O O M M C. DASAR TEORI G. KESIMPULAN E T D. JALANNYA H. SARAN E PERCOBAAN R

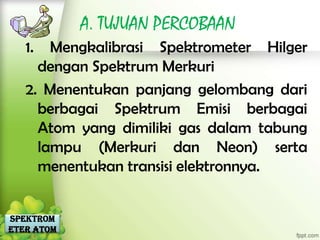

- 3. A. TUJUAN PERCOBAAN 1. Mengkalibrasi Spektrometer Hilger dengan Spektrum Merkuri 2. Menentukan panjang gelombang dari berbagai Spektrum Emisi berbagai Atom yang dimiliki gas dalam tabung lampu (Merkuri dan Neon) serta menentukan transisi elektronnya. Spektrom eter Atom

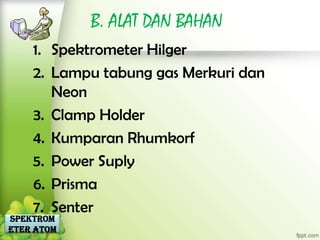

- 4. B. ALAT DAN BAHAN 1. Spektrometer Hilger 2. Lampu tabung gas Merkuri dan Neon 3. Clamp Holder 4. Kumparan Rhumkorf 5. Power Suply 6. Prisma 7. Senter Spektrom eter Atom

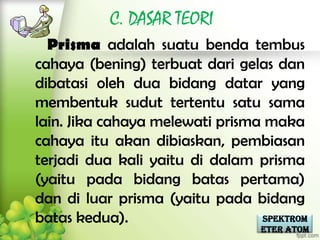

- 5. C. DASAR TEORI Prisma adalah suatu benda tembus cahaya (bening) terbuat dari gelas dan dibatasi oleh dua bidang datar yang membentuk sudut tertentu satu sama lain. Jika cahaya melewati prisma maka cahaya itu akan dibiaskan, pembiasan terjadi dua kali yaitu di dalam prisma (yaitu pada bidang batas pertama) dan di luar prisma (yaitu pada bidang batas kedua). Spektrom eter Atom

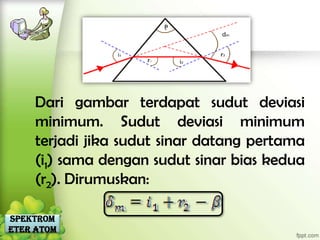

- 6. Dari gambar terdapat sudut deviasi minimum. Sudut deviasi minimum terjadi jika sudut sinar datang pertama (i1) sama dengan sudut sinar bias kedua (r2). Dirumuskan: Spektrom eter Atom

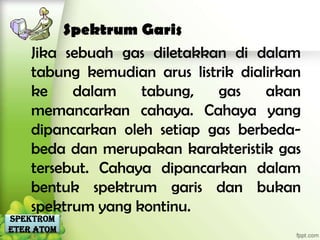

- 7. Spektrum Garis Jika sebuah gas diletakkan di dalam tabung kemudian arus listrik dialirkan ke dalam tabung, gas akan memancarkan cahaya. Cahaya yang dipancarkan oleh setiap gas berbeda- beda dan merupakan karakteristik gas tersebut. Cahaya dipancarkan dalam bentuk spektrum garis dan bukan spektrum yang kontinu. Spektrom eter Atom

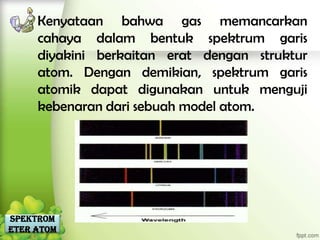

- 8. Kenyataan bahwa gas memancarkan cahaya dalam bentuk spektrum garis diyakini berkaitan erat dengan struktur atom. Dengan demikian, spektrum garis atomik dapat digunakan untuk menguji kebenaran dari sebuah model atom. Spektrom eter Atom

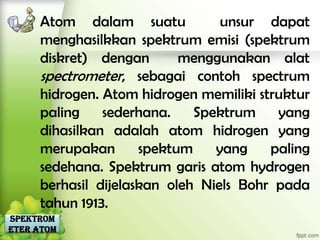

- 9. Atom dalam suatu unsur dapat menghasilkkan spektrum emisi (spektrum diskret) dengan menggunakan alat spectrometer, sebagai contoh spectrum hidrogen. Atom hidrogen memiliki struktur paling sederhana. Spektrum yang dihasilkan adalah atom hidrogen yang merupakan spektum yang paling sedehana. Spektrum garis atom hydrogen berhasil dijelaskan oleh Niels Bohr pada tahun 1913. Spektrom eter Atom

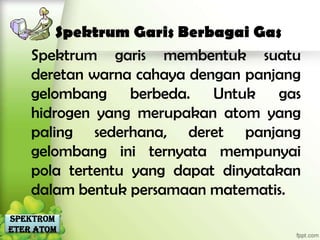

- 10. Spektrum Garis Berbagai Gas Spektrum garis membentuk suatu deretan warna cahaya dengan panjang gelombang berbeda. Untuk gas hidrogen yang merupakan atom yang paling sederhana, deret panjang gelombang ini ternyata mempunyai pola tertentu yang dapat dinyatakan dalam bentuk persamaan matematis. Spektrom eter Atom

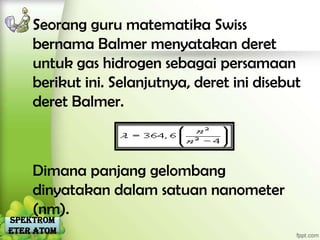

- 11. Seorang guru matematika Swiss bernama Balmer menyatakan deret untuk gas hidrogen sebagai persamaan berikut ini. Selanjutnya, deret ini disebut deret Balmer. Dimana panjang gelombang dinyatakan dalam satuan nanometer (nm). Spektrom eter Atom

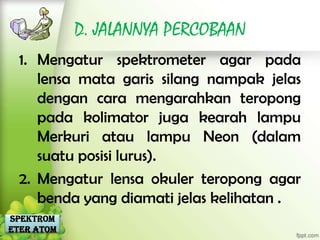

- 12. D. JALANNYA PERCOBAAN 1. Mengatur spektrometer agar pada lensa mata garis silang nampak jelas dengan cara mengarahkan teropong pada kolimator juga kearah lampu Merkuri atau lampu Neon (dalam suatu posisi lurus). 2. Mengatur lensa okuler teropong agar benda yang diamati jelas kelihatan . Spektrom eter Atom

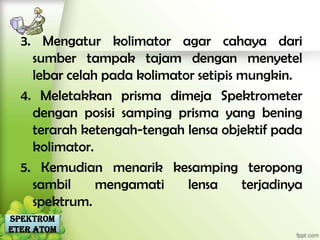

- 13. 3. Mengatur kolimator agar cahaya dari sumber tampak tajam dengan menyetel lebar celah pada kolimator setipis mungkin. 4. Meletakkan prisma dimeja Spektrometer dengan posisi samping prisma yang bening terarah ketengah-tengah lensa objektif pada kolimator. 5. Kemudian menarik kesamping teropong sambil mengamati lensa terjadinya spektrum. Spektrom eter Atom

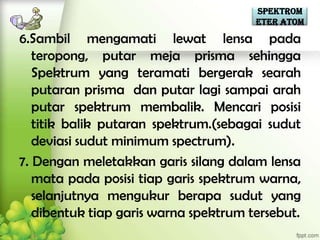

- 14. Spektrom eter Atom 6.Sambil mengamati lewat lensa pada teropong, putar meja prisma sehingga Spektrum yang teramati bergerak searah putaran prisma dan putar lagi sampai arah putar spektrum membalik. Mencari posisi titik balik putaran spektrum.(sebagai sudut deviasi sudut minimum spectrum). 7. Dengan meletakkan garis silang dalam lensa mata pada posisi tiap garis spektrum warna, selanjutnya mengukur berapa sudut yang dibentuk tiap garis warna spektrum tersebut.

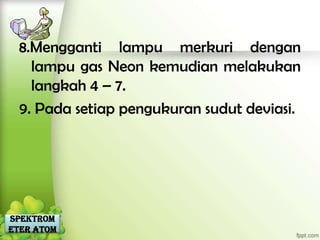

- 15. 8.Mengganti lampu merkuri dengan lampu gas Neon kemudian melakukan langkah 4 7. 9. Pada setiap pengukuran sudut deviasi. Spektrom eter Atom

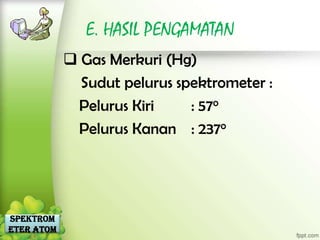

- 16. E. HASIL PENGAMATAN Gas Merkuri (Hg) Sudut pelurus spektrometer : Pelurus Kiri : 57o Pelurus Kanan : 237o Spektrom eter Atom

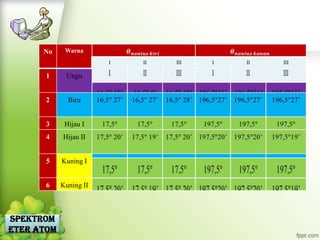

- 17. No Warna I II III I II III 1 Ungu 2 Biru 3 Hijau I 4 Hijau II 5 Kuning I 6 Kuning II Spektrom eter Atom

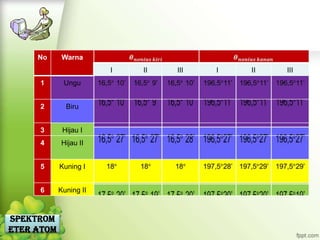

- 19. No Warna I II III I II III 1 Ungu 2 Biru 3 Hijau I 4 Hijau II 5 Kuning I 6 Kuning II Spektrom eter Atom

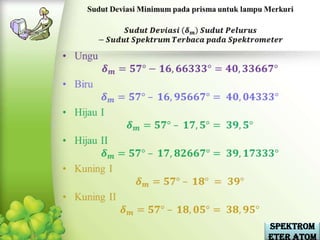

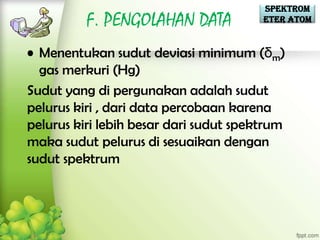

- 20. Spektrom F. PENGOLAHAN DATA eter Atom Menentukan sudut deviasi minimum (隆m) gas merkuri (Hg) Sudut yang di pergunakan adalah sudut pelurus kiri , dari data percobaan karena pelurus kiri lebih besar dari sudut spektrum maka sudut pelurus di sesuaikan dengan sudut spektrum

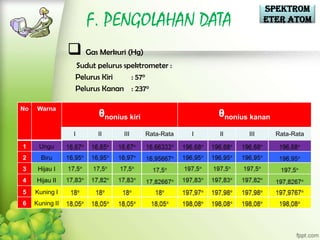

- 21. Spektrom F. PENGOLAHAN DATA eter Atom Gas Merkuri (Hg) Sudut pelurus spektrometer : Pelurus Kiri : 57o Pelurus Kanan : 237o No Warna 慮nonius kiri 慮nonius kanan I II III Rata-Rata I II III Rata-Rata 1 Ungu 2 Biru 3 Hijau I 4 Hijau II 5 Kuning I 6 Kuning II

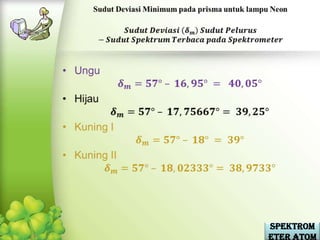

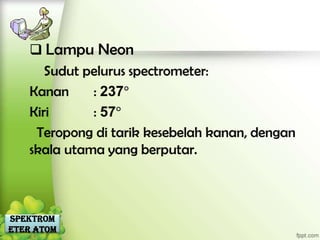

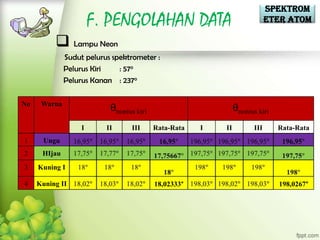

- 23. Spektrom F. PENGOLAHAN DATA eter Atom Lampu Neon Sudut pelurus spektrometer : Pelurus Kiri : 57o Pelurus Kanan : 237o No Warna 慮nonius kiri 慮nonius kiri I II III Rata-Rata I II III Rata-Rata 1 Ungu 2 HIjau 3 Kuning I 4 Kuning II 18,02333属 198,0267属

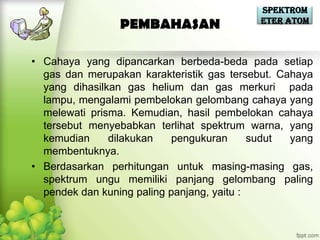

- 25. Spektrom eter Atom PEMBAHASAN Cahaya yang dipancarkan berbeda-beda pada setiap gas dan merupakan karakteristik gas tersebut. Cahaya yang dihasilkan gas helium dan gas merkuri pada lampu, mengalami pembelokan gelombang cahaya yang melewati prisma. Kemudian, hasil pembelokan cahaya tersebut menyebabkan terlihat spektrum warna, yang kemudian dilakukan pengukuran sudut yang membentuknya. Berdasarkan perhitungan untuk masing-masing gas, spektrum ungu memiliki panjang gelombang paling pendek dan kuning paling panjang, yaitu :

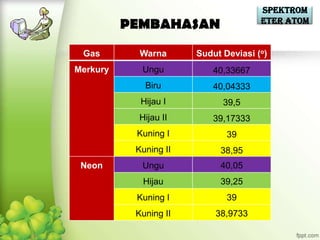

- 26. Spektrom eter Atom PEMBAHASAN Gas Warna Sudut Deviasi (o) Merkury Ungu 40,33667 Biru 40,04333 Hijau I 39,5 Hijau II 39,17333 Kuning I 39 Kuning II 38,95 Neon Ungu 40,05 Hijau 39,25 Kuning I 39 Kuning II 38,9733

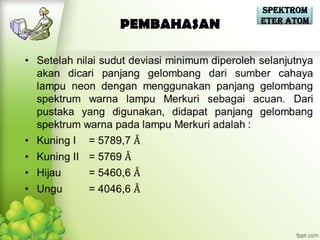

- 27. Spektrom eter Atom PEMBAHASAN

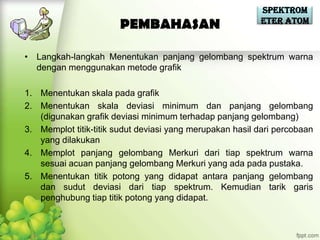

- 28. Spektrom eter Atom PEMBAHASAN Langkah-langkah Menentukan panjang gelombang spektrum warna dengan menggunakan metode grafik 1. Menentukan skala pada grafik 2. Menentukan skala deviasi minimum dan panjang gelombang (digunakan grafik deviasi minimum terhadap panjang gelombang) 3. Memplot titik-titik sudut deviasi yang merupakan hasil dari percobaan yang dilakukan 4. Memplot panjang gelombang Merkuri dari tiap spektrum warna sesuai acuan panjang gelombang Merkuri yang ada pada pustaka. 5. Menentukan titik potong yang didapat antara panjang gelombang dan sudut deviasi dari tiap spektrum. Kemudian tarik garis penghubung tiap titik potong yang didapat.

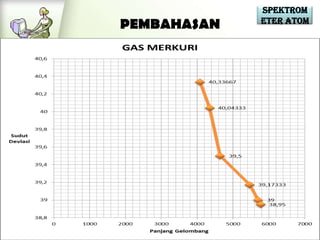

- 29. Spektrom eter Atom PEMBAHASAN

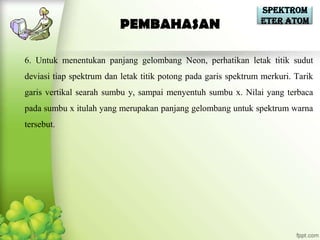

- 30. Spektrom eter Atom PEMBAHASAN 6. Untuk menentukan panjang gelombang Neon, perhatikan letak titik sudut deviasi tiap spektrum dan letak titik potong pada garis spektrum merkuri. Tarik garis vertikal searah sumbu y, sampai menyentuh sumbu x. Nilai yang terbaca pada sumbu x itulah yang merupakan panjang gelombang untuk spektrum warna tersebut.

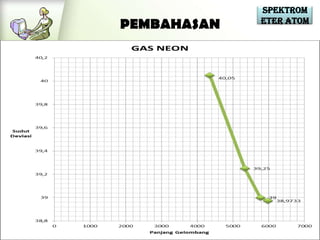

- 31. Spektrom eter Atom PEMBAHASAN

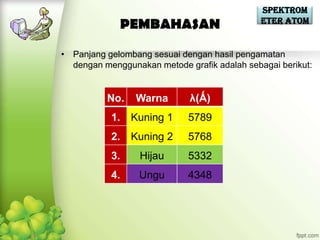

- 32. Spektrom eter Atom PEMBAHASAN Panjang gelombang sesuai dengan hasil pengamatan dengan menggunakan metode grafik adalah sebagai berikut: No. Warna 了(悩) 1. Kuning 1 5789 2. Kuning 2 5768 3. Hijau 5332 4. Ungu 4348

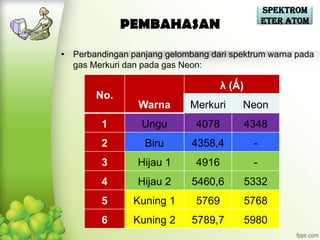

- 33. Spektrom eter Atom PEMBAHASAN Perbandingan panjang gelombang dari spektrum warna pada gas Merkuri dan pada gas Neon: 了 (悩) No. Warna Merkuri Neon 1 Ungu 4078 4348 2 Biru 4358,4 - 3 Hijau 1 4916 - 4 Hijau 2 5460,6 5332 5 Kuning 1 5769 5768 6 Kuning 2 5789,7 5980
- 34. Spektrom TEORI KESALAHAN eter Atom Di dalam suatu pengukuran, faktor - faktor yang menjadi penyebab kesalahan dalam pengukuran contohnya : kondisi alat yang kurang baik, kondisi dari sisi pengamat, dll. Untuk itu agar suatu pengukuran dapat di jamin kebenarannya maka di pergunakan teori kesalahan atau lebih di kenal dengan teori ketidakpastian. Pada laporan kali ini presentase kesalahan dalam pengukuran dapat di hitung dengan menggunakan persamaan;

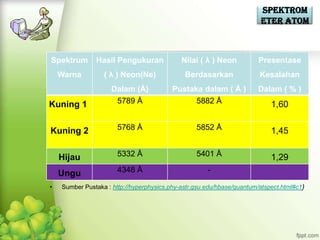

- 35. Spektrom eter Atom Spektrum Hasil Pengukuran Nilai ( 了 ) Neon Presentase Warna ( 了 ) Neon(Ne) Berdasarkan Kesalahan Dalam () Pustaka dalam ( ) Dalam ( % ) Kuning 1 5789 5882 1,60 Kuning 2 5768 5852 1,45 Hijau 5332 5401 1,29 Ungu 4348 - Sumber Pustaka : http://hyperphysics.phy-astr.gsu.edu/hbase/quantum/atspect.html#c1)

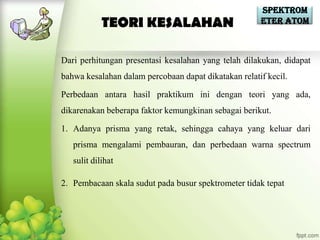

- 36. Spektrom TEORI KESALAHAN eter Atom Dari perhitungan presentasi kesalahan yang telah dilakukan, didapat bahwa kesalahan dalam percobaan dapat dikatakan relatif kecil. Perbedaan antara hasil praktikum ini dengan teori yang ada, dikarenakan beberapa faktor kemungkinan sebagai berikut. 1. Adanya prisma yang retak, sehingga cahaya yang keluar dari prisma mengalami pembauran, dan perbedaan warna spectrum sulit dilihat 2. Pembacaan skala sudut pada busur spektrometer tidak tepat

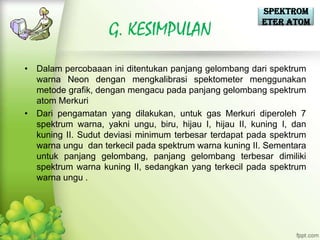

- 37. Spektrom eter Atom G. KESIMPULAN Dalam percobaaan ini ditentukan panjang gelombang dari spektrum warna Neon dengan mengkalibrasi spektometer menggunakan metode grafik, dengan mengacu pada panjang gelombang spektrum atom Merkuri Dari pengamatan yang dilakukan, untuk gas Merkuri diperoleh 7 spektrum warna, yakni ungu, biru, hijau I, hijau II, kuning I, dan kuning II. Sudut deviasi minimum terbesar terdapat pada spektrum warna ungu dan terkecil pada spektrum warna kuning II. Sementara untuk panjang gelombang, panjang gelombang terbesar dimiliki spektrum warna kuning II, sedangkan yang terkecil pada spektrum warna ungu .

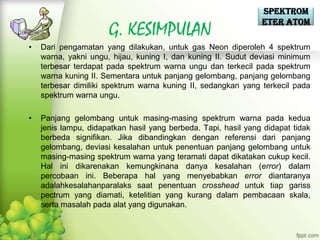

- 38. Spektrom eter Atom G. KESIMPULAN Dari pengamatan yang dilakukan, untuk gas Neon diperoleh 4 spektrum warna, yakni ungu, hijau, kuning I, dan kuning II. Sudut deviasi minimum terbesar terdapat pada spektrum warna ungu dan terkecil pada spektrum warna kuning II. Sementara untuk panjang gelombang, panjang gelombang terbesar dimiliki spektrum warna kuning II, sedangkan yang terkecil pada spektrum warna ungu. Panjang gelombang untuk masing-masing spektrum warna pada kedua jenis lampu, didapatkan hasil yang berbeda. Tapi, hasil yang didapat tidak berbeda signifikan. Jika dibandingkan dengan referensi dari panjang gelombang, deviasi kesalahan untuk penentuan panjang gelombang untuk masing-masing spektrum warna yang teramati dapat dikatakan cukup kecil. Hal ini dikarenakan kemungkinana danya kesalahan (error) dalam percobaan ini. Beberapa hal yang menyebabkan error diantaranya adalahkesalahanparalaks saat penentuan crosshead untuk tiap gariss pectrum yang diamati, ketelitian yang kurang dalam pembacaan skala, serta masalah pada alat yang digunakan.

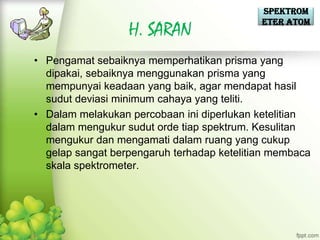

- 39. Spektrom eter Atom H. SARAN Pengamat sebaiknya memperhatikan prisma yang dipakai, sebaiknya menggunakan prisma yang mempunyai keadaan yang baik, agar mendapat hasil sudut deviasi minimum cahaya yang teliti. Dalam melakukan percobaan ini diperlukan ketelitian dalam mengukur sudut orde tiap spektrum. Kesulitan mengukur dan mengamati dalam ruang yang cukup gelap sangat berpengaruh terhadap ketelitian membaca skala spektrometer.

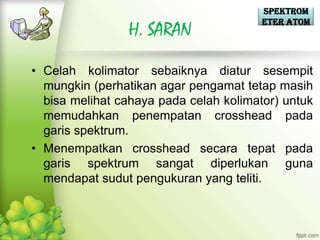

- 40. Spektrom eter Atom H. SARAN Celah kolimator sebaiknya diatur sesempit mungkin (perhatikan agar pengamat tetap masih bisa melihat cahaya pada celah kolimator) untuk memudahkan penempatan crosshead pada garis spektrum. Menempatkan crosshead secara tepat pada garis spektrum sangat diperlukan guna mendapat sudut pengukuran yang teliti.
- 41. TERIMA KASIH Spektrom EXIT eter Atom
