![#include <nRF5x_BLE_API.h>
#include "setting.h"
BLEDevice ble;
uint8_t sid[] = {0x6F, 0xFE};
uint8_t sdata[] = {0x6F, 0xFE, 0x02, 0x01, 0xDE, 0xAD, 0xBE, 0xEF, 0x7F, 0x00};
uint8_t hwid[] = HWID;
int cnt = 0;
void advertising() {
ble.init();
ble.accumulateAdvertisingPayload(GapAdvertisingData::BREDR_NOT_SUPPORTED | GapAdvertisingData::LE_GENERAL_DISCOVERABLE);
ble.accumulateAdvertisingPayload(GapAdvertisingData::COMPLETE_LIST_16BIT_SERVICE_IDS , sid, sizeof(sid));
ble.accumulateAdvertisingPayload(GapAdvertisingData::SERVICE_DATA , sdata, sizeof(sdata));
ble.setAdvertisingType(GapAdvertisingParams::ADV_NON_CONNECTABLE_UNDIRECTED);
ble.setAdvertisingInterval(160); // 100ms; in multiples of 0.625ms
ble.setAdvertisingTimeout(5); // 単位は秒
ble.startAdvertising();
ble.waitForEvent();
ble.stopAdvertising();
ble.shutdown();
delay(150);
}
void setup() {
Serial.begin(9600);
NRF_POWER->DCDCEN = 0x00000001;
pinMode(LED, OUTPUT);
pinMode(D2, INPUT_PULLUP);
memcpy(&sdata[3], hwid, 5);
for (int i = 0; i < 10; i++) { // 10秒間ウエイト
digitalWrite(LED, HIGH); // LED ON
delay(500);
digitalWrite(LED, LOW); // LED OFF
delay(500);
}
}](https://image.slidesharecdn.com/chuck2-181101124619/85/episode-2-21-320.jpg)
社会の窓締め忘れ通知装置 episode 2
- 2. 自己绍介

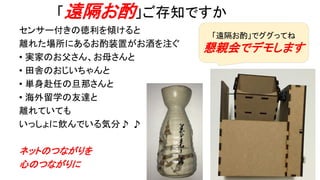

- 3. 「遠隔お酌」ご存知ですか センサー付きの徳利を傾けると 離れた場所にあるお酌装置がお酒を注ぐ ? 実家のお父さん、お母さんと ? 田舎のおじいちゃんと ? 単身赴任の旦那さんと ? 海外留学の友達と 離れていても いっしょに飲んでいる気分? ? ネットのつながりを 心のつながりに 「遠隔お酌」でググってね 懇親会でデモします

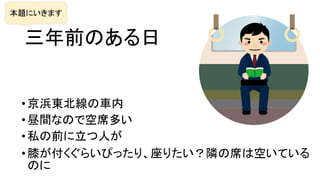

- 5. 三年前のある日 ? 変な奴！でも、かっこいい、みっちーに似ている、私よりちょっと若い ? 私の顔の前で、自分の股間を指さした（自慢したいのかな？） ? 知らん顔していたら、隣に座って、ピッタリ寄り添ってきた ? 気持ち悪りっ!!て思った瞬間、左手を私の膝に、右手は私の股間に ピンチ！！

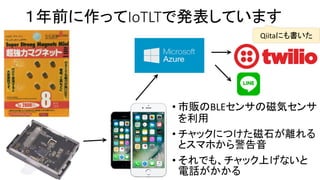

- 7. １年前に作ってIoTLTで発表しています ? 市販のBLEセンサの磁気センサ を利用 ? チャックにつけた磁石が離れる とスマホから警告音 ? それでも、チャック上げないと 電話がかかる Qiitaにも書いた
- 8. 湿度で尿漏れ通知 ? 湿度センサもついてる ? 年とると、切れが悪くなる ? ブツをしまった後にタラーッと ? ズボンにシミが ? センサの位置を下に（股に）設置 ついでの機能

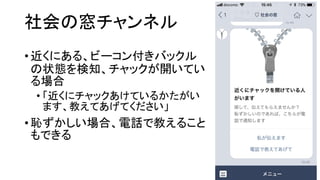

- 13. 社会の窓チャンネル ? 近くにある、ビーコン付きバックル の状態を検知、チャックが開いてい る場合 ? 「近くにチャックあけているかたがい ます、教えてあげてください」 ? 恥ずかしい場合、電話で教えること もできる

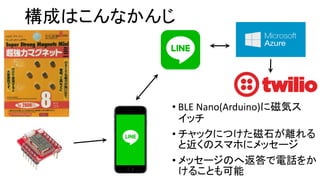

- 14. 構成はこんなかんじ ? BLE Nano(Arduino)に磁気ス イッチ ? チャックにつけた磁石が離れる と近くのスマホにメッセージ ? メッセージのへ返答で電話をか けることも可能

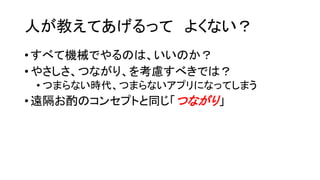

- 16. 人が教えてあげるって よくない？ ? すべて機械でやるのは、いいのか？ ? やさしさ、つながり、を考慮すべきでは？ ? つまらない時代、つまらないアプリになってしまう ? 遠隔お酌のコンセプトと同じ「つながり」
- 17. 湿度センサの追加機能 ところで 誰だ？ どこだ？ ? 電車の中で準備OK ? 席立てなくて、乗り过ごす学生続出？
- 18. 技术情报

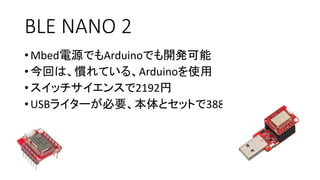

- 19. BLE NANO 2 ? Mbed電源でもArduinoでも開発可能 ? 今回は、慣れている、Arduinoを使用 ? スイッチサイエンスで2192円 ? USBライターが必要、本体とセットで3888円

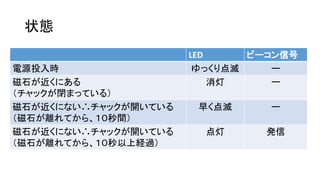

- 20. 状態 LED ビーコン信号 電源投入時 ゆっくり点滅 ー 磁石が近くにある （チャックが閉まっている） 消灯 ー 磁石が近くにない∴チャックが開いている （磁石が離れてから、１０秒間） 早く点滅 ー 磁石が近くにない∴チャックが開いている （磁石が離れてから、１０秒以上経過） 点灯 発信

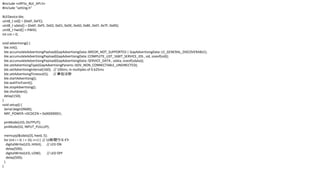

- 21. #include <nRF5x_BLE_API.h> #include "setting.h" BLEDevice ble; uint8_t sid[] = {0x6F, 0xFE}; uint8_t sdata[] = {0x6F, 0xFE, 0x02, 0x01, 0xDE, 0xAD, 0xBE, 0xEF, 0x7F, 0x00}; uint8_t hwid[] = HWID; int cnt = 0; void advertising() { ble.init(); ble.accumulateAdvertisingPayload(GapAdvertisingData::BREDR_NOT_SUPPORTED | GapAdvertisingData::LE_GENERAL_DISCOVERABLE); ble.accumulateAdvertisingPayload(GapAdvertisingData::COMPLETE_LIST_16BIT_SERVICE_IDS , sid, sizeof(sid)); ble.accumulateAdvertisingPayload(GapAdvertisingData::SERVICE_DATA , sdata, sizeof(sdata)); ble.setAdvertisingType(GapAdvertisingParams::ADV_NON_CONNECTABLE_UNDIRECTED); ble.setAdvertisingInterval(160); // 100ms; in multiples of 0.625ms ble.setAdvertisingTimeout(5); // 単位は秒 ble.startAdvertising(); ble.waitForEvent(); ble.stopAdvertising(); ble.shutdown(); delay(150); } void setup() { Serial.begin(9600); NRF_POWER->DCDCEN = 0x00000001; pinMode(LED, OUTPUT); pinMode(D2, INPUT_PULLUP); memcpy(&sdata[3], hwid, 5); for (int i = 0; i < 10; i++) { // 10秒間ウエイト digitalWrite(LED, HIGH); // LED ON delay(500); digitalWrite(LED, LOW); // LED OFF delay(500); } }

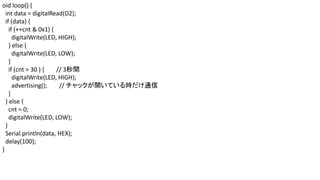

- 22. oid loop() { int data = digitalRead(D2); if (data) { if (++cnt & 0x1) { digitalWrite(LED, HIGH); } else { digitalWrite(LED, LOW); } if (cnt > 30 ) { // 3秒間 digitalWrite(LED, HIGH); advertising(); // チャックが開いている時だけ通信 } } else { cnt = 0; digitalWrite(LED, LOW); } Serial.println(data, HEX); delay(100); }
