Dokumen ini berisi serangkaian soal uji kompetensi yang berfokus pada pengukuran dan alat ukur dalam mekanika, seperti mikrometer dan jangka sorong. Soal-soal tersebut mencakup pengukuran panjang dengan pilihan jawaban yang berbeda, serta fungsi dan klasifikasi alat tangan. Terdapat juga pertanyaan tentang jenis peralatan bengkel dan tujuan penggunaan alat tertentu.
SOAL UTS X Tkr.pptx
- 1. SOAL UJI KOMPTENSI X TKR 1 SOAL = 1 MENIT

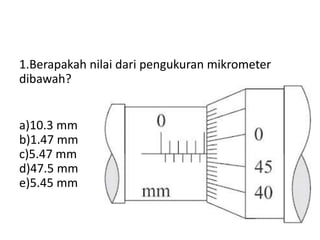

- 2. 1.Berapakah nilai dari pengukuran mikrometer dibawah? a)10.3 mm b)1.47 mm c)5.47 mm d)47.5 mm e)5.45 mm

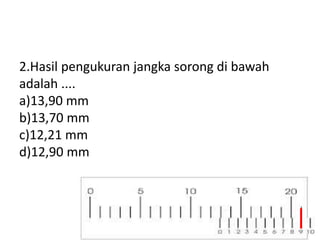

- 3. 2.Hasil pengukuran jangka sorong di bawah adalah .... a)13,90 mm b)13,70 mm c)12,21 mm d)12,90 mm

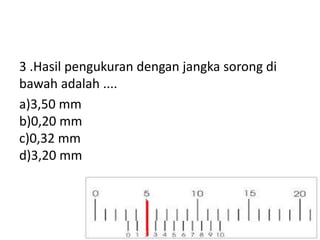

- 4. 3 .Hasil pengukuran dengan jangka sorong di bawah adalah .... a)3,50 mm b)0,20 mm c)0,32 mm d)3,20 mm

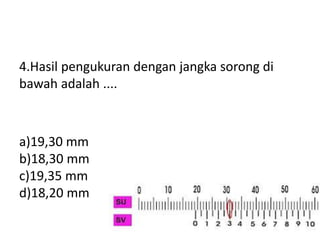

- 5. 4.Hasil pengukuran dengan jangka sorong di bawah adalah .... a)19,30 mm b)18,30 mm c)19,35 mm d)18,20 mm

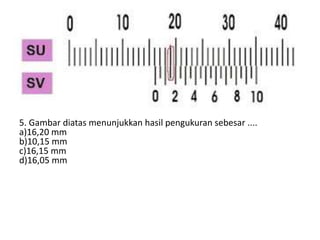

- 6. 5. Gambar diatas menunjukkan hasil pengukuran sebesar .... a)16,20 mm b)10,15 mm c)16,15 mm d)16,05 mm

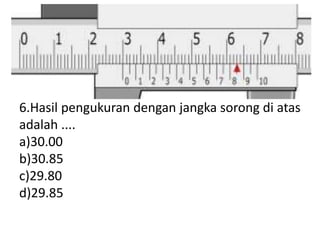

- 7. 6.Hasil pengukuran dengan jangka sorong di atas adalah .... a)30.00 b)30.85 c)29.80 d)29.85

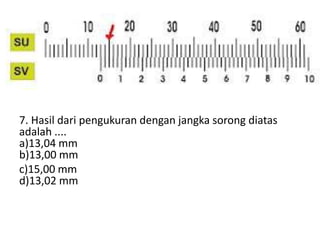

- 8. 7. Hasil dari pengukuran dengan jangka sorong diatas adalah .... a)13,04 mm b)13,00 mm c)15,00 mm d)13,02 mm

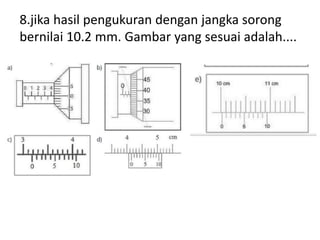

- 9. 8.jika hasil pengukuran dengan jangka sorong bernilai 10.2 mm. Gambar yang sesuai adalah....

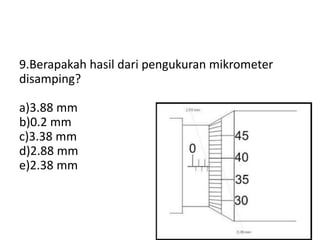

- 10. 9.Berapakah hasil dari pengukuran mikrometer disamping? a)3.88 mm b)0.2 mm c)3.38 mm d)2.88 mm e)2.38 mm

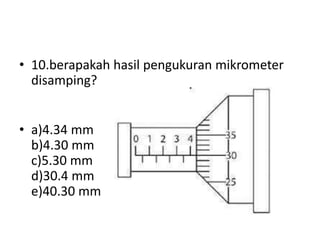

- 11. 10.berapakah hasil pengukuran mikrometer disamping? a)4.34 mm b)4.30 mm c)5.30 mm d)30.4 mm e)40.30 mm

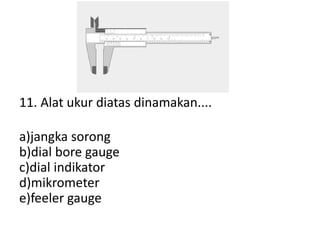

- 12. 11. Alat ukur diatas dinamakan.... a)jangka sorong b)dial bore gauge c)dial indikator d)mikrometer e)feeler gauge

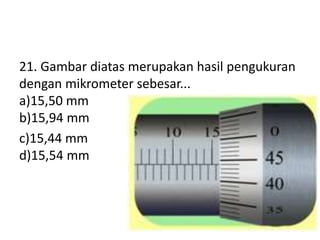

- 22. 21. Gambar diatas merupakan hasil pengukuran dengan mikrometer sebesar... a)15,50 mm b)15,94 mm c)15,44 mm d)15,54 mm

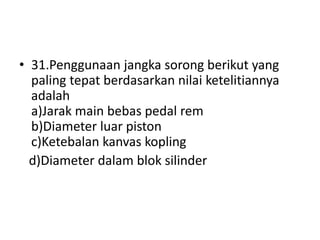

- 32. 31.Penggunaan jangka sorong berikut yang paling tepat berdasarkan nilai ketelitiannya adalah a)Jarak main bebas pedal rem b)Diameter luar piston c)Ketebalan kanvas kopling d)Diameter dalam blok silinder

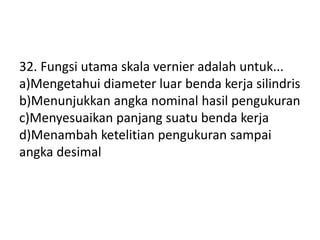

- 33. 32. Fungsi utama skala vernier adalah untuk... a)Mengetahui diameter luar benda kerja silindris b)Menunjukkan angka nominal hasil pengukuran c)Menyesuaikan panjang suatu benda kerja d)Menambah ketelitian pengukuran sampai angka desimal

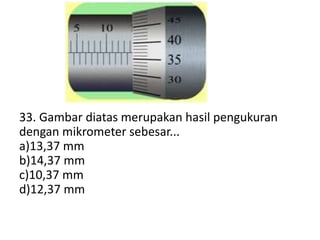

- 34. 33. Gambar diatas merupakan hasil pengukuran dengan mikrometer sebesar... a)13,37 mm b)14,37 mm c)10,37 mm d)12,37 mm

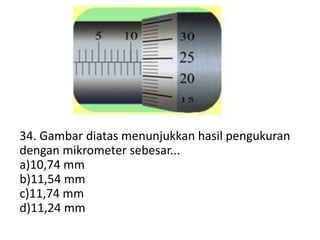

- 35. 34. Gambar diatas menunjukkan hasil pengukuran dengan mikrometer sebesar... a)10,74 mm b)11,54 mm c)11,74 mm d)11,24 mm

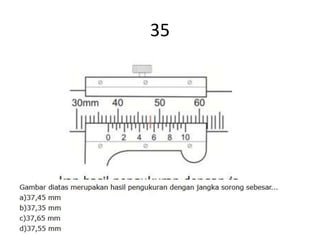

- 36. 35

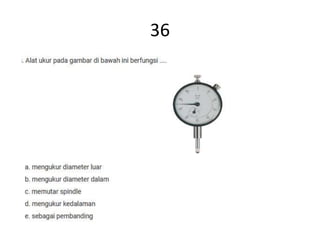

- 37. 36

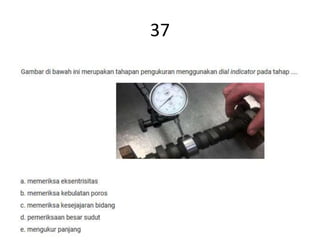

- 38. 37

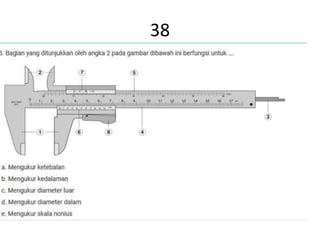

- 39. 38

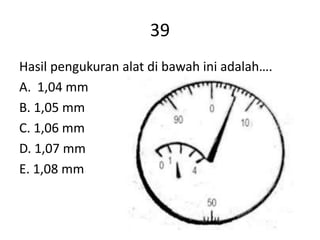

- 40. 39 Hasil pengukuran alat di bawah ini adalah. A. 1,04 mm B. 1,05 mm C. 1,06 mm D. 1,07 mm E. 1,08 mm

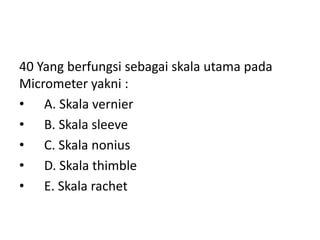

- 41. 40 Yang berfungsi sebagai skala utama pada Micrometer yakni : A. Skala vernier B. Skala sleeve C. Skala nonius D. Skala thimble E. Skala rachet

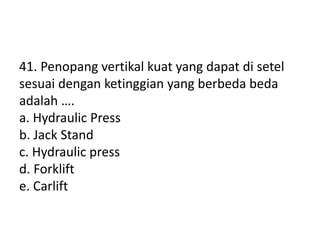

- 42. 41. Penopang vertikal kuat yang dapat di setel sesuai dengan ketinggian yang berbeda beda adalah . a. Hydraulic Press b. Jack Stand c. Hydraulic press d. Forklift e. Carlift

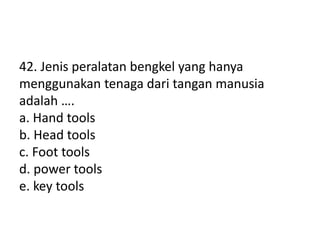

- 43. 42. Jenis peralatan bengkel yang hanya menggunakan tenaga dari tangan manusia adalah . a. Hand tools b. Head tools c. Foot tools d. power tools e. key tools

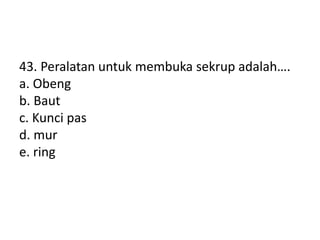

- 44. 43. Peralatan untuk membuka sekrup adalah. a. Obeng b. Baut c. Kunci pas d. mur e. ring

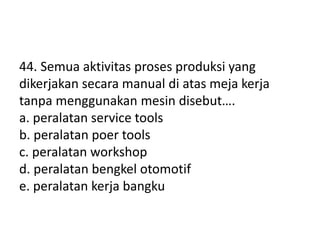

- 45. 44. Semua aktivitas proses produksi yang dikerjakan secara manual di atas meja kerja tanpa menggunakan mesin disebut. a. peralatan service tools b. peralatan poer tools c. peralatan workshop d. peralatan bengkel otomotif e. peralatan kerja bangku

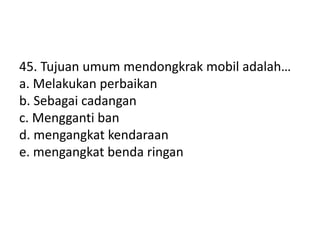

- 46. 45. Tujuan umum mendongkrak mobil adalah a. Melakukan perbaikan b. Sebagai cadangan c. Mengganti ban d. mengangkat kendaraan e. mengangkat benda ringan

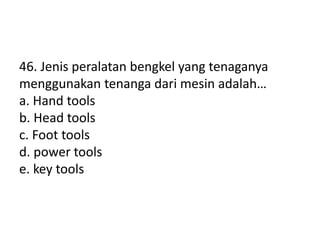

- 47. 46. Jenis peralatan bengkel yang tenaganya menggunakan tenanga dari mesin adalah a. Hand tools b. Head tools c. Foot tools d. power tools e. key tools

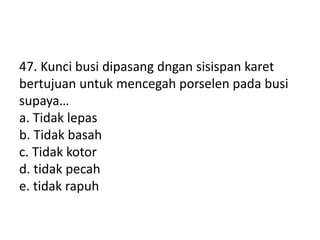

- 48. 47. Kunci busi dipasang dngan sisispan karet bertujuan untuk mencegah porselen pada busi supaya a. Tidak lepas b. Tidak basah c. Tidak kotor d. tidak pecah e. tidak rapuh

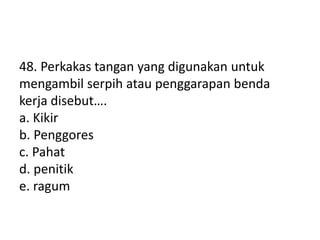

- 49. 48. Perkakas tangan yang digunakan untuk mengambil serpih atau penggarapan benda kerja disebut. a. Kikir b. Penggores c. Pahat d. penitik e. ragum

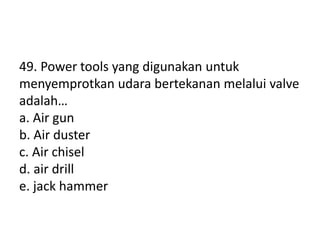

- 50. 49. Power tools yang digunakan untuk menyemprotkan udara bertekanan melalui valve adalah a. Air gun b. Air duster c. Air chisel d. air drill e. jack hammer

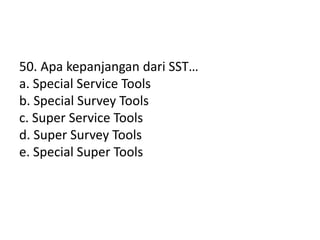

- 51. 50. Apa kepanjangan dari SST a. Special Service Tools b. Special Survey Tools c. Super Service Tools d. Super Survey Tools e. Special Super Tools

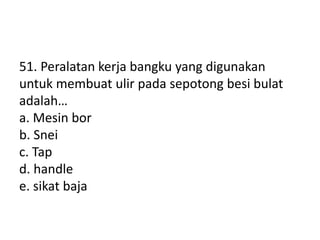

- 52. 51. Peralatan kerja bangku yang digunakan untuk membuat ulir pada sepotong besi bulat adalah a. Mesin bor b. Snei c. Tap d. handle e. sikat baja

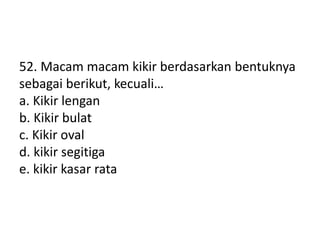

- 53. 52. Macam macam kikir berdasarkan bentuknya sebagai berikut, kecuali a. Kikir lengan b. Kikir bulat c. Kikir oval d. kikir segitiga e. kikir kasar rata

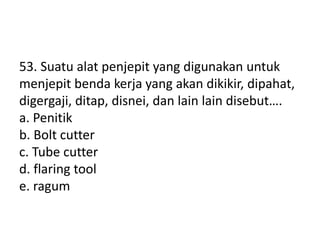

- 54. 53. Suatu alat penjepit yang digunakan untuk menjepit benda kerja yang akan dikikir, dipahat, digergaji, ditap, disnei, dan lain lain disebut. a. Penitik b. Bolt cutter c. Tube cutter d. flaring tool e. ragum

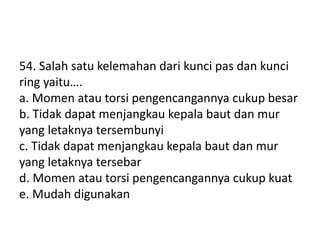

- 55. 54. Salah satu kelemahan dari kunci pas dan kunci ring yaitu. a. Momen atau torsi pengencangannya cukup besar b. Tidak dapat menjangkau kepala baut dan mur yang letaknya tersembunyi c. Tidak dapat menjangkau kepala baut dan mur yang letaknya tersebar d. Momen atau torsi pengencangannya cukup kuat e. Mudah digunakan

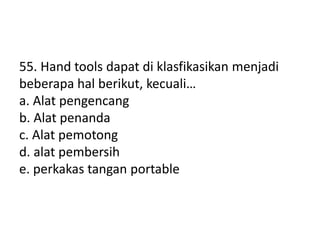

- 56. 55. Hand tools dapat di klasfikasikan menjadi beberapa hal berikut, kecuali a. Alat pengencang b. Alat penanda c. Alat pemotong d. alat pembersih e. perkakas tangan portable

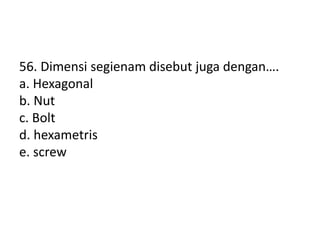

- 57. 56. Dimensi segienam disebut juga dengan. a. Hexagonal b. Nut c. Bolt d. hexametris e. screw

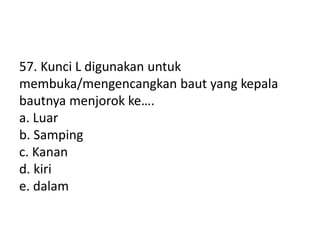

- 58. 57. Kunci L digunakan untuk membuka/mengencangkan baut yang kepala bautnya menjorok ke. a. Luar b. Samping c. Kanan d. kiri e. dalam

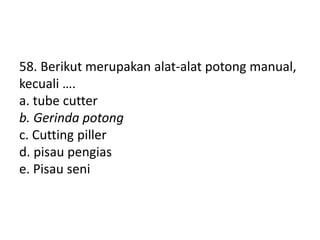

- 59. 58. Berikut merupakan alat-alat potong manual, kecuali . a. tube cutter b. Gerinda potong c. Cutting piller d. pisau pengias e. Pisau seni

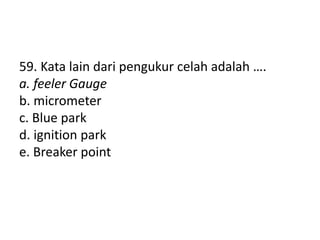

- 60. 59. Kata lain dari pengukur celah adalah . a. feeler Gauge b. micrometer c. Blue park d. ignition park e. Breaker point

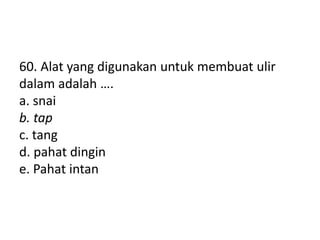

- 61. 60. Alat yang digunakan untuk membuat ulir dalam adalah . a. snai b. tap c. tang d. pahat dingin e. Pahat intan
