Antena adalah struktur konduktor yang didesain untuk memancarkan gelombang elektromagnetik secara efisien dari arus listrik berubah-ubah. Arus berubah-ubah dalam antena menyebabkan muatan bergetar bolak-balik dan memancarkan radiasi elektromagnetik. Antena berfungsi sebagai resonator yang terdiri dari induktor, resistor, dan kondensator untuk memancarkan gelombang pada frekuensi tertentu.
Ppt fisdas 3

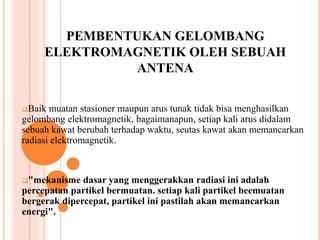

- 1. PEMBENTUKAN GELOMBANG ELEKTROMAGNETIK OLEH SEBUAH ANTENA Baik muatan stasioner maupun arus tunak tidak bisa menghasilkan gelombang elektromagnetik, bagaimanapun, setiap kali arus didalam sebuah kawat berubah terhadap waktu, seutas kawat akan memancarkan radiasi elektromagnetik. "mekanisme dasar yang menggerakkan radiasi ini adalah percepatan partikel bermuatan. setiap kali partikel beemuatan bergerak dipercepat, partikel ini pastilah akan memancarkan energi".

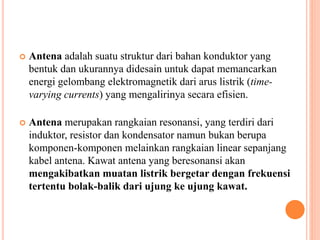

- 2. Antena adalah suatu struktur dari bahan konduktor yang bentuk dan ukurannya didesain untuk dapat memancarkan energi gelombang elektromagnetik dari arus listrik (time-varying currents) yang mengalirinya secara efisien. Antena merupakan rangkaian resonansi, yang terdiri dari induktor, resistor dan kondensator namun bukan berupa komponen-komponen melainkan rangkaian linear sepanjang kabel antena. Kawat antena yang beresonansi akan mengakibatkan muatan listrik bergetar dengan frekuensi tertentu bolak-balik dari ujung ke ujung kawat.

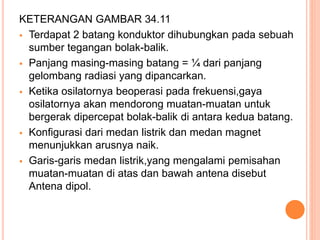

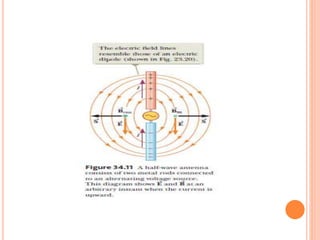

- 4. KETERANGAN GAMBAR 34.11 Terdapat 2 batang konduktor dihubungkan pada sebuah sumber tegangan bolak-balik. Panjang masing-masing batang = 村 dari panjang gelombang radiasi yang dipancarkan. Ketika osilatornya beoperasi pada frekuensi,gaya osilatornya akan mendorong muatan-muatan untuk bergerak dipercepat bolak-balik di antara kedua batang. Konfigurasi dari medan listrik dan medan magnet menunjukkan arusnya naik. Garis-garis medan listrik,yang mengalami pemisahan muatan-muatan di atas dan bawah antena disebut Antena dipol.

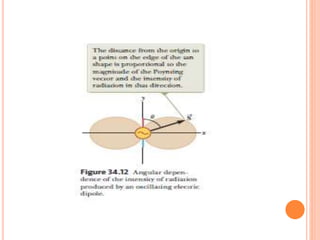

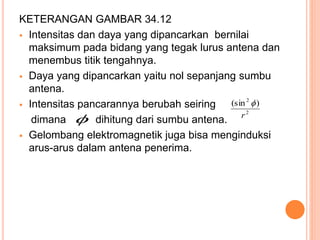

- 6. KETERANGAN GAMBAR 34.12 Intensitas dan daya yang dipancarkan bernilai maksimum pada bidang yang tegak lurus antena dan menembus titik tengahnya. Daya yang dipancarkan yaitu nol sepanjang sumbu antena. Intensitas pancarannya berubah seiring dimana dihitung dari sumbu antena. 2 ) (sin 2 r Gelombang elektromagnetik juga bisa menginduksi arus-arus dalam antena penerima.
