颁プログラムを异なるマイコンで动作させる际のエンディアンとビットフィールドの取り扱い
2 likes447 views

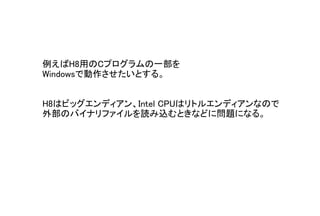

例えばH8用のCプログラムの一部をWindowsで動作させたいとする。 H8はビッグエンディアン、Intel CPUはリトルエンディアンなので 外部のバイナリファイルを読み込むときなどに問題になる。

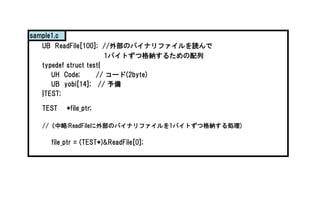

![sample1.c
UB ReadFile[100]; //外部のバイナリファイルを読んで
1バイトずつ格納するための配列
typedef struct test{
UH Code; // コード(2byte)
UB yobi[14]; // 予備
}TEST;
TEST *file_ptr;
//（中略:ReadFileに外部のバイナリファイルを1バイトずつ格納する処理)
file_ptr = (TEST*)&ReadFile[0];](https://image.slidesharecdn.com/qiita1-170620121229/85/C-4-320.jpg)

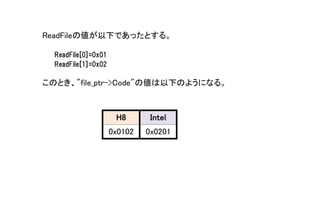

![ReadFileの値が以下であったとする。
ReadFile[0]=0x01
ReadFile[1]=0x02
このとき、"file_ptr->Code"の値は以下のようになる。
H8 Intel
0x0102 0x0201](https://image.slidesharecdn.com/qiita1-170620121229/85/C-5-320.jpg)
![ただし先頭メンバが配列のときは、
配列の要素ごとにビットフィールドが逆になる。
sample4.c
typedef union {
UB data[2]; //1byte×2の配列
struct {
UB bf1:4;
UB bf2:4;
UB bf3:4;
UB bf4:4;
} bit;
} BIT_TEST2;](https://image.slidesharecdn.com/qiita1-170620121229/85/C-10-320.jpg)

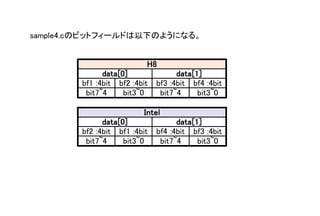

![sample4.cのビットフィールドは以下のようになる。
bf3 :4bitbf4 :4bitbf1 :4bitbf2 :4bit
bit7~4 bit3~0 bit7~4 bit3~0
bit3~0bit7~4bit3~0bit7~4
Intel
data[0] data[1]
bf4 :4bitbf3 :4bitbf2 :4bitbf1 :4bit
data[0] data[1]
H8](https://image.slidesharecdn.com/qiita1-170620121229/85/C-11-320.jpg)
颁プログラムを异なるマイコンで动作させる际のエンディアンとビットフィールドの取り扱い
- 2. 1.エンディアンについて
- 3. 例えばH8用のCプログラムの一部を Windowsで動作させたいとする。 H8はビッグエンディアン、Intel CPUはリトルエンディアンなので 外部のバイナリファイルを読み込むときなどに問題になる。
- 4. sample1.c UB ReadFile[100]; //外部のバイナリファイルを読んで 1バイトずつ格納するための配列 typedef struct test{ UH Code; // コード(2byte) UB yobi[14]; // 予備 }TEST; TEST *file_ptr; //（中略:ReadFileに外部のバイナリファイルを1バイトずつ格納する処理) file_ptr = (TEST*)&ReadFile[0];

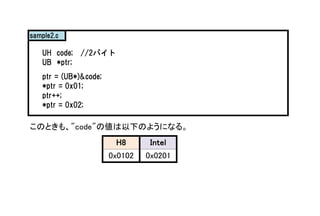

- 6. sample2.c UH code; //2バイト UB *ptr; ptr = (UB*)&code; *ptr = 0x01; ptr++; *ptr = 0x02; このときも、"code"の値は以下のようになる。 0x0102 0x0201 H8 Intel

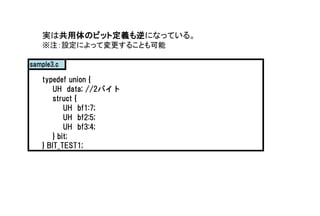

- 8. 実は共用体のビット定義も逆になっている。 ※注：設定によって変更することも可能 sample3.c typedef union { UH data; //2バイト struct { UH bf1:7; UH bf2:5; UH bf3:4; } bit; } BIT_TEST1;

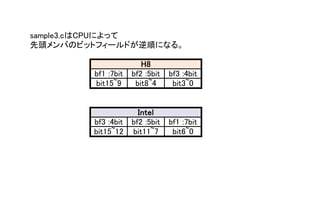

- 9. sample3.cはCPUによって 先頭メンバのビットフィールドが逆順になる。 bit15~12 bit11~7 bit6~0 bit15~9 bit8~4 bit3~0 Intel bf3 :4bit bf2 :5bit bf1 :7bit H8 bf1 :7bit bf2 :5bit bf3 :4bit

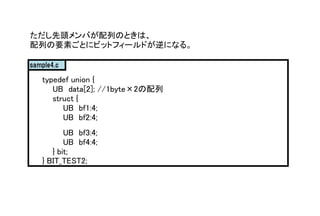

- 10. ただし先頭メンバが配列のときは、 配列の要素ごとにビットフィールドが逆になる。 sample4.c typedef union { UB data[2]; //1byte×2の配列 struct { UB bf1:4; UB bf2:4; UB bf3:4; UB bf4:4; } bit; } BIT_TEST2;
- 11. sample4.cのビットフィールドは以下のようになる。 bf3 :4bitbf4 :4bitbf1 :4bitbf2 :4bit bit7~4 bit3~0 bit7~4 bit3~0 bit3~0bit7~4bit3~0bit7~4 Intel data[0] data[1] bf4 :4bitbf3 :4bitbf2 :4bitbf1 :4bit data[0] data[1] H8
