Dokumen tersebut membahas tentang penamaan dan pelabelan jaringan akses serat optik (KSO) sesuai dengan KR.11/2010. Dokumen ini menjelaskan tujuan, konfigurasi umum, elemen, fungsi elemen, legenda, dan network element dalam jaringan KSO.
Modul 1 penamaan jarakses kso update 4 april 11
- 1. Modul-1 PENAMAAN JARAKSES KSO Learning Center April 2011

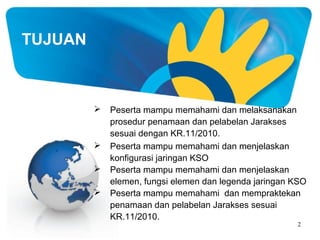

- 2. TUJUAN Peserta mampu memahami dan melaksanakan prosedur penamaan dan pelabelan Jarakses sesuai dengan KR.11/2010. Peserta mampu memahami dan menjelaskan konfigurasi jaringan KSO Peserta mampu memahami dan menjelaskan elemen, fungsi elemen dan legenda jaringan KSO Peserta mampu memahami dan mempraktekan penamaan dan pelabelan Jarakses sesuai KR.11/2010. 2

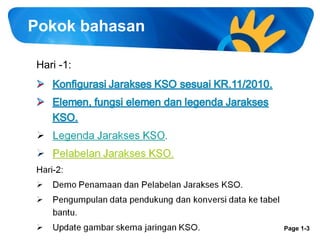

- 3. Pokok bahasan Hari -1: Page 1-3

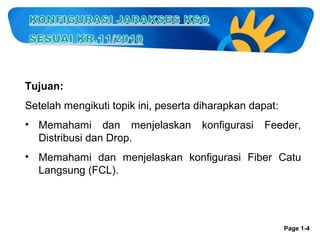

- 4. Tujuan: Setelah mengikuti topik ini, peserta diharapkan dapat: Memahami dan menjelaskan Distribusi dan Drop. konfigurasi Feeder, Memahami dan menjelaskan konfigurasi Fiber Catu Langsung (FCL). Page 1-4

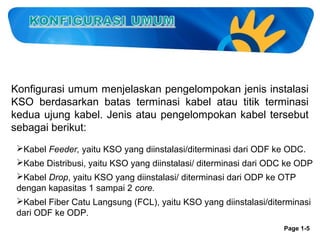

- 5. Konfigurasi umum menjelaskan pengelompokan jenis instalasi KSO berdasarkan batas terminasi kabel atau titik terminasi kedua ujung kabel. Jenis atau pengelompokan kabel tersebut sebagai berikut: Kabel Feeder, yaitu KSO yang diinstalasi/diterminasi dari ODF ke ODC. Kabe Distribusi, yaitu KSO yang diinstalasi/ diterminasi dari ODC ke ODP Kabel Drop, yaitu KSO yang diinstalasi/ diterminasi dari ODP ke OTP dengan kapasitas 1 sampai 2 core. Kabel Fiber Catu Langsung (FCL), yaitu KSO yang diinstalasi/diterminasi dari ODF ke ODP. Page 1-5
- 6. Page 1-6
- 7. Page 1-7

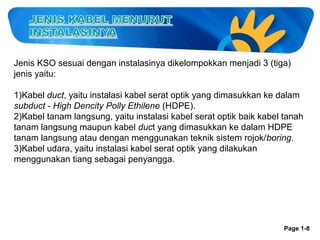

- 8. Jenis KSO sesuai dengan instalasinya dikelompokkan menjadi 3 (tiga) jenis yaitu: 1)Kabel duct, yaitu instalasi kabel serat optik yang dimasukkan ke dalam subduct - High Dencity Polly Ethilene (HDPE). 2)Kabel tanam langsung, yaitu instalasi kabel serat optik baik kabel tanah tanam langsung maupun kabel duct yang dimasukkan ke dalam HDPE tanam langsung atau dengan menggunakan teknik sistem rojok/boring. 3)Kabel udara, yaitu instalasi kabel serat optik yang dilakukan menggunakan tiang sebagai penyangga. Page 1-8
- 9. Page 1-9

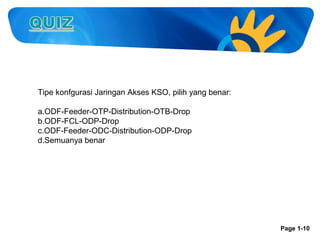

- 10. Tipe konfgurasi Jaringan Akses KSO, pilih yang benar: a.ODF-Feeder-OTP-Distribution-OTB-Drop b.ODF-FCL-ODP-Drop c.ODF-Feeder-ODC-Distribution-ODP-Drop d.Semuanya benar Page 1-10

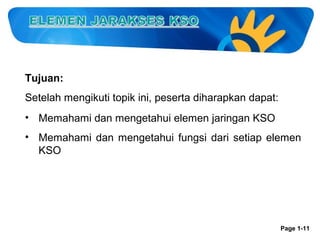

- 11. Tujuan: Setelah mengikuti topik ini, peserta diharapkan dapat: Memahami dan mengetahui elemen jaringan KSO Memahami dan mengetahui fungsi dari setiap elemen KSO Page 1-11

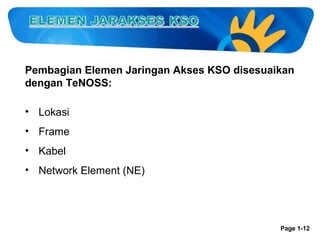

- 12. Pembagian Elemen Jaringan Akses KSO disesuaikan dengan TeNOSS: Lokasi Frame Kabel Network Element (NE) Page 1-12

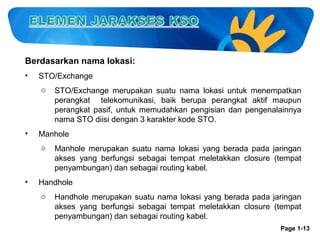

- 13. Berdasarkan nama lokasi: STO/Exchange o Manhole o STO/Exchange merupakan suatu nama lokasi untuk menempatkan perangkat telekomunikasi, baik berupa perangkat aktif maupun perangkat pasif, untuk memudahkan pengisian dan pengenalainnya nama STO diisi dengan 3 karakter kode STO. Manhole merupakan suatu nama lokasi yang berada pada jaringan akses yang berfungsi sebagai tempat meletakkan closure (tempat penyambungan) dan sebagai routing kabel. Handhole o Handhole merupakan suatu nama lokasi yang berada pada jaringan akses yang berfungsi sebagai tempat meletakkan closure (tempat penyambungan) dan sebagai routing kabel. Page 1-13

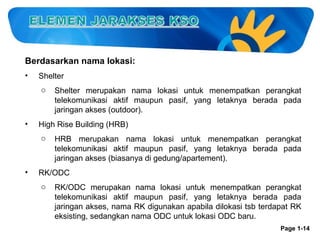

- 14. Berdasarkan nama lokasi: Shelter o High Rise Building (HRB) o Shelter merupakan nama lokasi untuk menempatkan perangkat telekomunikasi aktif maupun pasif, yang letaknya berada pada jaringan akses (outdoor). HRB merupakan nama lokasi untuk menempatkan perangkat telekomunikasi aktif maupun pasif, yang letaknya berada pada jaringan akses (biasanya di gedung/apartement). RK/ODC o RK/ODC merupakan nama lokasi untuk menempatkan perangkat telekomunikasi aktif maupun pasif, yang letaknya berada pada jaringan akses, nama RK digunakan apabila dilokasi tsb terdapat RK eksisting, sedangkan nama ODC untuk lokasi ODC baru. Page 1-14

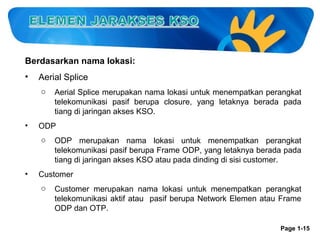

- 15. Berdasarkan nama lokasi: Aerial Splice o ODP o Aerial Splice merupakan nama lokasi untuk menempatkan perangkat telekomunikasi pasif berupa closure, yang letaknya berada pada tiang di jaringan akses KSO. ODP merupakan nama lokasi untuk menempatkan perangkat telekomunikasi pasif berupa Frame ODP, yang letaknya berada pada tiang di jaringan akses KSO atau pada dinding di sisi customer. Customer o Customer merupakan nama lokasi untuk menempatkan perangkat telekomunikasi aktif atau pasif berupa Network Elemen atau Frame ODP dan OTP. Page 1-15

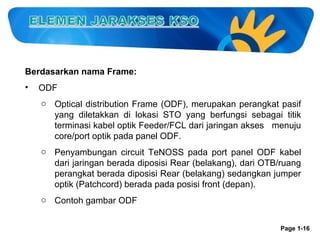

- 16. Berdasarkan nama Frame: ODF o Optical distribution Frame (ODF), merupakan perangkat pasif yang diletakkan di lokasi STO yang berfungsi sebagai titik terminasi kabel optik Feeder/FCL dari jaringan akses menuju core/port optik pada panel ODF. o Penyambungan circuit TeNOSS pada port panel ODF kabel dari jaringan berada diposisi Rear (belakang), dari OTB/ruang perangkat berada diposisi Rear (belakang) sedangkan jumper optik (Patchcord) berada pada posisi front (depan). o Contoh gambar ODF Page 1-16

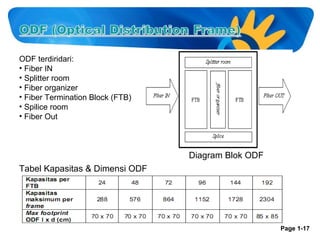

- 17. ODF terdiridari: Fiber IN Splitter room Fiber organizer Fiber Termination Block (FTB) Spilice room Fiber Out Diagram Blok ODF Tabel Kapasitas & Dimensi ODF Page 1-17

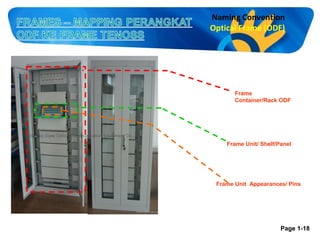

- 18. Naming Convention Optical Frame (ODF) Frame Container/Rack ODF Frame Unit/ Shelf/Panel Frame Unit Appearances/ Pins Page 1-18

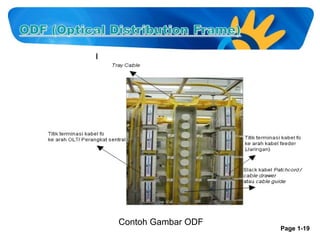

- 19. Contoh Gambar ODF Page 1-19

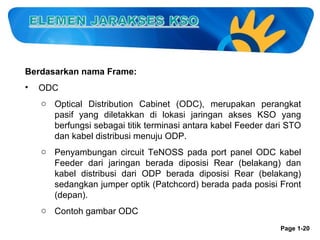

- 20. Berdasarkan nama Frame: ODC o Optical Distribution Cabinet (ODC), merupakan perangkat pasif yang diletakkan di lokasi jaringan akses KSO yang berfungsi sebagai titik terminasi antara kabel Feeder dari STO dan kabel distribusi menuju ODP. o Penyambungan circuit TeNOSS pada port panel ODC kabel Feeder dari jaringan berada diposisi Rear (belakang) dan kabel distribusi dari ODP berada diposisi Rear (belakang) sedangkan jumper optik (Patchcord) berada pada posisi Front (depan). o Contoh gambar ODC Page 1-20

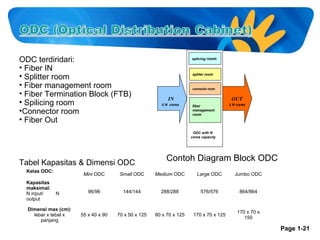

- 21. ODC terdiridari: Fiber IN Splitter room Fiber management room Fiber Termination Block (FTB) Spilicing room Connector room Fiber Out splicing room spliter room connector room IN OUT N cores N cores fiber management room ODC with N cores capacity Tabel Kapasitas & Dimensi ODC Kelas ODC: Kapasitas maksimal: N input/ output Contoh Diagram Block ODC Mini ODC N Dimensi max (cm): lebar x tebal x panjang Small ODC Medium ODC Large ODC Jumbo ODC 96/96 144/144 288/288 576/576 864/864 55 x 40 x 90 70 x 50 x 125 80 x 70 x 125 170 x 70 x 125 170 x 70 x 150 Page 1-21

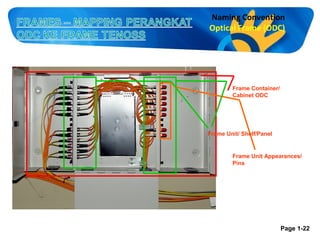

- 22. Naming Convention Optical Frame (ODC) Frame Container/ Cabinet ODC Frame Unit/ Shelf/Panel Frame Unit Appearances/ Pins Page 1-22

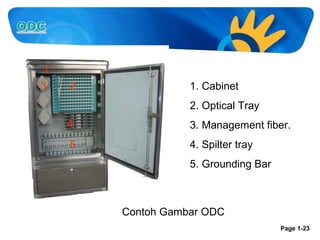

- 23. 1 3 2 1. Cabinet 2. Optical Tray 4 3. Management fiber. 5 4. Spilter tray 5. Grounding Bar Contoh Gambar ODC Page 1-23

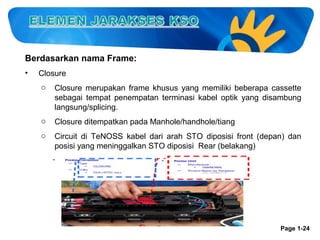

- 24. Berdasarkan nama Frame: Closure o Closure merupakan frame khusus yang memiliki beberapa cassette sebagai tempat penempatan terminasi kabel optik yang disambung langsung/splicing. o Closure ditempatkan pada Manhole/handhole/tiang o Circuit di TeNOSS kabel dari arah STO diposisi front (depan) dan posisi yang meninggalkan STO diposisi Rear (belakang) Page 1-24
- 25. Berdasarkan nama Frame: ODP o Optical Distribution Point (ODP), merupakan perangkat pasif yang diletakkan di tiang pada lokasi jaringan akses KSO, pada dinding bangunan customer atau pada Node-B yang berfungsi sebagai titik terminasi kabel Distribusi dari ODC/kabel FCL dari STO sebagai kabel IN, sedangkan kabel out-nya menggunakan kabel drop menuju OTP (Customer). o Penyambungan circuit TeNOSS pada port panel ODP kabel distribusi dari jaringan berada diposisi Rear (belakang) dan kabel drop dari/menuju OTP berada diposisi Front (depan). o Contoh gambar ODP Page 1-25

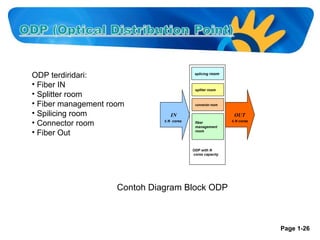

- 26. ODP terdiridari: Fiber IN Splitter room Fiber management room Spilicing room Connector room Fiber Out splicing room spliter room connector room IN OUT N cores N cores fiber management room ODP with N cores capacity Contoh Diagram Block ODP Page 1-26

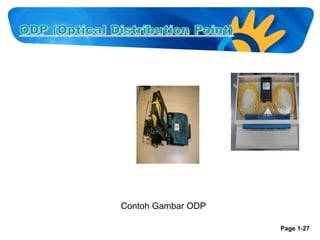

- 27. Contoh Gambar ODP Page 1-27

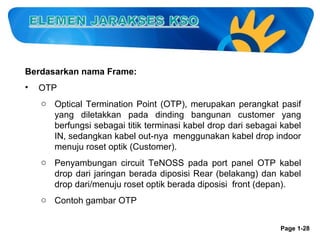

- 28. Berdasarkan nama Frame: OTP o Optical Termination Point (OTP), merupakan perangkat pasif yang diletakkan pada dinding bangunan customer yang berfungsi sebagai titik terminasi kabel drop dari sebagai kabel IN, sedangkan kabel out-nya menggunakan kabel drop indoor menuju roset optik (Customer). o Penyambungan circuit TeNOSS pada port panel OTP kabel drop dari jaringan berada diposisi Rear (belakang) dan kabel drop dari/menuju roset optik berada diposisi front (depan). o Contoh gambar OTP Page 1-28
- 29. Contoh Gambar ODP Page 1-29

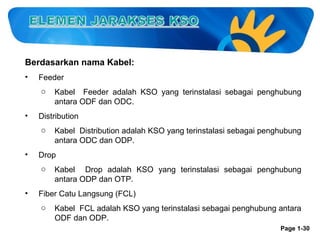

- 30. Berdasarkan nama Kabel: Feeder o Distribution o Kabel Distribution adalah KSO yang terinstalasi sebagai penghubung antara ODC dan ODP. Drop o Kabel Feeder adalah KSO yang terinstalasi sebagai penghubung antara ODF dan ODC. Kabel Drop adalah KSO yang terinstalasi sebagai penghubung antara ODP dan OTP. Fiber Catu Langsung (FCL) o Kabel FCL adalah KSO yang terinstalasi sebagai penghubung antara ODF dan ODP. Page 1-30
- 31. Contoh Gambar Feeder, Distribution, Drop dan FCL Page 1-31
- 32. Page 1-32

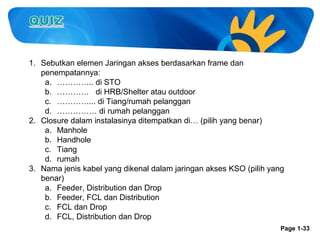

- 33. 1. Sebutkan elemen Jaringan akses berdasarkan frame dan penempatannya: a. .. di STO b. di HRB/Shelter atau outdoor c. ... di Tiang/rumah pelanggan d. di rumah pelanggan 2. Closure dalam instalasinya ditempatkan di (pilih yang benar) a. Manhole b. Handhole c. Tiang d. rumah 3. Nama jenis kabel yang dikenal dalam jaringan akses KSO (pilih yang benar) a. Feeder, Distribution dan Drop b. Feeder, FCL dan Distribution c. FCL dan Drop d. FCL, Distribution dan Drop Page 1-33

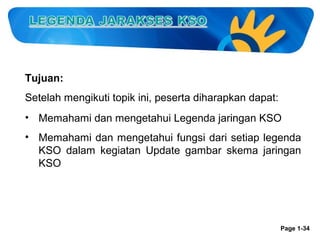

- 34. Tujuan: Setelah mengikuti topik ini, peserta diharapkan dapat: Memahami dan mengetahui Legenda jaringan KSO Memahami dan mengetahui fungsi dari setiap legenda KSO dalam kegiatan Update gambar skema jaringan KSO Page 1-34

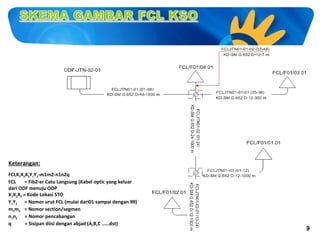

- 39. Keterangan: FCLX1X2X3Y1Y2-m1m2-n1n2q FCL = Fib2-er Catu Langsung (Kabel optic yang keluar dari ODF menuju ODP X1X2X3 = Kode Lokasi STO Y1Y2 = Nomor urut FCL (mulai dari01 sampai dengan 99) m1m2 = Nomor section/segmen n1n2 = Nomor pencabangan q = Sisipan diisi dengan abjad (A,B,C dst) Page 1-39

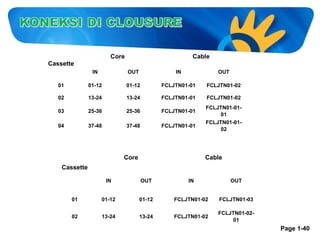

- 41. Page 1-41

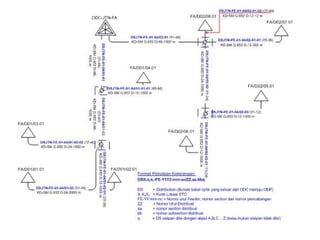

- 42. Page 1-42

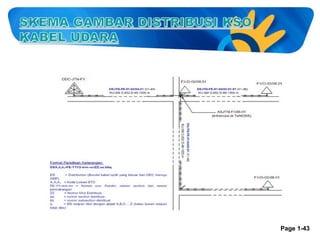

- 43. Page 1-43

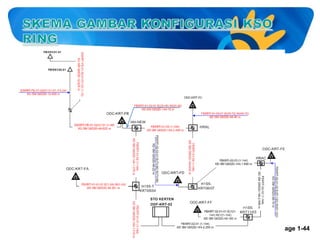

- 44. Page 1-44

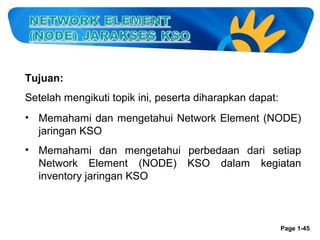

- 45. Tujuan: Setelah mengikuti topik ini, peserta diharapkan dapat: Memahami dan mengetahui Network Element (NODE) jaringan KSO Memahami dan mengetahui perbedaan dari setiap Network Element (NODE) KSO dalam kegiatan inventory jaringan KSO Page 1-45

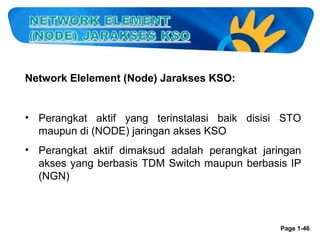

- 46. Network Elelement (Node) Jarakses KSO: Perangkat aktif yang terinstalasi baik disisi STO maupun di (NODE) jaringan akses KSO Perangkat aktif dimaksud adalah perangkat jaringan akses yang berbasis TDM Switch maupun berbasis IP (NGN) Page 1-46

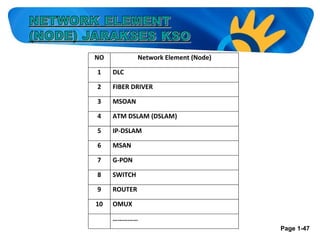

- 47. NO Network Element (Node) 1 DLC 2 FIBER DRIVER 3 MSOAN 4 ATM DSLAM (DSLAM) 5 IP-DSLAM 6 MSAN 7 G-PON 8 SWITCH 9 ROUTER 10 OMUX Page 1-47

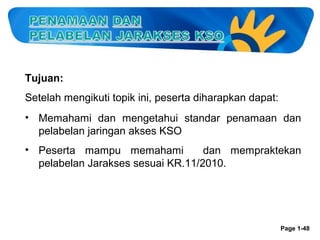

- 48. Tujuan: Setelah mengikuti topik ini, peserta diharapkan dapat: Memahami dan mengetahui standar penamaan dan pelabelan jaringan akses KSO Peserta mampu memahami dan mempraktekan pelabelan Jarakses sesuai KR.11/2010. Page 1-48

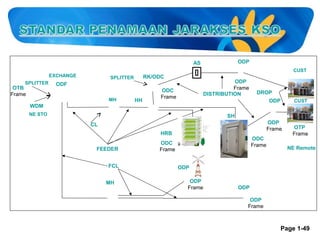

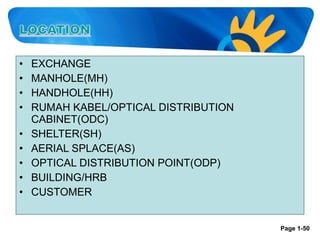

- 50. EXCHANGE MANHOLE(MH) HANDHOLE(HH) RUMAH KABEL/OPTICAL DISTRIBUTION CABINET(ODC) SHELTER(SH) AERIAL SPLACE(AS) OPTICAL DISTRIBUTION POINT(ODP) BUILDING/HRB CUSTOMER Page 1-50

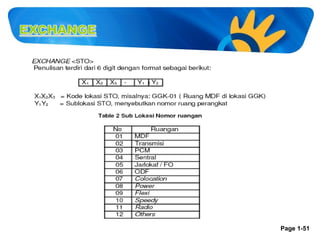

- 51. Page 1-51

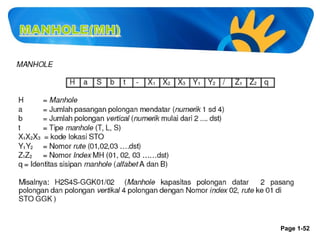

- 52. Page 1-52

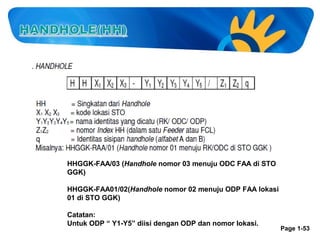

- 53. HHGGK-FAA/03 (Handhole nomor 03 menuju ODC FAA di STO GGK) HHGGK-FAA01/02(Handhole nomor 02 menuju ODP FAA lokasi 01 di STO GGK) Catatan: Untuk ODP Y1-Y5 diisi dengan ODP dan nomor lokasi. Page 1-53
- 54. Page 1-54

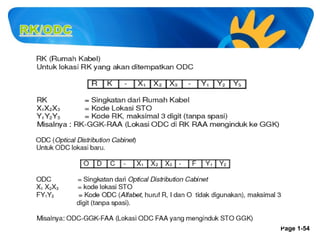

- 55. Page 1-55

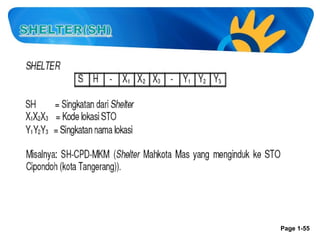

- 56. Page 1-56

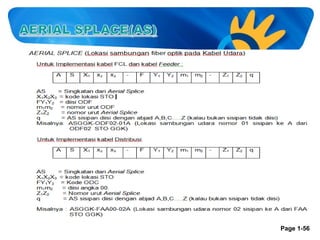

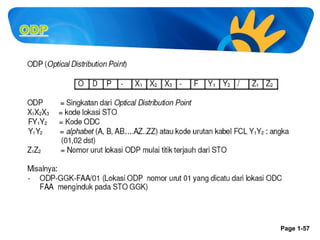

- 57. Page 1-57
- 58. Page 1-58

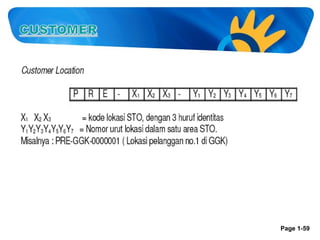

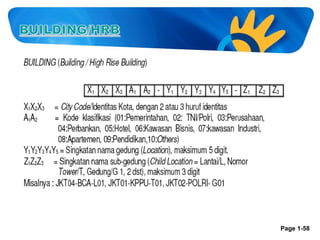

- 59. Page 1-59

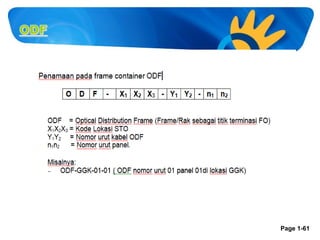

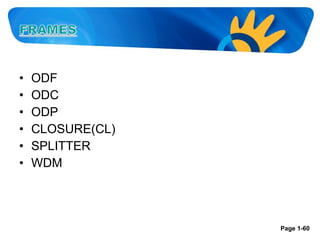

- 61. Page 1-61

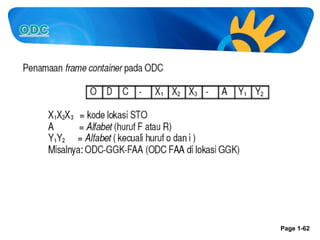

- 62. Page 1-62
- 63. Page 1-63

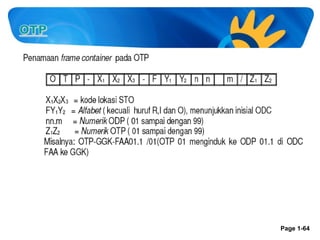

- 64. Page 1-64

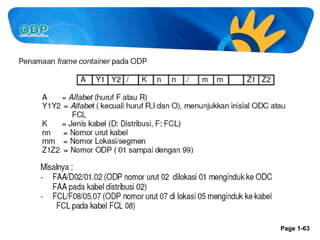

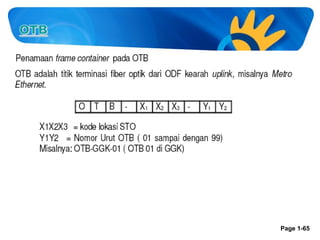

- 65. Page 1-65
- 66. Page 1-66

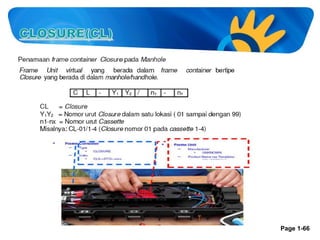

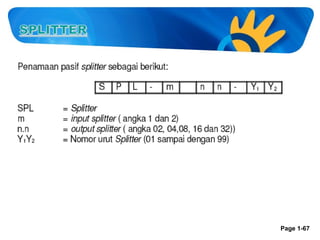

- 67. Page 1-67

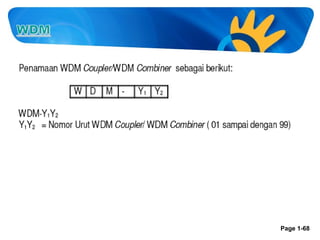

- 68. Page 1-68

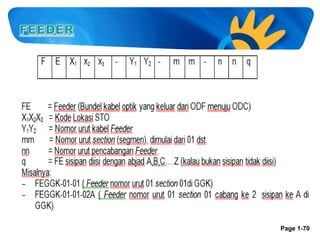

- 70. Page 1-70
- 71. Page 1-71

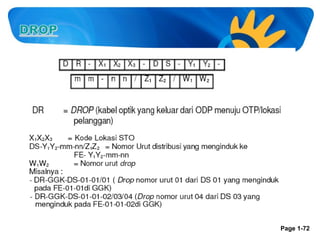

- 72. Page 1-72

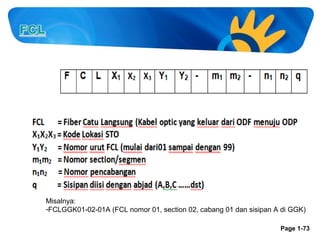

- 73. Misalnya: -FCLGGK01-02-01A (FCL nomor 01, section 02, cabang 01 dan sisipan A di GGK) Page 1-73

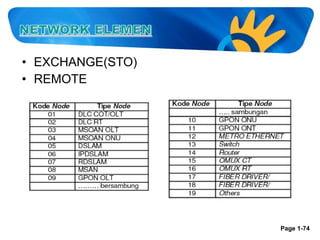

- 74. EXCHANGE(STO) REMOTE Page 1-74
- 75. Contoh : 15JTN-04 Artinya : Omux CT lokasi STO JTN, Nomor urut NE 04 Page 1-75

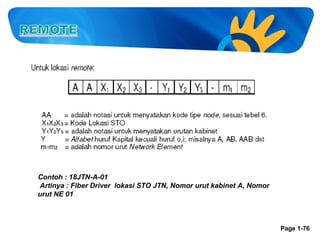

- 76. Contoh : 18JTN-A-01 Artinya : Fiber Driver lokasi STO JTN, Nomor urut kabinet A, Nomor urut NE 01 Page 1-76
- 77. Terima kasih
Editor's Notes
- #62: Usulan penambahan panel/shelf ODF-XXX-YY-ZZ, dimana yy: No. urut Rack, ZZ: No.urut Panel/shelf
- #71: Diusulkan ada perubahan untuk mengakomodasi sisipan, menjadi: FEXXX-YY-mm-nnq, dengan : YY : Nomor Urut Kabel feeder mm: Nomor urut segmen, diisi dengan angka mulai dari 01 nn : Nomor urut pencabangan, diisi dengan angka mulai dari 01 q : sisipan diisi dengan alfabeth (A, B . Z)

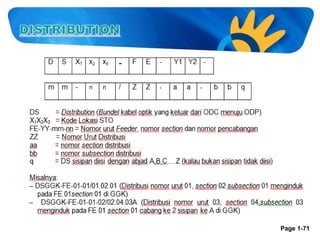

- #72: Diusulkan mengakomodasi kemungkinan sisipan: DSXXX-FE-YY-mm-nn/ZZ.aa.bbq, q sisipan diisi dengan alfabeth (A,B.Z)
- #74: Format perlu mengakomodasi terjadinya sisipan, maka penulisannya menjadi: FCL-XXX-YY-mmq Dengan q FCL sisipan
