Langkah-langkah pembuatan high level design distribusi dan feeder meliputi pengumpulan data koordinat, penentuan boundary ODC dan rute kabel, survei lapangan untuk menentukan lokasi peralatan dan homepass, serta penentuan kapasitas kabel.
Modul 5 guidance hld & survey lapangan ft tx

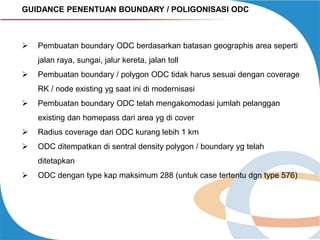

- 2. GUIDANCE PENENTUAN BOUNDARY / POLIGONISASI ODC Pembuatan boundary ODC berdasarkan batasan geographis area seperti jalan raya, sungai, jalur kereta, jalan toll Pembuatan boundary / polygon ODC tidak harus sesuai dengan coverage RK / node existing yg saat ini di modernisasi Pembuatan boundary ODC telah mengakomodasi jumlah pelanggan existing dan homepass dari area yg di cover Radius coverage dari ODC kurang lebih 1 km ODC ditempatkan di sentral density polygon / boundary yg telah ditetapkan ODC dengan type kap maksimum 288 (untuk case tertentu dgn type 576)

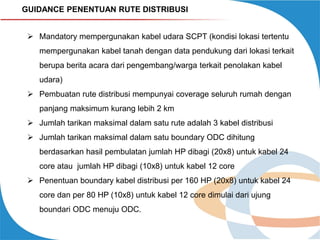

- 3. GUIDANCE PENENTUAN RUTE DISTRIBUSI Mandatory mempergunakan kabel udara SCPT (kondisi lokasi tertentu mempergunakan kabel tanah dengan data pendukung dari lokasi terkait berupa berita acara dari pengembang/warga terkait penolakan kabel udara) Pembuatan rute distribusi mempunyai coverage seluruh rumah dengan panjang maksimum kurang lebih 2 km Jumlah tarikan maksimal dalam satu rute adalah 3 kabel distribusi Jumlah tarikan maksimal dalam satu boundary ODC dihitung berdasarkan hasil pembulatan jumlah HP dibagi (20x8) untuk kabel 24 core atau jumlah HP dibagi (10x8) untuk kabel 12 core Penentuan boundary kabel distribusi per 160 HP (20x8) untuk kabel 24 core dan per 80 HP (10x8) untuk kabel 12 core dimulai dari ujung boundari ODC menuju ODC.

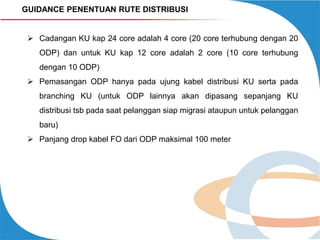

- 4. GUIDANCE PENENTUAN RUTE DISTRIBUSI Cadangan KU kap 24 core adalah 4 core (20 core terhubung dengan 20 ODP) dan untuk KU kap 12 core adalah 2 core (10 core terhubung dengan 10 ODP) Pemasangan ODP hanya pada ujung kabel distribusi KU serta pada branching KU (untuk ODP lainnya akan dipasang sepanjang KU distribusi tsb pada saat pelanggan siap migrasi ataupun untuk pelanggan baru) Panjang drop kabel FO dari ODP maksimal 100 meter

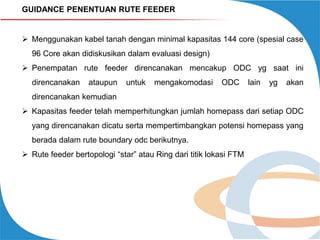

- 5. GUIDANCE PENENTUAN RUTE FEEDER Menggunakan kabel tanah dengan minimal kapasitas 144 core (spesial case 96 Core akan didiskusikan dalam evaluasi design) Penempatan rute feeder direncanakan mencakup ODC yg saat ini direncanakan ataupun untuk mengakomodasi ODC lain yg akan direncanakan kemudian Kapasitas feeder telah memperhitungkan jumlah homepass dari setiap ODC yang direncanakan dicatu serta mempertimbangkan potensi homepass yang berada dalam rute boundary odc berikutnya. Rute feeder bertopologi star atau Ring dari titik lokasi FTM

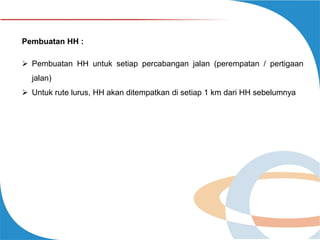

- 6. Pembuatan HH : Pembuatan HH untuk setiap percabangan jalan (perempatan / pertigaan jalan) Untuk rute lurus, HH akan ditempatkan di setiap 1 km dari HH sebelumnya

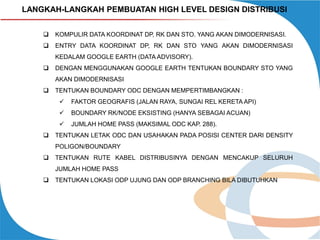

- 7. LANGKAH-LANGKAH PEMBUATAN HIGH LEVEL DESIGN DISTRIBUSI KOMPULIR DATA KOORDINAT DP, RK DAN STO. YANG AKAN DIMODERNISASI. ENTRY DATA KOORDINAT DP, RK DAN STO YANG AKAN DIMODERNISASI KEDALAM GOOGLE EARTH (DATA ADVISORY). DENGAN MENGGUNAKAN GOOGLE EARTH TENTUKAN BOUNDARY STO YANG AKAN DIMODERNISASI TENTUKAN BOUNDARY ODC DENGAN MEMPERTIMBANGKAN : BOUNDARY RK/NODE EKSISTING (HANYA SEBAGAI ACUAN) FAKTOR GEOGRAFIS (JALAN RAYA, SUNGAI REL KERETA API) JUMLAH HOME PASS (MAKSIMAL ODC KAP. 288). TENTUKAN LETAK ODC DAN USAHAKAN PADA POSISI CENTER DARI DENSITY POLIGON/BOUNDARY TENTUKAN RUTE KABEL DISTRIBUSINYA DENGAN MENCAKUP SELURUH JUMLAH HOME PASS TENTUKAN LOKASI ODP UJUNG DAN ODP BRANCHING BILA DIBUTUHKAN

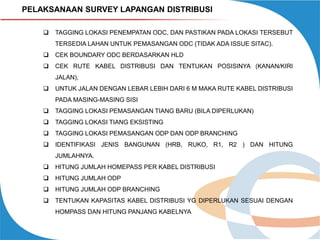

- 8. PELAKSANAAN SURVEY LAPANGAN DISTRIBUSI TAGGING LOKASI PENEMPATAN ODC, DAN PASTIKAN PADA LOKASI TERSEBUT TERSEDIA LAHAN UNTUK PEMASANGAN ODC (TIDAK ADA ISSUE SITAC). CEK BOUNDARY ODC BERDASARKAN HLD CEK RUTE KABEL DISTRIBUSI DAN TENTUKAN POSISINYA (KANAN/KIRI JALAN), UNTUK JALAN DENGAN LEBAR LEBIH DARI 6 M MAKA RUTE KABEL DISTRIBUSI PADA MASING-MASING SISI TAGGING LOKASI PEMASANGAN TIANG BARU (BILA DIPERLUKAN) TAGGING LOKASI TIANG EKSISTING TAGGING LOKASI PEMASANGAN ODP DAN ODP BRANCHING IDENTIFIKASI JENIS BANGUNAN (HRB, RUKO, R1, R2 ) DAN HITUNG JUMLAHNYA. HITUNG JUMLAH HOMEPASS PER KABEL DISTRIBUSI HITUNG JUMLAH ODP HITUNG JUMLAH ODP BRANCHING TENTUKAN KAPASITAS KABEL DISTRIBUSI YG DIPERLUKAN SESUAI DENGAN HOMPASS DAN HITUNG PANJANG KABELNYA

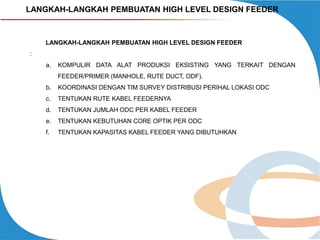

- 9. LANGKAH-LANGKAH PEMBUATAN HIGH LEVEL DESIGN FEEDER LANGKAH-LANGKAH PEMBUATAN HIGH LEVEL DESIGN FEEDER : a. KOMPULIR DATA ALAT PRODUKSI EKSISTING YANG TERKAIT DENGAN FEEDER/PRIMER (MANHOLE, RUTE DUCT, ODF). b. KOORDINASI DENGAN TIM SURVEY DISTRIBUSI PERIHAL LOKASI ODC c. TENTUKAN RUTE KABEL FEEDERNYA d. TENTUKAN JUMLAH ODC PER KABEL FEEDER e. TENTUKAN KEBUTUHAN CORE OPTIK PER ODC f. TENTUKAN KAPASITAS KABEL FEEDER YANG DIBUTUHKAN

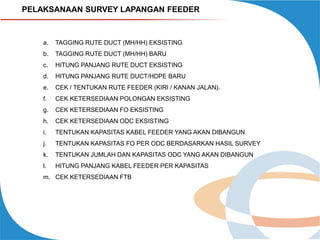

- 10. PELAKSANAAN SURVEY LAPANGAN FEEDER a. TAGGING RUTE DUCT (MH/HH) EKSISTING b. TAGGING RUTE DUCT (MH/HH) BARU c. HITUNG PANJANG RUTE DUCT EKSISTING d. HITUNG PANJANG RUTE DUCT/HDPE BARU e. CEK / TENTUKAN RUTE FEEDER (KIRI / KANAN JALAN). f. CEK KETERSEDIAAN POLONGAN EKSISTING g. CEK KETERSEDIAAN FO EKSISTING h. CEK KETERSEDIAAN ODC EKSISTING i. TENTUKAN KAPASITAS KABEL FEEDER YANG AKAN DIBANGUN j. TENTUKAN KAPASITAS FO PER ODC BERDASARKAN HASIL SURVEY k. TENTUKAN JUMLAH DAN KAPASITAS ODC YANG AKAN DIBANGUN l. HITUNG PANJANG KABEL FEEDER PER KAPASITAS m. CEK KETERSEDIAAN FTB

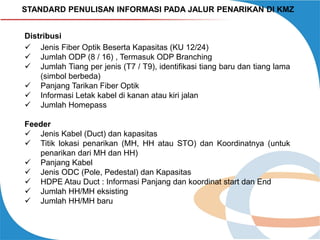

- 11. STANDARD PENULISAN INFORMASI PADA JALUR PENARIKAN DI KMZ Distribusi Jenis Fiber Optik Beserta Kapasitas (KU 12/24) Jumlah ODP (8 / 16) , Termasuk ODP Branching Jumlah Tiang per jenis (T7 / T9), identifikasi tiang baru dan tiang lama (simbol berbeda) Panjang Tarikan Fiber Optik Informasi Letak kabel di kanan atau kiri jalan Jumlah Homepass Feeder Jenis Kabel (Duct) dan kapasitas Titik lokasi penarikan (MH, HH atau STO) dan Koordinatnya (untuk penarikan dari MH dan HH) Panjang Kabel Jenis ODC (Pole, Pedestal) dan Kapasitas HDPE Atau Duct : Informasi Panjang dan koordinat start dan End Jumlah HH/MH eksisting Jumlah HH/MH baru

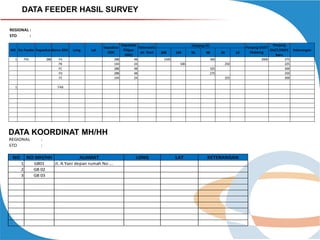

- 12. DATA FEEDER HASIL SURVEY REGIONAL : STO : NO No Feeder Kapasitas Nama ODC 1 F01 288 1 Long Lat Kapasitas ODC FA FB FC FD FE 288 144 288 288 144 Kapasitas Ketersedia FO(per an Duct ODC) 48 24 48 48 24 Panjang FO 288 144 1500 96 48 24 12 300 500 2000 250 325 275 325 FAB DATA KOORDINAT MH/HH REGIONAL STO NO : : NO MH/HH 1 2 3 GB01 GB 02 GB 03 ALAMAT Jl. A Yani depan rumah No ... LONG LAT Panjang Panjang DUCT DUCT/HDPE Eksisting Baru KETERANGAN 275 225 300 250 300 Keterangan

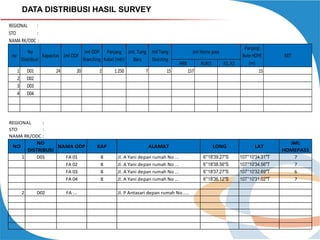

- 13. DATA DISTRIBUSI HASIL SURVEY REGIONAL : STO : NAMA RK/ODC : No Jml ODP Panjang Jml. Tiang Jml Tiang no Kapasitas Jml ODP Distribusi Branching Kabel (mtr) Baru Eksisting 1 2 3 4 D01 D02 D03 D04 24 20 2 1.250 7 15 Jml Home pass HRB RUKO R1, R2 157 Panjang Rute HDPE (m) 15 KET REGIONAL : STO : NAMA RK/ODC : NO NAMA ODP DISTRIBUSI NO 1 D01 FA 01 FA 02 FA 03 FA 04 2 D02 FA ... KAP 8 8 8 8 ALAMAT Jl. A Yani depan rumah No ... Jl. A Yani depan rumah No ... Jl. A Yani depan rumah No ... Jl. A Yani depan rumah No ... Jl. P Antasari depan rumah No..... LONG 6属18'39.27"S 6属18'38.56"S 6属18'37.27"S 6属18'36.12"S LAT 107属10'34.31"T 107属10'34.56"T 107属10'32.69"T 107属10'31.02"T JML HOMEPASS 7 7 6 7
