Dokumen ini adalah pedoman ujian praktik kejuruan untuk siswa SMK Teknik Furnitur tahun pelajaran 2013/2014 yang mencakup petunjuk pembuatan meja komputer, alat dan bahan yang diperlukan, serta keselamatan kerja. Peserta ujian diberikan waktu maksimal 24 jam untuk menyelesaikan tugas membuat meja komputer dan mengaplikasikan finishing yang ditentukan. Penting untuk mengikuti prosedur keselamatan kerja dan instruksi dari tim teknik selama pelaksanaan ujian.
1085 p1-spk-teknik furnitur

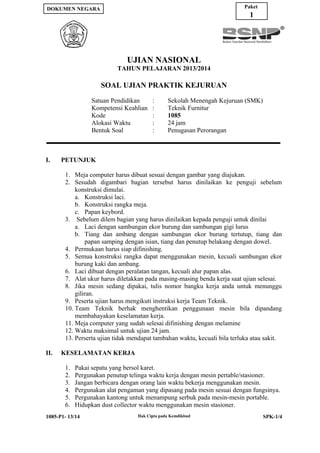

- 1. Paket DOKUMEN NEGARA 1 UJIAN NASIONAL TAHUN PELAJARAN 2013/2014 SOAL UJIAN PRAKTIK KEJURUAN Satuan Pendidikan Kompetensi Keahlian Kode Alokasi Waktu Bentuk Soal I. : : : : : Sekolah Menengah Kejuruan (SMK) Teknik Furnitur 1085 24 jam Penugasan Perorangan PETUNJUK 1. Meja computer harus dibuat sesuai dengan gambar yang diajukan. 2. Sesudah digambari bagian tersebut harus dinilaikan ke penguji sebelum konstruksi dimulai. a. Konstruksi laci. b. Konstruksi rangka meja. c. Papan keybord. 3. Sebelum dilem bagian yang harus dinilaikan kepada penguji untuk dinilai a. Laci dengan sambungan ekor burung dan sambungan gigi lurus b. Tiang dan ambang dengan sambungan ekor burung tertutup, tiang dan papan samping dengan isian, tiang dan penutup belakang dengan dowel. 4. Permukaan harus siap difinishing. 5. Semua konstruksi rangka dapat menggunakan mesin, kecuali sambungan ekor burung kaki dan ambang. 6. Laci dibuat dengan peralatan tangan, kecuali alur papan alas. 7. Alat ukur harus diletakkan pada masing-masing benda kerja saat ujian selesai. 8. Jika mesin sedang dipakai, tulis nomor bangku kerja anda untuk menunggu giliran. 9. Peserta ujian harus mengikuti instruksi kerja Team Teknik. 10. Team Teknik berhak menghentikan penggunaan mesin bila dipandang membahayakan keselamatan kerja. 11. Meja computer yang sudah selesai difinishing dengan melamine 12. Waktu maksimal untuk ujian 24 jam. 13. Perserta ujian tidak mendapat tambahan waktu, kecuali bila terluka atau sakit. II. KESELAMATAN KERJA 1. 2. 3. 4. 5. 6. Pakai sepatu yang bersol karet. Pergunakan penutup telinga waktu kerja dengan mesin pertable/stasioner. Jangan berbicara dengan orang lain waktu bekerja menggunakan mesin. Pergunakan alat pengaman yang dipasang pada mesin sesuai dengan fungsinya. Pergunakan kantong untuk menampung serbuk pada mesin-mesin portable. Hidupkan dust collector waktu menggunakan mesin stasioner. 1085-P1- 13/14 Hak Cipta pada Kemdikbud SPK-1/4

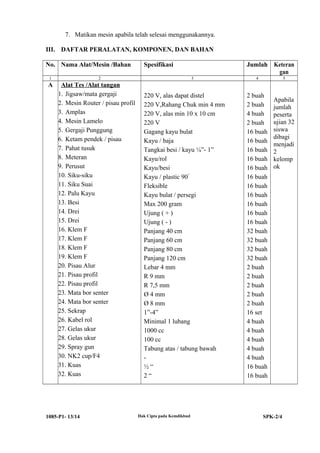

- 2. 7. Matikan mesin apabila telah selesai menggunakannya. III. DAFTAR PERALATAN, KOMPONEN, DAN BAHAN No. Nama Alat/Mesin /Bahan 1 A Spesifikasi 2 Alat Tes /Alat tangan 1. Jigsaw/mata gergaji 2. Mesin Router / pisau profil 3. Amplas 4. Mesin Lamelo 5. Gergaji Punggung 6. Ketam pendek / pisau 7. Pahat tusuk 8. Meteran 9. Perusut 10. Siku-siku 11. Siku Suai 12. Palu Kayu 13. Besi 14. Drei 15. Drei 16. Klem F 17. Klem F 18. Klem F 19. Klem F 20. Pisau Alur 21. Pisau profil 22. Pisau profil 23. Mata bor senter 24. Mata bor senter 25. Sekrap 26. Kabel rol 27. Gelas ukur 28. Gelas ukur 29. Spray gun 30. NK2 cup/F4 31. Kuas 32. Kuas 1085-P1- 13/14 Jumlah Keteran gan 3 220 V, alas dapat distel 220 V,Rahang Chuk min 4 mm 220 V, alas min 10 x 10 cm 220 V Gagang kayu bulat Kayu / baja Tangkai besi / kayu 村- 1 Kayu/rol Kayu/besi Kayu / plastic 90属 Fleksible Kayu bulat / persegi Max 200 gram Ujung ( + ) Ujung ( - ) Panjang 40 cm Panjang 60 cm Panjang 80 cm Panjang 120 cm Lebar 4 mm R 9 mm R 7,5 mm 4 mm 8 mm 1-4 Minimal 1 lubang 1000 cc 100 cc Tabung atas / tabung bawah 遜 2 Hak Cipta pada Kemdikbud 4 5 2 buah 2 buah 4 buah 2 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 16 buah 32 buah 32 buah 32 buah 32 buah 2 buah 2 buah 2 buah 2 buah 2 buah 16 set 4 buah 4 buah 4 buah 4 buah 4 buah 16 buah 16 buah Apabila jumlah peserta ujian 32 siswa dibagi menjadi 2 kelomp ok SPK-2/4

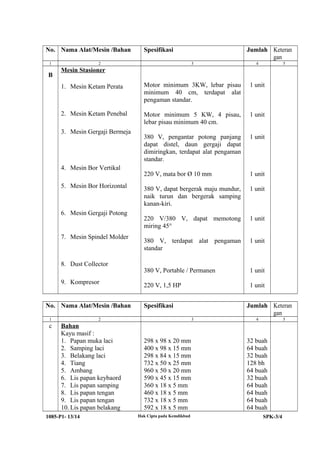

- 3. No. Nama Alat/Mesin /Bahan 1 Spesifikasi 3 4 1. Mesin Ketam Perata Motor minimum 3KW, lebar pisau minimum 40 cm, terdapat alat pengaman standar. 1 unit 2. Mesin Ketam Penebal B 2 Jumlah Keteran gan Motor minimum 5 KW, 4 pisau, lebar pisau minimum 40 cm. 1 unit 380 V, pengantar potong panjang dapat distel, daun gergaji dapat dimiringkan, terdapat alat pengaman standar. 1 unit 220 V, mata bor 10 mm 1 unit 380 V, dapat bergerak maju mundur, naik turun dan bergerak samping kanan-kiri. 1 unit 220 V/380 V, dapat memotong miring 45属 1 unit 380 V, terdapat alat pengaman standar 1 unit 380 V, Portable / Permanen 1 unit 220 V, 1,5 HP 1 unit 3. Mesin Gergaji Bermeja 4. Mesin Bor Vertikal 5. Mesin Bor Horizontal 6. Mesin Gergaji Potong 7. Mesin Spindel Molder 8. Dust Collector 9. Kompresor No. Nama Alat/Mesin /Bahan 1 c 5 Mesin Stasioner Spesifikasi 2 Bahan Kayu masif : 1. Papan muka laci 2. Samping laci 3. Belakang laci 4. Tiang 5. Ambang 6. Lis papan keybaord 7. Lis papan samping 8. Lis papan tengan 9. Lis papan tengan 10. Lis papan belakang 1085-P1- 13/14 Jumlah Keteran gan 3 298 x 98 x 20 mm 400 x 98 x 15 mm 298 x 84 x 15 mm 732 x 50 x 25 mm 960 x 50 x 20 mm 590 x 45 x 15 mm 360 x 18 x 5 mm 460 x 18 x 5 mm 732 x 18 x 5 mm 592 x 18 x 5 mm Hak Cipta pada Kemdikbud 4 5 32 buah 64 buah 32 buah 128 bh 64 buah 32 buah 64 buah 64 buah 64 buah 64 buah SPK-3/4

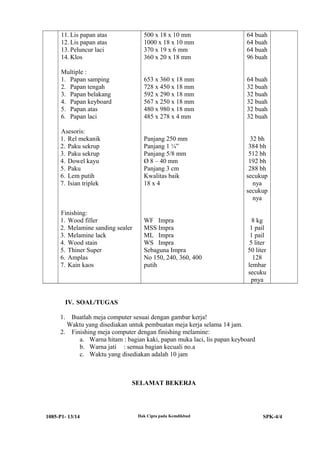

- 4. 11. Lis papan atas 12. Lis papan atas 13. Peluncur laci 14. Klos 500 x 18 x 10 mm 1000 x 18 x 10 mm 370 x 19 x 6 mm 360 x 20 x 18 mm 64 buah 64 buah 64 buah 96 buah Multiple : 1. Papan samping 2. Papan tengah 3. Papan belakang 4. Papan keyboard 5. Papan atas 6. Papan laci 653 x 360 x 18 mm 728 x 450 x 18 mm 592 x 290 x 18 mm 567 x 250 x 18 mm 480 x 980 x 18 mm 485 x 278 x 4 mm 64 buah 32 buah 32 buah 32 buah 32 buah 32 buah Asesoris: 1. Rel mekanik 2. Paku sekrup 3. Paku sekrup 4. Dowel kayu 5. Paku 6. Lem putih 7. Isian triplek Panjang 250 mm Panjang 1 村 Panjang 5/8 mm 8 40 mm Panjang 3 cm Kwalitas baik 18 x 4 32 bh 384 bh 512 bh 192 bh 288 bh secukup nya secukup nya Finishing: 1. Wood filler 2. Melamine sanding sealer 3. Melamine lack 4. Wood stain 5. Thiner Super 6. Amplas 7. Kain kaos WF Impra MSS Impra ML Impra WS Impra Sebaguna Impra No 150, 240, 360, 400 putih 8 kg 1 pail 1 pail 5 liter 50 liter 128 lembar secuku pnya IV. SOAL/TUGAS 1. Buatlah meja computer sesuai dengan gambar kerja! Waktu yang disediakan untuk pembuatan meja kerja selama 14 jam. 2. Finishing meja computer dengan finishing melamine: a. Warna hitam : bagian kaki, papan muka laci, lis papan keyboard b. Warna jati : semua bagian kecuali no.a c. Waktu yang disediakan adalah 10 jam SELAMAT BEKERJA 1085-P1- 13/14 Hak Cipta pada Kemdikbud SPK-4/4
