- 1. LAPORAN PRAKTIKUM PERKAKAS Praktek : Roda Gigi Jurusan Teknik Mesin Pembimbing : Bambang Margono, ST.MT Disusun oleh : 1. Adrian Tri Purnama (121114) 2. |Adias Teni (121115) MESIN 4 C AKADEMI TEKNOLOGI WARGA SURAKARATA TAHUN AJARAN 2014/2015

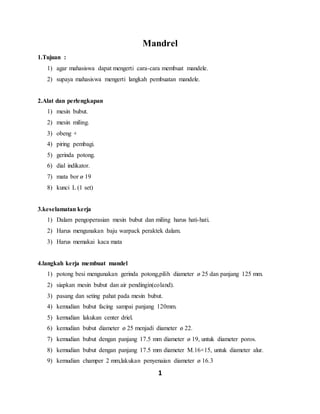

- 2. Mandrel 1.Tujuan : 1) agar mahasiswa dapat mengerti cara-cara membuat mandele. 2) supaya mahasiswa mengerti langkah pembuatan mandele. 2.Alat dan perlengkapan 1) mesin bubut. 2) mesin miling. 3) obeng + 4) piring pembagi. 5) gerinda potong. 6) dial indikator. 7) mata bor 淡 19 8) kunci L (1 set) 3.keselamatan kerja 1) Dalam pengoperasian mesin bubut dan miling harus hati-hati. 2) Harus mengunakan baju warpack peraktek dalam. 3) Harus memakai kaca mata 4.langkah kerja membuat mandel 1) potong besi mengunakan gerinda potong,pilih diameter 淡 25 dan panjang 125 mm. 2) siapkan mesin bubut dan air pendingin(coland). 3) pasang dan seting pahat pada mesin bubut. 4) kemudian bubut facing sampai panjang 120mm. 5) kemudian lakukan center driel. 6) kemudian bubut diameter 淡 25 menjadi diameter 淡 22. 7) kemudian bubut dengan panjang 17.5 mm diameter 淡 19, untuk diameter poros. 8) kemudian bubut dengan panjang 17.5 mm diameter M.1615, untuk diameter alur. 9) kemudian champer 2 mm,lakukan penyenaian diameter 淡 16.3 1

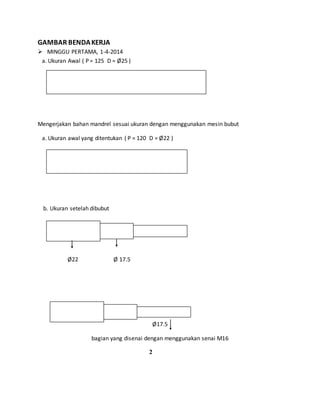

- 3. GAMBAR BENDAKERJA MINGGU PERTAMA, 1-4-2014 a. Ukuran Awal ( P = 125 D = 25 ) Mengerjakan bahan mandrel sesuai ukuran dengan menggunakan mesin bubut a. Ukuran awal yang ditentukan ( P = 120 D = 22 ) b. Ukuran setelah dibubut 22 17.5 17.5 bagian yang disenai dengan menggunakan senai M16 2

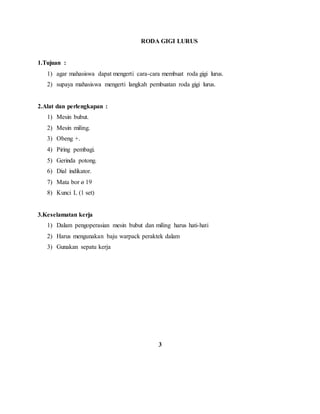

- 4. RODA GIGI LURUS 1.Tujuan : 1) agar mahasiswa dapat mengerti cara-cara membuat roda gigi lurus. 2) supaya mahasiswa mengerti langkah pembuatan roda gigi lurus. 2.Alat dan perlengkapan : 1) Mesin bubut. 2) Mesin miling. 3) Obeng +. 4) Piring pembagi. 5) Gerinda potong. 6) Dial indikator. 7) Mata bor 淡 19 8) Kunci L (1 set) 3.Keselamatan kerja 1) Dalam pengoperasian mesin bubut dan miling harus hati-hati 2) Harus mengunakan baju warpack peraktek dalam 3) Gunakan sepatu kerja 3

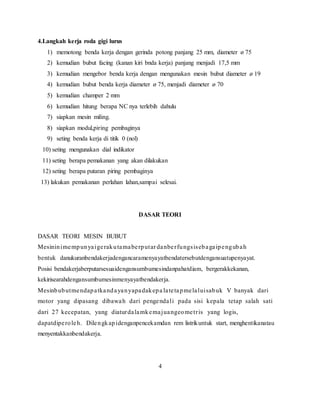

- 5. 4.Langkah kerja roda gigi lurus 1) memotong benda kerja dengan gerinda potong panjang 25 mm, diameter 淡 75 2) kemudian bubut facing (kanan kiri bnda kerja) panjang menjadi 17,5 mm 3) kemudian mengebor benda kerja dengan mengunakan mesin bubut diameter 淡 19 4) kemudian bubut benda kerja diameter 淡 75, menjadi diameter 淡 70 5) kemudian champer 2 mm 6) kemudian hitung berapa NC nya terlebih dahulu 7) siapkan mesin miling. 8) siapkan modul,piring pembaginya 9) seting benda kerja di titik 0 (nol) 10) seting mengunakan dial indikator 11) seting berapa pemakanan yang akan dilakukan 12) seting berapa putaran piring pembaginya 13) lakukan pemakanan perlahan lahan,sampai selesai. DASAR TEORI DASAR TEORI MESIN BUBUT Mesininimempunyaigerakutamaberputardanberfungsisebagaipengubah bentuk danukuranbendakerjadengancaramenyayatbendatersebutdengansuatupenyayat. Posisi bendakerjaberputarsesuaidengansumbumesindanpahatdiam, bergerakkekanan, kekirisearahdengansumbumesinmenyayatbendakerja. Mesinbubutmendapatkandayanyapadakepa latetapmelaluisabuk V banyak dari motor yang dipasang dibawah dari pengendali pada sisi kepala tetap salah sati dari 27 kecepatan, yang diaturdalamkemajuangeometris yang logis, dapatdiperoleh. Dilengkapidenganpencekamdan rem listrikuntuk start, menghentikanatau menyentakkanbendakerja. 4

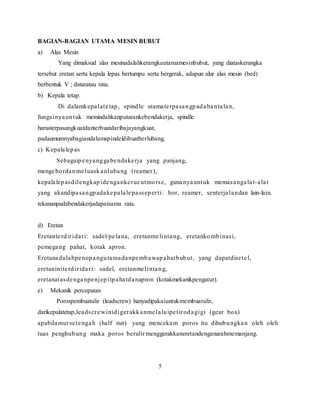

- 6. BAGIAN-BAGIAN UTAMA MESIN BUBUT a) Alas Mesin Yang dimaksud alas mesinadalahkerangkautamamesinbubut, yang diataskerangka tersebut eretan serta kepala lepas bertumpu serta bergerak, adapun alur alas mesin (bed) berbentuk V ; dataratau rata. b) Kepala tetap. Di dalamkepalatetap, spindle utamaterpasangpadabantalan, fungsinyauntuk memindahkanputarankebendakerja, spindle harusterpasangkuatdanterbuatdaribajayangkuat, padaumumnyabagiandalamspindeldibuatberlubang. c) Kepalalepas Sebagaipenyanggabendakerja yang panjang, mengebordanmeluaskanlubang (reamer), kepalalepasdilengkapidengankerucutmorse, gunanyauntuk memasangalat-alat yang akandipasangpadakepalalepasseperti: bor, reamer, senterjalandan lain-lain. tekananpadabendakerjadapatsama rata. d) Eretan Eretanterdiridari: sadel/pelana, eretanmelintang, eretankombinasi, pemegang pahat, kotak apron. Eretanadalahpenopangutamadanpembawapahatbubut, yang dapatdisetel, eretaniniterdiridari: sadel, eretanmelintang, eretanatasdenganpenjepitpahatdanapron (kotakmekanikpengatur). e) Mekanik percepatan Porospembuatulir (leadscrew) hanyadipakaiuntukmembuatulir, darikepalatetap,leadscrewinidigerakkanmelaluipetirodagigi (gear box) apabilamursetengah (half nut) yang mencekam poros itu dihubungkan oleh oleh tuas penghubung maka poros berulirmenggerakkaneretandenganarahmemanjang. 5

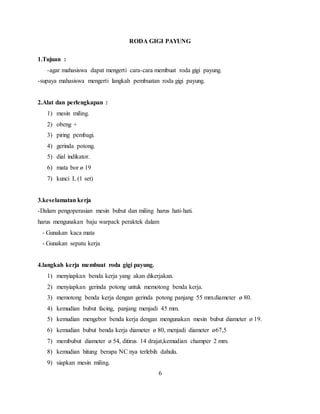

- 7. RODA GIGI PAYUNG 1.Tujuan : -agar mahasiswa dapat mengerti cara-cara membuat roda gigi payung. -supaya mahasiswa mengerti langkah pembuatan roda gigi payung. 2.Alat dan perlengkapan : 1) mesin miling. 2) obeng + 3) piring pembagi. 4) gerinda potong. 5) dial indikator. 6) mata bor 淡 19 7) kunci L (1 set) 3.keselamatan kerja -Dalam pengoperasian mesin bubut dan miling harus hati-hati. harus mengunakan baju warpack peraktek dalam - Gunakan kaca mata - Gunakan sepatu kerja 4.langkah kerja membuat roda gigi payung. 1) menyiapkan benda kerja yang akan dikerjakan. 2) menyiapkan gerinda potong untuk memotong benda kerja. 3) memotong benda kerja dengan gerinda potong panjang 55 mm.diameter 淡 80. 4) kemudian bubut facing, panjang menjadi 45 mm. 5) kemudian mengebor benda kerja dengan mengunakan mesin bubut diameter 淡 19. 6) kemudian bubut benda kerja diameter 淡 80, menjadi diameter 淡67,5 7) membubut diameter 淡 54, ditirus 14 drajat,kemudian champer 2 mm. 8) kemudian hitung berapa NC nya terlebih dahulu. 9) siapkan mesin miling. 6

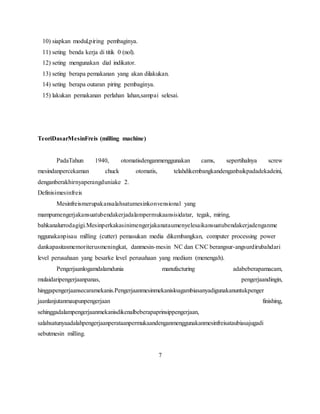

- 8. 10) siapkan modul,piring pembaginya. 11) seting benda kerja di titik 0 (nol). 12) seting mengunakan dial indikator. 13) seting berapa pemakanan yang akan dilakukan. 14) seting berapa outaran piring pembaginya. 15) lakukan pemakanan perlahan lahan,sampai selesai. TeoriDasarMesinFreis (milling machine) PadaTahun 1940, otomatisdenganmenggunakan cams, sepertihalnya screw mesindanpercekaman chuck otomatis, telahdikembangkandenganbaikpadadekadeini, denganberakhirnyaperangduniake 2. Definisimesinfreis Mesinfreismerupakansalahsatumesinkonvensional yang mampumengerjakansuatubendakerjadalampermukaansisidatar, tegak, miring, bahkanalurrodagigi.Mesinperkakasinimengerjakanataumenyelesaikansuatubendakerjadenganme nggunakanpisau milling (cutter) pemasukan media dikembangkan, computer processing power dankapasitasmemoriterusmeningkat, danmesin-mesin NC dan CNC berangsur-angsurdirubahdari level perusahaan yang besarke level perusahaan yang medium (menengah). Pengerjaanlogamdalamdunia manufacturing adabeberapamacam, mulaidaripengerjaanpanas, pengerjaandingin, hinggapengerjaansecaramekanis.Pengerjaanmesinmekanisloagambiasanyadigunakanuntukpenger jaanlanjutanmaupunpengerjaan finishing, sehinggadalampengerjaanmekanisdikenalbeberapaprinsippengerjaan, salahsatunyaadalahpengerjaanperataanpermukaandenganmenggunakanmesinfreisataubiasajugadi sebutmesin milling. 7

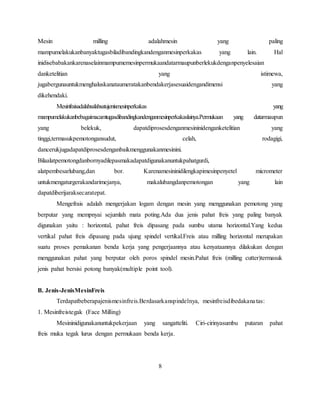

- 9. Mesin milling adalahmesin yang paling mampumelakukanbanyaktugasbiladibandingkandenganmesinperkakas yang lain. Hal inidisebabakankarenaselainmampumemesinpermukaandatarmaupunberlekukdenganpenyelesaian danketelitian yang istimewa, jugabergunauntukmenghaluskanataumeratakanbendakerjasesuaidengandimensi yang dikehendaki. Mesinfraisadalahsalahsatujenismesinperkakas yang mampumelakukanbebagaimacamtugasdibandingkandenganmesinperkakaslainya.Permukaan yang datarmaupun yang belekuk, dapatdiprosesdenganmesininidenganketelitian yang tinggi,termasukpemotongansudut, celah, rodagigi, dancerukjugadapatdiprosesdenganbaikmenggunakanmesinini. Bilaalatpemotongdanbornyadilepasmakadapatdigunakanuntukpahatgurdi, alatpembesarlubang,dan bor. Karenamesininidilengkapimesinpenyetel micrometer untukmengaturgerakandarimejanya, makalubangdanpemotongan yang lain dapatdiberijaraksecaratepat. Mengefrais adalah mengerjakan logam dengan mesin yang menggunakan pemotong yang berputar yang mempnyai sejumlah mata poting.Ada dua jenis pahat freis yang paling banyak digunakan yaitu : horizontal, pahat freis dipasang pada sumbu utama horizontal.Yang kedua vertikal pahat freis dipasang pada ujung spindel vertikal.Freis atau milling horizontal merupakan suatu proses pemakanan benda kerja yang pengerjaannya atau kenyataannya dilakukan dengan menggunakan pahat yang berputar oleh poros spindel mesin.Pahat freis (milling cutter)termasuk jenis pahat bersisi potong banyak(multiple point tool). B. Jenis-JenisMesinFreis Terdapatbeberapajenismesinfreis.Berdasarkanspindelnya, mesinfreisdibedakanatas: 1. Mesinfreistegak (Face Milling) Mesininidigunakanuntukpekerjaan yang sangatteliti. Ciri-cirinyasumbu putaran pahat freis muka tegak lurus dengan permukaan benda kerja. 8

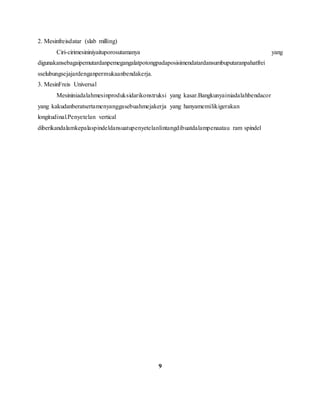

- 10. 2. Mesinfreisdatar (slab milling) Ciri-cirimesininiyaituporosutamanya yang digunakansebagaipemutardanpemegangalatpotongpadaposisimendatardansumbuputaranpahatfrei sselubungsejajardenganpermukaanbendakerja. 3. MesinFreis Universal Mesininiadalahmesinproduksidarikonstruksi yang kasar.Bangkunyainiadalahbendacor yang kakudanberatsertamenyanggasebuahmejakerja yang hanyamemilikigerakan longitudinal.Penyetelan vertical diberikandalamkepalaspindeldansuatupenyetelanlintangdibuatdalampenaatau ram spindel 9
