Dokumen tersebut memberikan tutorial singkat tentang konfigurasi routing statis menggunakan perintah "ip route" pada router. Langkah-langkahnya meliputi pengaturan alamat IP dan subnet mask pada interface router dan komputer, lalu menambahkan routing statis di setiap router untuk jaringan tujuan dengan menentukan next hop. Setelah selesai, koneksi antar komputer dapat diuji dengan melakukan ping.
12. studi kasus ip route
- 1. Studi Kasus ip route Wah guys, ini materinya sulit ya, kemaren pak opeck jelasinnya cepet puolexpressini ne aku coba untuk buatkan artikelnya Intinya,,,sintag dasarnya seperti ini Ip route <destination> <subnet mask> <next hop address> Keterangan : - Ip route : perintah untuk membuat static routing - Destination : network tujuan yang hendak ditambahkan - Subnet Mask : subnet mask yang digunakan dalam network - Next hop address : alamat dari router yang menghubungkan router dan router atau router tujuan Oke, sekarang coba kita buat jaringan seperti dibawah ini Gambar 1 : Design Jaringan Router untuk ip route Langkah-langkah : 1. Atur ip address PC01 menjadi 192.168.1.10 dengan subnet mask 255.255.255.0 gateway 192.168.1.20 2. Atur ip address PC02 menjadi 192.168.2.10 dengan subnet mask 255.255.255.0 gateway 192.168.2.20 3. Klik 2x router dan atur setiap interfacenya dengan masuk pada tab CLI 4. Misal pada router 0 : a. Jika ada pertanyaan awal ketik no aja b. Kemudian Enter dan Enter sampai muncul seperti ini c. Router>enable --> mengaktifkan router d. Router#configure terminal --> configurasi router e. Router(config)#interface fa 0/0 --> mengaktifkan ethernet 0/0 sesuaikan dengan pengaturan awal 0/0 atau 0/1 f. Router(config-if)#ip address 192.168.1.20 255.255.255.0 --> memberikan ip address dan subnet mask g. Router(config-if)#no shutdown --> router tidak boleh mati h. Router(config-if)#exit --> keluar dari Ethernet 0/0 i. Router(config)#interface fa 0/1 --> mengaktifkan Ethernet 0/1 j. Router(config-if)#ip address 172.16.10.1 255.255.255.252 --> memberikan ip address dan subnet mask k. Router(config-if)#no shutdown --> router tidak boleh mati l. Router(config-if)#exit --> keluar dari Ethernet 0/1 m. Router(config)#exit --> keluar dari konfigurasi router

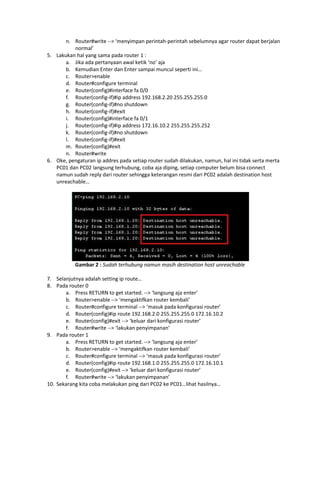

- 2. n. Router#write --> menyimpan perintah-perintah sebelumnya agar router dapat berjalan normal 5. Lakukan hal yang sama pada router 1 : a. Jika ada pertanyaan awal ketik no aja b. Kemudian Enter dan Enter sampai muncul seperti ini c. Router>enable d. Router#configure terminal e. Router(config)#interface fa 0/0 f. Router(config-if)#ip address 192.168.2.20 255.255.255.0 g. Router(config-if)#no shutdown h. Router(config-if)#exit i. Router(config)#interface fa 0/1 j. Router(config-if)#ip address 172.16.10.2 255.255.255.252 k. Router(config-if)#no shutdown l. Router(config-if)#exit m. Router(config)#exit n. Router#write 6. Oke, pengaturan ip addres pada setiap router sudah dilakukan, namun, hal ini tidak serta merta PC01 dan PC02 langsung terhubung, coba aja diping, setiap computer belum bisa connect namun sudah reply dari router sehingga keterangan resmi dari PC02 adalah destination host unreachable Gambar 2 : Sudah terhubung namun masih destination host unreachable 7. Selanjutnya adalah setting ip route 8. Pada router 0 a. Press RETURN to get started. --> langsung aja enter b. Router>enable --> mengaktifkan router kembali c. Router#configure terminal --> masuk pada konfigurasi router d. Router(config)#ip route 192.168.2.0 255.255.255.0 172.16.10.2 e. Router(config)#exit --> keluar dari konfigurasi router f. Router#write --> lakukan penyimpanan 9. Pada router 1 a. Press RETURN to get started. --> langsung aja enter b. Router>enable --> mengaktifkan router kembali c. Router#configure terminal --> masuk pada konfigurasi router d. Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.10.1 e. Router(config)#exit --> keluar dari konfigurasi router f. Router#write --> lakukan penyimpanan 10. Sekarang kita coba melakukan ping dari PC02 ke PC01lihat hasilnya
- 3. Gambar 3 : Reply 11. Oke guys, semoga bermanfaat yaselanjutnya coba studi kasus lagibuatkan saya design seperti ini Gambar 4 : Ini yang dari P. Taufiq,,,ayo dibuat
