![SMK NEGERI 2 ADIWERNA KODE KOMPETENSI :
TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN
TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS
TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom
Instalasi Mikrotik RouterOS
Teknik Komputer dan Jaringan
SMK Negeri 2 Adiwerna Page 2
BUILT-IN Hardware MikroTik dalam bentuk perangkat keras yang khusus dikemas
dalam board router yang didalamnya sudah terinstal MikroTik RouterOS.
SPEC MINIMAL MIKROTIK
CPU and motherboard - bisa pake P1 ampe P4, AMD, cyrix asal yang bukan
multiprosesor
RAM - minimum 32 MiB, maximum 1 GiB; 64 MiB atau lebih sangat dianjurkan,
kalau
mau sekalian dibuat proxy , dianjurkan 1GB... perbandingannya, 15MB di memori
ada 1GB di proxy.
HDD minimal 128MB parallel ATA atau Compact Flash, tidak dianjurkan
menggunakan UFD, SCSI, apa lagi S-ATA Very Happy
NIC 10/100 atau 100/1000]
Untuk keperluan beban yang besar ( network yang kompleks, routing yang rumit
dll)disarankan untuk mempertimbangkan pemilihan resource PC yang memadai.
Lebih lengkap bisa dilihat di www.mikrotik.com.
F. Alat dan Bahan
1. PC/Laptop
2. Image File/ISO File Sistem Opersi Mikrotik RouterOS
3. Aplikasi Vmware Workstation atau Virtual Box sebagai Virtual Machine
4. Jobsheet Praktikum
G. Kesehatan dan Keselamatan Kerja
1. Berdoalah sebelum memulai kegiatan belajar.
2. Gunakan alas kaki yang terbuat dari karet untuk menghindari aliran listrik ketubuh
(tersengat listrik)
3. Bacalah dan pahami petunjuk praktikum pada setiap lembar kegiatan belajar.
4. Letakkan komputer pada tempat yang aman.
5. Pastikan komputer dalam keadaan baik, semua kabel penghubung terpasang
dengan baik.
6. Jangan meletakkan benda yang dapat mengeluarkan medan elektromagnetik di
dekat komputer (magnet, handphone, dan sebagainya).
7. Jangan meletakkan makanan dan minuman diatas komputer.
8. Gunakanlah komputer sesuai fungsinya dengan hati-hati.
9. Setelah selesai, matikan komputer dengan benar
H. Langkah Kerja](https://image.slidesharecdn.com/jobsheetinstalasimikrotik-170719074157/85/Jobsheet-instalasi-mikrotik-2-320.jpg)
Jobsheet instalasi mikrotik

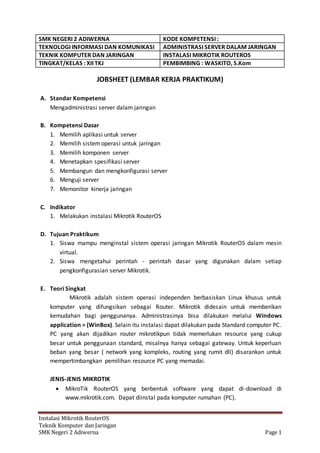

- 1. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 1 JOBSHEET (LEMBAR KERJA PRAKTIKUM) A. Standar Kompetensi Mengadministrasi server dalam jaringan B. Kompetensi Dasar 1. Memilih aplikasi untuk server 2. Memilih sistemoperasi untuk jaringan 3. Memilih komponen server 4. Menetapkan spesifikasi server 5. Membangun dan mengkonfigurasi server 6. Menguji server 7. Memonitor kinerja jaringan C. Indikator 1. Melakukan instalasi Mikrotik RouterOS D. Tujuan Praktikum 1. Siswa mampu menginstal sistem operasi jaringan Mikrotik RouterOS dalam mesin virtual. 2. Siswa mengetahui perintah - perintah dasar yang digunakan dalam setiap pengkonfigurasian server Mikrotik. E. Teori Singkat Mikrotik adalah sistem operasi independen berbasiskan Linux khusus untuk komputer yang difungsikan sebagai Router. Mikrotik didesain untuk memberikan kemudahan bagi penggunanya. Administrasinya bisa dilakukan melalui Windows application = (WinBox). Selain itu instalasi dapat dilakukan pada Standard computer PC. PC yang akan dijadikan router mikrotikpun tidak memerlukan resource yang cukup besar untuk penggunaan standard, misalnya hanya sebagai gateway. Untuk keperluan beban yang besar ( network yang kompleks, routing yang rumit dll) disarankan untuk mempertimbangkan pemilihan resource PC yang memadai. JENIS-JENIS MIKROTIK MikroTik RouterOS yang berbentuk software yang dapat di-download di www.mikrotik.com. Dapat diinstal pada komputer rumahan (PC).

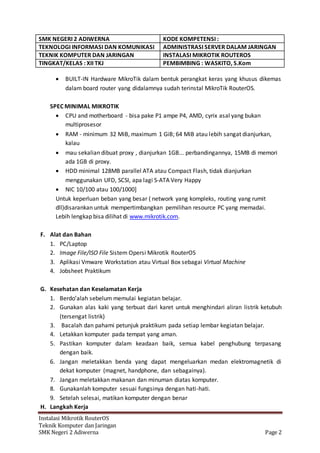

- 2. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 2 BUILT-IN Hardware MikroTik dalam bentuk perangkat keras yang khusus dikemas dalam board router yang didalamnya sudah terinstal MikroTik RouterOS. SPEC MINIMAL MIKROTIK CPU and motherboard - bisa pake P1 ampe P4, AMD, cyrix asal yang bukan multiprosesor RAM - minimum 32 MiB, maximum 1 GiB; 64 MiB atau lebih sangat dianjurkan, kalau mau sekalian dibuat proxy , dianjurkan 1GB... perbandingannya, 15MB di memori ada 1GB di proxy. HDD minimal 128MB parallel ATA atau Compact Flash, tidak dianjurkan menggunakan UFD, SCSI, apa lagi S-ATA Very Happy NIC 10/100 atau 100/1000] Untuk keperluan beban yang besar ( network yang kompleks, routing yang rumit dll)disarankan untuk mempertimbangkan pemilihan resource PC yang memadai. Lebih lengkap bisa dilihat di www.mikrotik.com. F. Alat dan Bahan 1. PC/Laptop 2. Image File/ISO File Sistem Opersi Mikrotik RouterOS 3. Aplikasi Vmware Workstation atau Virtual Box sebagai Virtual Machine 4. Jobsheet Praktikum G. Kesehatan dan Keselamatan Kerja 1. Berdoalah sebelum memulai kegiatan belajar. 2. Gunakan alas kaki yang terbuat dari karet untuk menghindari aliran listrik ketubuh (tersengat listrik) 3. Bacalah dan pahami petunjuk praktikum pada setiap lembar kegiatan belajar. 4. Letakkan komputer pada tempat yang aman. 5. Pastikan komputer dalam keadaan baik, semua kabel penghubung terpasang dengan baik. 6. Jangan meletakkan benda yang dapat mengeluarkan medan elektromagnetik di dekat komputer (magnet, handphone, dan sebagainya). 7. Jangan meletakkan makanan dan minuman diatas komputer. 8. Gunakanlah komputer sesuai fungsinya dengan hati-hati. 9. Setelah selesai, matikan komputer dengan benar H. Langkah Kerja

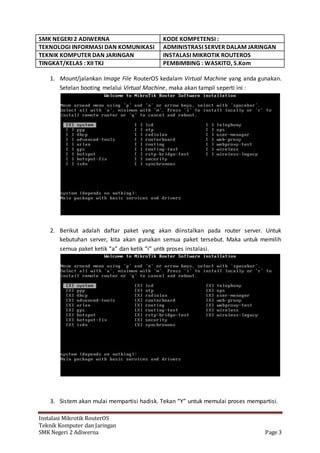

- 3. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 3 1. Mount/jalankan Image File RouterOS kedalam Virtual Machine yang anda gunakan. Setelan booting melalui Virtual Machine, maka akan tampil seperti ini : 2. Berikut adalah daftar paket yang akan diinstalkan pada router server. Untuk kebutuhan server, kita akan gunakan semua paket tersebut. Maka untuk memilih semua paket ketik a dan ketik i untk proses instalasi. 3. Sistem akan mulai mempartisi hadisk. Tekan Y untuk memulai proses mempartisi.

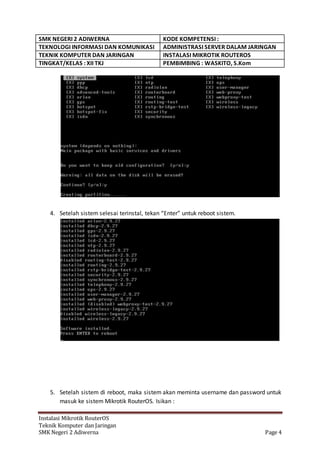

- 4. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 4 4. Setelah sistem selesai terinstal, tekan Enter untuk reboot sistem. 5. Setelah sistem di reboot, maka sistem akan meminta username dan password untuk masuk ke sistem Mikrotik RouterOS. Isikan :

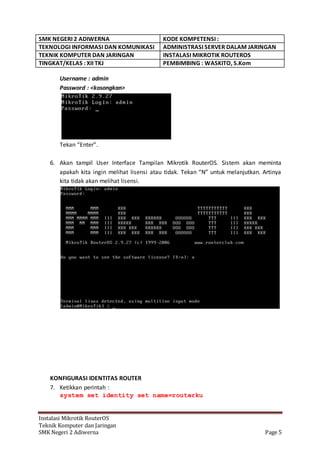

- 5. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 5 Username : admin Password : <kosongkan> Tekan Enter. 6. Akan tampil User Interface Tampilan Mikrotik RouterOS. Sistem akan meminta apakah kita ingin melihat lisensi atau tidak. Tekan N untuk melanjutkan. Artinya kita tidak akan melihat lisensi. KONFIGURASI IDENTITAS ROUTER 7. Ketikkan perintah : system set identity set name=routerku

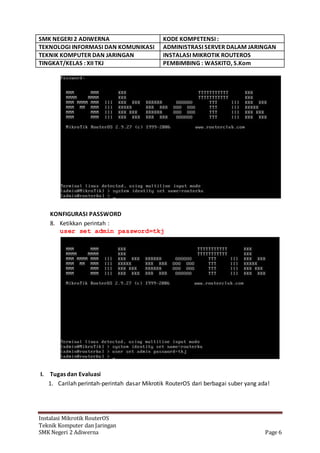

- 6. SMK NEGERI 2 ADIWERNA KODE KOMPETENSI : TEKNOLOGI INFORMASI DAN KOMUNIKASI ADMINISTRASI SERVER DALAM JARINGAN TEKNIK KOMPUTER DAN JARINGAN INSTALASI MIKROTIK ROUTEROS TINGKAT/KELAS : XII TKJ PEMBIMBING : WASKITO, S.Kom Instalasi Mikrotik RouterOS Teknik Komputer dan Jaringan SMK Negeri 2 Adiwerna Page 6 KONFIGURASI PASSWORD 8. Ketikkan perintah : user set admin password=tkj I. Tugas dan Evaluasi 1. Carilah perintah-perintah dasar Mikrotik RouterOS dari berbagai suber yang ada!
