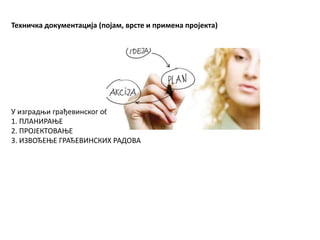

1. Техничка документација (појам, врсте и примена пројекта)
У изградњи грађевинског објекта разликују се 3 фазе:
1. ПЛАНИРАЊЕ
2. ПРОЈЕКТОВАЊЕ
3. ИЗВОЂЕЊЕ ГРАЂЕВИНСКИХ РАДОВА

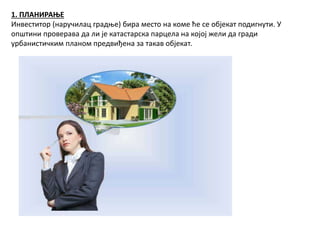

2. 1. ПЛАНИРАЊЕ
Инвеститор (наручилац градње) бира место на коме ће се објекат подигнути. У
општини проверава да ли је катастарска парцела на којој жели да гради
урбанистичким планом предвиђена за такав објекат.
3. 2. ПРОЈЕКТОВАЊЕ
Инвеститор прикупља сву техничку документацију неопходну за изградњу
грађевинског објекта, а затим подноси захтев за добијање грађевинске дозволе.
Грађевинска комисија излази на будуће
градилиште и уколико је све у складу са
законом и прописима, доноси решење о
дозвољеној градњи.

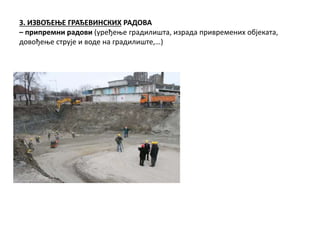

4. 3. ИЗВОЂЕЊЕ ГРАЂЕВИНСКИХ РАДОВА
– припремни радови (уређење градилишта, израда привремених објеката,
довођење струје и воде на градилиште,…)
6. ТЕХНИЧКА ДОКУМЕНТАЦИЈА

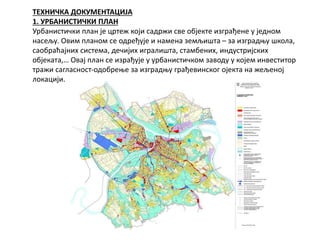

1. УРБАНИСТИЧКИ ПЛАН
Урбанистички план је цртеж који садржи све објекте изграђене у једном
насељу. Овим планом се одређује и намена земљишта – за изградњу школа,
саобраћајних система, дечијих игралишта, стамбених, индустријских
објеката,… Овај план се израђује у урбанистичком заводу у којем инвеститор
тражи сагласност-одобрење за изградњу грађевинског ојекта на жељеној
локацији.

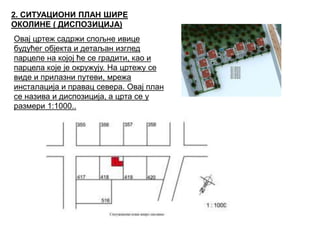

7. 2. СИТУАЦИОНИ ПЛАН ШИРЕ
ОКОЛИНЕ ( ДИСПОЗИЦИЈА)
Овај цртеж садржи спољне ивице
будућег објекта и детаљан изглед
парцеле на којој ће се градити, као и
парцела које је окружују. На цртежу се
виде и прилазни путеви, мрежа
инсталација и правац севера. Овај план
се назива и диспозиција, а црта се у
размери 1:1000..

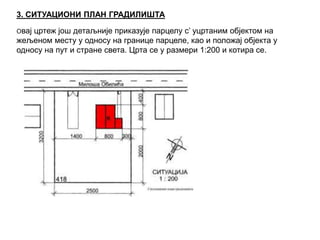

8. 3. СИТУАЦИОНИ ПЛАН ГРАДИЛИШТА
Овај цртеж још детаљније приказује парцелу с’ уцртаним објектом на
жељеном месту у односу на границе парцеле, као и положај објекта у
односу на пут и стране света. Црта се у размери 1:200 и котира се.

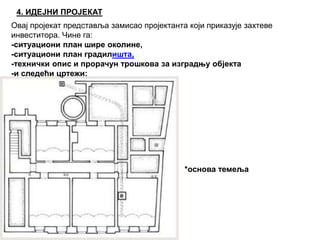

9. 4. ИДЕЈНИ ПРОЈЕКАТ
Овај пројекат представља замисао пројектанта који приказује захтеве
инвеститора. Чине га:
-ситуациони план шире околине,
-ситуациони план градилишта,
-технички опис и прорачун трошкова за изградњу објекта
-и следећи цртежи:
*основа темеља

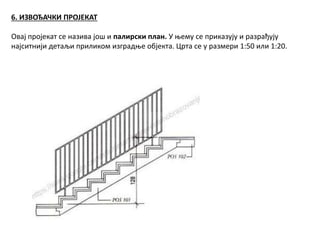

15. 6. ИЗВОЂАЧКИ ПРОЈЕКАТ
Овај пројекат се назива још и палирски план. У њему се приказују и разрађују
најситнији детаљи приликом изградње објекта. Црта се у размери 1:50 или 1:20.
