厂顿狈フレームワークの解説と、翱辫别苍贵濒辞飞コントローラのプログラミングおよび実演
- 1. エンタープライズ ソリューション カンファレンス ～IT Technical Seminar V15～ (2014) SDNフレームワークの解説と、 OpenFlowコントローラのプログラミング および実演 2014年6月20日 株式会社オープントーン 金融ソリューション事業部 菱野孝史

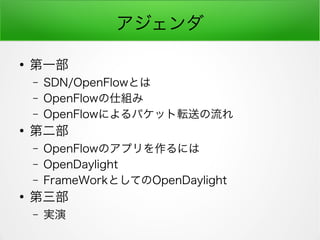

- 2. アジェンダ ● 第一部 – SDN/OpenFlowとは – OpenFlowの仕組み – OpenFlowによるパケット転送の流れ ● 第二部 – OpenFlowのアプリを作るには – OpenDaylight – FrameWorkとしてのOpenDaylight ● 第三部 – 実演

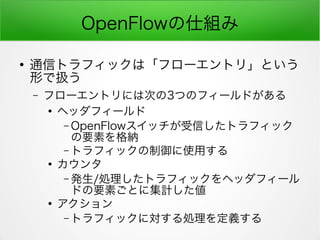

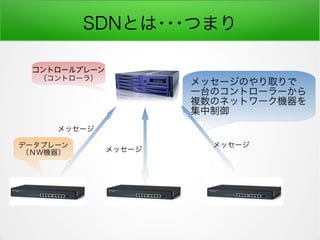

- 9. OpenFlowの仕組み ● 通信トラフィックは「フローエントリ」という 形で扱う – フローエントリには次の3つのフィールドがある ● ヘッダフィールド – OpenFlowスイッチが受信したトラフィック の要素を格納 – トラフィックの制御に使用する ● カウンタ – 発生/処理したトラフィックをヘッダフィール ドの要素ごとに集計した値 ● アクション – トラフィックに対する処理を定義する

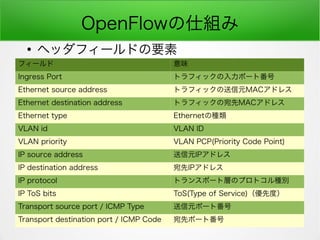

- 11. OpenFlowの仕組み フィールド 意味 Ingress Port トラフィックの入力ポート番号 Ethernet source address トラフィックの送信元MACアドレス Ethernet destination address トラフィックの宛先MACアドレス Ethernet type Ethernetの種類 VLAN id VLAN ID VLAN priority VLAN PCP(Priority Code Point) IP source address 送信元IPアドレス IP destination address 宛先IPアドレス IP protocol トランスポート層のプロトコル種別 IP ToS bits ToS(Type of Service)（優先度） Transport source port / ICMP Type 送信元ポート番号 Transport destination port / ICMP Code 宛先ポート番号 ● ヘッダフィールドの要素

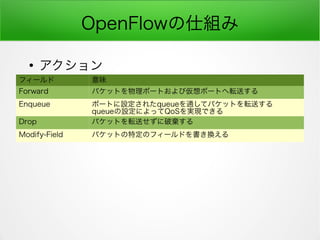

- 12. OpenFlowの仕組み フィールド 意味 Forward パケットを物理ポートおよび仮想ポートへ転送する Enqueue ポートに設定されたqueueを通してパケットを転送する queueの設定によってQoSを実現できる Drop パケットを転送せずに破棄する Modify-Field パケットの特定のフィールドを書き換える ● アクション

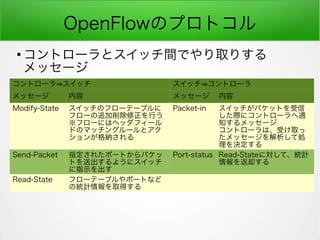

- 13. OpenFlowのプロトコル コントローラ?スイッチ スイッチ?コントローラ メッセージ 内容 メッセージ 内容 Modify-State スイッチのフローテーブルに フローの追加削除修正を行う ※フローにはヘッダフィール ドのマッチングルールとアク ションが格納される Packet-in スイッチがパケットを受信 した際にコントローラへ通 知するメッセージ コントローラは、受け取っ たメッセージを解析して処 理を決定する Send-Packet 指定されたポートからパケッ トを送出するようにスイッチ に指示を出す Port-status Read-Stateに対して、統計 情報を返却する Read-State フローテーブルやポートなど の統計情報を取得する ● コントローラとスイッチ間でやり取りする メッセージ

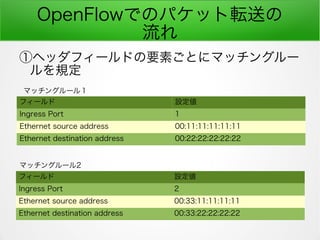

- 14. OpenFlowでのパケット転送の 流れ ①ヘッダフィールドの要素ごとにマッチングルー ルを規定 フィールド 設定値 Ingress Port 1 Ethernet source address 00:11:11:11:11:11 Ethernet destination address 00:22:22:22:22:22 フィールド 設定値 Ingress Port 2 Ethernet source address 00:33:11:11:11:11 Ethernet destination address 00:33:22:22:22:22 マッチングルール１ マッチングルール2

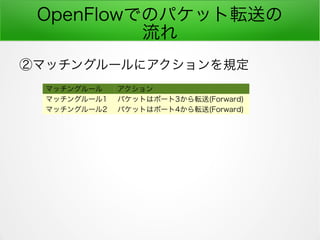

- 15. OpenFlowでのパケット転送の 流れ ②マッチングルールにアクションを規定 マッチングルール アクション マッチングルール1 パケットはポート3から転送(Forward) マッチングルール2 パケットはポート4から転送(贵辞谤飞补谤诲)

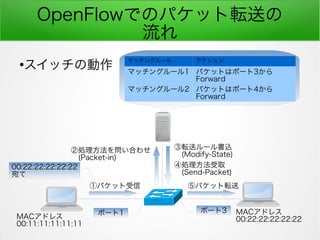

- 16. OpenFlowでのパケット転送の 流れ ● スイッチの動作 マッチングルール アクション マッチングルール1 パケットはポート3から Forward マッチングルール2 パケットはポート4から Forward ①パケット受信 ②処理方法を問い合わせ (Packet-in) ③転送ルール書込 (Modify-State) ⑤パケット転送 ④処理方法受取 (Send-Packet) ポート1 MACアドレス 00:11:11:11:11:11 MACアドレス 00:22:22:22:22:22 ポート3 00:22:22:22:22:22 宛て

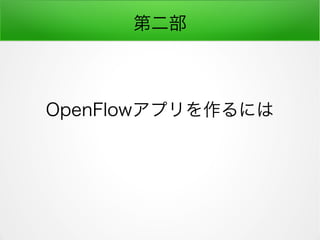

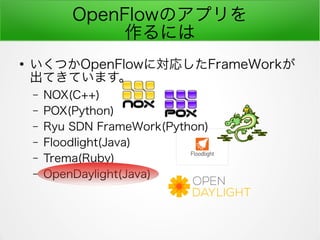

- 18. OpenFlowのアプリを 作るには ● いくつかOpenFlowに対応したFrameWorkが 出てきています。 – NOX(C++) – POX(Python) – Ryu SDN FrameWork(Python) – Floodlight(Java) – Trema(Ruby) – OpenDaylight(Java)

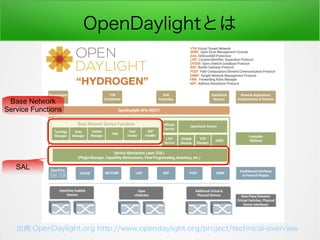

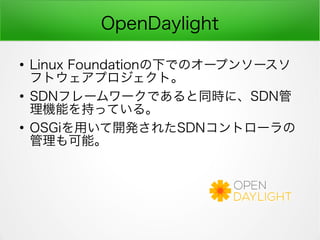

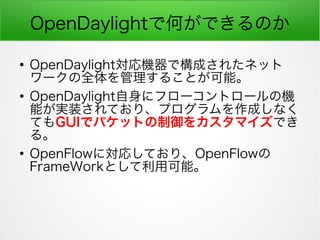

- 21. OpenDaylightとは 出典:OpenDaylight.org http://www.opendaylight.org/project/technical-overview SAL Base Network Service Functions

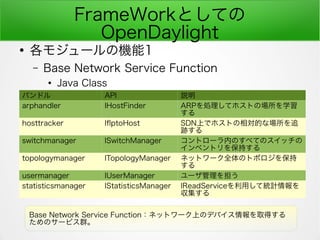

- 22. FrameWorkとしての OpenDaylight ● 各モジュールの機能1 – Base Network Service Function ● Java Class バンドル API 説明 arphandler IHostFinder ARPを処理してホストの場所を学習 する hosttracker IfptoHost SDN上でホストの相対的な場所を追 跡する switchmanager ISwitchManager コントローラ内のすべてのスイッチの インベントリを保持する topologymanager ITopologyManager ネットワーク全体のトポロジを保持 する usermanager IUserManager ユーザ管理を担う statisticsmanager IStatisticsManager IReadServiceを利用して統計情報を 収集する Base Network Service Function：ネットワーク上のデバイス情報を取得する ためのサービス群。

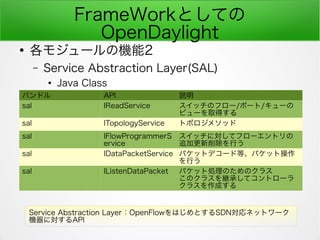

- 23. FrameWorkとしての OpenDaylight ● 各モジュールの機能2 – Service Abstraction Layer(SAL) ● Java Class バンドル API 説明 sal IReadService スイッチのフロー/ポート/キューの ビューを取得する sal ITopologyService トポロジメソッド sal IFlowProgrammerS ervice スイッチに対してフローエントリの 追加更新削除を行う sal IDataPacketService パケットデコード等、パケット操作 を行う sal IListenDataPacket パケット処理のためのクラス このクラスを継承してコントローラ クラスを作成する Service Abstraction Layer：OpenFlowをはじめとするSDN対応ネットワーク 機器に対するAPI

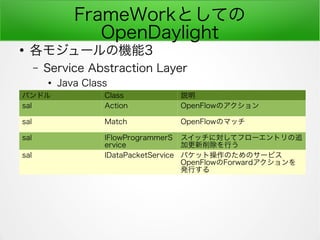

- 24. FrameWorkとしての OpenDaylight ● 各モジュールの機能3 – Service Abstraction Layer ● Java Class バンドル Class 説明 sal Action OpenFlowのアクション sal Match OpenFlowのマッチ sal IFlowProgrammerS ervice スイッチに対してフローエントリの追 加更新削除を行う sal IDataPacketService パケット操作のためのサービス OpenFlowのForwardアクションを 発行する

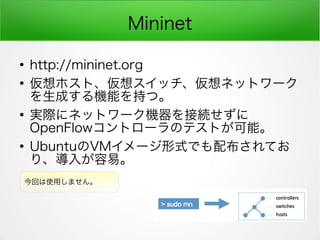

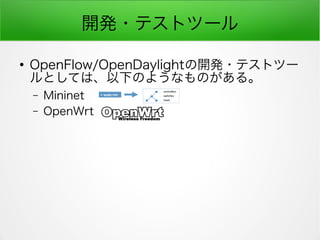

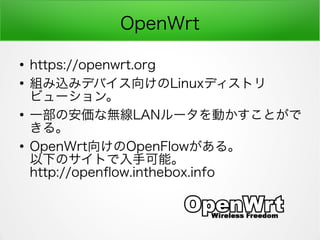

- 28. 第三部 実演

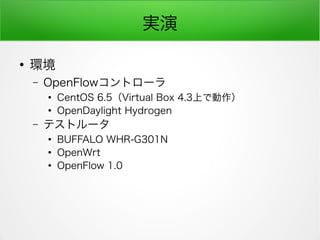

- 29. 実演 ● 環境 – OpenFlowコントローラ ● CentOS 6.5（Virtual Box 4.3上で動作） ● OpenDaylight Hydrogen – テストルータ ● BUFFALO WHR-G301N ● OpenWrt ● OpenFlow 1.0

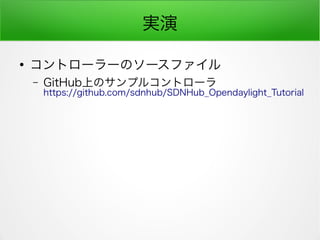

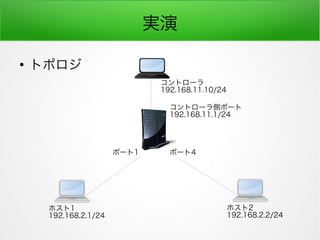

- 31. 実演 ● コントローラーのソースファイル – GitHub上のサンプルコントローラ https://github.com/sdnhub/SDNHub_Opendaylight_Tutorial

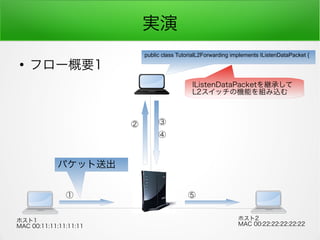

- 32. 実演 ● フロー概要1 ホスト1 MAC 00:11:11:11:11:11 ホスト2 MAC 00:22:22:22:22:22 ① ② ③ ⑤ パケット送出 public class TutorialL2Forwarding implements IListenDataPacket { ④ IListenDataPacketを継承して L2スイッチの機能を組み込む

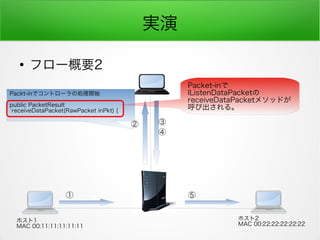

- 33. 実演 ● フロー概要2 ホスト1 MAC 00:11:11:11:11:11 ホスト2 MAC 00:22:22:22:22:22 ① ② ③ ⑤ Packt-inでコントローラの処理開始 public PacketResult receiveDataPacket(RawPacket inPkt) { ④ Packet-inで IListenDataPacketの receiveDataPacketメソッドが 呼び出される。

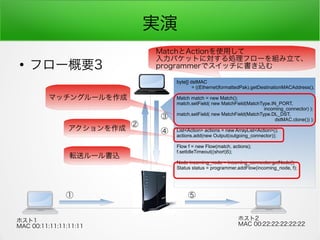

- 34. 実演 ● フロー概要3 ホスト1 MAC 00:11:11:11:11:11 ホスト2 MAC 00:22:22:22:22:22 ① ② ③ ⑤ byte[] dstMAC = ((Ethernet)formattedPak).getDestinationMACAddress(); Match match = new Match(); match.setField( new MatchField(MatchType.IN_PORT, incoming_connector) ); match.setField( new MatchField(MatchType.DL_DST, dstMAC.clone()) ); List<Action> actions = new ArrayList<Action>(); actions.add(new Output(outgoing_connector)); Flow f = new Flow(match, actions); f.setIdleTimeout((short)5); Node incoming_node = incoming_connector.getNode(); Status status = programmer.addFlow(incoming_node, f); ④ マッチングルールを作成 アクションを作成 MatchとActionを使用して 入力パケットに対する処理フローを組み立て、 programmerでスイッチに書き込む 転送ルール書込

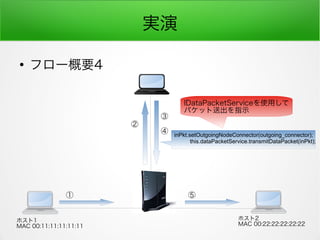

- 35. 実演 ● フロー概要4 ホスト1 MAC 00:11:11:11:11:11 ホスト2 MAC 00:22:22:22:22:22 ① ② ③ ⑤ ④ inPkt.setOutgoingNodeConnector(outgoing_connector); this.dataPacketService.transmitDataPacket(inPkt); IDataPacketServiceを使用して パケット送出を指示

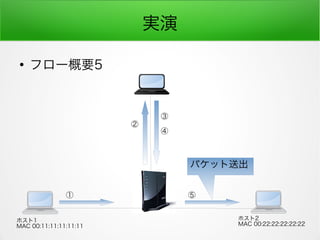

- 38. エンタープライズ ソリューション カンファレンス ～IT Technical Seminar V15～ (2014) ご静聴、ありがとうございました。
