2019年度 若手技術者向け講座 UML
- 1. UML 1 UML

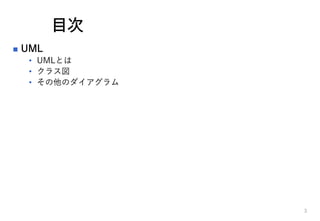

- 3. 目次 ? UML ? UMLとは ? クラス図 ? その他のダイアグラム 3

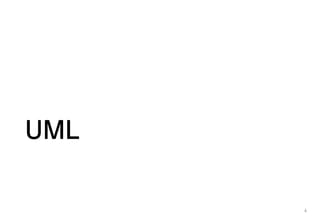

- 4. UML 4

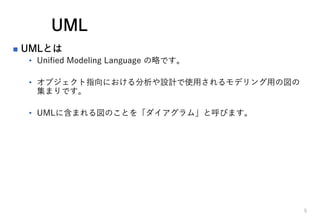

- 5. UML ? UMLとは ? Unified Modeling Language の略です。 ? オブジェクト指向における分析や設計で使用されるモデリング用の図の 集まりです。 ? UMLに含まれる図のことを「ダイアグラム」と呼びます。 5

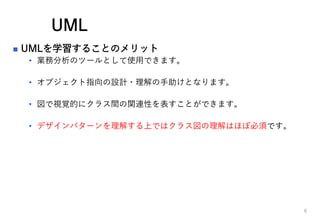

- 6. UML ? UMLを学習することのメリット ? 業務分析のツールとして使用できます。 ? オブジェクト指向の設計?理解の手助けとなります。 ? 図で視覚的にクラス間の関連性を表すことができます。 ? デザインパターンを理解する上ではクラス図の理解はほぼ必須です。 6

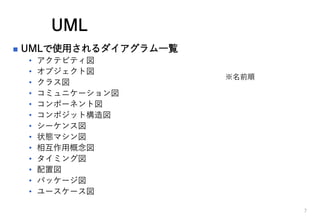

- 7. UML ? UMLで使用されるダイアグラム一覧 ? アクテビティ図 ? オブジェクト図 ? クラス図 ? コミュニケーション図 ? コンポーネント図 ? コンポジット構造図 ? シーケンス図 ? 状態マシン図 ? 相互作用概念図 ? タイミング図 ? 配置図 ? パッケージ図 ? ユースケース図 7 ※名前順

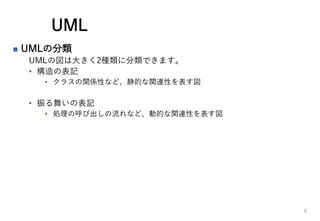

- 8. UML ? UMLの分類 UMLの図は大きく2種類に分類できます。 ? 構造の表記 ? クラスの関係性など、静的な関連性を表す図 ? 振る舞いの表記 ? 処理の呼び出しの流れなど、動的な関連性を表す図 8

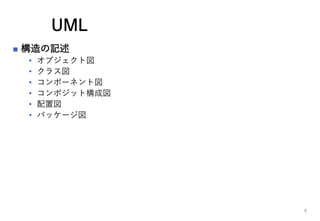

- 9. UML ? 構造の記述 ? オブジェクト図 ? クラス図 ? コンポーネント図 ? コンポジット構成図 ? 配置図 ? パッケージ図 9

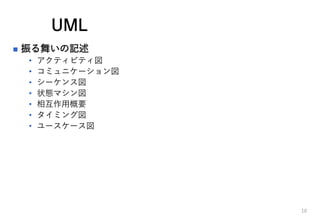

- 10. UML ? 振る舞いの記述 ? アクティビティ図 ? コミュニケーション図 ? シーケンス図 ? 状態マシン図 ? 相互作用概要 ? タイミング図 ? ユースケース図 10

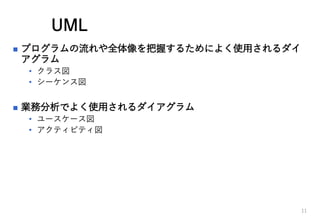

- 11. UML ? プログラムの流れや全体像を把握するためによく使用されるダイ アグラム ? クラス図 ? シーケンス図 ? 業務分析でよく使用されるダイアグラム ? ユースケース図 ? アクティビティ図 11

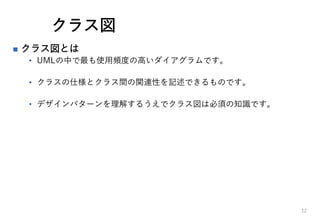

- 12. クラス図 ? クラス図とは ? UMLの中で最も使用頻度の高いダイアグラムです。 ? クラスの仕様とクラス間の関連性を記述できるものです。 ? デザインパターンを理解するうえでクラス図は必須の知識です。 12

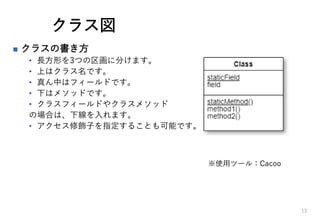

- 13. クラス図 ? クラスの書き方 ? 長方形を3つの区画に分けます。 ? 上はクラス名です。 ? 真ん中はフィールドです。 ? 下はメソッドです。 ? クラスフィールドやクラスメソッド の場合は、下線を入れます。 ? アクセス修飾子を指定することも可能です。 13 ※使用ツール：Cacoo

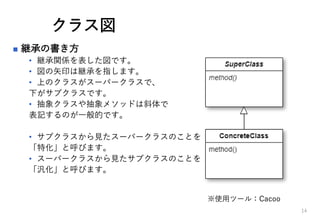

- 14. クラス図 ? 継承の書き方 ? 継承関係を表した図です。 ? 図の矢印は継承を指します。 ? 上のクラスがスーパークラスで、 下がサブクラスです。 ? 抽象クラスや抽象メソッドは斜体で 表記するのが一般的です。 ? サブクラスから見たスーパークラスのことを 「特化」と呼びます。 ? スーパークラスから見たサブクラスのことを 「汎化」と呼びます。 14 ※使用ツール：Cacoo

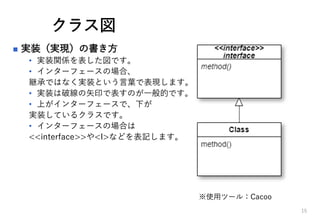

- 15. クラス図 ? 実装（実現）の書き方 ? 実装関係を表した図です。 ? インターフェースの場合、 継承ではなく実装という言葉で表現します。 ? 実装は破線の矢印で表すのが一般的です。 ? 上がインターフェースで、下が 実装しているクラスです。 ? インターフェースの場合は <<interface>>や<I>などを表記します。 15 ※使用ツール：Cacoo

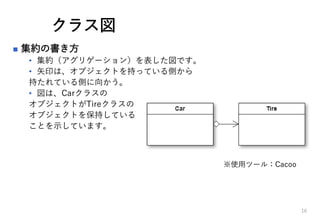

- 16. クラス図 ? 集約の書き方 ? 集約（アグリゲーション）を表した図です。 ? 矢印は、オブジェクトを持っている側から 持たれている側に向かう。 ? 図は、Carクラスの オブジェクトがTireクラスの オブジェクトを保持している ことを示しています。 16 ※使用ツール：Cacoo

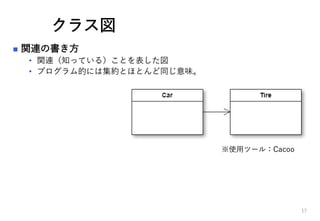

- 17. クラス図 ? 関連の書き方 ? 関連（知っている）ことを表した図 ? プログラム的には集約とほとんど同じ意味。 17 ※使用ツール：Cacoo

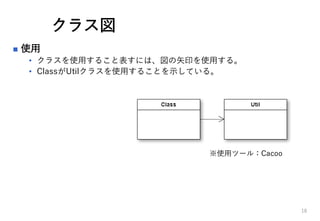

- 18. クラス図 ? 使用 ? クラスを使用すること表すには、図の矢印を使用する。 ? ClassがUtilクラスを使用することを示している。 18 ※使用ツール：Cacoo

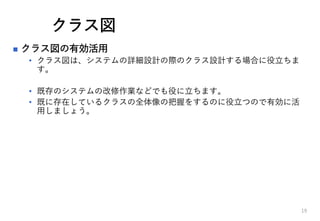

- 19. クラス図 ? クラス図の有効活用 ? クラス図は、システムの詳細設計の際のクラス設計する場合に役立ちま す。 ? 既存のシステムの改修作業などでも役に立ちます。 ? 既に存在しているクラスの全体像の把握をするのに役立つので有効に活 用しましょう。 19

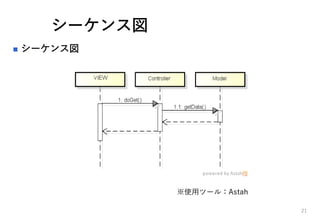

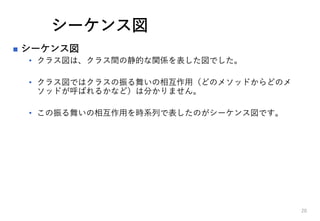

- 20. シーケンス図 ? シーケンス図 ? クラス図は、クラス間の静的な関係を表した図でした。 ? クラス図ではクラスの振る舞いの相互作用（どのメソッドからどのメ ソッドが呼ばれるかなど）は分かりません。 ? この振る舞いの相互作用を時系列で表したのがシーケンス図です。 20

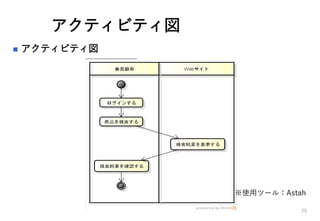

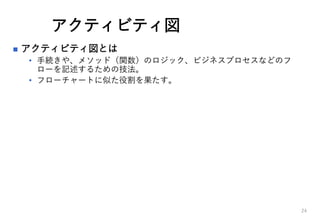

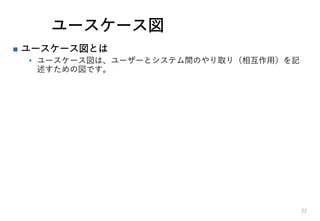

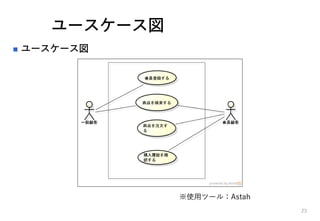

- 24. アクティビティ図 ? アクティビティ図とは ? 手続きや、メソッド（関数）のロジック、ビジネスプロセスなどのフ ローを記述するための技法。 ? フローチャートに似た役割を果たす。 24

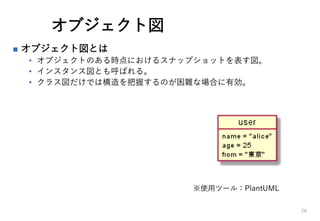

- 26. オブジェクト図 ? オブジェクト図とは ? オブジェクトのある時点におけるスナップショットを表す図。 ? インスタンス図とも呼ばれる。 ? クラス図だけでは構造を把握するのが困難な場合に有効。 26 ※使用ツール：PlantUML

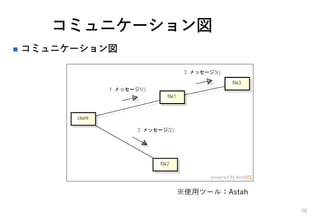

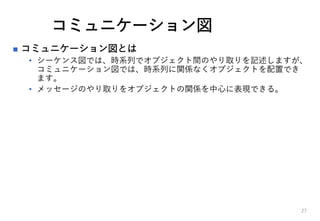

- 27. コミュニケーション図 ? コミュニケーション図とは ? シーケンス図では、時系列でオブジェクト間のやり取りを記述しますが、 コミュニケーション図では、時系列に関係なくオブジェクトを配置でき ます。 ? メッセージのやり取りをオブジェクトの関係を中心に表現できる。 27

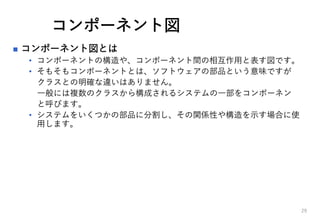

- 29. コンポーネント図 ? コンポーネント図とは ? コンポーネントの構造や、コンポーネント間の相互作用と表す図です。 ? そもそもコンポーネントとは、ソフトウェアの部品という意味ですが クラスとの明確な違いはありません。 一般には複数のクラスから構成されるシステムの一部をコンポーネン と呼びます。 ? システムをいくつかの部品に分割し、その関係性や構造を示す場合に使 用します。 29

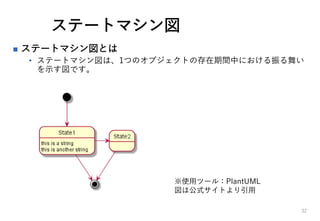

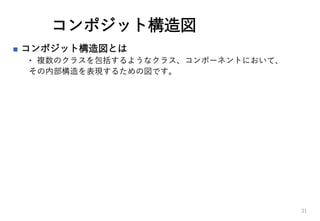

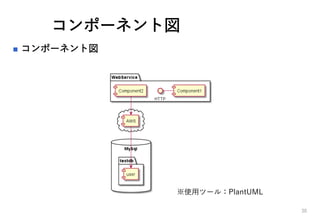

- 32. ステートマシン図 ? ステートマシン図とは ? ステートマシン図は、1つのオブジェクトの存在期間中における振る舞い を示す図です。 32 ※使用ツール：PlantUML 図は公式サイトより引用

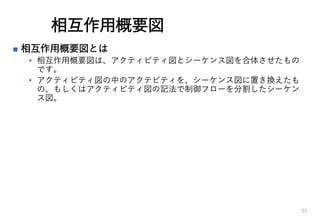

- 33. 相互作用概要図 ? 相互作用概要図とは ? 相互作用概要図は、アクティビティ図とシーケンス図を合体させたもの です。 ? アクティビティ図の中のアクテビティを、シーケンス図に置き換えたも の、もしくはアクティビティ図の記法で制御フローを分割したシーケン ス図。 33

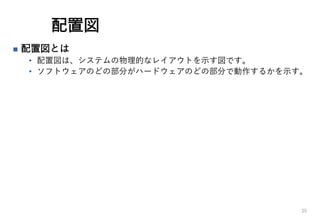

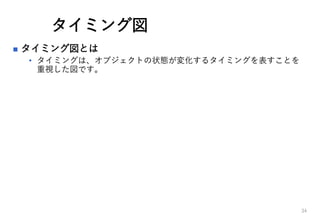

- 35. 配置図 ? 配置図とは ? 配置図は、システムの物理的なレイアウトを示す図です。 ? ソフトウェアのどの部分がハードウェアのどの部分で動作するかを示す。 35

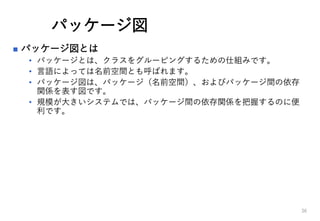

- 36. パッケージ図 ? パッケージ図とは ? パッケージとは、クラスをグルーピングするための仕組みです。 ? 言語によっては名前空間とも呼ばれます。 ? パッケージ図は、パッケージ（名前空間）、およびパッケージ間の依存 関係を表す図です。 ? 規模が大きいシステムでは、パッケージ間の依存関係を把握するのに便 利です。 36

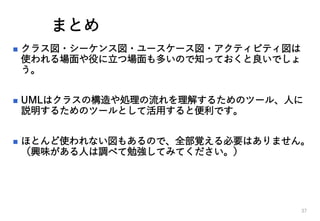

- 37. まとめ ? クラス図?シーケンス図?ユースケース図?アクティビティ図は 使われる場面や役に立つ場面も多いので知っておくと良いでしょ う。 ? UMLはクラスの構造や処理の流れを理解するためのツール、人に 説明するためのツールとして活用すると便利です。 ? ほとんど使われない図もあるので、全部覚える必要はありません。 （興味がある人は調べて勉強してみてください。） 37

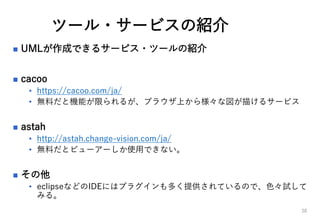

- 38. ツール?サービスの紹介 ? UMLが作成できるサービス?ツールの紹介 ? cacoo ? https://cacoo.com/ja/ ? 無料だと機能が限られるが、ブラウザ上から様々な図が描けるサービス ? astah ? http://astah.change-vision.com/ja/ ? 無料だとビューアーしか使用できない。 ? その他 ? eclipseなどのIDEにはプラグインも多く提供されているので、色々試して みる。 38

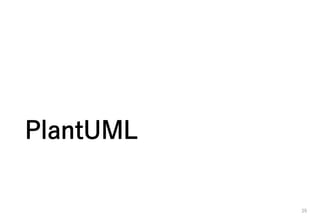

- 39. PlantUML 39

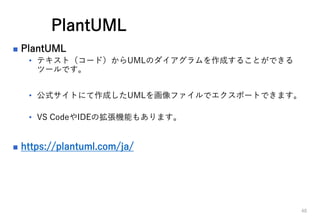

- 40. PlantUML ? PlantUML ? テキスト（コード）からUMLのダイアグラムを作成することができる ツールです。 ? 公式サイトにて作成したUMLを画像ファイルでエクスポートできます。 ? VS CodeやIDEの拡張機能もあります。 ? https://plantuml.com/ja/ 40

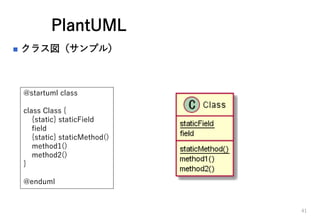

- 41. PlantUML ? クラス図（サンプル） 41 @startuml class class Class { {static} staticField field {static} staticMethod() method1() method2() } @enduml

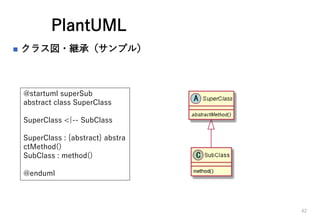

- 42. PlantUML ? クラス図?継承（サンプル） 42 @startuml superSub abstract class SuperClass SuperClass <|-- SubClass SuperClass : {abstract} abstra ctMethod() SubClass : method() @enduml

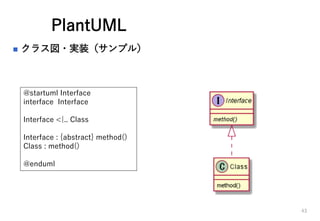

- 43. PlantUML ? クラス図?実装（サンプル） 43 @startuml Interface interface Interface Interface <|.. Class Interface : {abstract} method() Class : method() @enduml

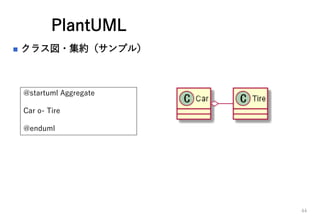

- 44. PlantUML ? クラス図?集約（サンプル） 44 @startuml Aggregate Car o- Tire @enduml

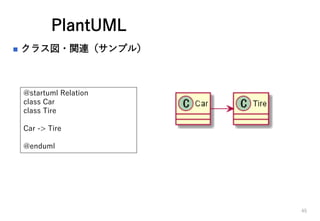

- 45. PlantUML ? クラス図?関連（サンプル） 45 @startuml Relation class Car class Tire Car -> Tire @enduml

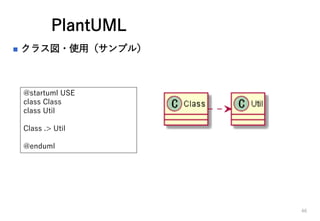

- 46. PlantUML ? クラス図?使用（サンプル） 46 @startuml USE class Class class Util Class .> Util @enduml

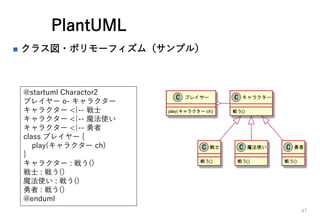

- 47. PlantUML ? クラス図?ポリモーフィズム（サンプル） 47 @startuml Charactor2 プレイヤー o- キャラクター キャラクター <|-- 戦士 キャラクター <|-- 魔法使い キャラクター <|-- 勇者 class プレイヤー { play(キャラクター ch) } キャラクター : 戦う() 戦士 : 戦う() 魔法使い : 戦う() 勇者 : 戦う() @enduml

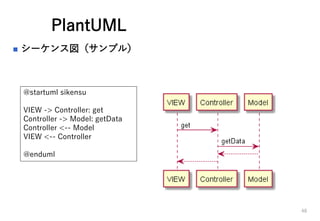

- 48. PlantUML ? シーケンス図（サンプル） 48 @startuml sikensu VIEW -> Controller: get Controller -> Model: getData Controller <-- Model VIEW <-- Controller @enduml

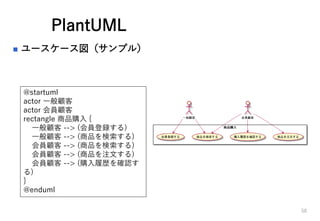

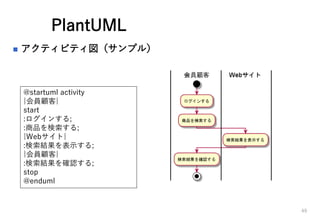

- 50. PlantUML ? ユースケース図（サンプル） 50 @startuml actor 一般顧客 actor 会員顧客 rectangle 商品購入 { 一般顧客 --> (会員登録する) 一般顧客 --> (商品を検索する) 会員顧客 --> (商品を検索する) 会員顧客 --> (商品を注文する) 会員顧客 --> (購入履歴を確認す る) } @enduml

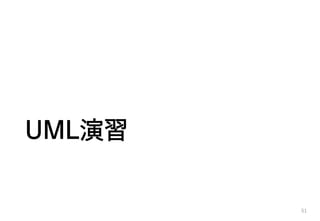

- 51. UML演習 51

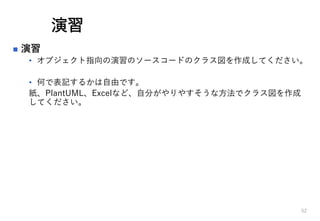

- 52. 演習 ? 演習 ? オブジェクト指向の演習のソースコードのクラス図を作成してください。 ? 何で表記するかは自由です。 紙、PlantUML、Excelなど、自分がやりやすそうな方法でクラス図を作成 してください。 52
