Лекция 3. Характеристика этапов и задач автоматизации конструкторско-технологического проектирования

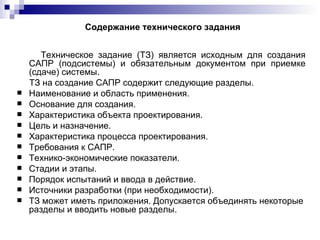

Содержание технического задания Техническое задание (ТЗ) является исходным для создания САПР (подсистемы) и обязательным документом при приемке (сдаче) системы. ТЗ на создание САПР содержит следующие разделы. Наименование и область применения. Основание для создания. Характеристика объекта проектирования. Цель и назначение. Характеристика процесса проектирования. Требования к САПР. Технико-экономические показатели. Стадии и этапы. Порядок испытаний и ввода в действие. Источники разработки (при необходимости). ТЗ может иметь приложения. Допускается объединять некоторые разделы и вводить новые разделы.

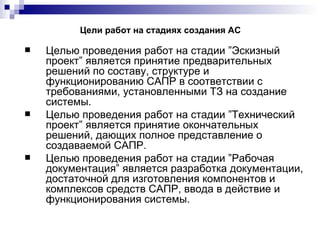

Цели работ на стадиях создания АС Целью проведения работ на стадии ”Эскизный проект” является принятие предварительных решений по составу, структуре и функционированию САПР в соответствии с требованиями, установленными ТЗ на создание системы. Целью проведения работ на стадии ”Технический проект” является принятие окончательных решений, дающих полное представление о создаваемой САПР. Целью проведения работ на стадии ”Рабочая документация” является разработка документации, достаточной для изготовления компонентов и комплексов средств САПР, ввода в действие и функционирования системы.

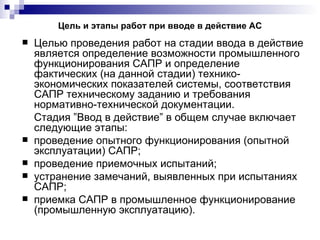

Цель и этапы работ при вводе в действие АС Целью проведения работ на стадии ввода в действие является определение возможности промышленного функционирования САПР и определение фактических (на данной стадии) технико-экономических показателей системы, соответствия САПР техническому заданию и требования нормативно-технической документации. Стадия ”Ввод в действие” в общем случае включает следующие этапы: проведение опытного функционирования (опытной эксплуатации) САПР; проведение приемочных испытаний; устранение замечаний, выявленных при испытаниях САПР; приемка САПР в промышленное функционирование (промышленную эксплуатацию).

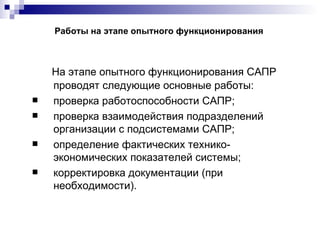

Работы на этапе опытного функционирования На этапе опытного функционирования САПР проводят следующие основные работы: проверка работоспособности САПР; проверка взаимодействия подразделений организации с подсистемами САПР; определение фактических технико-экономических показателей системы; корректировка документации (при необходимости).

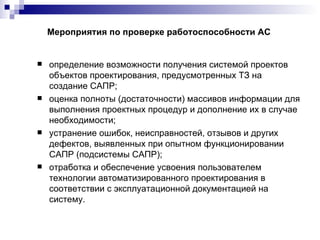

Мероприятия по проверке работоспособности АС определение возможности получения системой проектов объектов проектирования, предусмотренных ТЗ на создание САПР; оценка полноты (достаточности) массивов информации для выполнения проектных процедур и дополнение их в случае необходимости; устранение ошибок, неисправностей, отзывов и других дефектов, выявленных при опытном функционировании САПР (подсистемы САПР); отработка и обеспечение усвоения пользователем технологии автоматизированного проектирования в соответствии с эксплуатационной документацией на систему.

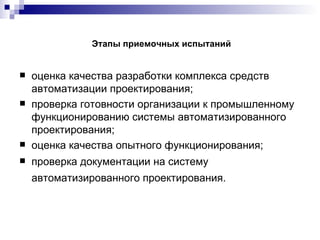

Этапы приемочных испытаний оценка качества разработки комплекса средств автоматизации проектирования; проверка готовности организации к промышленному функционированию системы автоматизированного проектирования; оценка качества опытного функционирования; проверка документации на систему автоматизированного проектирования.
