Базові алгоритмічні структури. Типи алгоритмів
0 likes13,433 views
Презентація до уроку із спецкурсу "ОАП", 10 клас.
Базові алгоритмічні структури. Типи алгоритмів
- 1. 5 Базові алгоритмічні структури. Типи алгоритмів Основи алгоритмізації та програмування, 10 клас 10 Технології 25.09.14

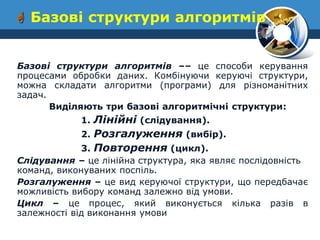

- 2. Базові структури алгоритмів Базові структури алгоритмів –– це способи керування процесами обробки даних. Комбінуючи керуючі структури, можна складати алгоритми (програми) для різноманітних задач. Виділяють три базові алгоритмічні структури: 1. Лінійні (слідування). 2. Розгалуження (вибір). 3. Повторення (цикл). Слідування – це лінійна структура, яка являє послідовність команд, виконуваних поспіль. Розгалуження – це вид керуючої структури, що передбачає можливість вибору команд залежно від умови. Цикл – це процес, який виконується кілька разів в залежності від виконання умови

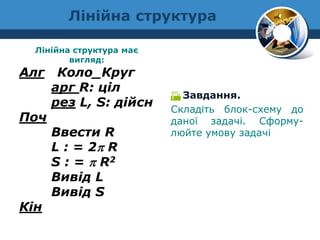

- 3. Лінійна структура Лінійна структура має вигляд: Алг Коло_Круг арг R: ціл рез L, S: дійсн Поч Ввести R L : = 2 R S : = R2 Вивід L Вивід S Кін Завдання. Складіть блок-схему до даної задачі. Сформу- люйте умову задачі

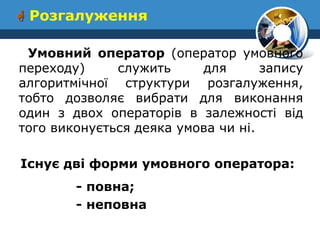

- 4. Розгалуження Умовний оператор (опеpатоp умовного пеpеходу) служить для запису алгоритмiчної структури розгалуження, тобто дозволяє вибрати для виконання один з двох операторiв в залежностi вiд того виконується деяка умова чи нi. Iснує дві форми умовного оператора: - повна; - неповна

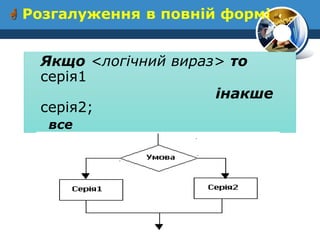

- 5. Розгалуження в повній формі Якщо <логічний вираз> то серія1 інакше серія2; все

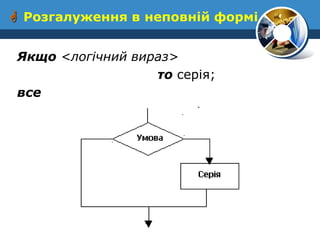

- 6. Розгалуження в неповній формі Якщо <логічний вираз> то серія; все

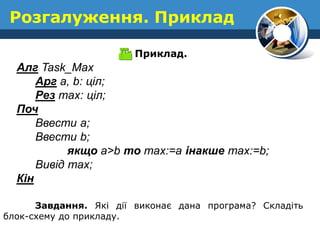

- 7. Розгалуження. Приклад Приклад. Алг Task_Max Арг a, b: ціл; Рез max: ціл; Поч Ввести a; Ввести b; якщо a>b то max:=a інакше max:=b; Вивід max; Кін Завдання. Які дії виконає дана програма? Складіть блок-схему до прикладу.

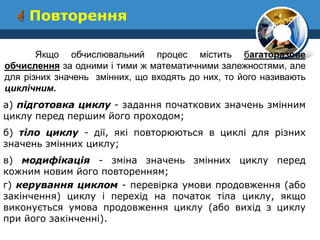

- 8. Повторення Якщо обчислювальний процес мiстить багаторазове обчислення за одними i тими ж математичними залежностями, але для рiзних значень змiнних, що входять до них, то його називають циклiчним. а) пiдготовка циклу - задання початкових значень змiнним циклу перед першим його проходом; б) тiло циклу - дiї, якi повторюються в циклi для рiзних значень змiнних циклу; в) модифiкацiя - змiна значень змiнних циклу перед кожним новим його повторенням; г) керування циклом - перевiрка умови продовження (або закiнчення) циклу i перехiд на початок тiла циклу, якщо виконується умова продовження циклу (або вихiд з циклу при його закiнченнi).

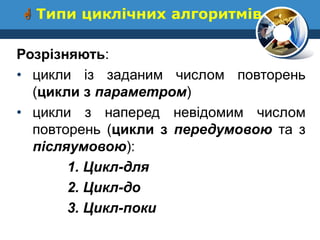

- 9. Типи циклічних алгоритмів Розрiзняють: •цикли iз заданим числом повторень (цикли з параметром) •цикли з напеpед невiдомим числом повторень (цикли з передумовою та з пiсляумовою): 1. Цикл-для 2. Цикл-до 3. Цикл-поки

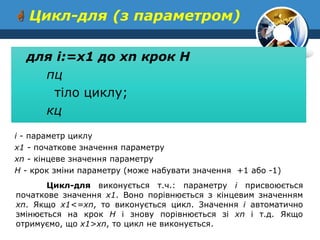

- 10. Цикл-для (з параметром) для i:=x1 до xn крок Н пц тіло циклу; кц і - параметр циклу х1 - початкове значення параметру xn - кінцеве значення параметру H - крок зміни параметру (може набувати значення +1 або -1) Цикл-для виконується т.ч.: параметру і присвоюється початкове значення х1. Воно порівнюється з кінцевим значенням xn. Якщо х1<=xn, то виконується цикл. Значення і автоматично змінюється на крок Н і знову порівнюється зі xn і т.д. Якщо отримуємо, що x1>xn, то цикл не виконується.

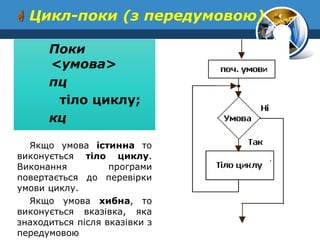

- 11. Цикл-поки (з передумовою) Поки <умова> пц тіло циклу; кц Якщо умова істинна то виконується тіло циклу. Виконання програми повертається до перевірки умови циклу. Якщо умова хибна, то виконується вказівка, яка знаходиться після вказівки з передумовою

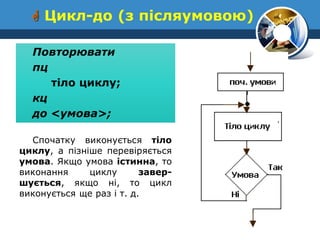

- 12. Цикл-до (з післяумовою) Повторювати пц тіло циклу; кц до <умова>; Спочатку виконується тіло циклу, а пізніше перевіряється умова. Якщо умова істинна, то виконання циклу завер- шується, якщо ні, то цикл виконується ще раз і т. д.

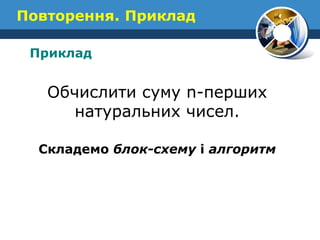

- 13. Повторення. Приклад Приклад Обчислити суму n-перших натуральних чисел. Складемо блок-схему і алгоритм
- 14. Повторення. Приклад Алг Сума; арг: n, i: ціл; рез S: дійсн; Поч Ввести n; i:=1; S:=0; поки i<=n пц S:=S+i; i:=i+1; кц Вивід S; Кін 1. Який вид циклу виконується в даній задачі? Чому? 2. Визначіть початкові умови циклу 3. Визначіть тіло циклу. 4. Визначіть керуючу змінну циклу. 5. Визначіть крок з яким змінюється лічильник циклу. 6. Яким буде результат S, якщо n набуде значення 2; 3; 5; 10; 100?

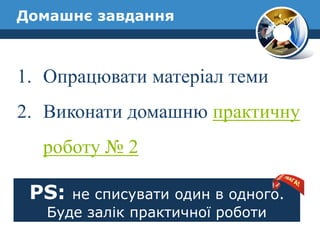

- 15. Домашнє завдання 1.Опрацювати матеріал теми 2.Виконати домашню практичну роботу № 2 PS: не списувати один в одного. Буде залік практичної роботи
