- 1. DIREKTORAT JENDERAL PENGENDALIAN PENYAKIT & PENYEHATAN LINGKUNGAN KEMENTERIAN KESEHATAN REPUBLIK INDONESIA Iwan Nefawan Subdit Pengamanan Limbah, Udara dan Radiasi Direktorat Penyehatan Lingkungan PENGELOLAAN LIMBAH CAIR RUMAH SAKIT

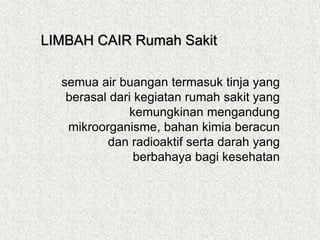

- 2. semua air buangan termasuk tinja yang berasal dari kegiatan rumah sakit yang kemungkinan mengandung mikroorganisme, bahan kimia beracun dan radioaktif serta darah yang berbahaya bagi kesehatan LIMBAH CAIR Rumah Sakit
- 3. 500 950 liter per tempat tidur per hari atau rata-rata 650 liter 20 60 liter per orang per hari untuk petugas VOLUME LIMBAH CAIR Rumah Sakit

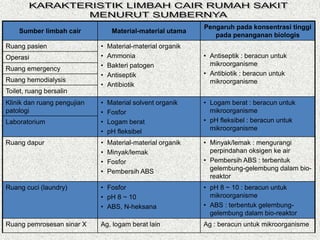

- 4. Sumber limbah cair Material-material utama Pengaruh pada konsentrasi tinggi pada penanganan biologis Ruang pasien Material-material organik Ammonia Bakteri patogen Antiseptik Antibiotik Antiseptik : beracun untuk mikroorganisme Antibiotik : beracun untuk mikroorganisme Operasi Ruang emergency Ruang hemodialysis Toilet, ruang bersalin Klinik dan ruang pengujian patologi Material solvent organik Fosfor Logam berat pH fleksibel Logam berat : beracun untuk mikroorganisme pH fleksibel : beracun untuk mikroorganisme Laboratorium Ruang dapur Material-material organik Minyak/lemak Fosfor Pembersih ABS Minyak/lemak : mengurangi perpindahan oksigen ke air Pembersih ABS : terbentuk gelembung-gelembung dalam bio- reaktor Ruang cuci (laundry) Fosfor pH 8 ~ 10 ABS, N-heksana pH 8 ~ 10 : beracun untuk mikroorganisme ABS : terbentuk gelembung- gelembung dalam bio-reaktor Ruang pemrosesan sinar X Ag, logam berat lain Ag : beracun untuk mikroorganisme

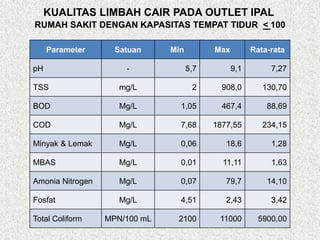

- 5. Parameter Satuan Min Max Rata-rata pH - 5,7 9,1 7,27 TSS mg/L 2 908,0 130,70 BOD Mg/L 1,05 467,4 88,69 COD Mg/L 7,68 1877,55 234,15 Minyak & Lemak Mg/L 0,06 18,6 1,28 MBAS Mg/L 0,01 11,11 1,63 Amonia Nitrogen Mg/L 0,07 79,7 14,10 Fosfat Mg/L 4,51 2,43 3,42 Total Coliform MPN/100 mL 2100 11000 5900,00 RUMAH SAKIT DENGAN KAPASITAS TEMPAT TIDUR < 100 KUALITAS LIMBAH CAIR PADA OUTLET IPAL
- 6. Parameter Satuan Min Max Rata-rata pH - 3,10 11,10 7,38 TSS mg/L 1,00 950,00 26,80 BOD Mg/L 0,15 323,5 23,21 COD Mg/L 0,93 3607,84 59,91 Minyak & Lemak Mg/L 0,009 9,22 0,52 MBAS Mg/L 0,01 22,38 0,75 Amonia Nitrogen Mg/L 0,01 263,3 6,46 Fosfat Mg/L 0,17 5,58 2,31 Total Coliform MPN/100 mL 23,00 15000 1170,10 RUMAH SAKIT DENGAN KAPASITAS TEMPAT TIDUR > 100 KUALITAS LIMBAH CAIR PADA OUTLET IPAL

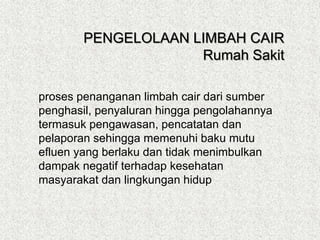

- 7. proses penanganan limbah cair dari sumber penghasil, penyaluran hingga pengolahannya termasuk pengawasan, pencatatan dan pelaporan sehingga memenuhi baku mutu efluen yang berlaku dan tidak menimbulkan dampak negatif terhadap kesehatan masyarakat dan lingkungan hidup PENGELOLAAN LIMBAH CAIR Rumah Sakit

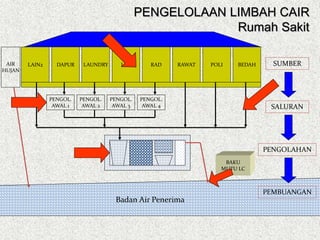

- 8. DAPUR LAUNDRY LAB RAD RAWAT POLI BEDAH AIR HUJAN PENGOL. AWAL 1 PENGOL. AWAL 2 PENGOL. AWAL 3 PENGOL. AWAL 4 Badan Air Penerima SUMBER SALURAN PENGOLAHAN PEMBUANGAN BAKU MUTU LC LAIN2 PENGELOLAAN LIMBAH CAIR Rumah Sakit

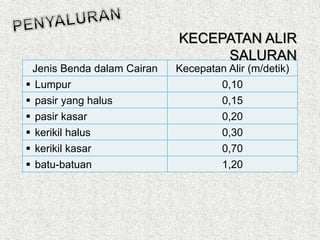

- 9. Jenis Benda dalam Cairan Kecepatan Alir (m/detik) Lumpur 0,10 pasir yang halus 0,15 pasir kasar 0,20 kerikil halus 0,30 kerikil kasar 0,70 batu-batuan 1,20 KECEPATAN ALIR SALURAN

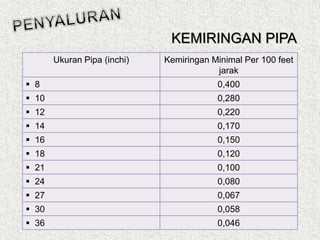

- 10. Ukuran Pipa (inchi) Kemiringan Minimal Per 100 feet jarak 8 0,400 10 0,280 12 0,220 14 0,170 16 0,150 18 0,120 21 0,100 24 0,080 27 0,067 30 0,058 36 0,046 KEMIRINGAN PIPA

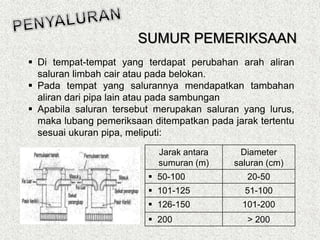

- 11. Di tempat-tempat yang terdapat perubahan arah aliran saluran limbah cair atau pada belokan. Pada tempat yang salurannya mendapatkan tambahan aliran dari pipa lain atau pada sambungan Apabila saluran tersebut merupakan saluran yang lurus, maka lubang pemeriksaan ditempatkan pada jarak tertentu sesuai ukuran pipa, meliputi: Jarak antara sumuran (m) Diameter saluran (cm) 50-100 20-50 101-125 51-100 126-150 101-200 200 > 200 SUMUR PEMERIKSAAN

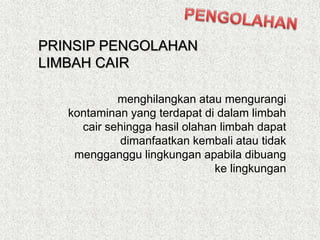

- 12. menghilangkan atau mengurangi kontaminan yang terdapat di dalam limbah cair sehingga hasil olahan limbah dapat dimanfaatkan kembali atau tidak mengganggu lingkungan apabila dibuang ke lingkungan PRINSIP PENGOLAHAN LIMBAH CAIR
- 13. Mengurangi jumlah padatan tersuspensi Mengurangi jumlah padatan terapung Mengurangi jumlah bahan organik Menghilangkan mikroorganisme patogen Mengurangi jumlah bahan kimia yang berbahaya dan beracun Mengurangi unsur nutrisi (N dan P) yang berlebihan Mengurangi unsur lain yang dianggap dapat menimbulkan dampak negatif terhadap ekosistem TUJUAN PENGOLAHAN LIMBAH CAIR

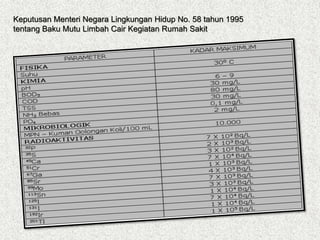

- 14. Keputusan Menteri Negara Lingkungan Hidup No. 58 tahun 1995 tentang Baku Mutu Limbah Cair Kegiatan Rumah Sakit

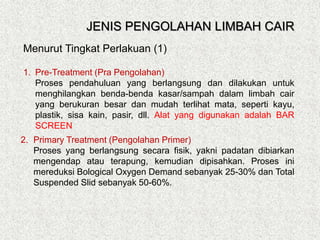

- 15. Menurut Tingkat Perlakuan (1) 1. Pre-Treatment (Pra Pengolahan) Proses pendahuluan yang berlangsung dan dilakukan untuk menghilangkan benda-benda kasar/sampah dalam limbah cair yang berukuran besar dan mudah terlihat mata, seperti kayu, plastik, sisa kain, pasir, dll. Alat yang digunakan adalah BAR SCREEN 2. Primary Treatment (Pengolahan Primer) Proses yang berlangsung secara fisik, yakni padatan dibiarkan mengendap atau terapung, kemudian dipisahkan. Proses ini mereduksi Bological Oxygen Demand sebanyak 25-30% dan Total Suspended Slid sebanyak 50-60%. JENIS PENGOLAHAN LIMBAH CAIR

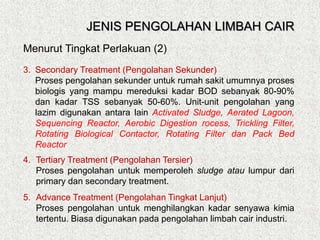

- 16. 3. Secondary Treatment (Pengolahan Sekunder) Proses pengolahan sekunder untuk rumah sakit umumnya proses biologis yang mampu mereduksi kadar BOD sebanyak 80-90% dan kadar TSS sebanyak 50-60%. Unit-unit pengolahan yang lazim digunakan antara lain Activated Sludge, Aerated Lagoon, Sequencing Reactor, Aerobic Digestion rocess, Trickling Filter, Rotating Biological Contactor, Rotating Filter dan Pack Bed Reactor 4. Tertiary Treatment (Pengolahan Tersier) Proses pengolahan untuk memperoleh sludge atau lumpur dari primary dan secondary treatment. 5. Advance Treatment (Pengolahan Tingkat Lanjut) Proses pengolahan untuk menghilangkan kadar senyawa kimia tertentu. Biasa digunakan pada pengolahan limbah cair industri. Menurut Tingkat Perlakuan (2) JENIS PENGOLAHAN LIMBAH CAIR
- 17. Efisiensi Pengolahan Berdasarkan Unit Operasi dan Unit Proses Pengolahan Limbah Cair

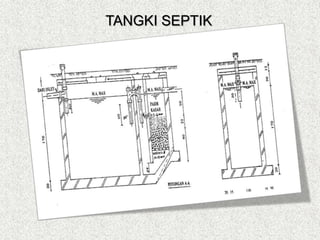

- 18. TANGKI SEPTIK

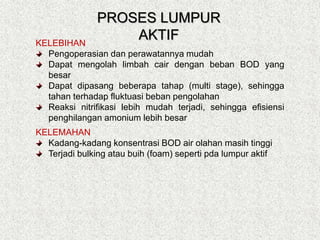

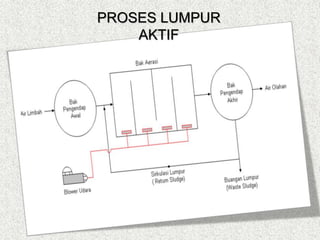

- 20. KELEBIHAN Pengoperasian dan perawatannya mudah Dapat mengolah limbah cair dengan beban BOD yang besar Dapat dipasang beberapa tahap (multi stage), sehingga tahan terhadap fluktuasi beban pengolahan Reaksi nitrifikasi lebih mudah terjadi, sehingga efisiensi penghilangan amonium lebih besar KELEMAHAN Kadang-kadang konsentrasi BOD air olahan masih tinggi Terjadi bulking atau buih (foam) seperti pda lumpur aktif PROSES LUMPUR AKTIF

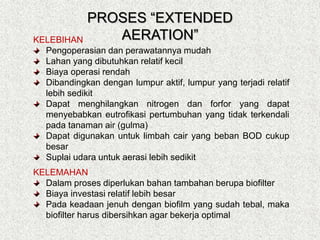

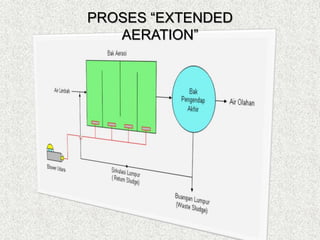

- 22. KELEBIHAN Pengoperasian dan perawatannya mudah Lahan yang dibutuhkan relatif kecil Biaya operasi rendah Dibandingkan dengan lumpur aktif, lumpur yang terjadi relatif lebih sedikit Dapat menghilangkan nitrogen dan forfor yang dapat menyebabkan eutrofikasi pertumbuhan yang tidak terkendali pada tanaman air (gulma) Dapat digunakan untuk limbah cair yang beban BOD cukup besar Suplai udara untuk aerasi lebih sedikit KELEMAHAN Dalam proses diperlukan bahan tambahan berupa biofilter Biaya investasi relatif lebih besar Pada keadaan jenuh dengan biofilm yang sudah tebal, maka biofilter harus dibersihkan agar bekerja optimal PROSES EXTENDED AERATION

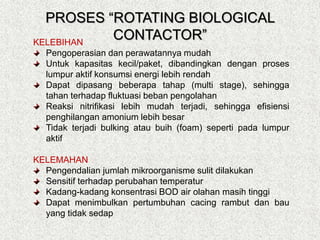

- 24. KELEBIHAN Pengoperasian dan perawatannya mudah Untuk kapasitas kecil/paket, dibandingkan dengan proses lumpur aktif konsumsi energi lebih rendah Dapat dipasang beberapa tahap (multi stage), sehingga tahan terhadap fluktuasi beban pengolahan Reaksi nitrifikasi lebih mudah terjadi, sehingga efisiensi penghilangan amonium lebih besar Tidak terjadi bulking atau buih (foam) seperti pada lumpur aktif KELEMAHAN Pengendalian jumlah mikroorganisme sulit dilakukan Sensitif terhadap perubahan temperatur Kadang-kadang konsentrasi BOD air olahan masih tinggi Dapat menimbulkan pertumbuhan cacing rambut dan bau yang tidak sedap PROSES ROTATING BIOLOGICAL CONTACTOR

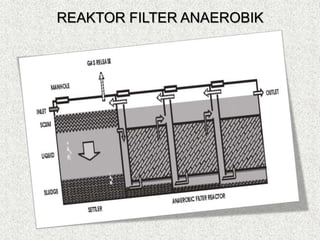

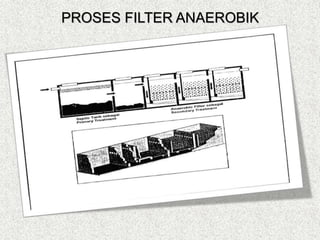

- 27. KELEBIHAN Pengoperasian dan perawatannya mudah Proses pengolahan sangat sederhana Tidak diperlukan mesin blower yang memerlukan biaya operasional dan pemeliharaan yang tinggi Tidak menggunakan bahan kimia KELEMAHAN Memerlukan lahan yang cukup luas Hanya diterapkan untuk limbah cair dengan debit yang terlalu besar Menghasilkan gas pembusukan (metan dan sulfida) yang dapat mengganggu estetika Dihasilkan scum (endapan terapung) yang harus dibersihkan dari sistem PROSES FILTER ANAEROBIK

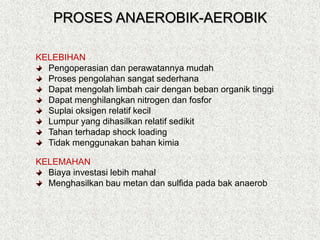

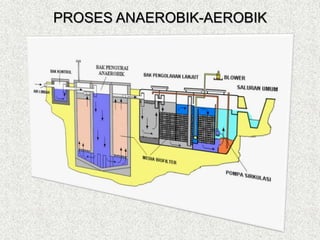

- 29. KELEBIHAN Pengoperasian dan perawatannya mudah Proses pengolahan sangat sederhana Dapat mengolah limbah cair dengan beban organik tinggi Dapat menghilangkan nitrogen dan fosfor Suplai oksigen relatif kecil Lumpur yang dihasilkan relatif sedikit Tahan terhadap shock loading Tidak menggunakan bahan kimia KELEMAHAN Biaya investasi lebih mahal Menghasilkan bau metan dan sulfida pada bak anaerob PROSES ANAEROBIK-AEROBIK
- 30. sumber penyaluran pengolahan Badan air penerima PERTANYAAN: Ada fasilitas? Kecukupan jumlah & kapasitas? Sesuai kriteria & regulasi? Komplain? PEMANTAUAN PENGELOLAAN LIMBAH CAIR

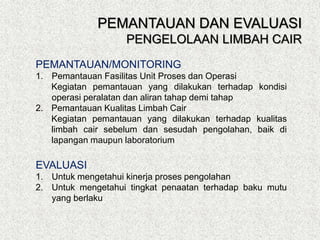

- 31. PEMANTAUAN/MONITORING 1. Pemantauan Fasilitas Unit Proses dan Operasi Kegiatan pemantauan yang dilakukan terhadap kondisi operasi peralatan dan aliran tahap demi tahap 2. Pemantauan Kualitas Limbah Cair Kegiatan pemantauan yang dilakukan terhadap kualitas limbah cair sebelum dan sesudah pengolahan, baik di lapangan maupun laboratorium EVALUASI 1. Untuk mengetahui kinerja proses pengolahan 2. Untuk mengetahui tingkat penaatan terhadap baku mutu yang berlaku PEMANTAUAN DAN EVALUASI PENGELOLAAN LIMBAH CAIR
- 32. (BOD inlet - BOD Outlet) Effesiensi = ------------------------------------------- x 100 % BOD inlet EVALUASI PENGELOLAAN LIMBAH CAIR (1) EVALUASI EFISIENSI IPAL Untuk mengetahui kemampuan sistem IPAL untuk menurunkan konsentrasi parameter air limbah tertentu pada kondisi sebelum dan setelah proses Bagi pengelola sarana pelayanan kesehatan, evaluasi ini dapat dijadikan sebagai tolok ukur keberhasilan program operasional dan pemeliharaan IPAL

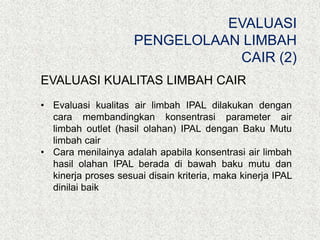

- 33. EVALUASI KUALITAS LIMBAH CAIR Evaluasi kualitas air limbah IPAL dilakukan dengan cara membandingkan konsentrasi parameter air limbah outlet (hasil olahan) IPAL dengan Baku Mutu limbah cair Cara menilainya adalah apabila konsentrasi air limbah hasil olahan IPAL berada di bawah baku mutu dan kinerja proses sesuai disain kriteria, maka kinerja IPAL dinilai baik EVALUASI PENGELOLAAN LIMBAH CAIR (2)

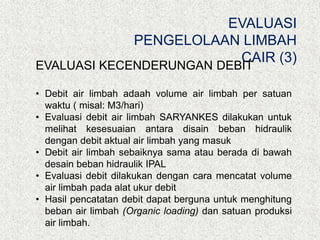

- 34. EVALUASI PENGELOLAAN LIMBAH CAIR (3) EVALUASI KECENDERUNGAN DEBIT Debit air limbah adaah volume air limbah per satuan waktu ( misal: M3/hari) Evaluasi debit air limbah SARYANKES dilakukan untuk melihat kesesuaian antara disain beban hidraulik dengan debit aktual air limbah yang masuk Debit air limbah sebaiknya sama atau berada di bawah desain beban hidraulik IPAL Evaluasi debit dilakukan dengan cara mencatat volume air limbah pada alat ukur debit Hasil pencatatan debit dapat berguna untuk menghitung beban air limbah (Organic loading) dan satuan produksi air limbah.

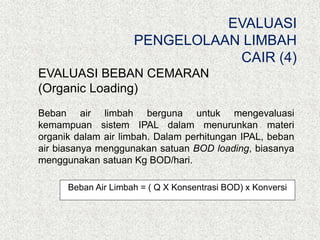

- 35. EVALUASI BEBAN CEMARAN (Organic Loading) Beban air limbah berguna untuk mengevaluasi kemampuan sistem IPAL dalam menurunkan materi organik dalam air limbah. Dalam perhitungan IPAL, beban air biasanya menggunakan satuan BOD loading, biasanya menggunakan satuan Kg BOD/hari. Beban Air Limbah = ( Q X Konsentrasi BOD) x Konversi EVALUASI PENGELOLAAN LIMBAH CAIR (4)
- 36. Terima Kasih
