Tableau 를 활용하여
데이터 시각화하기
언론정보학과 21210654 안예림
언론정보학과 21310663 최윤선

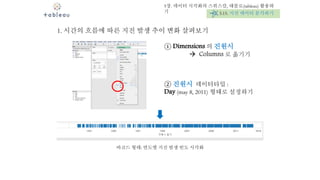

1. 시간의 흐름에 따른 지진 발생 추이 변화 살펴보기
① Dimensions 의 진원시
 Columns 로 옮기기
② 진원시 데이터타입 :
Day (may 8, 2011) 형태로 설정하기
바코드 형태: 연도별 지진 발생 빈도 시각화
5장. 데이터 시각화의 스위스칼, 태블로(tableau) 활용하
기 5.15. 지진 데이터 분석하기

기

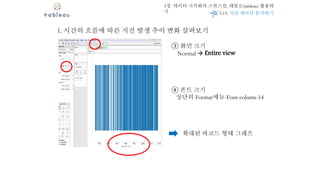

확대된 바코드 형태 그래프
③ 화면 크기
Normal  Entire view
④ 폰트 크기
상단의 Format메뉴-Font-colums-14
5.15. 지진 데이터 분석하기

기
⑤ Show me 의 Gantt그래프 로 변경
-
발생빈도 시각화
- 2000년도 들어 지진 발생이 더 잦아졌고 특히 2010년 전후로는 훨씬 촘촘
히 시각화 된 사실을 알 수 있음.
- 대략적인 발생빈도의 패턴을 직관적으로 파악할 수 있는 그래프

기

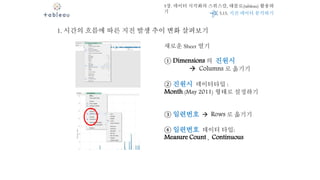

새로운 Sheet 열기
① Dimensions 의 진원시
 Columns 로 옮기기
② 진원시 데이터타입 :
Month (May 2011) 형태로 설정하기
③ 일련번호  Rows 로 옮기기
④ 일련번호 데이터 타입:
Measure Count , Continuous

기

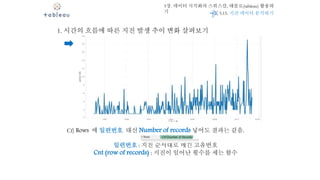

Cf) Rows 에 일련번호 대신 Number of records 넣어도 결과는 같음.
일련번호 : 지진 순서대로 매긴 고유번호
Cnt (row of records) : 지진이 일어난 횟수를 세는 함수

기

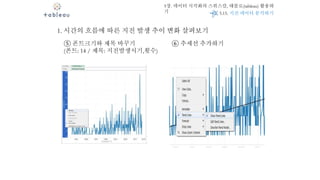

⑤ 폰트크기와 제목 바꾸기
(폰트: 14 / 제목: 지진발생시기,횟수)
⑥ 추세선 추가하기

기

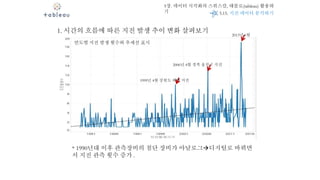

* 1990년대 이후 관측장비의 첨단 장비가 아날로그디지털로 바뀌면
서 지진 관측 횟수 증가 .
1999년 4월 강원도 태백 지진
2006년 4월 경북 울진군 지진
2013년 6월
연도별 지진 발생 횟수와 추세선 표시

기

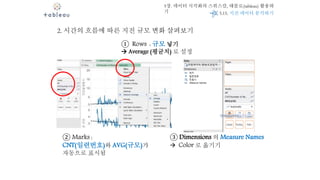

2. 시간의 흐름에 따른 지진 규모 변화 살펴보기
① Rows : 규모 넣기
 Average (평균치) 로 설정
② Marks :
CNT(일련번호)와 AVG(규모)가
자동으로 표시됨
③ Dimensions 의 Measure Names
 Color 로 옮기기

기
두개의 선 그래프가 각각 다른 색으로 그려진다.
* 지진 발생빈도는 갈수록 상승, 반면 지진 규모는 낮아지고 있는 추
세
지진 횟수∙지진 규모 추세선 표시

기

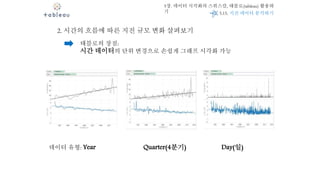

태블로의 장점:
시간 데이터의 단위 변경으로 손쉽게 그래프 시각화 가능
데이터 유형: Year Quarter(4분기) Day(일)

기

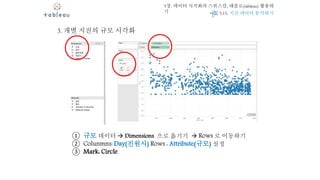

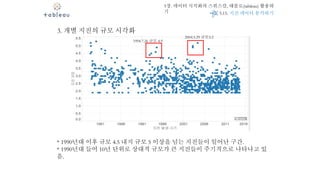

3. 개별 지진의 규모 시각화
① 규모 데이터  Dimensions 으로 옮기기  Rows 로 이동하기
② Colunmns: Day(진원시) Rows : Attribute(규모) 설정
③ Mark: Circle

1994.7.26 규모 4.9
2004.5.29 규모5.2
기
* 1990년대 이후 규모 4.5 내지 규모 5 이상을 넘는 지진들이 일어난 구간.
* 1990년대 들어 10년 단위로 상대적 규모가 큰 지진들이 주기적으로 나타나고 있
음.

기

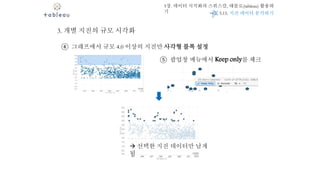

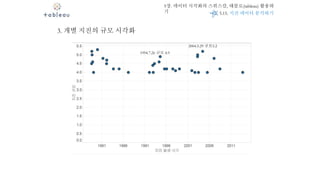

④ 그래프에서 규모 4.0 이상의 지진만 사각형 블록 설정
⑤ 팝업창 메뉴에서 Keep only를 체크
 선택한 지진 데이터만 남게
됨

기
1994.7.26 규모 4.9
2004.5.29 규모5.2

기 5.16. 역대 지진 TOP 10 추출하기

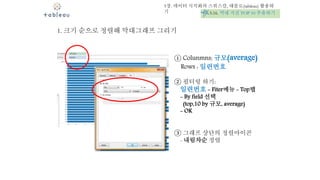

1. 크기 순으로 정렬해 막대그래프 그리기
① Colunmns: 규모(average)
Rows : 일련번호
② 필터링 하기:
일련번호 - Fiter메뉴 - Top탭
- By field 선택
(top,10 by 규모, average)
- OK
③ 그래프 상단의 정렬아이콘
- 내림차순 정렬

기

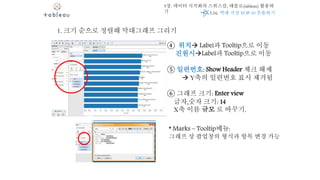

④ 위치 Label과 Tooltip으로 이동
진원시Label과 Tooltip으로 이동
⑤ 일련번호: Show Header 체크 해제
 Y축의 일련번호 표시 제거됨
⑥ 그래프 크기: Enter view
글자,숫자 크기: 14
X축 이름 규모 로 바꾸기.
* Marks – Tooltip메뉴:
그래프 상 팝업창의 형식과 항목 변경 가능
5.16. 역대 지진 TOP 10 추출하기

기

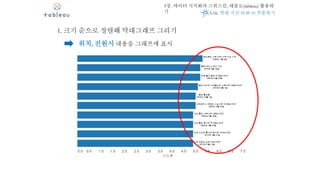

위치, 진원시 내용을 그래프에 표시
5.16. 역대 지진 TOP 10 추출하기

기 5.17. 10년 단위로 지진 규모 순위 추출해 정렬하기

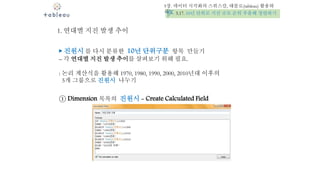

▶ 진원시 를 다시 분류한 10년 단위구분 항목 만들기
– 각 연대별 지진 발생 추이를 살펴보기 위해 필요.
: 논리 계산식을 활용해 1970, 1980, 1990, 2000, 2010년대 이후의
5개 그룹으로 진원시 나누기
1. 연대별 지진 발생 추이
① Dimension 목록의 진원시 - Create Calculated Field

기

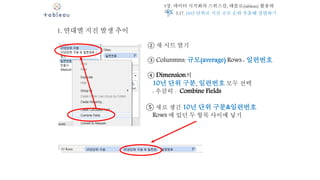

② 새 시트 열기
③ Colunmns: 규모(average) Rows : 일련번호
④ Dimension의
10년 단위 구분, 일련번호 모두 선택
- 우클릭 - Combine Fields
⑤ 새로 생긴 10년 단위 구분&일련번호
Rows 에 있던 두 항목 사이에 넣기
5.17. 10년 단위로 지진 규모 순위 추출해 정렬하기

기

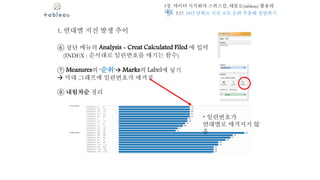

⑥ 상단 메뉴의 Analysis - Creat Calculated Filed 에 입력
(INDEX : 순서대로 일련번호를 매기는 함수)
⑦ Measures의 ‘순위’ Marks의 Label에 넣기
 막대 그래프에 일련번호가 매겨짐
⑧ 내림차순 정리
* 일련번호가
연대별로 매겨지지 않
음

기

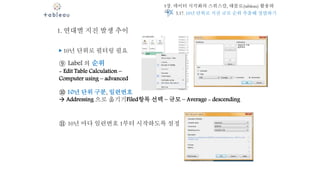

▶ 10년 단위로 필터링 필요
⑨ Label 의 순위
- Edit Table Calculation –
Computer using – advanced
⑩ 10년 단위 구분, 일련번호
 Addressing 으로 옮기기Filed항목 선택 – 규모 – Average - descending
⑪ 10년 마다 일련번호 1부터 시작하도록 설정

기

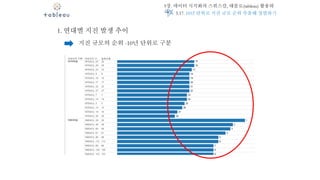

지진 규모의 순위 -10년 단위로 구분

기

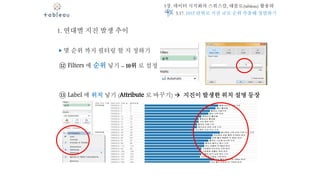

▶ 몇 순위 까지 필터링 할 지 정하기
⑫ Filters 에 순위 넣기 – 10위 로 설정
⑬ Label 에 위치 넣기 (Attribute 로 바꾸기)  지진이 발생한 위치 설명 등장

기

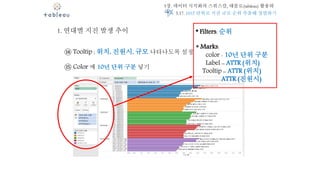

⑭ Tooltip : 위치, 진원시, 규모 나타나도록 설정
⑮ Color 에 10년 단위 구분 넣기
* Filters: 순위
* Marks:
color - 10년 단위 구분
Label – ATTR (위치)
Tooltip – ATTR (위치)
ATTR (진원시)

기

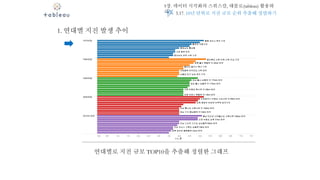

연대별로 지진 규모 TOP10을 추출해 정렬한 그래프
