МАШИНИ ТА ОБЛАДНАННЯ У
ПЕРЕРОБНИХ ПІДПРИЄМСТВАХ
ЛЕКЦІЯ №7: «ТЕХНОЛОГІЧНЕ ОБЛАДНАННЯ ДЛЯ
ПОДРІБНЕННЯ М’ЯСА ТА ШПИКУ»

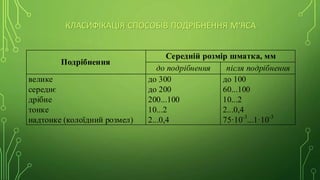

КЛАСИФІКАЦІЯ СПОСОБІВ ПОДРІБНЕННЯ М’ЯСА
Подрібнення
Середній розмір шматка, мм
до подрібнення після подрібнення
велике
середнє
дрібне
тонке
надтонке (колоїдний розмел)
до 300
до 200
200...100
10...2
2...0,4
до 100
60...100
10...2
2...0,4
75·10-3
...1·10-3

МАШИНИ ДЛЯ ПЛАСТУВАННЯ І ЗНЯТТЯ ШКУРКИ ЗІ ШПИКУ

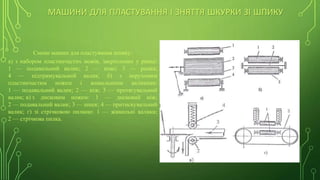

Схеми машин для пластування шпику:
а) з набором пластинчастих ножів, закріплених у рамці:
1 — подавальний валик; 2 — ножі; 3 — рамка;
4 — підтримувальний валик; б) з нерухомим
пластинчастим ножем і живильними валиками:
1 — подавальний валик; 2 — ніж; 3 — протягувальний
валик; в) з дисковим ножем: 1 — дисковий ніж;
2 — подавальний валик; 3 — шнек; 4 — притискувальний
валик; г) зі стрічковою пилкою: 1 — живильні валики;
2 — стрічкова пилка.

МАШИНИ ДЛЯ ПЛАСТУВАННЯ І ЗНЯТТЯ ШКУРКИ ЗІ ШПИКУ

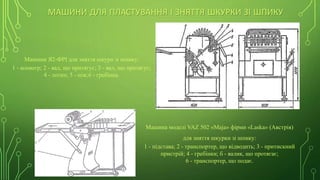

Машини Я2-ФРІ для зняття шкури зі шпику:
1 - конвеєр; 2 - вал, що притягує; 3 - вал, що притягує;
4 - лотки; 5 - ніж;6 - гребінка.
Машина моделі VAZ 502 «Maja» фірми «Laska» (Австрія)
для зняття шкурки зі шпику:
1 - підстава; 2 - транспортер, що відводить; 3 - притискний
пристрій; 4 - гребінки; б - валик, що протягає;
6 - транспортер, що подає.

МАШИНИ ДЛЯ РІЗАННЯ ШПИКУ

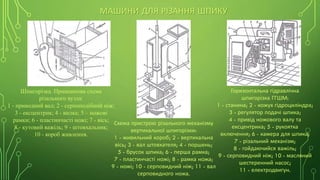

Шпигорізка. Принципова схема
різального вузла:
1 - приводний вал; 2 - серпоподібний ніж;
3 - ексцентрик; 4 - вилка; 5 – ножові
рамки; 6 - пластинчасті ножі; 7 - вісь;
8 - кутовий важіль; 9 - штовхальник;
10 - короб живлення.
Схема пристрою різального механізму
вертикальної шпигорізки:
1 - живильний короб; 2 - вертикальна
вісь; 3 - вал штовхателя; 4 - поршень;
5 - брусок шпика; 6 - перша рамка;
7 - пластинчасті ножі; 8 - рамка ножа;
9 - ножі; 10 - серповидний ніж; 11 - вал
серповидного ножа.
Горизонтальна гідравлічна
шпигорізка ГГШМ:
1 - станина; 2 - кожух гідроциліндра;
3 - регулятор подачі шпика;
4 - привід ножового валу та
ексцентрика; 5 - рукоятка
включення; 6 - камера для шпика;
7 - різальний механізм;
8 - гойдаючийся важіль;
9 - серповидний ніж; 10 - масляний
шестеренний насос;
11 - електродвигун.

ВОВЧКИ

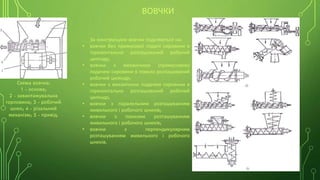

Схема вовчка:
1 - основа;
2 - завантажувальна
горловина; 3 - робочий
шнек; 4 - різальний
механізм; 5 - привід.
За конструкцією вовчки поділяються на:
• вовчки без примусової подачі сировини в
горизонтально розташований робочий
циліндр;
• вовчки з механічною (примусовою)
подачею сировини в похило розташований
робочий циліндр;
• вовчки з механічною подачею сировини в
горизонтально розташований робочий
циліндр;
• вовчки з паралельним розташуванням
живильного і робочого шнеків;
• вовчки з похилим розташуванням
живильного і робочого шнеків;
• вовчки з перпендикулярним
розташуванням живильного і робочого
шнеків.

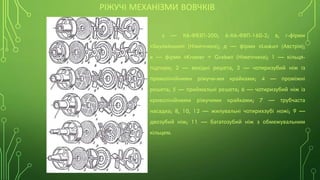

РІЖУЧІ МЕХАНІЗМИ ВОВЧКІВ
а — К6-ФВЗП-200; 6-К6-ФВП-160-2; в, г-фірми
«Seydelmann» (Німеччина); д — фірми «Laska» (Австрія);
e — фірми «Kramer + Grebe» (Німеччина); 1 — кільця-
підпори; 2 — вихідні решета, 3 — чотиризубий ніж із
прямолінійними ріжучи-ми крайками; 4 — проміжні
решета; 5 — приймальні решета; 6 — чотиризубий ніж із
криволінійними ріжучими крайками; 7 — трубчаста
насадка; 8, 10, 12 — жилувальні чотирихзубі ножі; 9 —
двозубий ніж; 11 — багатозубий ніж з обмежувальним
кільцем.

МОДУЛЬНИЙ АГРЕГАТ

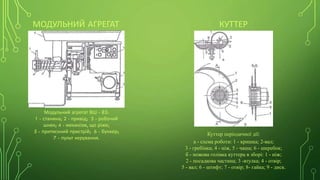

Модульний агрегат ВШ - 82:
1 - станина; 2 - привід; 3 - робочий
шнек; 4 - механізм, що ріже;
5 - притискний пристрій; 6 - бункер;
7 - пульт керування.
КУТТЕР
Куттер періодичної дії:
а - схема роботи: 1 - кришка; 2-вал;
3 - гребінка; 4 - ніж, 5 - чаша; 6 - шкребок;
б - ножова голівка куттера в зборі: 1 - ніж;
2 - посадкова частина; 3 -втулка; 4 - отвір;
5 - вал; 6 - штифт; 7 - отвір; 8- гайка; 9 - диск.
