- 1. PERHITUNGAN DAN METODE PELAKSANAAN PONDASI SUMURAN PADA PROYEK PEMBANGUNAN JEMBATAN AEK SIMARE TAPANULI UTARA PROVINSI SUMATERA UTARA LAPORAN Ditulis untuk Menyelesaikan Mata Kuliah Tugas Akhir Semester IV Pendidikan Program Diploma III oleh: EVA ANGGELIA TAMPUBOLON RICKI DANIEL S NIM. 1105023307 NIM. 1105023315 PROGRAM STUDI TEKNIK SIPIL JURUSAN TEKNIK SIPIL POLITEKNIK NEGERI MEDAN MEDAN 2013

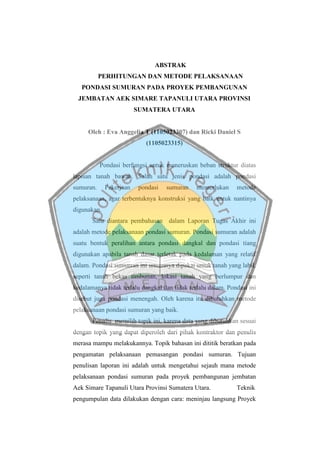

- 2. ABSTRAK PERHITUNGAN DAN METODE PELAKSANAAN PONDASI SUMURAN PADA PROYEK PEMBANGUNAN JEMBATAN AEK SIMARE TAPANULI UTARA PROVINSI SUMATERA UTARA Oleh : Eva Anggelia T (1105023307) dan Ricki Daniel S (1105023315) Pondasi berfungsi untuk meneruskan beban struktur diatas lapisan tanah bawah. Salah satu jenis pondasi adalah pondasi sumuran. Pekerjaan pondasi sumuran memerlukan metode pelaksanaan, agar terbentuknya konstruksi yang baik untuk nantinya digunakan. Satu diantara pembahasan dalam Laporan Tugas Akhir ini adalah metode pelaksanaan pondasi sumuran. Pondasi sumuran adalah suatu bentuk peralihan antara pondasi dangkal dan pondasi tiang digunakan apabila tanah dasar terletak pada kedalaman yang relatif dalam. Pondasi sumurran ini umumnya dipakai untuk tanah yang labil, seperti tanah bekas timbunan, lokasi tanah yang berlumpur dan kedalamanya tidak terlalu dangkal dan tidak terlalu dalam. Pondasi ini disebut juga pondasi menengah. Oleh karena itu dibutuhkan metode pelaksanaan pondasi sumuran yang baik. Penulis memilih topik ini, karena data yang dibutuhkan sesuai dengan topik yang dapat diperoleh dari pihak kontraktor dan penulis merasa mampu melakukannya. Topik bahasan ini dititik beratkan pada pengamatan pelaksanaan pemasangan pondasi sumuran. Tujuan penulisan laporan ini adalah untuk mengetahui sejauh mana metode pelaksanaan pondasi sumuran pada proyek pembangunan jembatan Aek Simare Tapanuli Utara Provinsi Sumatera Utara. Teknik pengumpulan data dilakukan dengan cara: meninjau langsung Proyek

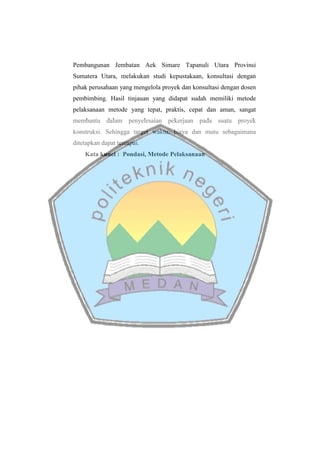

- 3. Pembangunan Jembatan Aek Simare Tapanuli Utara Provinsi Sumatera Utara, melakukan studi kepustakaan, konsultasi dengan pihak perusahaan yang mengelola proyek dan konsultasi dengan dosen pembimbing. Hasil tinjauan yang didapat sudah memiliki metode pelaksanaan metode yang tepat, praktis, cepat dan aman, sangat membantu dalam penyelesaian pekerjaan pada suatu proyek konstruksi. Sehingga target waktu, biaya dan mutu sebagaimana ditetapkan dapat tercapai. Kata kunci : Pondasi, Metode Pelaksanaan

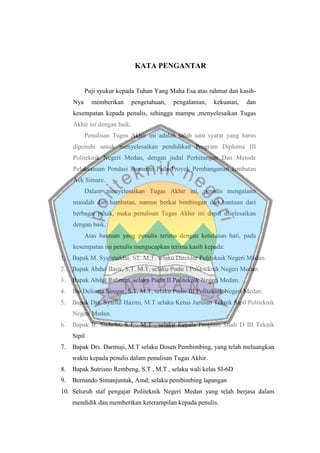

- 4. KATA PENGANTAR Puji syukur kepada Tuhan Yang Maha Esa atas rahmat dan kasih- Nya memberikan pengetahuan, pengalaman, kekuatan, dan kesempatan kepada penulis, sehingga mampu ,menyelesaikan Tugas Akhir ini dengan baik. Penulisan Tugas Akhir ini adalah salah satu syarat yang harus dipenuhi untuk menyelesaikan pendidikan Program Diploma III Politeknik Negeri Medan, dengan judul Perhitungan Dan Metode Pelaksanaan Pondasi Sumuran Pada Proyek Pembangunan Jembatan Aek Simare. Dalam menyelesaikan Tugas Akhir ini, penulis mengalami masalah dan hambatan, namun berkat bimbingan dan bantuan dari berbagai pihak, maka penulisan Tugas Akhir ini dapat diselesaikan dengan baik. Atas bantuan yang penulis terima dengan ketulusan hati, pada kesempatan ini penulis mengucapkan terima kasih kepada: 1. Bapak M. Syahruddin, ST. M.T, selaku Direktur Politeknik Negeri Medan. 2. Bapak Abdul Basir, S.T. M.T, selaku Pudir I Polikteknik Negeri Medan. 3. Bapak Abdul Rahman, selaku Pudir II Politeknik Negeri Medan. 4. Ibu Delisma Siregar, S.T. M.T, selaku Pudir III Politeknik Negeri Medan. 5. Bapak Drs. Syaiful Hazmi, M.T selaku Ketua Jurusan Teknik Sipil Politeknik Negeri Medan. 6. Bapak Ir. Sudarto, S.T . M.T , selaku Kepala Program Studi D III Teknik Sipil 7. Bapak Drs. Darmuji, M.T selaku Dosen Pembimbing, yang telah meluangkan waktu kepada penulis dalam penulisan Tugas Akhir. 8. Bapak Sutrisno Rembeng, S.T , M.T , selaku wali kelas SI-6D 9. Bernando Simanjuntak, Amd; selaku pembimbing lapangan 10. Seluruh staf pengajar Politeknik Negeri Medan yang telah berjasa dalam mendidik dan memberikan keterampilan kepada penulis.

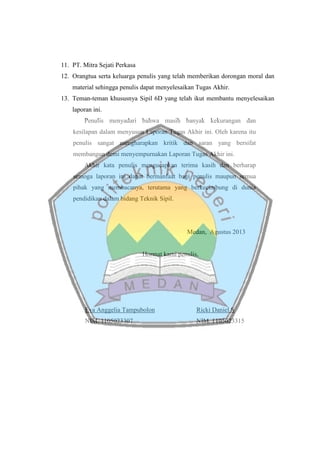

- 5. 11. PT. Mitra Sejati Perkasa 12. Orangtua serta keluarga penulis yang telah memberikan dorongan moral dan material sehingga penulis dapat menyelesaikan Tugas Akhir. 13. Teman-teman khususnya Sipil 6D yang telah ikut membantu menyelesaikan laporan ini. Penulis menyadari bahwa masih banyak kekurangan dan kesilapan dalam menyusun Laporan Tugas Akhir ini. Oleh karena itu penulis sangat mengharapkan kritik dan saran yang bersifat membangun demi menyempurnakan Laporan Tugas Akhir ini. Akhir kata penulis mengucapkan terima kasih dan berharap semoga laporan ini dapat bermanfaat bagi penulis maupun semua pihak yang membacanya, terutama yang berkecimbung di dunia pendidikan dalam bidang Teknik Sipil. Medan, Agustus 2013 Hormat kami penulis, Eva Anggelia Tampubolon NIM. 1105023307 NIM. 1105023315 Ricki Daniel S

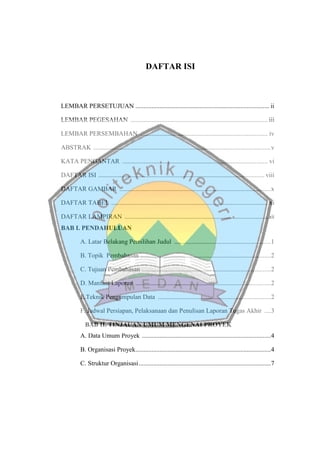

- 6. DAFTAR ISI LEMBAR PERSETUJUAN ................................................................................... ii LEMBAR PEGESAHAN ..................................................................................... iii LEMBAR PERSEMBAHAN ............................................................................... iv ABSTRAK ..............................................................................................................v KATA PENGANTAR .......................................................................................... vi DAFTAR ISI ....................................................................................................... viii DAFTAR GAMBAR ..............................................................................................x DAFTAR TABEL ................................................................................................. xi DAFTAR LAMPIRAN .................................................................................................xii BAB I. PENDAHULUAN A. Latar Belakang Pemilihan Judul ............................................................1 B. Topik Pembahasan .................................................................................2 C. Tujuan Pembahasan ................................................................................2 D. Manfaat Laporan ....................................................................................2 E.Teknik Pengumpulan Data ......................................................................2 F. Jadwal Persiapan, Pelaksanaan dan Penulisan Laporan Tugas Akhir ....3 BAB II. TINJAUAN UMUM MENGENAI PROYEK A. Data Umum Proyek ................................................................................4 B. Organisasi Proyek....................................................................................4 C. Struktur Organisasi..................................................................................7

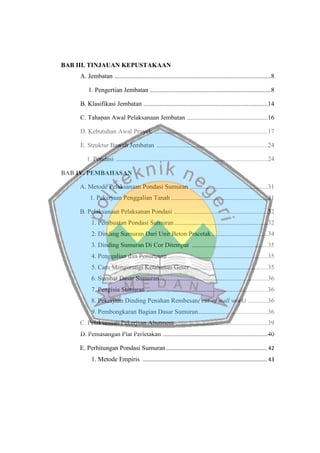

- 7. BAB III. TINJAUAN KEPUSTAKAAN A. Jembatan .................................................................................................8 1. Pengertian Jembatan ...........................................................................8 B. Klasifikasi Jembatan .............................................................................14 C. Tahapan Awal Pelaksanaan Jembatan ..................................................16 D. Kebutuhan Awal Proyek ......................................................................17 E. Struktur Bawah Jembatan .....................................................................24 1. Pondasi ..............................................................................................24 BAB IV. PEMBAHASAN A. Metode Pelaksanaan Pondasi Sumuran ................................................31 1. Pekerjaan Penggalian Tanah ............................................................31 B. Pelaksanaan Pelaksanan Pondasi ..........................................................32 1. Pembuatan Pondasi Sumuran..........................................................32 2. Dinding Sumuran Dari Unit Beton Pracetak...................................34 3. Dinding Sumuran Di Cor Ditempat ...............................................35 4. Penggalian dan Penurunan ..............................................................35 5. Cara Mengurangi Ketahanan Geser ................................................35 6. Sumbat Dasar Sumuran...................................................................36 7. Pengisia Sumuran ...........................................................................36 8. Pekerjaan Dinding Penahan Rembesan( cut-of wall work) ............36 9. Pembongkaran Bagian Dasar Sumuran...........................................36 C. Pelaksanaan Pekerjaan Abutment .........................................................39 D. Pemasangan Plat Perletakan .................................................................40 E. Perhitungan Pondasi Sumuran.................................................................... 42 1. Metode Empiris .................................................................................... 43

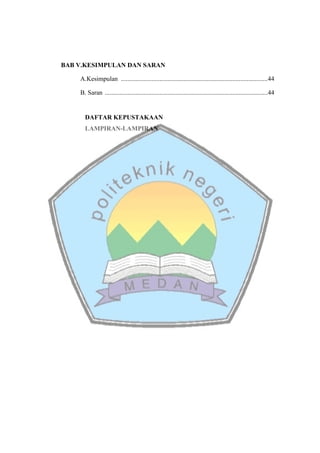

- 8. BAB V.KESIMPULAN DAN SARAN A.Kesimpulan ...........................................................................................44 B. Saran .....................................................................................................44 DAFTAR KEPUSTAKAAN LAMPIRAN-LAMPIRAN

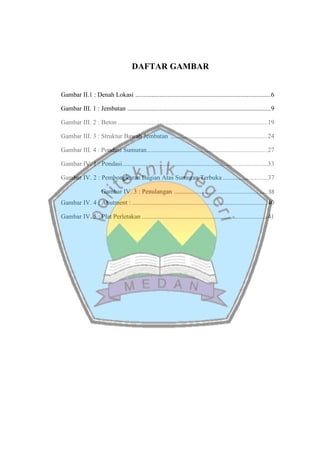

- 9. DAFTAR GAMBAR Gambar II.1 : Denah Lokasi ....................................................................................6 Gambar III. 1 : Jembatan .........................................................................................9 Gambar III. 2 : Beton .............................................................................................19 Gambar III. 3 : Struktur Bawah Jembatan ............................................................24 Gambar III. 4 : Pondasi Sumuran...........................................................................27 Gambar IV. 1 : Pondasi..........................................................................................33 Gambar IV. 2 : Pembongkaran Bagian Atas Sumuran Terbuka............................37 Gambar IV. 3 : Penulangan ..........................................................38 Gambar IV. 4 : Abutment : ....................................................................................40 Gambar IV. 5 : Plat Perletakan ..............................................................................41

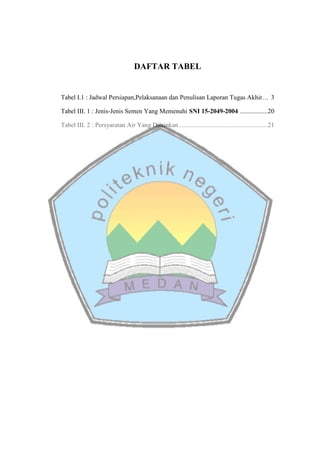

- 10. DAFTAR TABEL Tabel I.1 : Jadwal Persiapan,Pelaksanaan dan Penulisan Laporan Tugas Akhir 3 Tabel III. 1 : Jenis-Jenis Semen Yang Memenuhi SNI 15-2049-2004 .................20 Tabel III. 2 : Persyaratan Air Yang Diizinkan.......................................................21

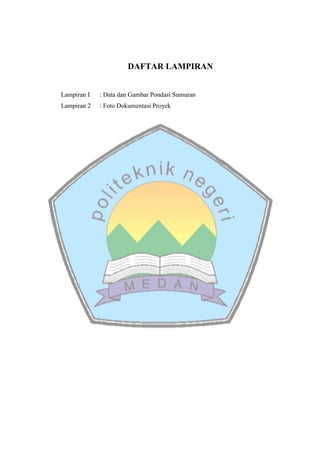

- 11. DAFTAR LAMPIRAN Lampiran I : Data dan Gambar Pondasi Sumuran Lampiran 2 : Foto Dokumentasi Proyek

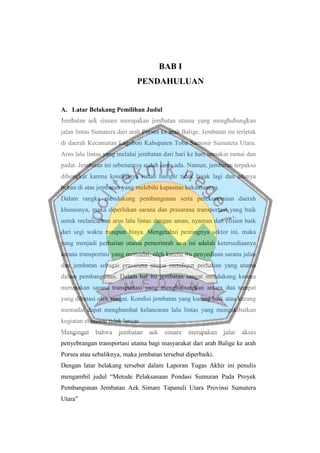

- 12. BAB I PENDAHULUAN A. Latar Belakang Pemilihan Judul Jembatan aek simare merupakan jembatan utama yang menghubungkan jalan lintas Sumatera dari arah Porsea ke arah Balige. Jembatan ini terletak di daerah Kecamatan Laguboti Kabupaten Toba Samosir Sumatera Utara. Arus lalu lintas yang melalui jembatan dari hari ke hari semakin ramai dan padat. Jembatan ini sebenarnya sudah lama ada. Namun, jembatan terpaksa dibongkar karena kondisinya sudah hampir tidak layak lagi dan adanya beban di atas jembatan yang melebihi kapasitas kekuatannya. Dalam rangka mendukung pembangunan serta perekonomian daerah khususnya, maka diperlukan sarana dan prasarana transportasi yang baik untuk melancarkan arus lalu lintas dengan aman, nyaman dan efisien baik dari segi waktu maupun biaya. Mengetahui pentingnya sektor ini, maka yang menjadi perhatian utama pemerintah saat ini adalah ketersediaanya sarana transportasi yang memadai, oleh karena itu penyediaan sarana jalan dan jembatan sebagai prasarana utama mendapat perhatian yang utama dalam pembangunan. Dalam hal ini jembatan sangat mendukung karena merupakan sarana transportasi yang menghubungkan antara dua tempat yang dibatasi oleh sungai. Kondisi jembatan yang kurang baik atau kurang memadai dapat menghambat kelancaran lalu lintas yang mengakibatkan kegiatan ekonomi tidak lancar. Mengingat bahwa jembatan aek simare merupakan jalur akses penyebrangan transportasi utama bagi masyarakat dari arah Balige ke arah Porsea atau sebaliknya, maka jembatan tersebut diperbaiki. Dengan latar belakang tersebut dalam Laporan Tugas Akhir ini penulis mengambil judul Metode Pelaksanaan Pondasi Sumuran Pada Proyek Pembangunan Jembatan Aek Simare Tapanuli Utara Provinsi Sumatera Utara

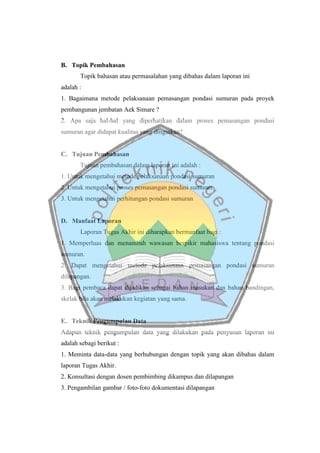

- 13. B. Topik Pembahasan Topik bahasan atau permasalahan yang dibahas dalam laporan ini adalah : 1. Bagaimana metode pelaksanaan pemasangan pondasi sumuran pada proyek pembangunan jembatan Aek Simare ? 2. Apa saja hal-hal yang diperhatikan dalam proses pemasangan pondasi sumuran agar didapat kualitas yang dinginkan? C. Tujuan Pembahasan Tujuan pembahasan dalam laporan ini adalah : 1. Untuk mengetahui metode pelaksanaan pondasi sumuran 2. Untuk mengetahui proses pemasangan pondasi sumuran 3. Untuk mengetahui perhitungan pondasi sumuran D. Manfaat Laporan Laporan Tugas Akhir ini diharapkan bermanfaat bagi : 1. Memperluas dan menambah wawasan berpikir mahasiswa tentang pondasi sumuran. 2. Dapat mengetahui metode pelaksanaan pemasangan pondasi sumuran dilapangan. 3. Bagi pembaca dapat dijadikan sebagai bahan masukan dan bahan bandingan, skelak bila akan melakukan kegiatan yang sama. E. Teknik Pengumpulan Data Adapun teknik pengumpulan data yang dilakukan pada penyusun laporan ini adalah sebagi berikut : 1. Meminta data-data yang berhubungan dengan topik yang akan dibahas dalam laporan Tugas Akhir. 2. Konsultasi dengan dosen pembimbing dikampus dan dilapangan 3. Pengambilan gambar / foto-foto dokumentasi dilapangan

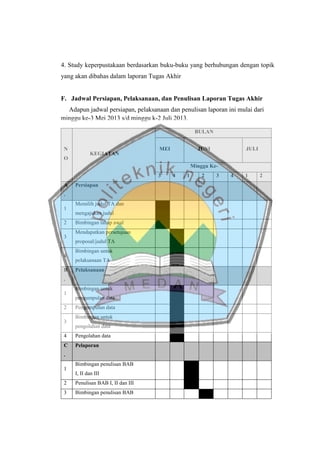

- 14. 4. Study keperpustakaan berdasarkan buku-buku yang berhubungan dengan topik yang akan dibahas dalam laporan Tugas Akhir F. Jadwal Persiapan, Pelaksanaan, dan Penulisan Laporan Tugas Akhir Adapun jadwal persiapan, pelaksanaan dan penulisan laporan ini mulai dari minggu ke-3 Mei 2013 s/d minggu k-2 Juli 2013. N O KEGIATAN BULAN MEI JUNI JULI Minggu Ke- 3 4 1 2 3 4 1 2 A . Persiapan 1 Memilih judul TA dan mengajukan judul 2 Bimbingan tahap awal 3 Mendapatkan persetujuan proposal/judul TA 4 Bimbingan untuk pelaksanaan TA B . Pelaksanaan 1 Bimbingan untuk pengumpulan data 2 Pengumpulan data 3 Bimbingan untuk pengolahan data 4 Pengolahan data C . Pelaporan 1 Bimbingan penulisan BAB I, II dan III 2 Penulisan BAB I, II dan III 3 Bimbingan penulisan BAB

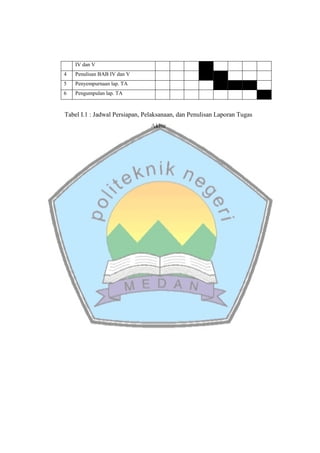

- 15. IV dan V 4 Penulisan BAB IV dan V 5 Penyempurnaan lap. TA 6 Pengumpulan lap. TA Tabel I.1 : Jadwal Persiapan, Pelaksanaan, dan Penulisan Laporan Tugas Akhir
