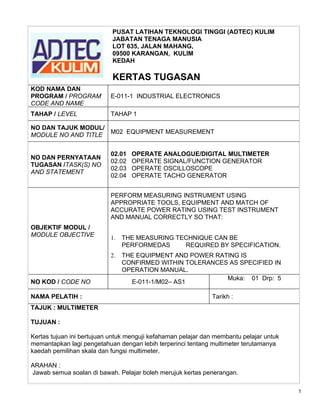

- 1. PUSAT LATIHAN TEKNOLOGI TINGGI (ADTEC) KULIM JABATAN TENAGA MANUSIA LOT 635, JALAN MAHANG, 09500 KARANGAN, KULIM KEDAH KERTAS TUGASAN KOD NAMA DAN PROGRAM / PROGRAM E-011-1 INDUSTRIAL ELECTRONICS CODE AND NAME TAHAP / LEVEL TAHAP 1 NO DAN TAJUK MODUL/ MODULE NO AND TITLE M02 EQUIPMENT MEASUREMENT 02.01 OPERATE ANALOGUE/DIGITAL MULTIMETER NO DAN PERNYATAAN 02.02 OPERATE SIGNAL/FUNCTION GENERATOR TUGASAN /TASK(S) NO 02.03 OPERATE OSCILLOSCOPE AND STATEMENT 02.04 OPERATE TACHO GENERATOR PERFORM MEASURING INSTRUMENT USING APPROPRIATE TOOLS, EQUIPMENT AND MATCH OF ACCURATE POWER RATING USING TEST INSTRUMENT AND MANUAL CORRECTLY SO THAT: OBJEKTIF MODUL / MODULE OBJECTIVE 1. THE MEASURING TECHNIQUE CAN BE PERFORMEDAS REQUIRED BY SPECIFICATION. 2. THE EQUIPMENT AND POWER RATING IS CONFIRMED WITHIN TOLERANCES AS SPECIFIED IN OPERATION MANUAL. Muka: 01 Drp: 5 NO KOD / CODE NO E-011-1/M02 AS1 NAMA PELATIH : Tarikh : TAJUK : MULTIMETER TUJUAN : Kertas tujuan ini bertujuan untuk menguji kefahaman pelajar dan membantu pelajar untuk memantapkan lagi pengetahuan dengan lebih terperinci tentang multimeter terutamanya kaedah pemilihan skala dan fungsi multimeter. ARAHAN : Jawab semua soalan di bawah. Pelajar boleh merujuk kertas penerangan. 1

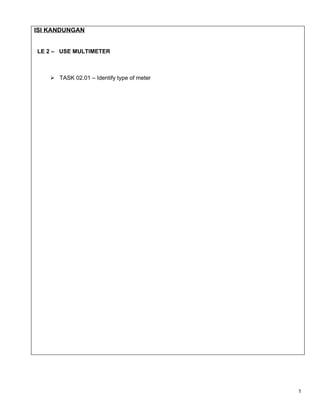

- 2. ISI KANDUNGAN LE 2 USE MULTIMETER TASK 02.01 Identify type of meter 1

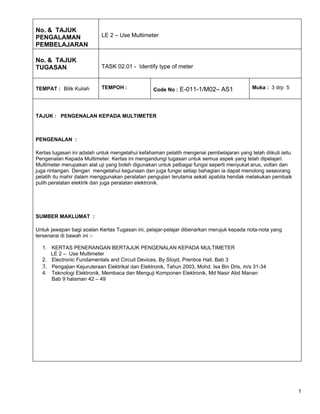

- 3. No. & TAJUK PENGALAMAN LE 2 Use Multimeter PEMBELAJARAN No. & TAJUK TUGASAN TASK 02.01 - Identify type of meter TEMPAT : Bilik Kuliah TEMPOH : Code No : E-011-1/M02 AS1 Muka : 3 drp 5 TAJUK : PENGENALAN KEPADA MULTIMETER PENGENALAN : Kertas tugasan ini adalah untuk mengetahui kefahaman pelatih mengenai pembelajaran yang telah diikuti iaitu Pengenalan Kepada Multimeter. Kertas ini mengandungi tugasan untuk semua aspek yang telah dipelajari. Multimeter merupakan alat uji yang boleh digunakan untuk pelbagai fungsi seperti menyukat arus, voltan dan juga rintangan. Dengan mengetahui kegunaan dan juga fungsi setiap bahagian ia dapat menolong seseorang pelatih itu mahir dalam menggunakan peralatan pengujian terutama sekali apabila hendak melakukan pembaik pulih peralatan elektrik dan juga peralatan elektronik. SUMBER MAKLUMAT : Untuk jawapan bagi soalan Kertas Tugasan ini, pelajar-pelajar dibenarkan merujuk kepada nota-nota yang tersenarai di bawah ini :- 1. KERTAS PENERANGAN BERTAJUK PENGENALAN KEPADA MULTIMETER LE 2 Use Multimeter 2. Electronic Fundamentals and Circuit Devices, By Sloyd, Prentice Hall, Bab 3 3. Pengajian Kejuruteraan Elektrikal dan Elektronik, Tahun 2003, Mohd. Isa Bin Dris, m/s 31-34 4. Teknologi Elektronik, Membaca dan Menguji Komponen Elektronik, Md Nasir Abd Manan Bab 9 halaman 42 49 1

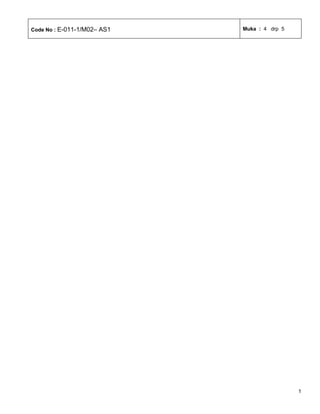

- 4. Code No : E-011-1/M02 AS1 Muka : 4 drp 5 1
- 5. TUGASAN: BAHAGIAN A Jawab semua soalan dengan jawapan yang tepat. 1. Takrifkan multimeter. ____________________________________________________________________ _____________________________________________________________________ ( 2 markah ) 2. Sebutkan 2 jenis multimeter. i. ______________________________________________ ii. ______________________________________________ ( 2 markah ) 3. Kerintangan di sukat dalam julat ________________________ ( 1 markah ) BAHAGIAN B : PADANAN Padankan pokok soalan di sebelah kiri dengan kenyataan jawapan di sebelah kanan mengikut jawapan yang sesuai. 1. me ng am bil nila i ba ca an __ __ __ __ A. T B. S 1
- 6. Code No : E-011-1/M02 AS1 Muka : 5 drp 5 BAHAGIAN C : PENGECAMAN Namakan bahagian-bahagian yang telah ditandakan dengan jawapan yang tepat. i. ii. iii. i. _________________________________________ ii. _________________________________________ iii. _________________________________________ 1
