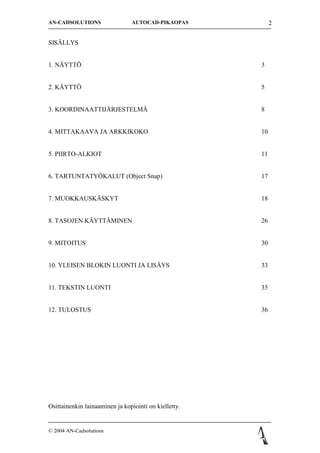

SIS?LLYS

1. N?YTT? 3

2. K?YTT? 5

3. KOORDINAATTIJ?RJESTELM? 8

4. MITTAKAAVA JA ARKKIKOKO 10

5. PIIRTO-ALKIOT 11

6. TARTUNTATY?KALUT (Object Snap) 17

7. MUOKKAUSK?SKYT 18

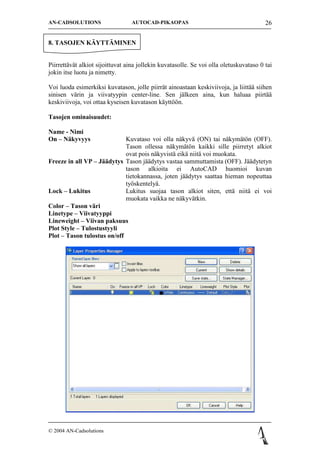

8. TASOJEN K?YTT?MINEN 26

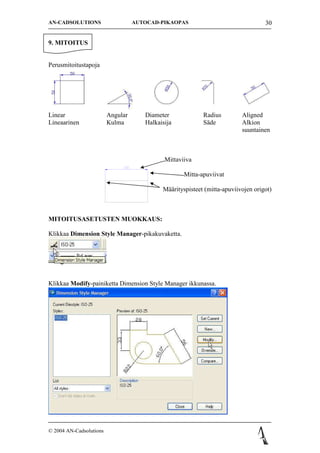

9. MITOITUS 30

10. YLEISEN BLOKIN LUONTI JA LIS?YS 33

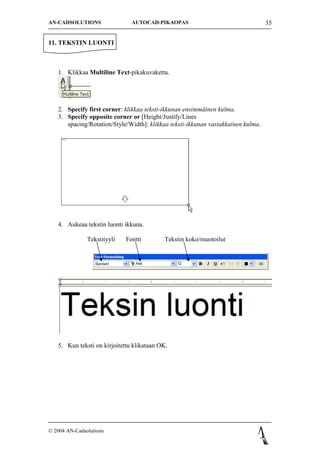

11. TEKSTIN LUONTI 35

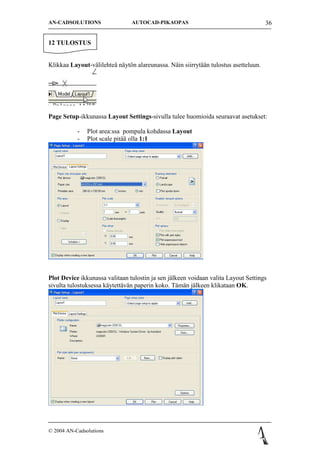

12. TULOSTUS 36

Osittainenkin lainaaminen ja kopiointi on kielletty.

? 2004 AN-Cadsolutions


1. N?YTT?

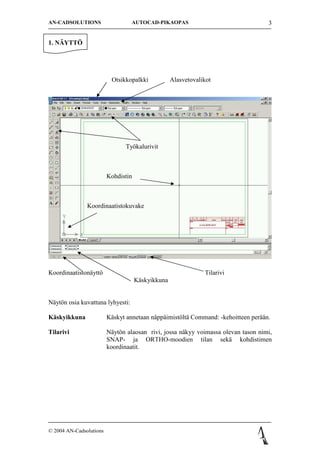

Otsikkopalkki Alasvetovalikot

Ty?kalurivit

Kohdistin

Koordinaatistokuvake

Koordinaatiston?ytt? Tilarivi
K?skyikkuna

N?yt?n osia kuvattuna lyhyesti:

K?skyikkuna K?skyt annetaan n?pp?imist?lt? Command: -kehoitteen per??n.

Tilarivi N?yt?n alaosan rivi, jossa n?kyy voimassa olevan tason nimi,
SNAP- ja ORTHO-moodien tilan sek? kohdistimen
koordinaatit.

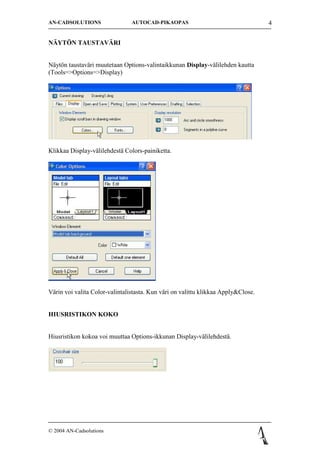

N?YT?N TAUSTAV?RI

N?yt?n taustav?ri muutetaan Options-valintaikkunan Display-v?lilehden kautta
(Tools=>Options=>Display)

Klikkaa Display-v?lilehdest? Colors-painiketta.

V?rin voi valita Color-valintalistasta. Kun v?ri on valittu klikkaa Apply&Close.

HIUSRISTIKON KOKO

Hiusristikon kokoa voi muuttaa Options-ikkunan Display-v?lilehdest?.



2. K?YTT?

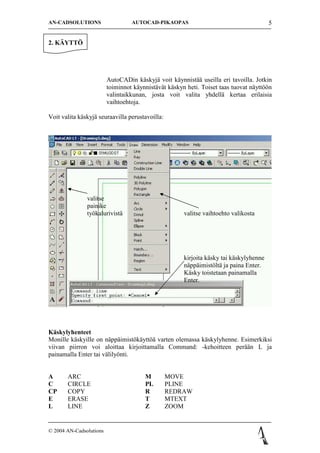

AutoCADin k?skyj? voit k?ynnist?? useilla eri tavoilla. Jotkin
toiminnot k?ynnist?v?t k?skyn heti. Toiset taas tuovat n?ytt??n
valintaikkunan, josta voit valita yhdell? kertaa erilaisia
vaihtoehtoja.

Voit valita k?skyj? seuraavilla perustavoilla:

valitse
painike
ty?kalurivist? valitse vaihtoehto valikosta

kirjoita k?sky tai k?skylyhenne
n?pp?imist?lt? ja paina Enter.
K?sky toistetaan painamalla
Enter.

K?skylyhenteet
Monille k?skyille on n?pp?imist?k?ytt?? varten olemassa k?skylyhenne. Esimerkiksi
viivan piirron voi aloittaa kirjoittamalla Command: -kehoitteen per??n L ja
painamalla Enter tai v?lily?nti.

A ARC M MOVE
C CIRCLE PL PLINE
CP COPY R REDRAW
E ERASE T MTEXT
L LINE Z ZOOM



STARTUP-IKKUNA

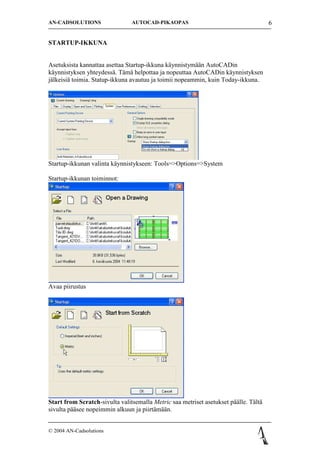

Asetuksista kannattaa asettaa Startup-ikkuna k?ynnistym??n AutoCADin
k?ynnistyksen yhteydess?. T?m? helpottaa ja nopeuttaa AutoCADin k?ynnistyksen
j?lkeisi? toimia. Statup-ikkuna avautuu ja toimii nopeammin, kuin Today-ikkuna.

Startup-ikkunan valinta k?ynnistykseen: Tools=>Options=>System

Startup-ikkunan toiminnot:

Avaa piirustus

Start from Scratch-sivulta valitsemalla Metric saa metriset asetukset p??lle. T?lt?
sivulta p??see nopeimmin alkuun ja piirt?m??n.

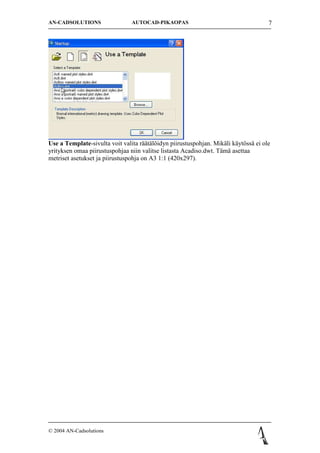

Use a Template-sivulta voit valita r??t?l?idyn piirustuspohjan. Mik?li k?yt?ss? ei ole
yrityksen omaa piirustuspohjaa niin valitse listasta Acadiso.dwt. T?m? asettaa
metriset asetukset ja piirustuspohja on A3 1:1 (420x297).

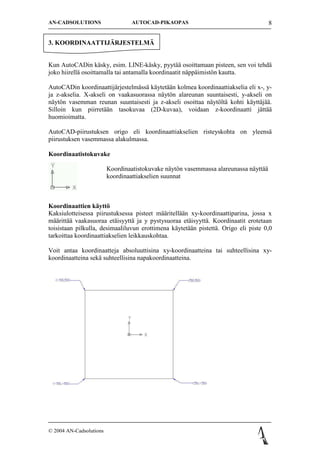

3. KOORDINAATTIJ?RJESTELM?

Kun AutoCADin k?sky, esim. LINE-k?sky, pyyt?? osoittamaan pisteen, sen voi tehd?
joko hiirell? osoittamalla tai antamalla koordinaatit n?pp?imist?n kautta.

AutoCADin koordinaattij?rjestelm?ss? k?ytet??n kolmea koordinaattiakselia eli x-, y-
ja z-akselia. X-akseli on vaakasuorassa n?yt?n alareunan suuntaisesti, y-akseli on
n?yt?n vasemman reunan suuntaisesti ja z-akseli osoittaa n?yt?lt? kohti k?ytt?j??.
Silloin kun piirret??n tasokuvaa (2D-kuvaa), voidaan z-koordinaatti j?tt??
huomioimatta.

AutoCAD-piirustuksen origo eli koordinaattiakselien risteyskohta on yleens?
piirustuksen vasemmassa alakulmassa.

Koordinaatistokuvake

Koordinaatistokuvake n?yt?n vasemmassa alareunassa n?ytt??
koordinaattiakselien suunnat

Koordinaattien k?ytt?
Kaksiulotteisessa piirustuksessa pisteet m??ritell??n xy-koordinaattiparina, jossa x
m??ritt?? vaakasuoraa et?isyytt? ja y pystysuoraa et?isyytt?. Koordinaatit erotetaan
toisistaan pilkulla, desimaaliluvun erottimena k?ytet??n pistett?. Origo eli piste 0,0
tarkoittaa koordinaattiakselien leikkauskohtaa.

Voit antaa koordinaatteja absoluuttisina xy-koordinaatteina tai suhteellisina xy-
koordinaatteina sek? suhteellisina napakoordinaatteina.

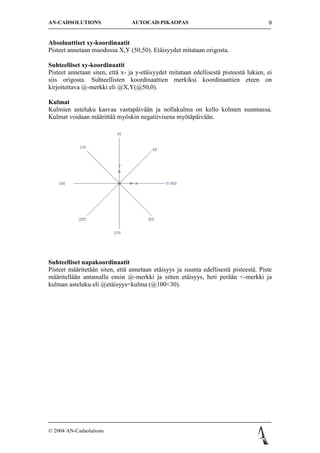

Absoluuttiset xy-koordinaatit
Pisteet annetaan muodossa X,Y (50,50). Et?isyydet mitataan origosta.

Suhteelliset xy-koordinaatit
Pisteet annetaan siten, ett? x- ja y-et?isyydet mitataan edellisest? pisteest? lukien, ei
siis origosta. Suhteellisten koordinaattien merkiksi koordinaattien eteen on
kirjoitettava @-merkki eli @X,Y(@50,0).

Kulmat
Kulmien asteluku kasvaa vastap?iv??n ja nollakulma on kello kolmen suunnassa.
Kulmat voidaan m??ritt?? my?skin negatiivisena my?t?p?iv??n.

Suhteelliset napakoordinaatit
Pisteet m??ritet??n siten, ett? annetaan et?isyys ja suunta edellisest? pisteest?. Piste
m??ritell??n antamalla ensin @-merkki ja sitten et?isyys, heti per??n <-merkki ja
kulman asteluku eli @et?isyys<kulma (@100<30).

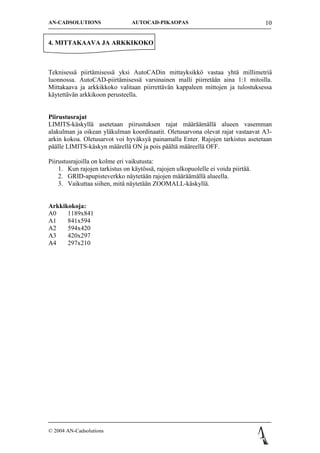

4. MITTAKAAVA JA ARKKIKOKO

Teknisess? piirt?misess? yksi AutoCADin mittayksikk? vastaa yht? millimetri?
luonnossa. AutoCAD-piirt?misess? varsinainen malli piirret??n aina 1:1 mitoilla.
Mittakaava ja arkkikkoko valitaan piirrett?v?n kappaleen mittojen ja tulostuksessa
k?ytett?v?n arkkikoon perusteella.

Piirustusrajat
LIMITS-k?skyll? asetetaan piirustuksen rajat m??r??m?ll? alueen vasemman
alakulman ja oikean yl?kulman koordinaatit. Oletusarvona olevat rajat vastaavat A3-
arkin kokoa. Oletusarvot voi hyv?ksy? painamalla Enter. Rajojen tarkistus asetetaan
p??lle LIMITS-k?skyn m??rell? ON ja pois p??lt? m??reell? OFF.

Piirustusrajoilla on kolme eri vaikutusta:
1. Kun rajojen tarkistus on k?yt?ss?, rajojen ulkopuolelle ei voida piirt??.
2. GRID-apupisteverkko n?ytet??n rajojen m??r??m?ll? alueella.
3. Vaikuttaa siihen, mit? n?ytet??n ZOOMALL-k?skyll?.

Arkkikokoja:
A0 1189x841
A1 841x594
A2 594x420
A3 420x297
A4 297x210

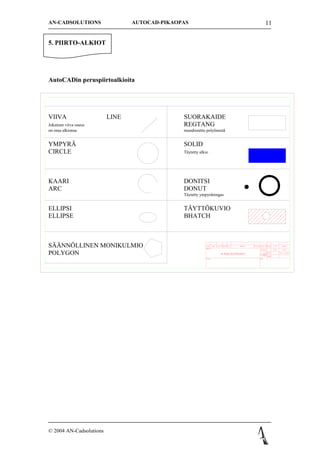

5. PIIRTO-ALKIOT

AutoCADin peruspiirtoalkioita

VIIVA LINE SUORAKAIDE
Jokainen viiva osuus REGTANG
on oma alkionsa muodostettu polylinest?

YMPYR? SOLID
CIRCLE T?ytetty alkio

KAARI DONITSI
ARC DONUT
T?ytetty ympyr?rengas

ELLIPSI T?YTT?KUVIO
ELLIPSE BHATCH

S??NN?LLINEN MONIKULMIO OSA AINE LAATU KOKO KPL
yritys
NIMIKE PITUUS LEVEYSPAKS
SUHDE
V/m3
PVM.
HUOM
NIMI

POLYGON a?kalustekuvat PIIRT
TARK
antti nieminen

tuote nro

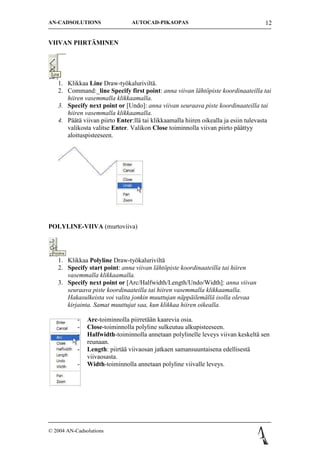

VIIVAN PIIRT?MINEN

1. Klikkaa Line Draw-ty?kalurivilt?.
2. Command:_line Specify first point: anna viivan l?ht?piste koordinaateilla tai
hiiren vasemmalla klikkaamalla.
3. Specify next point or [Undo]: anna viivan seuraava piste koordinaateilla tai
4. P??t? viivan piirto Enter:ll? tai klikkaamalla hiiren oikealla ja esiin tulevasta
valikosta valitse Enter. Valikon Close toiminnolla viivan piirto p??ttyy
aloituspisteeseen.

POLYLINE-VIIVA (murtoviiva)

1. Klikkaa Polyline Draw-ty?kalurivilt?
2. Specify start point: anna viivan l?ht?piste koordinaateilla tai hiiren
vasemmalla klikkaamalla.
3. Specify next point or [Arc/Halfwidth/Length/Undo/Width]: anna viivan
seuraava piste koordinaateilla tai hiiren vasemmalla klikkaamalla.
Hakasulkeista voi valita jonkin muuttujan n?pp?ilem?ll? isolla olevaa
kirjainta. Samat muuttujat saa, kun klikkaa hiiren oikealla.

- Arc-toiminnolla piirret??n kaarevia osia.
- Close-toiminnolla polyline sulkeutuu alkupisteeseen.
- Halfwidth-toiminnolla annetaan polylinelle leveys viivan keskelt? sen
reunaan.
- Length: piirt?? viivaosan jatkaen samansuuntaisena edellisest?
viivaosasta.
- Width-toiminnolla annetaan polyline viivalle leveys.

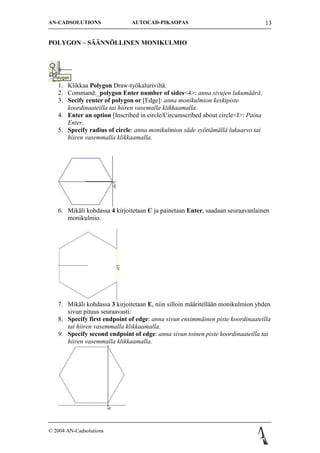

POLYGON – S??NN?LLINEN MONIKULMIO

1. Klikkaa Polygon Draw-ty?kalurivilt?.
2. Command:_polygon Enter number of sides<4>: anna sivujen lukum??r?.
3. Secify center of polygon or [Edge]: anna monikulmion keskipiste
koordinaateilla tai hiiren vasemalla klikkaamalla.
4. Enter an option [Inscribed in circle/Circumscribed about circle<I>: Paina
Enter.
5. Specify radius of circle: anna monikulmion s?de sy?tt?m?ll? lukuarvo tai

6. Mik?li kohdassa 4 kirjoitetaan C ja painetaan Enter, saadaan seuraavanlainen
monikulmio.

7. Mik?li kohdassa 3 kirjoitetaan E, niin silloin m??ritell??n monikulmion yhden
sivun pituus seuraavasti:
8. Specify first endpoint of edge: anna sivun ensimm?inen piste koordinaateilla
tai hiiren vasemmalla klikkaamalla.
9. Specify second endpoint of edge: anna sivun toinen piste koordinaateilla tai

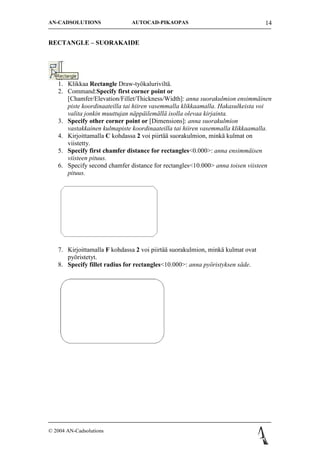

RECTANGLE – SUORAKAIDE

1. Klikkaa Rectangle Draw-ty?kalurivilt?.
2. Command:Specify first corner point or
[Chamfer/Elevation/Fillet/Thickness/Width]: anna suorakulmion ensimm?inen
piste koordinaateilla tai hiiren vasemmalla klikkaamalla. Hakasulkeista voi
valita jonkin muuttujan n?pp?ilem?ll? isolla olevaa kirjainta.
3. Specify other corner point or [Dimensions]: anna suorakulmion
vastakkainen kulmapiste koordinaateilla tai hiiren vasemmalla klikkaamalla.
4. Kirjoittamalla C kohdassa 2 voi piirt?? suorakulmion, mink? kulmat on
viistetty.
5. Specify first chamfer distance for rectangles<0.000>: anna ensimm?isen
viisteen pituus.
6. Specify second chamfer distance for rectangles<10.000> anna toisen viisteen
pituus.

7. Kirjoittamalla F kohdassa 2 voi piirt?? suorakulmion, mink? kulmat ovat
py?ristetyt.
8. Specify fillet radius for rectangles<10.000>: anna py?ristyksen s?de.

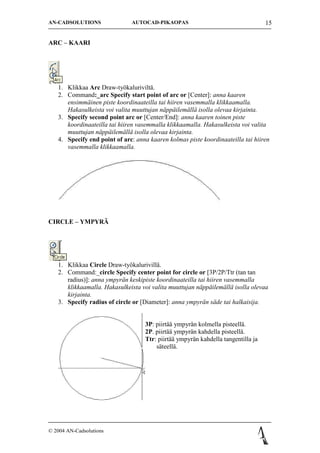

ARC – KAARI

1. Klikkaa Arc Draw-ty?kalurivilt?.
2. Command:_arc Specify start point of arc or [Center]: anna kaaren
ensimm?inen piste koordinaateilla tai hiiren vasemmalla klikkaamalla.
Hakasulkeista voi valita muuttujan n?pp?ilem?ll? isolla olevaa kirjainta.
3. Specify second point arc or [Center/End]: anna kaaren toinen piste
koordinaateilla tai hiiren vasemmalla klikkaamalla. Hakasulkeista voi valita
muuttujan n?pp?ilem?ll? isolla olevaa kirjainta.
4. Specify end point of arc: anna kaaren kolmas piste koordinaateilla tai hiiren
vasemmalla klikkaamalla.

CIRCLE – YMPYR?

1. Klikkaa Circle Draw-ty?kalurivill?.
2. Command:_circle Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: anna ympyr?n keskipiste koordinaateilla tai hiiren vasemmalla
klikkaamalla. Hakasulkeista voi valita muuttujan n?pp?ilem?ll? isolla olevaa
kirjainta.
3. Specify radius of circle or [Diameter]: anna ympyr?n s?de tai halkaisija.

3P: piirt?? ympyr?n kolmella pisteell?.
2P. piirt?? ympyr?n kahdella pisteell?.
Ttr: piirt?? ympyr?n kahdella tangentilla ja
s?teell?.

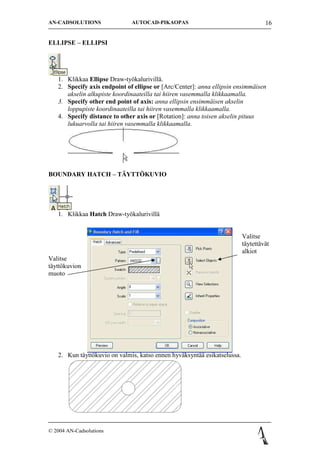

ELLIPSE – ELLIPSI

1. Klikkaa Ellipse Draw-ty?kalurivill?.
2. Specify axis endpoint of ellipse or [Arc/Center]: anna ellipsin ensimm?isen
akselin alkupiste koordinaateilla tai hiiren vasemmalla klikkaamalla.
3. Specify other end point of axis: anna ellipsin ensimm?isen akselin
loppupiste koordinaateilla tai hiiren vasemmalla klikkaamalla.
4. Specify distance to other axis or [Rotation]: anna toisen akselin pituus
lukuarvolla tai hiiren vasemmalla klikkaamalla.

BOUNDARY HATCH – T?YTT?KUVIO

1. Klikkaa Hatch Draw-ty?kalurivill?

Valitse
t?ytett?v?t
alkiot
Valitse
t?ytt?kuvion
muoto

2. Kun t?ytt?kuvio on valmis, katso ennen hyv?ksynt?? esikatselussa.

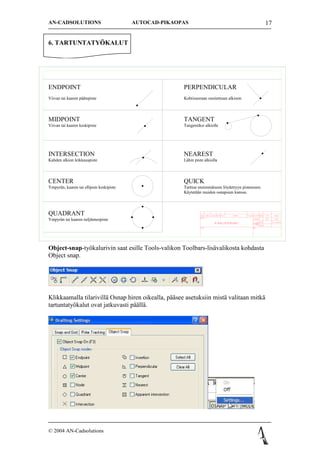

6. TARTUNTATY?KALUT

ENDPOINT PERPENDICULAR
Viivan tai kaaren p??tepiste Kohtisuoraan osoitettuun alkioon

MIDPOINT TANGENT
Viivan tai kaaren keskipiste Tangentiksi alkiolle

INTERSECTION NEAREST
Kahden alkion leikkauspiste L?hin piste alkiolla

CENTER QUICK
Ympyr?n, kaaren tai ellipsin keskipiste Tarttuu ensimm?iseen l?ydettyyn pisteeseen.
K?ytet??n muiden osnapsien kanssa.

QUADRANT OSA AINE LAATU KOKO KPL NIMIKE PITUUS LEVEYSPAKS V/m3 HUOM
yritys
Ympyr?n tai kaaren nelj?nnespiste SUHDE PVM. NIMI

a?kalustekuvat PIIRT antti nieminen

TARK
tuote nro

Object-snap-ty?kalurivin saat esille Tools-valikon Toolbars-lis?valikosta kohdasta
Object snap.

Klikkaamalla tilarivill? Osnap hiren oikealla, p??see asetuksiin mist? valitaan mitk?
tartuntaty?kalut ovat jatkuvasti p??ll?.

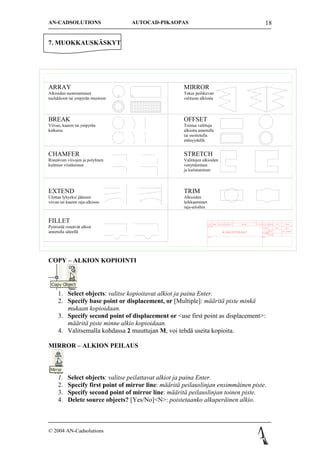

7. MUOKKAUSK?SKYT

ARRAY MIRROR
Alkioiden monistaminen Tekee peilikuvan
taulukkoon tai ympyr?n muotoon valitusta alkiosta

BREAK OFFSET
Viivan, kaaren tai ympyr?n Toistaa valittuja
katkaisu alkioita annetulla
tai osoitetulla
et?isyydell?.

CHAMFER STRETCH
Riste?vien viivojen ja polylinen Valittujen alkioiden
kulmien viist?minen venytt?minen
ja kutistaminen

EXTEND TRIM
Ulottaa lyhyeksi j??neen Alkioiden
viivan tai kaaren raja-alkioon leikkaaminen
raja-aitoihin

FILLET OSA AINE LAATU KOKO KPL NIMIKE PITUUS LEVEYSPAKS V/m3 HUOM
Py?rist?? riste?v?t alkiot yritys
SUHDE PVM. NIMI

annetulla s?teell? a?kalustekuvat PIIRT antti nieminen

TARK
tuote nro

COPY – ALKION KOPIOINTI

1. Select objects: valitse kopioitavat alkiot ja paina Enter.
2. Specify base point or displacement, or [Multiple]: m??rit? piste mink?
mukaan kopioidaan.
3. Specify second point of displacement or <use first point as displacement>:
m??rit? piste minne alkio kopioidaan.
4. Valitsemalla kohdassa 2 muuttujan M, voi tehd? useita kopioita.

MIRROR – ALKION PEILAUS

1. Select objects: valitse peilattavat alkiot ja paina Enter.
2. Specify first point of mirror line: m??rit? peilauslinjan ensimm?inen piste.
3. Specify second point of mirror line: m??rit? peilauslinjan toinen piste.
4. Delete source objects? [Yes/No]<N>: poistetaanko alkuper?inen alkio.



OFFSET – SUUNTAISKOPIO

1. Specify offset distance or [Through]<1.0000>: anna suuntaiskopion mitta ja
paina Enter.
2. Select object to offset or <exit>: valitse suuntaiskopioitavat alkiot.
3. Specify point on side to offset: n?yt? mille puolelle kopio tehd??n.

ARRAY – MONISTUS

Monistus taulukon muotoon:

Taulukko Valitse
muoto monistettavat
alkiot
Rivien ja
sarakkeiden
m??r?.

Rivien ja
sarakkeiden
v?lit

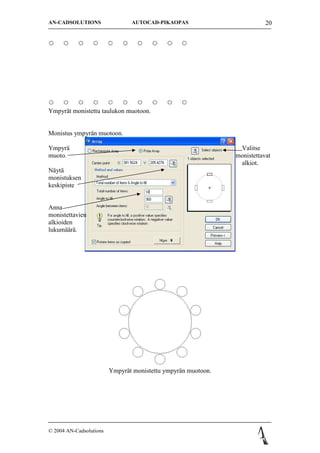

Ympyr?t monistettu taulukon muotoon.

Monistus ympyr?n muotoon.

Ympyr? Valitse
muoto. monistettavat
alkiot.
N?yt?
monistuksen
keskipiste

Anna
monistettavien
alkioiden
lukum??r?.

Ympyr?t monistettu ympyr?n muotoon.

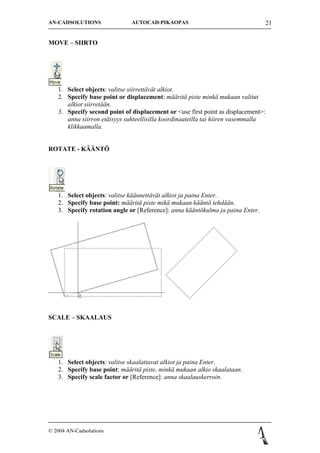

MOVE – SIIRTO

1. Select objects: valitse siirrett?v?t alkiot.
2. Specify base point or displacement: m??rit? piste mink? mukaan valitut
alkiot siirret??n.
anna siirron et?isyys suhteellisilla koordinaateilla tai hiiren vasemmalla
klikkaamalla.

ROTATE - K??NT?

1. Select objects: valitse k??nnett?v?t alkiot ja paina Enter.
2. Specify base point: m??rit? piste mik? mukaan k??nt? tehd??n.
3. Specify rotation angle or [Reference]: anna k??nt?kulma ja paina Enter.

SCALE – SKAALAUS

1. Select objects: valitse skaalattavat alkiot ja paina Enter.
2. Specify base point: m??rit? piste, mink? mukaan alkio skaalataan.
3. Specify scale factor or [Reference]: anna skaalauskerroin.

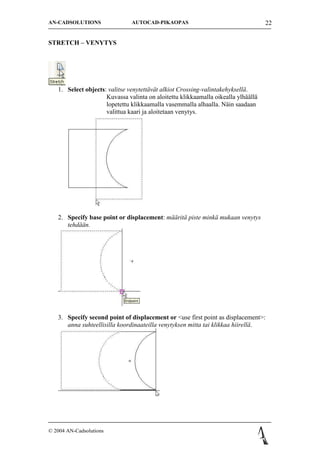

STRETCH – VENYTYS

1. Select objects: valitse venytett?v?t alkiot Crossing-valintakehyksell?.
Kuvassa valinta on aloitettu klikkaamalla oikealla ylh??ll?
lopetettu klikkaamalla vasemmalla alhaalla. N?in saadaan
valittua kaari ja aloitetaan venytys.

2. Specify base point or displacement: m??rit? piste mink? mukaan venytys
tehd??n.

anna suhteellisilla koordinaateilla venytyksen mitta tai klikkaa hiirell?.

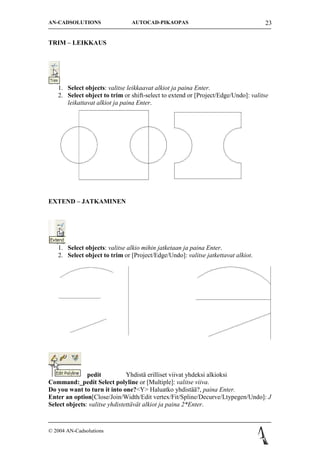

TRIM – LEIKKAUS

1. Select objects: valitse leikkaavat alkiot ja paina Enter.
2. Select object to trim or shift-select to extend or [Project/Edge/Undo]: valitse
leikattavat alkiot ja paina Enter.

EXTEND – JATKAMINEN

1. Select objects: valitse alkio mihin jatketaan ja paina Enter.
2. Select object to trim or [Project/Edge/Undo]: valitse jatkettavat alkiot.

pedit Yhdist? erilliset viivat yhdeksi alkioksi
Command:_pedit Select polyline or [Multiple]: valitse viiva.
Do you want to turn it into one?<Y> Haluatko yhdist???, paina Enter.
Enter an option[Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltypegen/Undo]: J
Select objects: valitse yhdistett?v?t alkiot ja paina 2*Enter.



CHAMFER – VIIST?MINEN

1. Select first line or [Polyline/Distance/Angle/Trim/Method/mUltiple]: kirjoita
D ja paina Enter. N?in p??see antamaan viisteen pituudet.
2. Specify first chamfer distance<0.0000>: anna ensimm?isen viisteen pituus.
3. Specify second chamfer distance<10.000>: anna toisen viisteen pituus.
4. Select first line or or [Polyline/Distance/Angle/Trim/Method/mUltiple]:
valitse ensimm?inen viiva viisteelle.
5. Select second line: valitse toinen viiva viisteelle.

6. Multiple muuttujalla saadaan viistetty? useampia kulmia kerralla.

FILLET – PY?RISTYS

1. Select first object or [Polyline/Radius/Trim/mUltiple]: kirjoita R ja paina
Enter. N?in annetaan py?ristykselle s?de.
2. Specify fillet radius<0.000>: anna py?ristyksen s?de.
3. Select first object or [Polyline/Radius/Trim/mUltiple]: valitse ensimm?nen
viiva.
4. Select second object: valitse toinen viiva.



5. Multiple muuttujalla saadaan py?ristetty? useampia kulmia kerralla.

P??LLEKK?SITEN ALKIOIDEN VALINTA CYCLE TOIMINNOLLA

L?hell? toisiaan tai p??llekk?in oleviin alkioihin p??see k?siksi cycle-toiminnolla.
Ennen alkion valintaa paina Ctrl-n?pp?in pohjaan. Osoita alkioita, kun Command-
kehoitteeseen ilmestyy teksti <Cycle on> voit vapauttaa Ctrl-n?pp?inen. Hiiren
vasemmalla klikkaamalla alkioita AutoCAD korostaa vuorotellen jokaista. Kun
valinta on tehty paina Enter ja haluttu alkio on valittu.

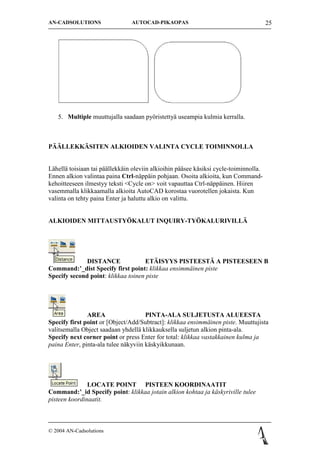

ALKIOIDEN MITTAUSTY?KALUT INQUIRY-TY?KALURIVILL?

DISTANCE ET?ISYYS PISTEEST? A PISTEESEEN B
Command:’_dist Specify first point: klikkaa ensimm?inen piste
Specify second point: klikkaa toinen piste

AREA PINTA-ALA SULJETUSTA ALUEESTA
Specify first point or [Object/Add/Subtract]: klikkaa ensimm?inen piste. Muuttujista
valitsemalla Object saadaan yhdell? klikkauksella suljetun alkion pinta-ala.
Specify next corner point or press Enter for total: klikkaa vastakkainen kulma ja
paina Enter, pinta-ala tulee n?kyviin k?skyikkunaan.

LOCATE POINT PISTEEN KOORDINAATIT
Command:’_id Specify point: klikkaa jotain alkion kohtaa ja k?skyriville tulee
pisteen koordinaatit.



8. TASOJEN K?YTT?MINEN

Piirrett?v?t alkiot sijoittuvat aina jollekin kuvatasolle. Se voi olla oletuskuvataso 0 tai
jokin itse luotu ja nimetty.

Voi luoda esimerkiksi kuvatason, jolle piirr?t ainoastaan keskiviivoja, ja liitt?? siihen
sinisen v?rin ja viivatyypin center-line. Sen j?lkeen aina, kun haluaa piirt??
keskiviivoja, voi ottaa kyseisen kuvatason k?ytt??n.

Tasojen ominaisuudet:

Name - Nimi
On – N?kyvyys Kuvataso voi olla n?kyv? (ON) tai n?kym?t?n (OFF).
Tason ollessa n?kym?t?n kaikki sille piirretyt alkiot
ovat pois n?kyvist? eik? niit? voi muokata.
Freeze in all VP – J??dytys Tason j??dytys vastaa sammuttamista (OFF). J??dytetyn
tason alkioita ei AutoCAD huomioi kuvan
tietokannassa, joten j??dytys saattaa hieman nopeuttaa
ty?skentely?.
Lock – Lukitus Lukitus suojaa tason alkiot siten, ett? niit? ei voi
muokata vaikka ne n?kyv?tkin.
Color – Tason v?ri
Linetype – Viivatyyppi
Lineweight – Viivan paksuus
Plot Style – Tulostustyyli
Plot – Tason tulostus on/off

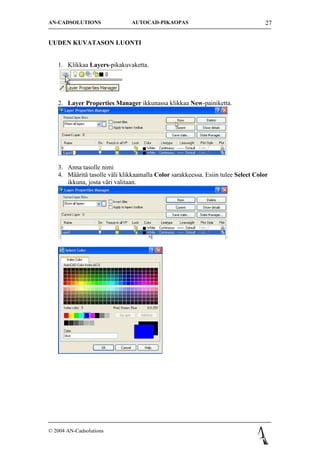

UUDEN KUVATASON LUONTI

1. Klikkaa Layers-pikakuvaketta.

2. Layer Properties Manager ikkunassa klikkaa New-painiketta.

3. Anna tasolle nimi
4. M??rit? tasolle v?li klikkaamalla Color sarakkeessa. Esiin tulee Select Color
ikkuna, josta v?ri valitaan.



5. M??rit? tasolle viivatyyppi klikkaamalla Linetype sarakkeessa.

6. Mik?li Select Linetype ikkunassa ei ole haluttua viivatyyppi? niin klikataan
Load-painiketta.

7. Load or Reload Linetypes valikosta valitaan ladattavat viivatyypit ja
klikataan OK.

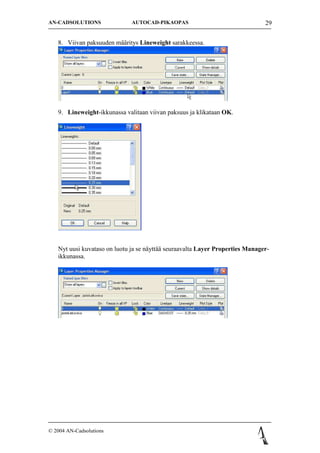

8. Viivan paksuuden m??ritys Lineweight sarakkeessa.

9. Lineweight-ikkunassa valitaan viivan paksuus ja klikataan OK.

Nyt uusi kuvataso on luotu ja se n?ytt?? seuraavalta Layer Properties Manager-
ikkunassa.



9. MITOITUS

Perusmitoitustapoja

Linear Angular Diameter Radius Aligned
Lineaarinen Kulma Halkaisija S?de Alkion
suuntainen

Mittaviiva

Mitta-apuviivat

M??rityspisteet (mitta-apuviivojen origot)

MITOITUSASETUSTEN MUOKKAUS:

Klikkaa Dimension Style Manager-pikakuvaketta.

Klikkaa Modify-painiketta Dimension Style Manager ikkunassa.

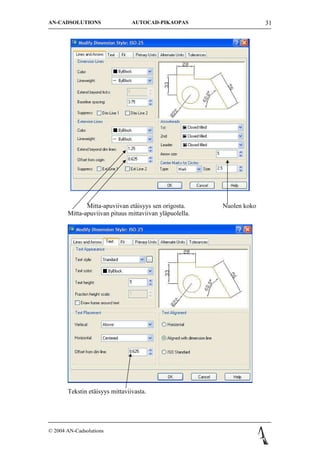

Mitta-apuviivan et?isyys sen origosta. Nuolen koko
Mitta-apuviivan pituus mittaviivan yl?puolella.

Tekstin et?isyys mittaviivasta.

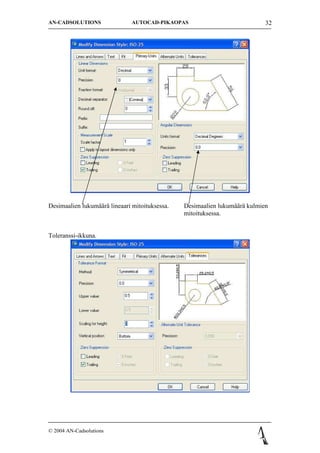

Desimaalien lukum??r? lineaari mitoituksessa. Desimaalien lukum??r? kulmien
mitoituksessa.

Toleranssi-ikkuna.



10. YLEISEN BLOKIN LUONTI JA LIS?YS

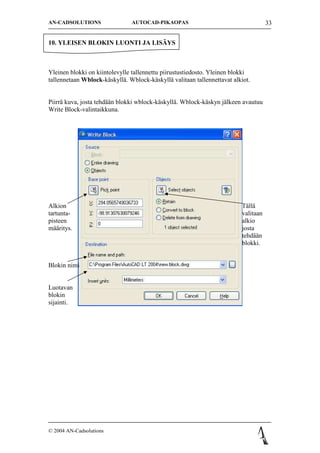

Yleinen blokki on kiintolevylle tallennettu piirustustiedosto. Yleinen blokki
tallennetaan Wblock-k?skyll?. Wblock-k?skyll? valitaan tallennettavat alkiot.

Piirr? kuva, josta tehd??n blokki wblock-k?skyll?. Wblock-k?skyn j?lkeen avautuu
Write Block-valintaikkuna.

Alkion T?ll?
tartunta- valitaan
pisteen alkio
m??ritys. josta
tehd??n
blokki.

Blokin nimi

Luotavan
blokin
sijainti.



YLEISEN BLOKIN LIS?YS

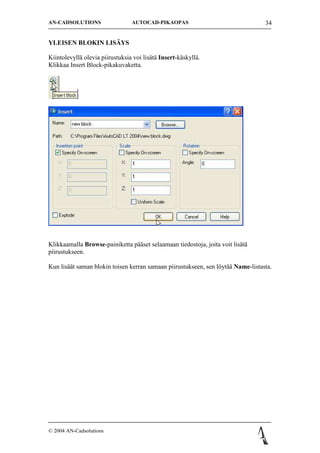

Kiintolevyll? olevia piirustuksia voi lis?t? Insert-k?skyll?.
Klikkaa Insert Block-pikakuvaketta.

Klikkaamalla Browse-painiketta p??set selaamaan tiedostoja, joita voit lis?t?
piirustukseen.

Kun lis??t saman blokin toisen kerran samaan piirustukseen, sen l?yt?? Name-listasta.



11. TEKSTIN LUONTI

1. Klikkaa Multiline Text-pikakuvaketta.

2. Specify first corner: klikkaa teksti-ikkunan ensimm?inen kulma.
3. Specify opposite corner or [Height/Justify/Lines
spacing/Rotation/Style/Width]: klikkaa teksti-ikkunan vastakkainen kulma.

4. Aukeaa tekstin luonti ikkuna.

Tekstityyli Fontti Tekstin koko/muotoilut

5. Kun teksti on kirjoitettu klikataan OK.



12 TULOSTUS

Klikkaa Layout-v?lilehte? n?yt?n alareunassa. N?in siirryt??n tulostus asetteluun.

Page Setup-ikkunassa Layout Settings-sivulla tulee huomioida seuraavat asetukset:

- Plot area:ssa pompula kohdassa Layout
- Plot scale pit?? olla 1:1

Plot Device ikkunassa valitaan tulostin ja sen j?lkeen voidaan valita Layout Settings
sivulta tulostuksessa k?ytett?v?n paperin koko. T?m?n j?lkeen klikataan OK.

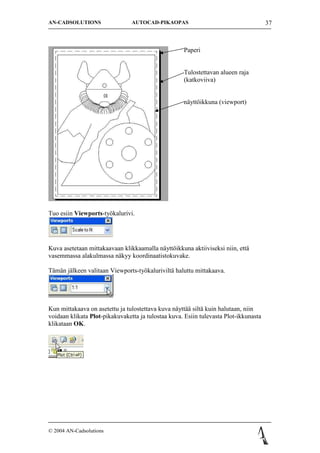

Paperi

Tulostettavan alueen raja
(katkoviiva)

n?ytt?ikkuna (viewport)

Tuo esiin Viewports-ty?kalurivi.

Kuva asetetaan mittakaavaan klikkaamalla n?ytt?ikkuna aktiiviseksi niin, ett?
vasemmassa alakulmassa n?kyy koordinaatistokuvake.

T?m?n j?lkeen valitaan Viewports-ty?kalurivilt? haluttu mittakaava.

Kun mittakaava on asetettu ja tulostettava kuva n?ytt?? silt? kuin halutaan, niin
voidaan klikata Plot-pikakuvaketta ja tulostaa kuva. Esiin tulevasta Plot-ikkunasta
klikataan OK.


狠狠撸

AutoCAD pikaopas

Recommended

More Related Content

More from AN-Cadsolutions (9)

Recently uploaded (20)

AutoCAD pikaopas
