BAB 5
PEMBINAAN KABEL
7.1 Talian-talian dan Kabel
Talian atau kabel yang digunakan dalam sistem penghantaraan tenaga elektrik
kepada pengguna ialah terdiri daripada :-
i. Talian tidak bertebat.
ii. Talian bertebat di udara voltan rendah (ABC).
iii. Sesalur kaki lima.
iv. Lampu awam dan lampu persendirian.

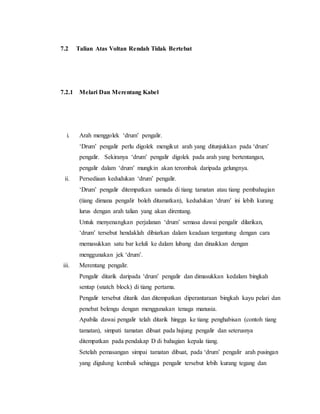

7.2 Talian Atas Voltan Rendah Tidak Bertebat
7.2.1 Melari Dan Merentang Kabel
i. Arah menggolek ‘drum’ pengalir.
‘Drum’ pengalir perlu digolek mengikut arah yang ditunjukkan pada ‘drum’
pengalir. Sekiranya ‘drum’ pengalir digolek pada arah yang bertentangan,
pengalir dalam ‘drum’ mungkin akan terombak daripada gelungnya.
ii. Persediaan kedudukan ‘drum’ pengalir.
‘Drum’ pengalir ditempatkan samada di tiang tamatan atau tiang pembahagian
(tiang dimana pengalir boleh ditamatkan), kedudukan ‘drum’ ini lebih kurang
lurus dengan arah talian yang akan direntang.
Untuk menyenangkan perjalanan ‘drum’ semasa dawai pengalir dilarikan,
‘drum’ tersebut hendaklah dibiarkan dalam keadaan tergantung dengan cara
memasukkan satu bar keluli ke dalam lubang dan dinaikkan dengan
menggunakan jek ‘drum’.
iii. Merentang pengalir.
Pengalir ditarik daripada ‘drum’ pengalir dan dimasukkan kedalam bingkah
sentap (snatch block) di tiang pertama.
Pengalir tersebut ditarik dan ditempatkan diperantaraan bingkah kayu pelari dan
penebat belengu dengan menggunakan tenaga manusia.
Apabila dawai pengalir telah ditarik hingga ke tiang penghabisan (contoh tiang
tamatan), simpati tamatan dibuat pada hujung pengalir dan seterusnya
ditempatkan pada pendakap D di bahagian kepala tiang.
Setelah pemasangan simpai tamatan dibuat, pada ‘drum’ pengalir arah pusingan
yang digulung kembali sehingga pengalir tersebut lebih kurang tegang dan

pemasangan ‘Come Along Clamp’, ‘Pull lift’ dan dawai anduh (sling) dipasang
pada pengalir tersebut.
Sebelum dawai pengalir dipotong, anggaran tertentu perlu diberi, misalnya
untuk membuat simpai tamatan dan dawai lompatan. Pemasangan talian yang
lain dilarikan dan direntang mengikut cara yang sama sehingga kesemua dawai
siap tergantung di tiang, sebelum kerja menegang pengalir dilakukan.

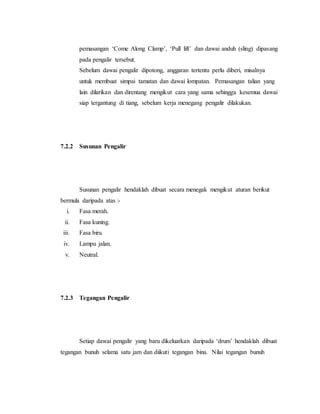

7.2.2 Susunan Pengalir
Susunan pengalir hendaklah dibuat secara menegak mengikut aturan berikut
bermula daripada atas :-
i. Fasa merah.
ii. Fasa kuning.
iii. Fasa biru.
iv. Lampu jalan.
v. Neutral.
7.2.3 Tegangan Pengalir
Setiap dawai pengalir yang baru dikeluarkan daripada ‘drum’ hendaklah dibuat
tegangan bunuh selama satu jam dan diikuti tegangan bina. Nilai tegangan bunuh

adalah dua kali ganda tegangan bina. Jadual 7.2.1 dibawah menunjukkan data nilai
tegangan.

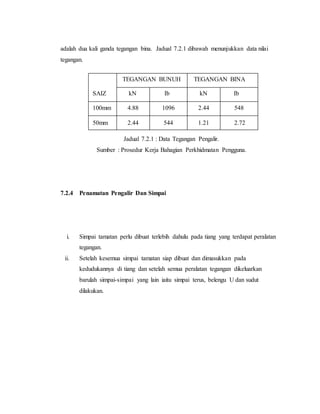

Jadual 7.2.1 : Data Tegangan Pengalir.
Sumber : Prosedur Kerja Bahagian Perkhidmatan Pengguna.
7.2.4 Penamatan Pengalir Dan Simpai
i. Simpai tamatan perlu dibuat terlebih dahulu pada tiang yang terdapat peralatan
tegangan.
ii. Setelah kesemua simpai tamatan siap dibuat dan dimasukkan pada
kedudukannya di tiang dan setelah semua peralatan tegangan dikeluarkan
barulah simpai-simpai yang lain iaitu simpai terus, belengu U dan sudut
dilakukan.
TEGANGAN BUNUH TEGANGAN BINA
SAIZ kN Ib kN Ib
100mm 4.88 1096 2.44 548
50mm 2.44 544 1.21 2.72

7.3 Kabel Bertebat Di Udara Voltan Rendah (ABC)
Cara merentang adalah sama dengan cara merentang Pengalir Tidak Bertebat
kecuali penggunaan Bingkah Kayu Pelari ditukarkan kepada takal yang digantung pada
setiap tiang. Rajah 7.3.1 di bawah menunjukkan cara penggunaan takal.
Rajah 7.3.1 : Cara Penggunaan Takal.
Sumber : Penyelia Kabel.
Rajah 7.3.2 di bawah pula menunjukkan alatan yang digunakan di dalam kerja-
kerja pemasangan kabel talian atas.
Rajah 7.3.2 : Alatan Untuk Kabel Talian Atas.
Sumber : Penyelia Kabel.

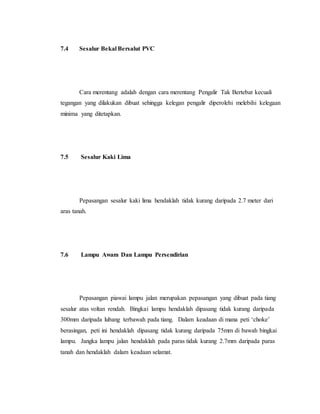

7.4 Sesalur Bekal Bersalut PVC
Cara merentang adalah dengan cara merentang Pengalir Tak Bertebat kecuali
tegangan yang dilakukan dibuat sehingga kelegan pengalir diperolehi melebihi kelegaan
minima yang ditetapkan.
7.5 Sesalur Kaki Lima
Pepasangan sesalur kaki lima hendaklah tidak kurang daripada 2.7 meter dari
aras tanah.
7.6 Lampu Awam Dan Lampu Persendirian
Pepasangan piawai lampu jalan merupakan pepasangan yang dibuat pada tiang
sesalur atas voltan rendah. Bingkai lampu hendaklah dipasang tidak kurang daripada
300mm daripada lubang terbawah pada tiang. Dalam keadaan di mana peti ‘choke’
berasingan, peti ini hendaklah dipasang tidak kurang daripada 75mm di bawah bingkai
lampu. Jangka lampu jalan hendaklah pada paras tidak kurang 2.7mm daripada paras
tanah dan hendaklah dalam keadaan selamat.
