Dokumen ini menerangkan sistem CCTV yang merangkumi komponen seperti kamera, digital video recorder (DVR), dan monitor, serta pelbagai jenis kamera yang sesuai untuk pelbagai keperluan dan lokasi. Ia juga memberikan panduan tentang pemasangan, penyambungan, dan penyelesaian masalah yang mungkin timbul dalam sistem CCTV. Sejarah ringkas CCTV dan penggunaannya di pelbagai tempat turut dibincangkan.
K5-CCTV-ppt.ppt
- 1. CCTV

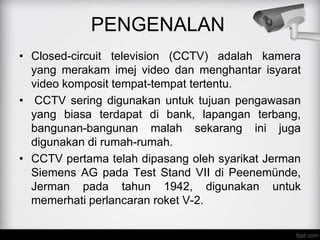

- 2. PENGENALAN Closed-circuit television (CCTV) adalah kamera yang merakam imej video dan menghantar isyarat video komposit tempat-tempat tertentu. CCTV sering digunakan untuk tujuan pengawasan yang biasa terdapat di bank, lapangan terbang, bangunan-bangunan malah sekarang ini juga digunakan di rumah-rumah. CCTV pertama telah dipasang oleh syarikat Jerman Siemens AG pada Test Stand VII di Peenem端nde, Jerman pada tahun 1942, digunakan untuk memerhati perlancaran roket V-2.

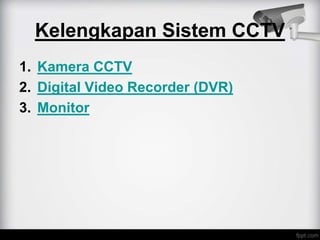

- 3. Kelengkapan Sistem CCTV 1. Kamera CCTV 2. Digital Video Recorder (DVR) 3. Monitor

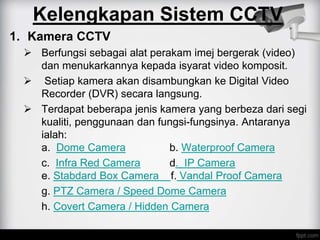

- 4. 1. Kamera CCTV Berfungsi sebagai alat perakam imej bergerak (video) dan menukarkannya kepada isyarat video komposit. Setiap kamera akan disambungkan ke Digital Video Recorder (DVR) secara langsung. Terdapat beberapa jenis kamera yang berbeza dari segi kualiti, penggunaan dan fungsi-fungsinya. Antaranya ialah: a. Dome Camera b. Waterproof Camera c. Infra Red Camera d. IP Camera e. Stabdard Box Camera f. Vandal Proof Camera g. PTZ Camera / Speed Dome Camera h. Covert Camera / Hidden Camera Kelengkapan Sistem CCTV

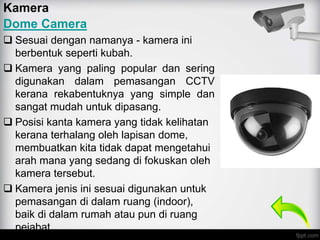

- 5. Kamera Dome Camera Sesuai dengan namanya - kamera ini berbentuk seperti kubah. Kamera yang paling popular dan sering digunakan dalam pemasangan CCTV kerana rekabentuknya yang simple dan sangat mudah untuk dipasang. Posisi kanta kamera yang tidak kelihatan kerana terhalang oleh lapisan dome, membuatkan kita tidak dapat mengetahui arah mana yang sedang di fokuskan oleh kamera tersebut. Kamera jenis ini sesuai digunakan untuk pemasangan di dalam ruang (indoor), baik di dalam rumah atau pun di ruang pejabat.

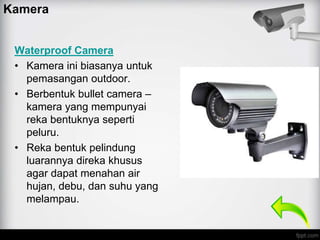

- 6. Kamera Waterproof Camera Kamera ini biasanya untuk pemasangan outdoor. Berbentuk bullet camera kamera yang mempunyai reka bentuknya seperti peluru. Reka bentuk pelindung luarannya direka khusus agar dapat menahan air hujan, debu, dan suhu yang melampau.

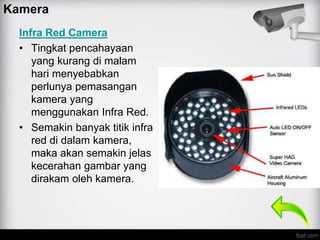

- 7. Infra Red Camera Tingkat pencahayaan yang kurang di malam hari menyebabkan perlunya pemasangan kamera yang menggunakan Infra Red. Semakin banyak titik infra red di dalam kamera, maka akan semakin jelas kecerahan gambar yang dirakam oleh kamera. Kamera

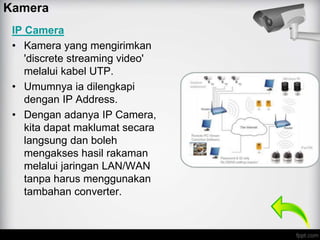

- 8. IP Camera Kamera yang mengirimkan 'discrete streaming video' melalui kabel UTP. Umumnya ia dilengkapi dengan IP Address. Dengan adanya IP Camera, kita dapat maklumat secara langsung dan boleh mengakses hasil rakaman melalui jaringan LAN/WAN tanpa harus menggunakan tambahan converter. Kamera

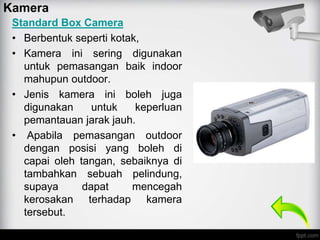

- 9. Standard Box Camera Berbentuk seperti kotak, Kamera ini sering digunakan untuk pemasangan baik indoor mahupun outdoor. Jenis kamera ini boleh juga digunakan untuk keperluan pemantauan jarak jauh. Apabila pemasangan outdoor dengan posisi yang boleh di capai oleh tangan, sebaiknya di tambahkan sebuah pelindung, supaya dapat mencegah kerosakan terhadap kamera tersebut. Kamera

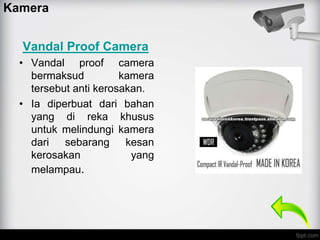

- 10. Vandal Proof Camera Vandal proof camera bermaksud kamera tersebut anti kerosakan. Ia diperbuat dari bahan yang di reka khusus untuk melindungi kamera dari sebarang kesan kerosakan yang melampau. Kamera

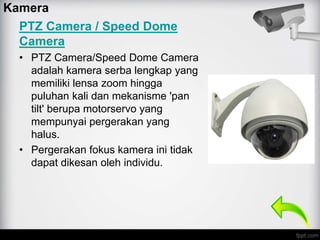

- 11. PTZ Camera / Speed Dome Camera PTZ Camera/Speed Dome Camera adalah kamera serba lengkap yang memiliki lensa zoom hingga puluhan kali dan mekanisme 'pan tilt' berupa motorservo yang mempunyai pergerakan yang halus. Pergerakan fokus kamera ini tidak dapat dikesan oleh individu. Kamera

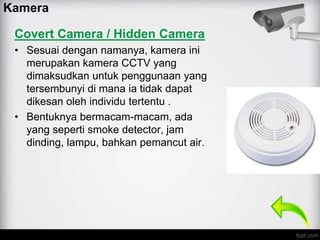

- 12. Covert Camera / Hidden Camera Sesuai dengan namanya, kamera ini merupakan kamera CCTV yang dimaksudkan untuk penggunaan yang tersembunyi di mana ia tidak dapat dikesan oleh individu tertentu . Bentuknya bermacam-macam, ada yang seperti smoke detector, jam dinding, lampu, bahkan pemancut air. Kamera

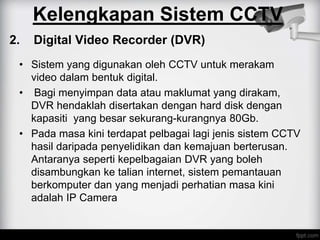

- 13. 2. Digital Video Recorder (DVR) Sistem yang digunakan oleh CCTV untuk merakam video dalam bentuk digital. Bagi menyimpan data atau maklumat yang dirakam, DVR hendaklah disertakan dengan hard disk dengan kapasiti yang besar sekurang-kurangnya 80Gb. Pada masa kini terdapat pelbagai lagi jenis sistem CCTV hasil daripada penyelidikan dan kemajuan berterusan. Antaranya seperti kepelbagaian DVR yang boleh disambungkan ke talian internet, sistem pemantauan berkomputer dan yang menjadi perhatian masa kini adalah IP Camera Kelengkapan Sistem CCTV

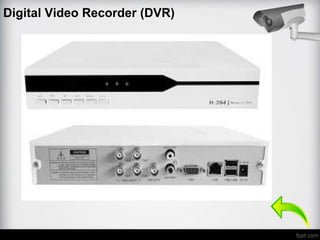

- 14. Digital Video Recorder (DVR)

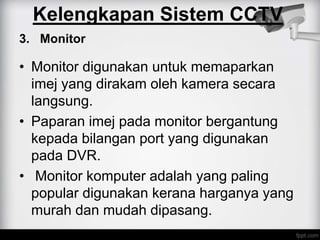

- 15. 3. Monitor Monitor digunakan untuk memaparkan imej yang dirakam oleh kamera secara langsung. Paparan imej pada monitor bergantung kepada bilangan port yang digunakan pada DVR. Monitor komputer adalah yang paling popular digunakan kerana harganya yang murah dan mudah dipasang. Kelengkapan Sistem CCTV

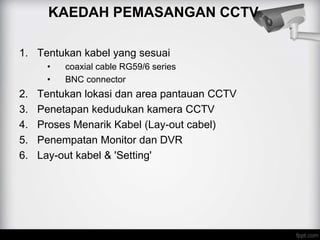

- 16. KAEDAH PEMASANGAN CCTV 1. Tentukan kabel yang sesuai coaxial cable RG59/6 series BNC connector 2. Tentukan lokasi dan area pantauan CCTV 3. Penetapan kedudukan kamera CCTV 4. Proses Menarik Kabel (Lay-out cabel) 5. Penempatan Monitor dan DVR 6. Lay-out kabel & 'Setting'

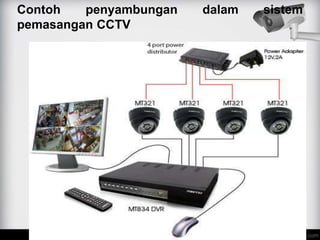

- 17. Contoh penyambungan dalam sistem pemasangan CCTV

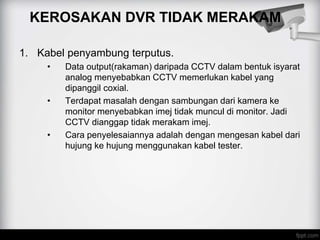

- 18. KEROSAKAN DVR TIDAK MERAKAM 1. Kabel penyambung terputus. Data output(rakaman) daripada CCTV dalam bentuk isyarat analog menyebabkan CCTV memerlukan kabel yang dipanggil coxial. Terdapat masalah dengan sambungan dari kamera ke monitor menyebabkan imej tidak muncul di monitor. Jadi CCTV dianggap tidak merakam imej. Cara penyelesaiannya adalah dengan mengesan kabel dari hujung ke hujung menggunakan kabel tester.

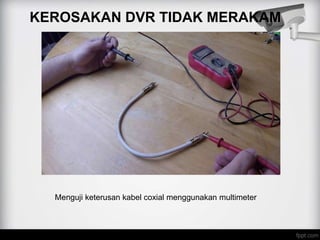

- 19. KEROSAKAN DVR TIDAK MERAKAM Menguji keterusan kabel coxial menggunakan multimeter

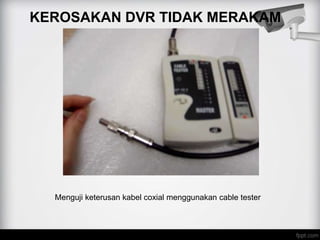

- 20. KEROSAKAN DVR TIDAK MERAKAM Menguji keterusan kabel coxial menggunakan cable tester

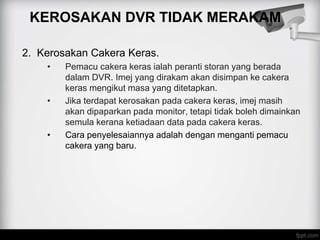

- 21. KEROSAKAN DVR TIDAK MERAKAM 2. Kerosakan Cakera Keras. Pemacu cakera keras ialah peranti storan yang berada dalam DVR. Imej yang dirakam akan disimpan ke cakera keras mengikut masa yang ditetapkan. Jika terdapat kerosakan pada cakera keras, imej masih akan dipaparkan pada monitor, tetapi tidak boleh dimainkan semula kerana ketiadaan data pada cakera keras. Cara penyelesaiannya adalah dengan menganti pemacu cakera yang baru.

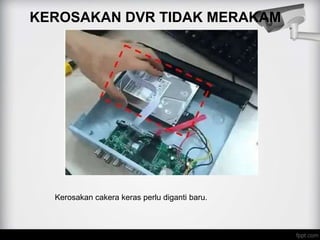

- 22. KEROSAKAN DVR TIDAK MERAKAM Kerosakan cakera keras perlu diganti baru.

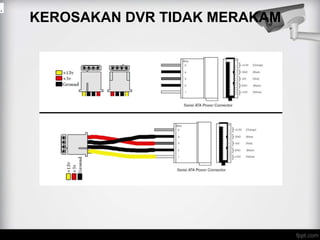

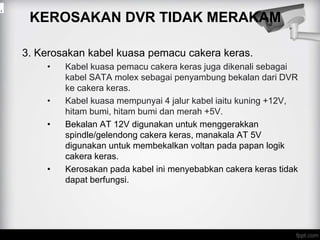

- 23. KEROSAKAN DVR TIDAK MERAKAM 3. Kerosakan kabel kuasa pemacu cakera keras. Kabel kuasa pemacu cakera keras juga dikenali sebagai kabel SATA molex sebagai penyambung bekalan dari DVR ke cakera keras. Kabel kuasa mempunyai 4 jalur kabel iaitu kuning +12V, hitam bumi, hitam bumi dan merah +5V. Bekalan AT 12V digunakan untuk menggerakkan spindle/gelendong cakera keras, manakala AT 5V digunakan untuk membekalkan voltan pada papan logik cakera keras. Kerosakan pada kabel ini menyebabkan cakera keras tidak dapat berfungsi. .
- 24. KEROSAKAN DVR TIDAK MERAKAM .

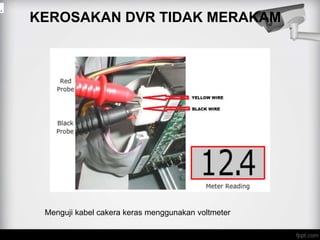

- 25. KEROSAKAN DVR TIDAK MERAKAM . Menguji kabel cakera keras menggunakan voltmeter

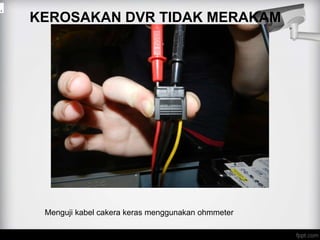

- 26. KEROSAKAN DVR TIDAK MERAKAM . Menguji kabel cakera keras menggunakan ohmmeter
- 27. LATIHAN
