CAD OVER WAN SINTHERA - Rich Graphics on Virtual Desktops with Citrix HDX 3D Pro
0 likes608 views
Il documento presenta il progetto Cow, che centralizza le postazioni grafiche mediante Citrix HDX 3D Pro e NVIDIA, affrontando sfide legate a trasferimenti di file, latenza e risultati di collaborazione. Viene esaminata l'architettura XenServer e il protocollo HDX, oltre ai vantaggi di sicurezza e flessibilità. Gli scenari futuri includono collaborazioni tra NVIDIA VGX e Citrix per la virtualizzazione della GPU e il supporto a tecnologie grafiche avanzate.
CAD OVER WAN SINTHERA - Rich Graphics on Virtual Desktops with Citrix HDX 3D Pro
- 1. CAD Over WAN Rich Graphics on Virtual Desktops with Citrix HDX 3D Pro Powered by E4 and Nvidia www.sinthera.com - info@sinthera.com - Tel. 0522 621247 - Fax 0432 1705175

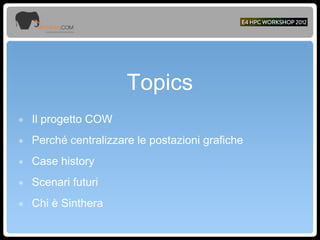

- 2. Topics ๏ Il progetto COW ๏ Perché centralizzare le postazioni grafiche ๏ Case history ๏ Scenari futuri ๏ Chi è Sinthera
- 3. CAD Over WAN ๏ Desktop Virtuale ๏ GPU Passhtrough ๏ Nvidia VGX API ๏ Protocollo HDX ottimizzato ๏ Rich Graphic User Experience

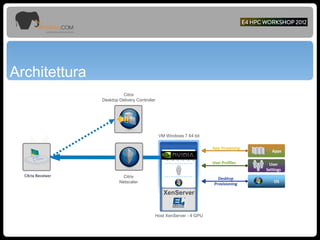

- 4. Host XenServer - 4 GPU Citrix Netscaler Citrix Desktop Delivery Controller VM Windows 7 64 bit Architettura XenServer

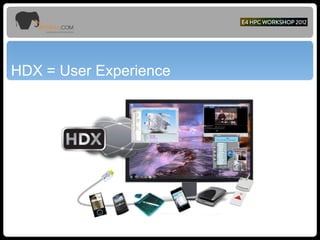

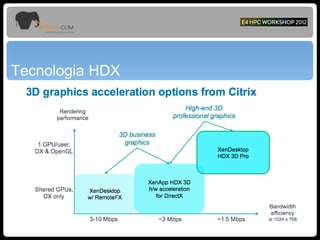

- 5. HDX = User Experience

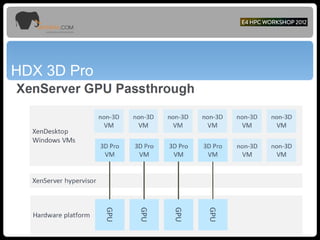

- 7. HDX 3D Pro

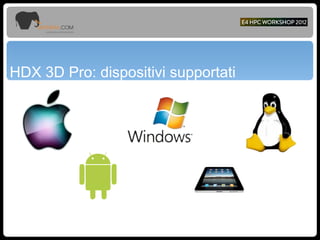

- 8. HDX 3D Pro: dispositivi supportati

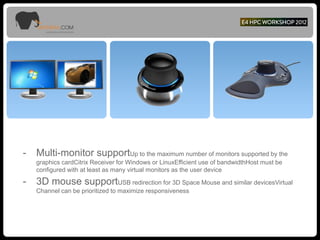

- 9. - Multi-monitor supportUp to the maximum number of monitors supported by the graphics cardCitrix Receiver for Windows or LinuxEfficient use of bandwidthHost must be configured with at least as many virtual monitors as the user device - 3D mouse supportUSB redirection for 3D Space Mouse and similar devicesVirtual Channel can be prioritized to maximize responsiveness
- 10. Perché centralizzare le postazioni grafiche
- 11. Vantaggi diretti ๏ Sicurezza ๏ Flessibilità e efficienza ๏ Workshifting ๏ Disaster Recovery ๏ Application Independent

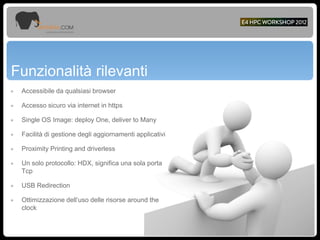

- 12. Funzionalità rilevanti ๏ Accessibile da qualsiasi browser ๏ Accesso sicuro via internet in https ๏ Single OS Image: deploy One, deliver to Many ๏ Facilità di gestione degli aggiornamenti applicativi ๏ Proximity Printing and driverless ๏ Un solo protocollo: HDX, significa una sola porta Tcp ๏ USB Redirection ๏ Ottimizzazione dell’uso delle risorse around the clock
- 13. Case Study: Accesso Geografico al CAD aziendale
- 14. Business requirements Headquarters in Italia

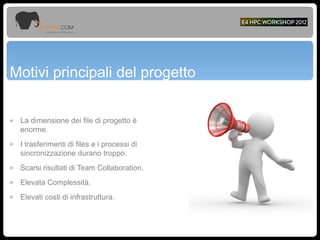

- 15. Motivi principali del progetto ๏ La dimensione dei file di progetto è enorme. ๏ I trasferimenti di files e i processi di sincronizzazione durano troppo. ๏ Scarsi risultati di Team Collaboration. ๏ Elevata Complessità. ๏ Elevati costi di infrastruttura.

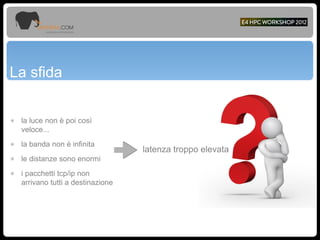

- 16. La sfida ๏ la luce non è poi così veloce... ๏ la banda non è infinita ๏ le distanze sono enormi ๏ i pacchetti tcp/ip non arrivano tutti a destinazione latenza troppo elevata

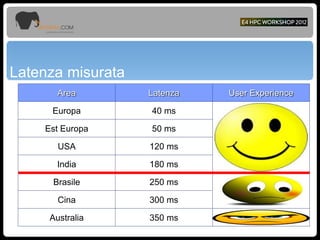

- 17. Latenza misurata Area Latenza User Experience Europa 40 ms Est Europa 50 ms USA 120 ms India 180 ms Brasile 250 ms Cina 300 ms Australia 350 ms

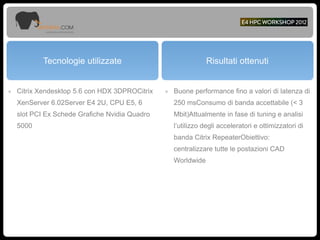

- 18. Tecnologie utilizzate Risultati ottenuti ๏ Citrix Xendesktop 5.6 con HDX 3DPROCitrix XenServer 6.02Server E4 2U, CPU E5, 6 slot PCI Ex Schede Grafiche Nvidia Quadro 5000 ๏ Buone performance fino a valori di latenza di 250 msConsumo di banda accettabile (< 3 Mbit)Attualmente in fase di tuning e analisi l’utilizzo degli acceleratori e ottimizzatori di banda Citrix RepeaterObiettivo: centralizzare tutte le postazioni CAD Worldwide
- 19. Scenari futuri

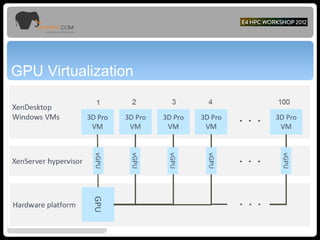

- 20. Nvidia VGX e Citrix ๏ Accordo di collaborazione nella GPU Hardware Virtualization ๏ La tecnologia VGX estende la possibilità di GPU sharing da RDS a VDI ๏ Pieno supporto a DirectX, OpenGL e CUDA ๏ High performance ๏ Ideale per postazioni 3D Graphics Tier 2 con altissima riduzione dei costi per postazione
- 22. www.sinthera.com - info@sinthera.com - Tel. 0522 621247 - Fax 0432 1705175 Vi aspettiamo per una dimostrazione pratica nell’area showcase
