Cara kerja televisi
Agar dapat bekerja dan menampilkan gambar dari stasiun tv favorit mu, televisi
terdiri dari bagaian-bagian yang saling menunjang agar bisa berfungsi. Secara garis
besarnya bagian-bagian televisi berupa Antena, Catu daya (power), Tunner,
Rangkain detektor video, Rangkain penguat video, dan Rangkain Audio.
Berikut ini garis besar cara televisi bekerja (lihat gambar)
1. Antena berfungsi untuk menangkap belombang yang dipancarkan oleh
stasiun televisi
2. Sinyal yang datang di alirkan menuju ke colokan antena yang ada pada televisi
3. Sinyal yang datang membawa gelombang suara dan gambar karena
gelombang yang di terima antena tv lebih dari satu macam (contoh
gelombang stasiun RCTI, ANTV, GLOBAL TV, SCTV, TRANS 7, dll). Sirkuit di
dalam televisi memisahkan gelombang ini (berupa suara dan gambar) sesuai
dengan saluran tv yang kamu pilih kemudian di proses lebih lanjut. Alat
pemisah di sebut Tunner
4. Sirkuit penembak elektron menggunakan sinyal gambar ini untuk di proses
ulang dengan bantuan kamera tv
5. Bagian ini menembakan tiga elektron (merah, biru dan biru) menuju tabung
sinar katoda
6. Berkas elektron menerobos suatu cincin elektromagnet. Elektron dapat
dikendarai oleh magnit sebab mereka mempunyaielektron negatif. Dan
berkas elektron ini akan bergerak bolak balik di layar televisi
7. Berkas cahaya ini akan diarahkan ke layar yang di beribahan kimia berupa
fosfor. Saat berkas elektron ini mengenai fosfor akan menampilkan titik-titik
warna merah, biru, dan hijau. Yang tidak kena tetap bewarna hitam.
Kombinasi-kombinasi warna inilah yang menghasilkan gambar di televisi
8. Gelombang suara akan di proses pada bagian ini untuk menghilangkan
berbagai ganguan
9. Sinyal suara yang sudah di saring di keluarkan melalui alat yang di sebut
speaker
Cara kerja radio
Arus listrik yang mengalir pada kawat dapat membuat arah jarum kompas
menyimpang. Fenomena yang diungkap oleh Hans Christian Oersted ini merupakan
pertanda bahwa arus listrik menghasilkan magnet. Dan terbuktibenar bahwa
magnet bisa dihasilkan dari arus listrik. Dua buah kumparan yang dialiri arus listrik
akan saling tarik menarik layaknya dua batang magnit.
Sebaliknya, bila sebatang magnit digerakkan di dekat kumparan maka listrik akan dihasilkan
oleh kumparan itu. Semakin dekat batang magnet itu ke kumparan akan semakin besar pula
arus listrik yang dihasilkan. Tetapi sedekat apapun batang magnet itu ke kumparan, tak akan
ada arus listrik dihasilkan bila batang magnit itu diam. Kesimpulannya, listrik menghasilkan
magnit dan magnit menghasilkan listrik. Tetapi hanya magnit yang berubah saja yang
mampu menghasilkan listrik.
Gambar generator listrik sederhana. Batang magnit yang diputar ditengah kumparan
akan menghasilkan listrik. Tetapi bila batang magnit itu diam (tidak bergerak) tidak akan
ada listrik yang dihasilkan.
Mengubah besarnya (medan) magnit dapat dilakukan secara mekanik, misalnya
dengan memutarnya. Batang magnit yang diletakkan ditengah kumparan diputar
agar medan magnit yang melintasi kumparan itu berubah, sehingga kumparan akan
menghasilkan listrik. Prinsip dasar inilah yang diterapkan pada generator /
pembangkit listrik, yaitu mesin yang mengubah energi gerak menjadi energi listrik.
Mengubah besarnya (medan) magnet juga dapat dilakukan secara elektronik, yaitu
dengan mengalirkan arus listrik (yang berubah) ke dalam sebuah kawat. Misalkan
kawat ini kita sebut konduktor A. Nah ketika dialiri arus listrik (yang berubah) maka
kunduktor A ini akan menghasilkan medan magnet yang berubah. Medan magnet
yang berubah ini dapat menginduksi konduktor lain, misalkan konduktor B.
Konduktor B yang terinduksi oleh medan magnet (yang berubah) ini akan
menghasilkan arus listrik walaupun antara konduktor A dan B itu terpisah oleh
jarak.
Jadi, konduktor B dapat menghasilkan arus listrik karena konduktor A dialiri arus
listrik (yang berubah). Prinsip indukasi elektromagnetik inilah yang digunakan pada
transformator (trafo). Konduktor B kemudian disebut kumparan sekunder dan
konduktor A disebut kumparan primer. Kumparan sekunder tidak akan
menghasilkan arus listrik bila kumparan primer dialiri arus searah (DC).
Pada trafo jarak antara konduktor A dengan B harus dibuat sangat dekat, bahkan
kumparan sekunder sering dibuat menyatu dengan kumparan primer melingkari
besi inti. Tujuannya adalah untuk mendapatkan transfer daya yang paling
maksimum. Berbeda dengan trafo, komunikasi radio justru menghendaki agar jarak
antara konduktor A dan konduktor B itu saling berjauhan. Konsekuensinya, banyak
energi yang hilang di antara kedua konduktor. Dalam hal ini, daya pancar terpaksa
harus dikorbankan, tetapi jarak jangkau yang makin jauh diperoleh sebagai
gantinya.
Gambar prinsip kerja (a) Trafo (b) Radio
Konduktor A yang dialiri arus listrik (yang berubah) dapat menginduksi konduktor B
yang terpisah jauh oleh jarak. Walaupun daya yang diterima oleh konduktor B sangat
lemah, tetapi satu hal yang pasti adalah bahwa perubahan arus listrik yang
dihasilkan oleh konduktor B akan selalu sama dengan perubahan arus listrik yang
terjadi di konduktor A. Ini merupakan satu hal yang paling penting dalam
komunikasi radio, yaitu sinyal yang diterima haruslah sama dengan yang
dipancarkan. Bila tidak, tentu akan terjadi miss communication. Sementara itu
masalah lemahnya sinyal di penerima bisa diatasi dengan cara misalnya: menambah
daya pancar atau menambah gain antena.
Arus listrik yang berubah menghasilkan medan magnit yang berubah. Medan magnit
yang berubah menghasilkan medan listrik yang berubah. Medan listrik yang berubah
menghasilkan medan magnit yang berubah. Demikian seterusnya hingga medan
listrik dan medan magnit itu menyebar kesegala arah. Fenomena ini sebenarnya
adalah sebuah hukum alam yang sederhana. Sama halnya dengan benda yang
dilempar dan kemudian jatuh ke tanah. Demikian pula dengan listrik-magnit. Bila
ada arus listrik yang berubah pasti akan terpancar gelombang elektromagnetik yang
menyebar kesegala arah.
Berdasarkan hukum alam ini maka di satu tempat kita dapat membuat arus listrik
yang berubah (untuk membangkitkan gelombang elektromagnetik) dan kemudian
menangkapnya kembali di tempat lain (perhatikan ilustrasi pada gambar (b) di atas.
Inilah prinsip dasar dari sistem komunikasi radio. Pemancar mengubah energi listrik
menjadi radiasi gelombang elektromagnetik, sedangkan pesawat penerima
mengubah radiasi itu dan menjadikannya energi listrik kembali.
Membuat arus listrik yang berubah di pemancar sangat sederhana dan mudah. Yang
dibutuhkan hanyalah sebuah osilator. Arus bolak balik yang dihasilkan osilator lalu
dihubungkan ke sebuah konduktor A sebagai antena. Tujuannya agar konduktor A
ini dialiri arus bolak-balik. Akibatnya konduktor A akan menghasilkan medan
magnit yang berubah. Medan magnet yang berubah ini kemudian akan
menghasilkan medan listrik yang berubah, dan medan listrik berubah akan
menghasilkan medan magnet yang berubah, demikian seterusnya hingga
terpancarlah gelombang elektromagnetik yang menyebar ke segala arah. Hingga di
suatu tempat nanti, radiasi gelombang ini menginduksi sebuah antena penerima.
Ketika ditabrak oleh gelombang elektromagnetik maka antena penerima akan
terinduksi (oleh medan magnet yang berubah). Akibatnya antena akan menghasilkan
arus listrik dimana arus listrik ini akan berubah-ubah sesuai perubahan medan
magnit yang diterimanya. Ini berartiantena penerima berhasil menangkap sinyal
yang berasal dari pemancar, dan sinyal yang diterima itu bentuknya sama persis
dengan sinyal osilator yang ada di pemancar.
Sinyal yang diterima itu hanya berupa sinyal bolak-balik saja, dimana di dalamnya
tidak mengandung informasi sama sekali. Sinyal seperti ini sering disebut dengan
sinyal pembawa (carrier). Tanpa informasi di dalamnya, sistem komunikasi menjadi
tidak berarti. Oleh karena itu harus diupayakan sedemikian rupa agar sinyal
pembawa ini harus bisa membawa informasi. Upaya ini kemudian disebut dengan
teknik modulasi.
Cara kerja telephone
Telepon merupakan alat komunikasi yang digunakan untuk menyampaikan pesan
suara (terutama pesan yang berbentuk percakapan). Kebanyakan telepon beroperasi
dengan menggunakan transmisi sinyal listrik dalam jaringan telepon sehingga
memungkinkan pengguna telepon untuk berkomunikasi dengan pengguna lainnya.
Ketika gagang telepon diangkat, posisi telepon disebut off hook. Lalu sirkuit terbagi
menjadi dua jalur di mana bagian positifnya akan berfungsi sebagai Tip yang
menunjukkan angka nol sedangkan pada bagian negatif akan berfungsi sebagai Ring
yang menunjukkan angka -48V DC. Kedua jalur ini yang nantinya akan memproses
pesan dari sender untuk sampai ke receiver. Agar dapat menghasilkan suara pada
telepon, sinyal electrik ditransmisikan melalui kabel telepon yang kemudian diubah
menjadi sinyal yang dapat didengar oleh telepon receiver. Untuk teknologi analog,
transmisi sinyal analog yang dikirimkan dari central office (CO) akan diubah
menjadi transmisi digital. Angka-angka sebagai nomer telepon merupakan frekuensi
tertentu yang memiliki satuan Hertz. Hubungan utama yang ada dalam sirkuit akan
menjadi on hook ketika dibuka, lalu akan muncul getaran. Bunyi yang muncul di
telepon penerima menandakan telepon telah siap digunakan.
A. Cara Kerja Jaringan Telepon Kabel
Telepon kabel menggunakan sistem wireline. sehingga membutuhkan kabel supaya
dapat berfungsi . cara kerja telepon kabel antara lain :
1. Suara dari pengirim diterima oleh alat yang disenut microphone
2. Microphone mengubah gelombang suara menjadi sinyal listrik kemudian
disalurkan oleh perangkat telepon
3. Sinyal tersebut disalurkan melalui kabel ke pusat telekomomunikasi
4. Dari pusat telekomunikasi, sinyal tersebut diteruskan kepada penerima
5. Ssetelah sampai ke penerime, maka sinyal tersebut diubah lagi menjadi
gelombang suara oleh alat yang disebut speaker
B. Cara Kerja Jaringan Telepon Seluler
Telepon seluler menggunakan sistem wireless. pengirim dan penerima harus tetap
tercakup BTS (Base Transceiver Station ). BTS adalah peralatan yang memfasilitasi
komunikasi secara wireless antara pengguna telepon seluler. Cara kerja telepon
seluler wireless antara lain :
1. Suara dari pengirim diterima oleh alat yang disebut microphone
2. Microphone mengubah gelombang suara menjadi sinyal listrik dan kemudian
dipancarkan oleh pnsel ke BTS terdekat
3. Sinyal tersebut diterima oleh BTS dan sinyaL tersebut diteruskan ke pusat
telekomunikasi
4. Dari pusat telekomunikasi sinyal diteruskan kepada BTS terdekat kemudian
diteruskan ke si penerima
5. Setelah sampai kepada penerima , maka sinyal tersebut diubah lagi menjadi
gelombang suara oleh alat yang disebut speaker.
Ad

Recommended

PDF
Materi 12 interferensi_difraksi
Rafika Witama
PPTX
Radiasi gelombang elektromagnetik (FISIKA UNNES)
Ajeng Rizki Rahmawati
DOCX
MANFAAT RADIOISOTOP DI BERBAGAI BIDANG KEHIDUPAN
Nur Widdya Kurniati
DOCX
laporan praktikum fisika
dita andina
DOCX
Fisika praktikum kisi difraksi
Ridho Pasopati
PPTX
Ppt medan magnet
sherli malinda
DOCX
Makalah Rangkaian listrik seri, paralel, dan campuran
noussevarenna
PPTX
Transmission line waveguide
Muhammad Didik Wijaya
PPTX
Ppt kelompok 3
amoyrenyrosida
PDF
Sofyan inawan (saluran transmisi dan distribusi)
sofyan_inawan
PPTX
Generator ac
lukman_sn
DOCX
Laporan Praktikum Rangkaian Seri Paralel
Annisa Icha
DOCX
Laporan Praktikum Fisika Hukum Hooke
rendrafauzi
DOCX
Soal dan penyelesaian kesetimbangan benda
Ilham A
PPTX
INDUKSI ELEKTROMAGNETIK KELAS 12
Nabila Nursafera
PPTX
Energi Gelombang
Ryani Andryani
PDF
Efek hall ugm2014
Erva Eriezt
PPTX
Ppt gelombang elektromagnetik
Stikes BTH Tasikmalaya
DOCX
Laporan praktikum rangkaian listrik hukum ohm
Polytechnic State Semarang
PPT
Medan magnet
badriyatul
DOCX
Resistansi
Actur Saktianto
PPTX
Transformator
wibowow34
DOCX
Laporan lengkap geiger muller kelompok 1
Annis Kenny
DOCX
Polarisasi karena pembiasan ganda
23398
DOCX
Laporan Resmi Percobaan Spektrometer
Latifatul Hidayah
PDF
Fisika kuantum
Hana Dango
PPTX
Hukum Coulomb - Soal2 - Materi 2 - Fisika Listrik dan Magnet
ahmad haidaroh
DOCX
generator-ac-dc
wildansiilibero
PPTX
flyback tv
Nurul Arifin S
PPTX
Blok horizontal Pada TV
Jerry Erlangga

More Related Content

What's hot (20)

PPTX
Ppt kelompok 3
amoyrenyrosida
PDF
Sofyan inawan (saluran transmisi dan distribusi)
sofyan_inawan
PPTX
Generator ac
lukman_sn
DOCX
Laporan Praktikum Rangkaian Seri Paralel
Annisa Icha
DOCX
Laporan Praktikum Fisika Hukum Hooke
rendrafauzi
DOCX
Soal dan penyelesaian kesetimbangan benda
Ilham A
PPTX
INDUKSI ELEKTROMAGNETIK KELAS 12
Nabila Nursafera
PPTX
Energi Gelombang
Ryani Andryani
PDF
Efek hall ugm2014
Erva Eriezt
PPTX
Ppt gelombang elektromagnetik
Stikes BTH Tasikmalaya
DOCX
Laporan praktikum rangkaian listrik hukum ohm
Polytechnic State Semarang
PPT
Medan magnet
badriyatul
DOCX
Resistansi
Actur Saktianto
PPTX
Transformator
wibowow34
DOCX
Laporan lengkap geiger muller kelompok 1
Annis Kenny
DOCX
Polarisasi karena pembiasan ganda
23398
DOCX
Laporan Resmi Percobaan Spektrometer
Latifatul Hidayah
PDF
Fisika kuantum
Hana Dango
PPTX
Hukum Coulomb - Soal2 - Materi 2 - Fisika Listrik dan Magnet
ahmad haidaroh
DOCX
generator-ac-dc
wildansiilibero
Ppt kelompok 3
amoyrenyrosida
Sofyan inawan (saluran transmisi dan distribusi)
sofyan_inawan
Generator ac
lukman_sn
Laporan Praktikum Rangkaian Seri Paralel
Annisa Icha
Laporan Praktikum Fisika Hukum Hooke
rendrafauzi
Soal dan penyelesaian kesetimbangan benda
Ilham A
INDUKSI ELEKTROMAGNETIK KELAS 12
Nabila Nursafera
Energi Gelombang
Ryani Andryani
Efek hall ugm2014
Erva Eriezt
Ppt gelombang elektromagnetik
Stikes BTH Tasikmalaya
Laporan praktikum rangkaian listrik hukum ohm
Polytechnic State Semarang
Medan magnet
badriyatul
Resistansi
Actur Saktianto
Transformator
wibowow34
Laporan lengkap geiger muller kelompok 1
Annis Kenny
Polarisasi karena pembiasan ganda
23398
Laporan Resmi Percobaan Spektrometer
Latifatul Hidayah
Fisika kuantum
Hana Dango
Hukum Coulomb - Soal2 - Materi 2 - Fisika Listrik dan Magnet
ahmad haidaroh
generator-ac-dc
wildansiilibero

Viewers also liked (9)

PPTX
flyback tv
Nurul Arifin S
PPTX
Blok horizontal Pada TV
Jerry Erlangga
PPTX
Blok horizontal Pada TV 2
Jerry Erlangga
PDF
Mengenal komponen-Komponen elektronika
stephan EL'wiin Shaarawy
PPTX
Blok PSA Pada TV
Jerry Erlangga
DOCX
Bahan ajar merawat pakaian
Jay Nudien
PPT
Bagian bagian dan fungsi dalam sistem penerima tv hitam putih
Eko Supriyadi
PDF
Bab 6 sistem penerima televisi
Eko Supriyadi
DOCX
Memperbaiki reparasi televisi_ok
Eko Supriyadi
flyback tv
Nurul Arifin S
Blok horizontal Pada TV
Jerry Erlangga
Blok horizontal Pada TV 2
Jerry Erlangga
Mengenal komponen-Komponen elektronika
stephan EL'wiin Shaarawy
Blok PSA Pada TV
Jerry Erlangga
Bahan ajar merawat pakaian
Jay Nudien
Bagian bagian dan fungsi dalam sistem penerima tv hitam putih
Eko Supriyadi
Bab 6 sistem penerima televisi
Eko Supriyadi
Memperbaiki reparasi televisi_ok
Eko Supriyadi
Ad

Similar to Cara kerja televisi (14)

DOCX
Tugas rangkuman teknik tenaga listrik
Sylvester Saragih
PPTX
INDUKSI ELEKTROMAGNET PPT SEMOGA BERMANFAAT.pptx
ADEEDA1
PPTX
Kelompok 2 ti 3505
Fiky Riyan Darmawan Pratama
PPT
Listrik
sri rejeki
PDF
Makalah praksaltrans magnetron
Nashruddin Ahmad
PPTX
IPA_Fisika_Kd 3.4_INDUKSI KEMAGNETAN.pptx
evangelinewibisono11
PPTX
Induksi Elektromagnetik
faradillahruldy
PPT
PPT_Induksi_Elektromagnetik_Kelompok_19.ppt
Peach20
PPTX
Induksi elektromagnetik
kak_mayya
PPT
induksi-elektromagnet dan aplikasinya .ppt
FaizinFaizin11
PDF
100292398-Materi-Teknik-Radio-Compatibility-Mode.pdf
Bagusdepok
DOC
Induksi elektromagnetik-induksi-diri
ghabug
DOCX
Sri
Agriva Samosir
PPT
induksi-elektromagnetik fisika kelas 12 SMA.ppt
WidaNurdianawati1
Tugas rangkuman teknik tenaga listrik
Sylvester Saragih
INDUKSI ELEKTROMAGNET PPT SEMOGA BERMANFAAT.pptx
ADEEDA1
Kelompok 2 ti 3505
Fiky Riyan Darmawan Pratama
Listrik
sri rejeki
Makalah praksaltrans magnetron
Nashruddin Ahmad
IPA_Fisika_Kd 3.4_INDUKSI KEMAGNETAN.pptx
evangelinewibisono11
Induksi Elektromagnetik
faradillahruldy
PPT_Induksi_Elektromagnetik_Kelompok_19.ppt
Peach20
Induksi elektromagnetik
kak_mayya
induksi-elektromagnet dan aplikasinya .ppt
FaizinFaizin11
100292398-Materi-Teknik-Radio-Compatibility-Mode.pdf
Bagusdepok
Induksi elektromagnetik-induksi-diri
ghabug
induksi-elektromagnetik fisika kelas 12 SMA.ppt
WidaNurdianawati1
Ad

Cara kerja televisi

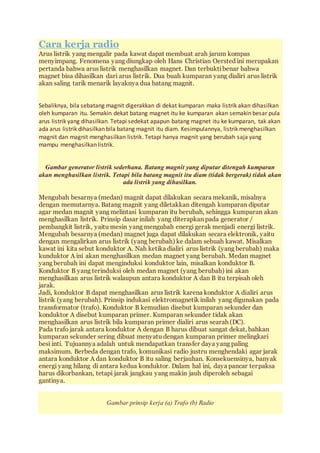

  • 1. Cara kerja televisi Agar dapat bekerja dan menampilkan gambar dari stasiun tv favorit mu, televisi terdiri dari bagaian-bagian yang saling menunjang agar bisa berfungsi. Secara garis besarnya bagian-bagian televisi berupa Antena, Catu daya (power), Tunner, Rangkain detektor video, Rangkain penguat video, dan Rangkain Audio. Berikut ini garis besar cara televisi bekerja (lihat gambar) 1. Antena berfungsi untuk menangkap belombang yang dipancarkan oleh stasiun televisi 2. Sinyal yang datang di alirkan menuju ke colokan antena yang ada pada televisi 3. Sinyal yang datang membawa gelombang suara dan gambar karena gelombang yang di terima antena tv lebih dari satu macam (contoh gelombang stasiun RCTI, ANTV, GLOBAL TV, SCTV, TRANS 7, dll). Sirkuit di dalam televisi memisahkan gelombang ini (berupa suara dan gambar) sesuai dengan saluran tv yang kamu pilih kemudian di proses lebih lanjut. Alat pemisah di sebut Tunner 4. Sirkuit penembak elektron menggunakan sinyal gambar ini untuk di proses ulang dengan bantuan kamera tv 5. Bagian ini menembakan tiga elektron (merah, biru dan biru) menuju tabung sinar katoda 6. Berkas elektron menerobos suatu cincin elektromagnet. Elektron dapat dikendarai oleh magnit sebab mereka mempunyaielektron negatif. Dan berkas elektron ini akan bergerak bolak balik di layar televisi 7. Berkas cahaya ini akan diarahkan ke layar yang di beribahan kimia berupa fosfor. Saat berkas elektron ini mengenai fosfor akan menampilkan titik-titik warna merah, biru, dan hijau. Yang tidak kena tetap bewarna hitam. Kombinasi-kombinasi warna inilah yang menghasilkan gambar di televisi 8. Gelombang suara akan di proses pada bagian ini untuk menghilangkan berbagai ganguan 9. Sinyal suara yang sudah di saring di keluarkan melalui alat yang di sebut speaker
  • 2. Cara kerja radio Arus listrik yang mengalir pada kawat dapat membuat arah jarum kompas menyimpang. Fenomena yang diungkap oleh Hans Christian Oersted ini merupakan pertanda bahwa arus listrik menghasilkan magnet. Dan terbuktibenar bahwa magnet bisa dihasilkan dari arus listrik. Dua buah kumparan yang dialiri arus listrik akan saling tarik menarik layaknya dua batang magnit. Sebaliknya, bila sebatang magnit digerakkan di dekat kumparan maka listrik akan dihasilkan oleh kumparan itu. Semakin dekat batang magnet itu ke kumparan akan semakin besar pula arus listrik yang dihasilkan. Tetapi sedekat apapun batang magnet itu ke kumparan, tak akan ada arus listrik dihasilkan bila batang magnit itu diam. Kesimpulannya, listrik menghasilkan magnit dan magnit menghasilkan listrik. Tetapi hanya magnit yang berubah saja yang mampu menghasilkan listrik. Gambar generator listrik sederhana. Batang magnit yang diputar ditengah kumparan akan menghasilkan listrik. Tetapi bila batang magnit itu diam (tidak bergerak) tidak akan ada listrik yang dihasilkan. Mengubah besarnya (medan) magnit dapat dilakukan secara mekanik, misalnya dengan memutarnya. Batang magnit yang diletakkan ditengah kumparan diputar agar medan magnit yang melintasi kumparan itu berubah, sehingga kumparan akan menghasilkan listrik. Prinsip dasar inilah yang diterapkan pada generator / pembangkit listrik, yaitu mesin yang mengubah energi gerak menjadi energi listrik. Mengubah besarnya (medan) magnet juga dapat dilakukan secara elektronik, yaitu dengan mengalirkan arus listrik (yang berubah) ke dalam sebuah kawat. Misalkan kawat ini kita sebut konduktor A. Nah ketika dialiri arus listrik (yang berubah) maka kunduktor A ini akan menghasilkan medan magnet yang berubah. Medan magnet yang berubah ini dapat menginduksi konduktor lain, misalkan konduktor B. Konduktor B yang terinduksi oleh medan magnet (yang berubah) ini akan menghasilkan arus listrik walaupun antara konduktor A dan B itu terpisah oleh jarak. Jadi, konduktor B dapat menghasilkan arus listrik karena konduktor A dialiri arus listrik (yang berubah). Prinsip indukasi elektromagnetik inilah yang digunakan pada transformator (trafo). Konduktor B kemudian disebut kumparan sekunder dan konduktor A disebut kumparan primer. Kumparan sekunder tidak akan menghasilkan arus listrik bila kumparan primer dialiri arus searah (DC). Pada trafo jarak antara konduktor A dengan B harus dibuat sangat dekat, bahkan kumparan sekunder sering dibuat menyatu dengan kumparan primer melingkari besi inti. Tujuannya adalah untuk mendapatkan transfer daya yang paling maksimum. Berbeda dengan trafo, komunikasi radio justru menghendaki agar jarak antara konduktor A dan konduktor B itu saling berjauhan. Konsekuensinya, banyak energi yang hilang di antara kedua konduktor. Dalam hal ini, daya pancar terpaksa harus dikorbankan, tetapi jarak jangkau yang makin jauh diperoleh sebagai gantinya. Gambar prinsip kerja (a) Trafo (b) Radio

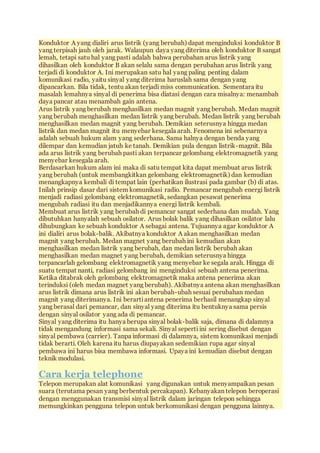

  • 3. Konduktor A yang dialiri arus listrik (yang berubah) dapat menginduksi konduktor B yang terpisah jauh oleh jarak. Walaupun daya yang diterima oleh konduktor B sangat lemah, tetapi satu hal yang pasti adalah bahwa perubahan arus listrik yang dihasilkan oleh konduktor B akan selalu sama dengan perubahan arus listrik yang terjadi di konduktor A. Ini merupakan satu hal yang paling penting dalam komunikasi radio, yaitu sinyal yang diterima haruslah sama dengan yang dipancarkan. Bila tidak, tentu akan terjadi miss communication. Sementara itu masalah lemahnya sinyal di penerima bisa diatasi dengan cara misalnya: menambah daya pancar atau menambah gain antena. Arus listrik yang berubah menghasilkan medan magnit yang berubah. Medan magnit yang berubah menghasilkan medan listrik yang berubah. Medan listrik yang berubah menghasilkan medan magnit yang berubah. Demikian seterusnya hingga medan listrik dan medan magnit itu menyebar kesegala arah. Fenomena ini sebenarnya adalah sebuah hukum alam yang sederhana. Sama halnya dengan benda yang dilempar dan kemudian jatuh ke tanah. Demikian pula dengan listrik-magnit. Bila ada arus listrik yang berubah pasti akan terpancar gelombang elektromagnetik yang menyebar kesegala arah. Berdasarkan hukum alam ini maka di satu tempat kita dapat membuat arus listrik yang berubah (untuk membangkitkan gelombang elektromagnetik) dan kemudian menangkapnya kembali di tempat lain (perhatikan ilustrasi pada gambar (b) di atas. Inilah prinsip dasar dari sistem komunikasi radio. Pemancar mengubah energi listrik menjadi radiasi gelombang elektromagnetik, sedangkan pesawat penerima mengubah radiasi itu dan menjadikannya energi listrik kembali. Membuat arus listrik yang berubah di pemancar sangat sederhana dan mudah. Yang dibutuhkan hanyalah sebuah osilator. Arus bolak balik yang dihasilkan osilator lalu dihubungkan ke sebuah konduktor A sebagai antena. Tujuannya agar konduktor A ini dialiri arus bolak-balik. Akibatnya konduktor A akan menghasilkan medan magnit yang berubah. Medan magnet yang berubah ini kemudian akan menghasilkan medan listrik yang berubah, dan medan listrik berubah akan menghasilkan medan magnet yang berubah, demikian seterusnya hingga terpancarlah gelombang elektromagnetik yang menyebar ke segala arah. Hingga di suatu tempat nanti, radiasi gelombang ini menginduksi sebuah antena penerima. Ketika ditabrak oleh gelombang elektromagnetik maka antena penerima akan terinduksi (oleh medan magnet yang berubah). Akibatnya antena akan menghasilkan arus listrik dimana arus listrik ini akan berubah-ubah sesuai perubahan medan magnit yang diterimanya. Ini berartiantena penerima berhasil menangkap sinyal yang berasal dari pemancar, dan sinyal yang diterima itu bentuknya sama persis dengan sinyal osilator yang ada di pemancar. Sinyal yang diterima itu hanya berupa sinyal bolak-balik saja, dimana di dalamnya tidak mengandung informasi sama sekali. Sinyal seperti ini sering disebut dengan sinyal pembawa (carrier). Tanpa informasi di dalamnya, sistem komunikasi menjadi tidak berarti. Oleh karena itu harus diupayakan sedemikian rupa agar sinyal pembawa ini harus bisa membawa informasi. Upaya ini kemudian disebut dengan teknik modulasi. Cara kerja telephone Telepon merupakan alat komunikasi yang digunakan untuk menyampaikan pesan suara (terutama pesan yang berbentuk percakapan). Kebanyakan telepon beroperasi dengan menggunakan transmisi sinyal listrik dalam jaringan telepon sehingga memungkinkan pengguna telepon untuk berkomunikasi dengan pengguna lainnya.

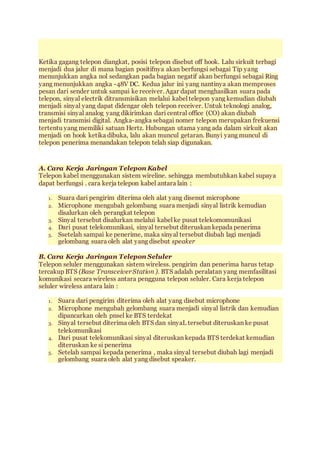

  • 4. Ketika gagang telepon diangkat, posisi telepon disebut off hook. Lalu sirkuit terbagi menjadi dua jalur di mana bagian positifnya akan berfungsi sebagai Tip yang menunjukkan angka nol sedangkan pada bagian negatif akan berfungsi sebagai Ring yang menunjukkan angka -48V DC. Kedua jalur ini yang nantinya akan memproses pesan dari sender untuk sampai ke receiver. Agar dapat menghasilkan suara pada telepon, sinyal electrik ditransmisikan melalui kabel telepon yang kemudian diubah menjadi sinyal yang dapat didengar oleh telepon receiver. Untuk teknologi analog, transmisi sinyal analog yang dikirimkan dari central office (CO) akan diubah menjadi transmisi digital. Angka-angka sebagai nomer telepon merupakan frekuensi tertentu yang memiliki satuan Hertz. Hubungan utama yang ada dalam sirkuit akan menjadi on hook ketika dibuka, lalu akan muncul getaran. Bunyi yang muncul di telepon penerima menandakan telepon telah siap digunakan. A. Cara Kerja Jaringan Telepon Kabel Telepon kabel menggunakan sistem wireline. sehingga membutuhkan kabel supaya dapat berfungsi . cara kerja telepon kabel antara lain : 1. Suara dari pengirim diterima oleh alat yang disenut microphone 2. Microphone mengubah gelombang suara menjadi sinyal listrik kemudian disalurkan oleh perangkat telepon 3. Sinyal tersebut disalurkan melalui kabel ke pusat telekomomunikasi 4. Dari pusat telekomunikasi, sinyal tersebut diteruskan kepada penerima 5. Ssetelah sampai ke penerime, maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker B. Cara Kerja Jaringan Telepon Seluler Telepon seluler menggunakan sistem wireless. pengirim dan penerima harus tetap tercakup BTS (Base Transceiver Station ). BTS adalah peralatan yang memfasilitasi komunikasi secara wireless antara pengguna telepon seluler. Cara kerja telepon seluler wireless antara lain : 1. Suara dari pengirim diterima oleh alat yang disebut microphone 2. Microphone mengubah gelombang suara menjadi sinyal listrik dan kemudian dipancarkan oleh pnsel ke BTS terdekat 3. Sinyal tersebut diterima oleh BTS dan sinyaL tersebut diteruskan ke pusat telekomunikasi 4. Dari pusat telekomunikasi sinyal diteruskan kepada BTS terdekat kemudian diteruskan ke si penerima 5. Setelah sampai kepada penerima , maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker.
