Power supply adalah rangkaian elektronika yang mengubah arus AC menjadi DC untuk kebutuhan komponen televisi. Terdapat beberapa jenis power supply, dan dalam catu daya switching, efisiensi tinggi dan kemampuan kerja pada berbagai tegangan input menjadi keunggulan utama. Dokumentasi ini menjelaskan cara kerja, komponen, serta masalah dan kerusakan umum pada power supply televisi.
Blok PSA Pada TV
- 1. PSA Televisi JERRY ERLANGGA SADDAM HUSEIN

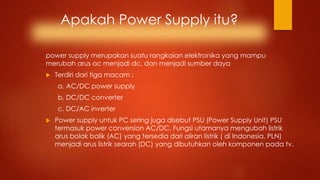

- 2. Apakah Power Supply itu? power supply merupakan suatu rangkaian elektronika yang mampu merubah arus ac menjadi dc, dan menjadi sumber daya Terdiri dari tiga macam : a. AC/DC power supply b. DC/DC converter c. DC/AC inverter Power supply untuk PC sering juga disebut PSU (Power Supply Unit) PSU termasuk power conversion AC/DC. Fungsi utamanya mengubah listrik arus bolak balik (AC) yang tersedia dari aliran listrik ( di Indonesia, PLN) menjadi arus listrik searah (DC) yang dibutuhkan oleh komponen pada tv.

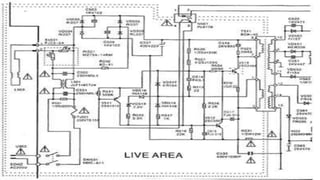

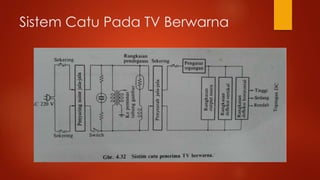

- 3. Sistem Catu Pada TV Berwarna

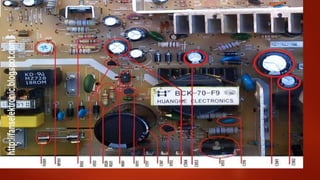

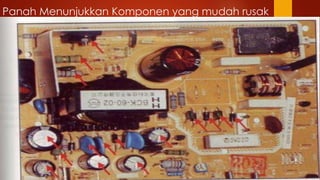

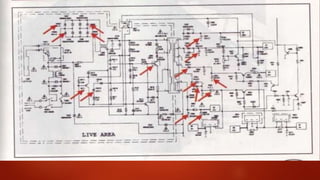

- 5. Panah Menunjukkan Komponen yang mudah rusak

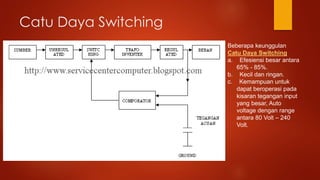

- 7. Catu Daya Switching Beberapa keunggulan Catu Daya Switching a. Efesiensi besar antara 65% - 85%. b. Kecil dan ringan. c. Kemampuan untuk dapat beroperasi pada kisaran tegangan input yang besar, Auto voltage dengan range antara 80 Volt 240 Volt.

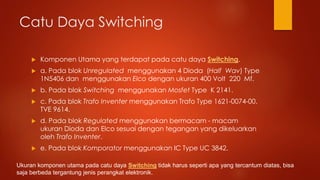

- 8. Catu Daya Switching Komponen Utama yang terdapat pada catu daya Switching. a. Pada blok Unregulated menggunakan 4 Dioda (Half Wav) Type 1N5406 dan menggunakan Elco dengan ukuran 400 Volt 220 Mf. b. Pada blok Switching menggunakan Mosfet Type K 2141. c. Pada blok Trafo Inventer menggunakan Trafo Type 1621-0074-00. TVE 9614. d. Pada blok Regulated menggunakan bermacam - macam ukuran Dioda dan Elco sesuai dengan tegangan yang dikeluarkan oleh Trafo Inventer. e. Pada blok Komporator menggunakan IC Type UC 3842. Ukuran komponen utama pada catu daya Switching tidak harus seperti apa yang tercantum diatas, bisa saja berbeda tergantung jenis perangkat elektronik.

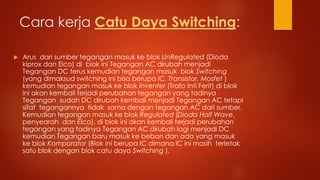

- 9. Cara kerja Catu Daya Switching: Arus dari sumber tegangan masuk ke blok UnRegulated (Dioda kiprox dan Elco) di blok ini Tegangan AC dirubah menjadi Tegangan DC terus kemudian tegangan masuk blok Switching (yang dimaksud switching ini bisa berupa IC, Transistor, Mosfet ) kemudian tegangan masuk ke blok Inventer (Trafo Inti Ferit) di blok ini akan kembali terjadi perubahan tegangan yang tadinya Tegangan sudah DC dirubah kembali menjadi Tegangan AC tetapi sifat tegangannya tidak sama dengan tegangan AC dari sumber. Kemudian tegangan masuk ke blok Regulated (Dioda Half Wave, penyearah dan Elco), di blok ini akan kembali terjadi perubahan tegangan yang tadinya Tegangan AC dirubah lagi menjadi DC kemudian Tegangan baru masuk ke beban dan ada yang masuk ke blok Komporator (Blok ini berupa IC dimana IC ini masih terletak satu blok dengan blok catu daya Switching ).

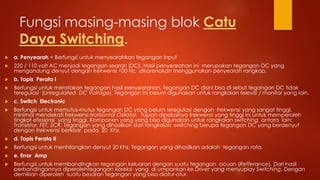

- 10. Fungsi masing-masing blok Catu Daya Switching. a. Penyearah = Berfungsi untuk menyearahkan tegangan input 220 / 110 volt AC menjadi tegangan searah (DC). Hasil penyearahan ini merupakan tegangan DC yang mengandung denyut dengan frekwensi 100 Hz, dikarenakan menggunakan penyearah rangkap. b. Tapis Perata I Berfungsi untuk meratakan tegangan hasil penyearahan. Tegangan DC disini bisa di sebut tegangan DC tidak teregulasi (Unregulated DC Voltage). Tegangan ini belum digunakan untuk rangkaian televisi / monitor yang lain. c. Switch Electronic Berfungsi untuk memutus-mutus tegangan DC yang belum teregulasi dengan frekwensi yang sangat tinggi, minimal mendekati frekwensi Horizontal Osilator. Tujuan dipakainya frekwensi yang tinggi ini untuk memperoleh tingkat efesiensi yang tinggi. Komponen yang yang bisa digunakan untuk rangkaian switching antara lain: Transistor, FET, SCR. Tegangan yang dihasilkan dari rangkaian switching berupa tegangan DC yang berdenyut dengan frekwensi berkisar pada 20 Khz. d. Tapis Perata II Berfungsi untuk menhilangkan denyut 20 Khz. Tegangan yang dihasilkan adalah tegangan rata. e. Error Amp Berfungsi untuk membandingkan tegangan keluaran dengan suatu tegangan acuan (Refferance). Dari hasil perbandingannya diperolehtegangan koreksi yang di umpankan ke Driver yang menyuplay Switching. Dengan demikian diperoleh suatu besaran tegangan yang bisa diatur-atur.

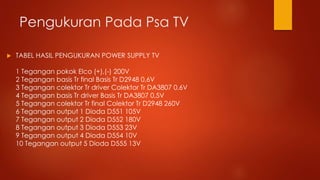

- 11. Pengukuran Pada Psa TV TABEL HASIL PENGUKURAN POWER SUPPLY TV 1 Tegangan pokok Elco (+),(-) 200V 2 Tegangan basis Tr final Basis Tr D2948 0,6V 3 Tegangan colektor Tr driver Colektor Tr DA3807 0,6V 4 Tegangan basis Tr driver Basis Tr DA3807 0,5V 5 Tegangan colektor Tr final Colektor Tr D2948 260V 6 Tegangan output 1 Dioda D551 105V 7 Tegangan output 2 Dioda D552 180V 8 Tegangan output 3 Dioda D553 23V 9 Tegangan output 4 Dioda D554 10V 10 Tegangan output 5 Dioda D555 13V

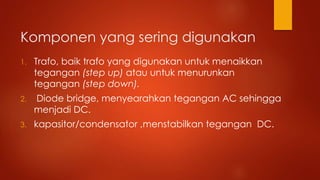

- 12. Komponen yang sering digunakan 1. Trafo, baik trafo yang digunakan untuk menaikkan tegangan (step up) atau untuk menurunkan tegangan (step down). 2. Diode bridge, menyearahkan tegangan AC sehingga menjadi DC. 3. kapasitor/condensator ,menstabilkan tegangan DC.

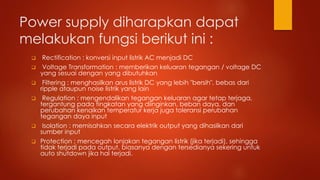

- 13. Power supply diharapkan dapat melakukan fungsi berikut ini : Rectification : konversi input listrik AC menjadi DC Voltage Transformation : memberikan keluaran tegangan / voltage DC yang sesuai dengan yang dibutuhkan Filtering : menghasilkan arus listrik DC yang lebih "bersih", bebas dari ripple ataupun noise listrik yang lain Regulation : mengendalikan tegangan keluaran agar tetap terjaga, tergantung pada tingkatan yang diinginkan, beban daya, dan perubahan kenaikan temperatur kerja juga toleransi perubahan tegangan daya input Isolation : memisahkan secara elektrik output yang dihasilkan dari sumber input Protection : mencegah lonjakan tegangan listrik (jika terjadi), sehingga tidak terjadi pada output, biasanya dengan tersedianya sekering untuk auto shutdown jika hal terjadi.

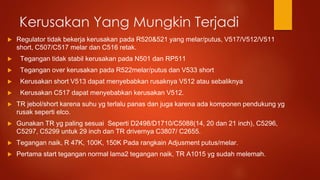

- 15. Kerusakan Yang Mungkin Terjadi Regulator tidak bekerja kerusakan pada R520&521 yang melar/putus, V517/V512/V511 short, C507/C517 melar dan C516 retak. Tegangan tidak stabil kerusakan pada N501 dan RP511 Tegangan over kerusakan pada R522melar/putus dan V533 short Kerusakan short V513 dapat menyebabkan rusaknya V512 atau sebaliknya Kerusakan C517 dapat menyebabkan kerusakan V512. TR jebol/short karena suhu yg terlalu panas dan juga karena ada komponen pendukung yg rusak seperti elco. Gunakan TR yg paling sesuai Seperti D2498/D1710/C5088(14, 20 dan 21 inch), C5296, C5297, C5299 untuk 29 inch dan TR drivernya C3807/ C2655. Tegangan naik, R 47K, 100K, 150K Pada rangkain Adjusment putus/melar. Pertama start tegangan normal lama2 tegangan naik, TR A1015 yg sudah melemah.

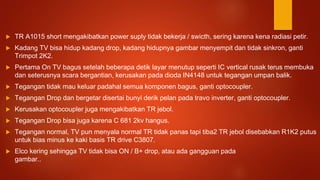

- 16. TR A1015 short mengakibatkan power suply tidak bekerja / swicth, sering karena kena radiasi petir. Kadang TV bisa hidup kadang drop, kadang hidupnya gambar menyempit dan tidak sinkron, ganti Trimpot 2K2. Pertama On TV bagus setelah beberapa detik layar menutup seperti IC vertical rusak terus membuka dan seterusnya scara bergantian, kerusakan pada dioda IN4148 untuk tegangan umpan balik. Tegangan tidak mau keluar padahal semua komponen bagus, ganti optocoupler. Tegangan Drop dan bergetar disertai bunyi derik pelan pada travo inverter, ganti optocoupler. Kerusakan optocoupler juga mengakibatkan TR jebol. Tegangan Drop bisa juga karena C 681 2kv hangus. Tegangan normal, TV pun menyala normal TR tidak panas tapi tiba2 TR jebol disebabkan R1K2 putus untuk bias minus ke kaki basis TR drive C3807. Elco kering sehingga TV tidak bisa ON / B+ drop, atau ada gangguan pada gambar..
