Clara16P Uno&Duo
- 1. PARTNER CLARA RAAM Gemaakt in Zwitserland AGC MIRODAN Industrielaan 1 BE – 8501 Kortrijk (Courtrai) info@clarafenster.be www.clarafenster.be www.agc-yourglass.com

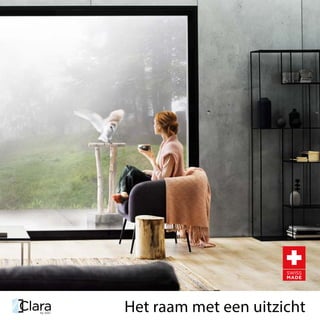

- 2. Het raam met een uitzicht

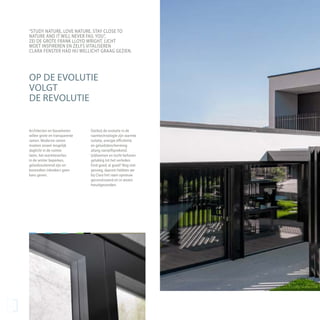

- 3. 2 “STUDY NATURE, LOVE NATURE, STAY CLOSE TO NATURE AND IT WILL NEVER FAIL YOU”, ZEI DE GROTE FRANK LLOYD WRIGHT. LICHT MOET INSPIREREN EN ZELFS VITALISEREN CLARA FENSTER HAD HIJ WELLICHT GRAAG GEZIEN. Architecten en bouwheren willen grote en transparente ramen. Moderne ramen moeten zoveel mogelijk daglicht in de ruimte laten, het warmteverlies in de winter beperken, geluidsisolerend zijn en bovendien inbrekers geen kans geven. Dankzij de evolutie in de raamtechnologie zijn warmte isolatie, energie efficiëntie en geluidsbescherming allang vanzelfsprekend. Ijsbloemen en tocht behoren gelukkig tot het verleden. Eind goed, al goed? Nog niet genoeg, daarom hebben we bij Clara het raam opnieuw geconstrueerd en in wezen heruitgevonden. OP DE EVOLUTIE VOLGT DE REVOLUTIE

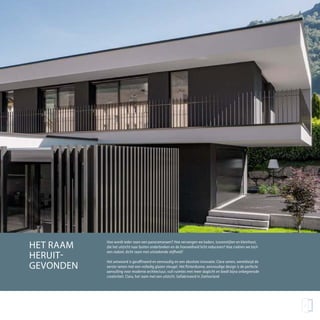

- 4. 3 HET RAAM HERUIT- GEVONDEN Hoe wordt ieder raam een panoramaraam? Hoe vervangen we kaders, tussenstijlen en kleinhout, die het uitzicht naar buiten onderbreken en de hoeveelheid licht reduceren? Hoe creëren we toch een stabiel, dicht raam met uitstekende stijfheid? Het antwoord is geraffineerd en eenvoudig en een absolute innovatie: Clara ramen, wereldwijd de eerste ramen met een volledig glazen vleugel. Het flinterdunne, eenvoudige design is de perfecte aanvulling voor moderne architectuur, vult ruimtes met meer daglicht en biedt bijna onbegrensde creativiteit. Clara, het raam met een uitzicht. Gefabriceerd in Zwitserland
- 5. CLARA RAMEN 6 ARGUMENTEN DIE HET VERSCHIL MAKEN 4 GLAS IS HET ARCHITECTONISCHE ELEMENT VAN DE 21E EEUW. CLARA RAMEN VERENIGEN TRANSPARANTIE, TOEGANKELIJKHEID EN OPENHEID VAN EEN GLAZEN RAAM MET ALLE VOORDELEN VAN EEN DRAAIKIEPRAAM OF DRAAIRAAM ELEGANTES EN EENVOUDIG DESIGN Het doorlopende glasoppervlak van een Clara raam zorgt voor een grenzeloze overgang tussen binnen en buiten. UITSTEKENDE LICHTINVAL IN DE RUIMTES Het unieke ontwerp van de Clara raam UNO86 zonder zichtbaar vleugelprofiel laat tot 15% meer daglicht binnen.

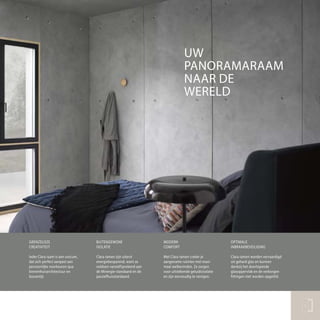

- 6. GRENZELOZE CREATIVITEIT Ieder Clara raam is een unicum, dat zich perfect aanpast aan persoonlijke voorkeuren qua binnenhuisarchitectuur en bouwstijl. BUITENGEWONE ISOLATIE Clara ramen zijn uiterst energiebesparend, want ze voldoen vanzelfsprekend aan de Minergie-standaard en de passiefhuisstandaard. MODERN COMFORT Met Clara ramen creëer je aangename ruimtes met maxi- maal welbevinden. Ze zorgen voor uitstekende geluidsisolatie en zijn eenvoudig te reinigen. OPTIMALE INBRAAKBEVEILIGING Clara ramen worden vervaardigd uit gehard glas en kunnen dankzij het doorlopende glasoppervlak en de verborgen fittingen niet worden opgetild. 5 UW PANORAMARAAM NAAR DE WERELD

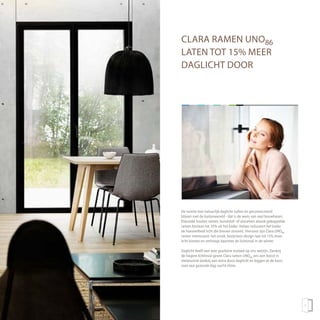

- 8. De ruimte met natuurlijk daglicht vullen en geconnecteerd blijven met de buitenwereld - dat is de wens van veel bouwheren. Klassieke houten ramen, kunststof- of aluramen alsook gekoppelde ramen bestaan tot 35% uit het kader. Helaas reduceert het kader de hoeveelheid licht die binnen stroomt. Hiervoor zijn Clara UNO86 ramen interessant: het uniek, kozijnloos design laat tot 15% meer licht binnen en verhoogt daarmee de lichtinval in de winter. Daglicht heeft een zeer positieve invloed op ons welzijn. Dankzij de hogere lichtinval geven Clara ramen UNO86 ons een boost in melatonine dankzij een extra dosis daglicht en leggen ze de basis voor een gezonde dag-nacht-ritme. 7 CLARA RAMEN UNO86 LATEN TOT 15% MEER DAGLICHT DOOR

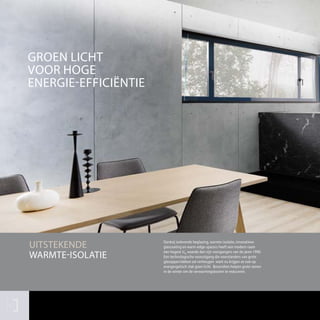

- 9. GROEN LICHT VOOR HOGE ENERGIE-EFFICIËNTIE UITSTEKENDE WARMTE-ISOLATIE Dankzij isolerende beglazing, warmte-isolatie, innovatieve glascoating en warm-edge-spacers heeft een modern raam een hogere Uw waarde dan zijn voorgangers van de jaren 1990. Een technologische vooruitgang die voorstanders van grote glasoppervlakken zal verheugen want nu krijgen ze ook op energergetisch vlak goen licht. Bovendien helpen grote ramen in de winter om de verwarmingskosten te reduceren. 8

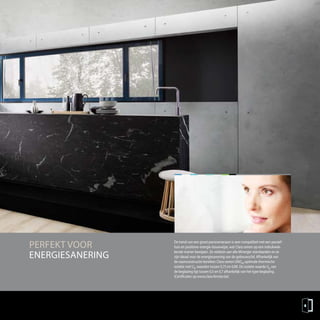

- 10. PERFEKT VOOR ENERGIESANERING De trend van een groot panoramaraam is zeer compatibel met een passief- huis en positieve-energie-bouwwijze, wat Clara ramen op een indrukwek- kende manier bewijzen. Ze voldoen aan alle Minergie-standaarden en ze zijn ideaal voor de energiesanering van de gebouwschil. Afhankelijk van de raamconstructie bereiken Clara ramen UNO86 optimale thermische isolatie met Uw waarden tussen 0,75 en 0,89. De isolatie waarde Ug van de beglazing ligt tussen 0,5 en 0,7 afhankelijk van het type beglazing. (Certificaten op www.clara-fenster.be) 9

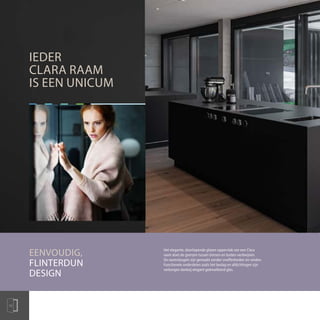

- 11. IEDER CLARA RAAM IS EEN UNICUM 10 Het elegante, doorlopende glazen oppervlak van een Clara raam doet de grenzen tussen binnen en buiten verdwijnen. De raamvleugels zijn gemaakt zonder oneffenheden en randen. Functionele onderdelen zoals het beslag en afdichtingen zijn verborgen dankzij elegant geëmailleerd glas. EENVOUDIG, FLINTERDUN DESIGN

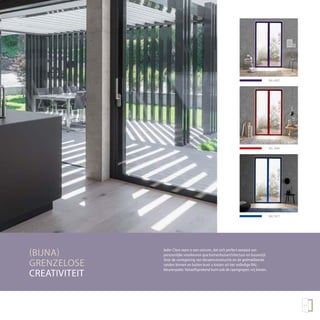

- 12. RAL 4007 RAL 3004 RAL 5017 11 (BIJNA) GRENZELOSE CREATIVITEIT Ieder Clara raam is een unicum, dat zich perfect aanpast aan persoonlijke voorkeuren qua binnenhuisarchitectuur en bouwstijl. Voor de vormgeving van deraamconstructie en de geëmailleerde randen binnen en buiten kunt u kiezen uit het volledige RAL- kleurenpalet. Vanzelfsprekend kunt ook de raamgrepen vrij kiezen.

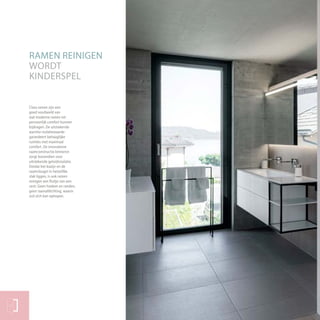

- 13. Clara ramen zijn een goed voorbeeld van wat moderne ramen tot persoonlijk comfort kunnen bijdragen. De uitstekende warmte-isolatiewaarde garandeert behaaglijke ruimtes met maximaal comfort. De innovatieve raamconstructie binnenin zorgt bovendien voor uitstekende geluidsisolatie. Omdat het kozijn en de raamvleugel in hetzelfde vlak liggen, is ook ramen reinigen een fluitje van een cent. Geen hoeken en randen, geen raamafdichting, waarin vuil zich kan ophopen. 12 RAMEN REINIGEN WORDT KINDERSPEL

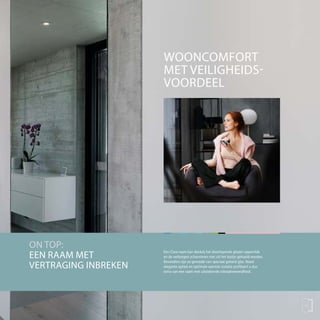

- 14. Een Clara raam kan dankzij het doorlopende glazen oppervlak en de verborgen scharnieren niet uit het kozijn gehaald worden. Bovendien zijn ze gemaakt van speciaal gehard glas. Naast elegante optiek en optimale warmte-isolatie profiteert u dus extra van een raam met uitstekende inbraakwerendheid. WOONCOMFORT MET VEILIGHEIDS- VOORDEEL 13 ON TOP: EEN RAAM MET VERTRAGING INBREKEN

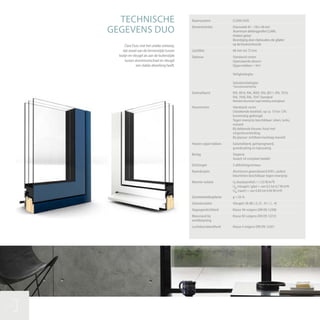

- 15. TECHNISCHE GEGEVENS DUO 14 Raamsysteem CLARA DUO Elementsterkte Doorsnede 45 – 150 x 58 mm Aluminium dekkingprofiel CLARA, Hoeken gelast Bevestiging door cliphouders die glijden op de houtconstructie Lijstdikte 68 mm tot 72 mm Opbouw Standaard ramen Openslaande deuren Oppervlakken > 4m2 Veiligheidsglas Geluidsisolatieglas *Geluidsisolatiefolie Geëmailleerd RAL 9016, RAL 9005, RAL 8011, RAL 7016, RAL 7040, RAL 7047 Standard Meerderekleurtonentegenbetalingverkrijgbaart Houtsoorten Standaard: vuren Uitstekende kwaliteit, op ca. 10 tot 12% kunstmatig gedroogd Tegen meerprijs beschikbaar: eiken, lariks, meranti Bij dekkende kleuren: hout met vingerlasverbinding Bij glazuur: zichtbare houtlaag massief Houten oppervlakken Gelamelleerd, geïmpregneerd, grondcoating en topcoating Beslag Siegenia Axxent 24 compleet bedekt Dichtingen 3 afdichtingsniveaus Raamdorpels Aluminium geanodiseerd EV01, andere kleurtinten beschikbaar tegen meerprijs Warmte-isolatie Uf (kozijnprofiel) = 1,53 W/m2K Ug (vleugels / glas) = van 0,5 tot 0,7 W/m2K Uw (raam) = van 0,84 tot 0,94 W/m2K Zonnetoetredingsfactor g = 56 % Geluidsisolatie Vleugels 38 dB (-2;-5) - 41 (-1, -4) Slagregendichtheid Klasse 9A volgens DIN EN 12208 Weerstand bij windbelasting Klasse B3 volgens DIN EN 12210 Luchtdoorlatendheid Klasse 4 volgens DIN EN 12207 Clara Duo: met het unieke ontwerp, dat zowel aan de binnenzijde tussen kozijn en vleugel als aan de buitenzijde tussen aluminiumschaal en vleugel een vlakke afwerking heeft.

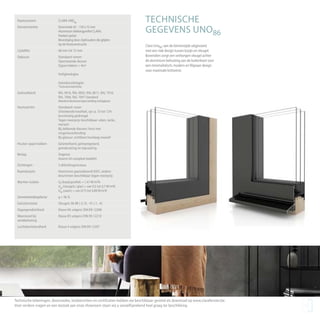

- 16. TECHNISCHE GEGEVENS UNO86 Technische tekeningen, doorsnedes, testberichten en certificaten hebben we beschikbaar gesteld als download op www.clarafenster.be. Voor verdere vragen en een bezoek aan onze showroom staan wij u vanzelfsprekend heel graag ter beschikking. 15 Clara Uno86: aan de binnenzijde uitgevoerd met een vlak design tussen kozijn en vleugel. Bovendien zorgt een verborgen vleugel achter de aluminium behuizing aan de buitenkant voor een minimalistisch, modern en filigraan design voor maximale lichtwinst. Raamsysteem CLARA UNO86 Elementsterkte Doorsnede 45 – 150 x 72 mm Aluminium dekkingprofiel CLARA, Hoeken gelast Bevestiging door cliphouders die glijden op de houtconstructie Lijstdikte 68 mm tot 72 mm Opbouw Standaard ramen Openslaande deuren Oppervlakken > 4m2 Veiligheidsglas Geluidsisolatieglas *Geluidsisolatiefolie Geëmailleerd RAL 9016, RAL 9005, RAL 8011, RAL 7016, RAL 7040, RAL 7047 Standard Meerderekleurtonentegenbetalingverkrijgbaart Houtsoorten Standaard: vuren Uitstekende kwaliteit, op ca. 10 tot 12% kunstmatig gedroogd Tegen meerprijs beschikbaar: eiken, lariks, meranti Bij dekkende kleuren: hout met vingerlasverbinding Bij glazuur: zichtbare houtlaag massief Houten oppervlakken Gelamelleerd, geïmpregneerd, grondcoating en topcoating Beslag Siegenia Axxent 24 compleet bedektt Dichtingen 3 afdichtingsniveaus Raamdorpels Aluminium geanodiseerd EV01, andere kleurtinten beschikbaar tegen meerprijs Warmte-isolatie Uf (kozijnprofiel) = 1,41 W/m2K Ug (vleugels / glas) = van 0,5 tot 0,7 W/m2K Uw (raam) = van 0,75 tot 0,89 W/m2K Zonnetoetredingsfactor g = 56 % Geluidsisolatie Vleugels 38 dB (-2;-5) - 41 (-1, -4) Slagregendichtheid Klasse 9A volgens DIN EN 12208 Weerstand bij windbelasting Klasse B3 volgens DIN EN 12210 Luchtdoorlatendheid Klasse 4 volgens DIN EN 12207
