Dokumen ini membincangkan asas mekanikal dan elektromekanik, termasuk jenis pergerakan mekanikal seperti gerakan lurus dan putaran. Terdapat penjelasan tentang komponen sistem mekanikal seperti takal, tali sawat, dan gear, serta fungsinya dalam memindahkan gerakan. Perbandingan antara sistem mekanikal dan elektromekanikal juga dibentangkan, menyoroti perbezaan dalam fungsi, ukuran, dan sumber tenaga.
Edited pergerakan mekanikal

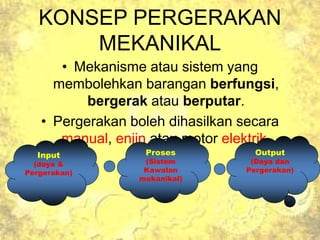

- 3. KONSEP PERGERAKAN MEKANIKAL Mekanisme atau sistem yang membolehkan barangan berfungsi, bergerak atau berputar. Pergerakan boleh dihasilkan secara manual, enjin atau motor elektrik. Input (daya & Pergerakan) Proses (Sistem Kawalan mekanikal) Output (Daya dan Pergerakan)

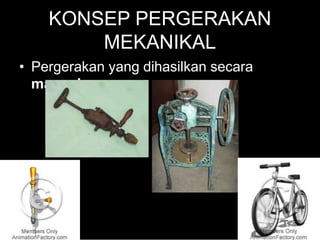

- 4. KONSEP PERGERAKAN MEKANIKAL Pergerakan yang dihasilkan secara manual :

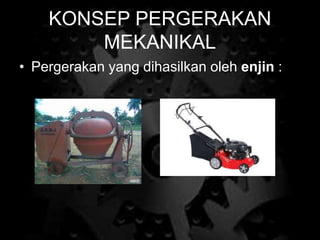

- 5. KONSEP PERGERAKAN MEKANIKAL Pergerakan yang dihasilkan oleh enjin :

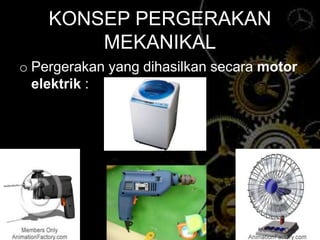

- 6. KONSEP PERGERAKAN MEKANIKAL o Pergerakan yang dihasilkan secara motor elektrik :
- 7. JENIS PERGERAKAN MEKANIKAL Terbahagi kepada dua ; 1. Gerakan lurus (linear)- gerakan ulang alik dalam garrisan lurus 2. Gerakan putaran (rotary)- gerakan dalam bentuk bulatan

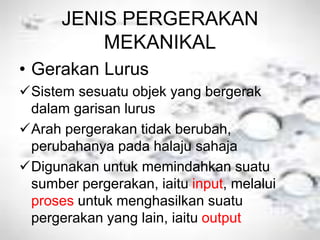

- 8. JENIS PERGERAKAN MEKANIKAL Gerakan Lurus Sistem sesuatu objek yang bergerak dalam garisan lurus Arah pergerakan tidak berubah, perubahanya pada halaju sahaja Digunakan untuk memindahkan suatu sumber pergerakan, iaitu input, melalui proses untuk menghasilkan suatu pergerakan yang lain, iaitu output

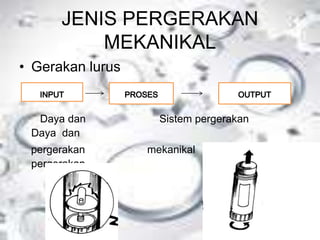

- 9. JENIS PERGERAKAN MEKANIKAL Gerakan lurus Daya dan Sistem pergerakan Daya dan pergerakan mekanikal pergerakan
- 10. JENIS PERGERAKAN MEKANIKAL Gerakan Putaran Terjadi apabila suatu sistem atau mekanisme menyebabkan sesuatu objek berpusing. Contoh : kipas angin, mesin gerudi dsb.

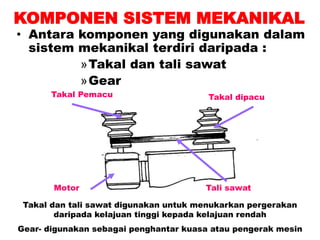

- 11. KOMPONEN SISTEM MEKANIKAL Antara komponen yang digunakan dalam sistem mekanikal terdiri daripada : 損Takal dan tali sawat 損Gear Motor Takal Pemacu Takal dipacu Tali sawat Takal dan tali sawat digunakan untuk menukarkan pergerakan daripada kelajuan tinggi kepada kelajuan rendah Gear- digunakan sebagai penghantar kuasa atau pengerak mesin

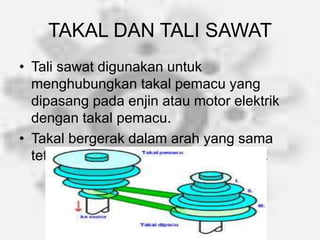

- 12. TAKAL DAN TALI SAWAT Tali sawat digunakan untuk menghubungkan takal pemacu yang dipasang pada enjin atau motor elektrik dengan takal pemacu. Takal bergerak dalam arah yang sama tetapi dengan kelajuan yang berbeza.

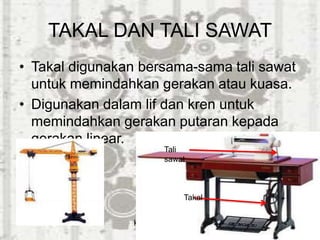

- 13. TAKAL DAN TALI SAWAT Takal digunakan bersama-sama tali sawat untuk memindahkan gerakan atau kuasa. Digunakan dalam lif dan kren untuk memindahkan gerakan putaran kepada gerakan linear. kren Tali sawat Takal

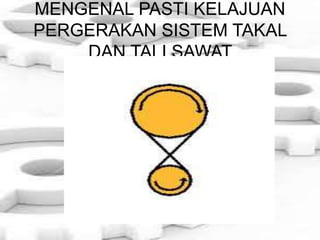

- 14. MENGENAL PASTI KELAJUAN PERGERAKAN SISTEM TAKAL DAN TALI SAWAT Sistem takal dan tali sawat boleh digunakan untuk menukar dan memindahkan kelajuan tinggi kepada kelajuan rendah dan sebaliknya. Kelajuan rendah ; Tali sawat pada takal dipacu akan dipasang pada takal yang berdiameter besar. o Kelajuan tinggi ; Tali sawat pada takal dipacu akan dipasang pada takal yang berdiameter kecil.
- 15. MENGENAL PASTI KELAJUAN PERGERAKAN SISTEM TAKAL DAN TALI SAWAT TAKAL DIPACU TAKAL PEMACU

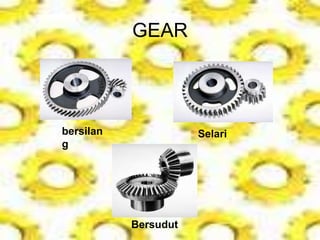

- 16. Gear berfungsi sebagai penghantar kuasa dan pengerak mesin Penghantar kuasa ini berlaku menerusi aci yang memegang gear gear ini Arah penghantaran yang dibuat bergantung kepada kedudukan aci samada selari, bersilang atau bersudut Gear mempunyai gigi supaya membolehkan ia bersirat (mesh) dengan pasangannya maka putaran yang dibuat lebih aktif kerana tidak menggelincir

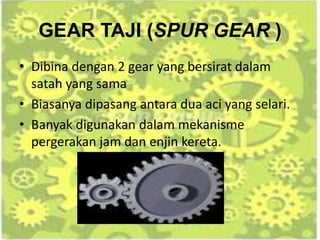

- 18. GEAR TAJI (SPUR GEAR ) Dibina dengan 2 gear yang bersirat dalam satah yang sama Biasanya dipasang antara dua aci yang selari. Banyak digunakan dalam mekanisme pergerakan jam dan enjin kereta.

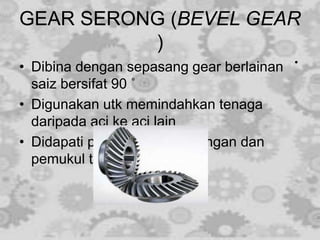

- 19. GEAR SERONG (BEVEL GEAR ) Dibina dengan sepasang gear berlainan saiz bersifat 90 Digunakan utk memindahkan tenaga daripada aci ke aci lain Didapati pada alat gerudi tangan dan pemukul telur.
- 20. GEAR BELITAN (WORM GEAR ) Dibina dengan sebatang aci bergigi yang bersirat dengan gear bulat. Digunakan untuk mengurangkan kelajuan mesin. Didapati pada mesin mudah alih dapur seperti food mixer dan spana boleh laras
- 21. GEAR HELIKS Digunakan dalam mesin yang memerlukan mekanisme kelajuan tinggi seperti dalam kotak gear kereta.

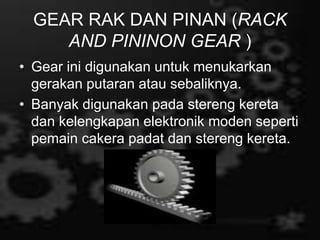

- 22. GEAR RAK DAN PINAN (RACK AND PININON GEAR ) Gear ini digunakan untuk menukarkan gerakan putaran atau sebaliknya. Banyak digunakan pada stereng kereta dan kelengkapan elektronik moden seperti pemain cakera padat dan stereng kereta.

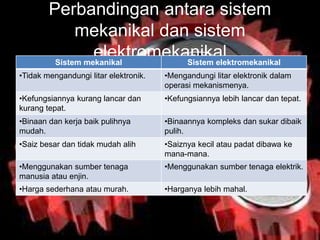

- 23. Perbandingan antara sistem mekanikal dan sistem elektromekanikalSistem mekanikal Sistem elektromekanikal Tidak mengandungi litar elektronik. Mengandungi litar elektronik dalam operasi mekanismenya. Kefungsiannya kurang lancar dan kurang tepat. Kefungsiannya lebih lancar dan tepat. Binaan dan kerja baik pulihnya mudah. Binaannya kompleks dan sukar dibaik pulih. Saiz besar dan tidak mudah alih Saiznya kecil atau padat dibawa ke mana-mana. Menggunakan sumber tenaga manusia atau enjin. Menggunakan sumber tenaga elektrik. Harga sederhana atau murah. Harganya lebih mahal.
- 24. Penilaian & Peneguhan (Bincangkan dalam kumpulan kecil) 1. Apakah fungsi takal dan tali sawat serta gear? 2. Senaraikan 5 jenis gear? 3. Nyatakan sumber menghasilkan pergerakan mekanikal?
