EKSPOSE SUNGAI BAHARU KOTABARU TENGAH.pptx
- 1. PEMERINTAH KABUPATEN KOTABARU DINAS PERUMAHAN RAKYAT PERMUKIMAN DAN PERTANAHAN

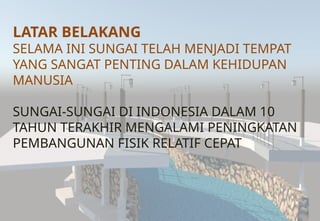

- 2. LATAR BELAKANG SELAMA INI SUNGAI TELAH MENJADI TEMPAT YANG SANGAT PENTING DALAM KEHIDUPAN MANUSIA SUNGAI-SUNGAI DI INDONESIA DALAM 10 TAHUN TERAKHIR MENGALAMI PENINGKATAN PEMBANGUNAN FISIK RELATIF CEPAT

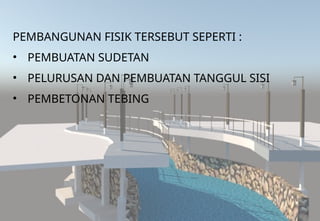

- 3. PEMBANGUNAN FISIK TERSEBUT SEPERTI : PEMBUATAN SUDETAN PELURUSAN DAN PEMBUATAN TANGGUL SISI PEMBETONAN TEBING

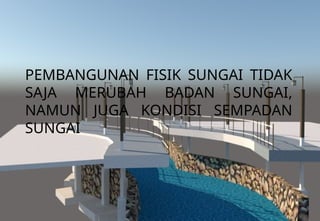

- 4. PEMBANGUNAN FISIK SUNGAI TIDAK SAJA MERUBAH BADAN SUNGAI, NAMUN JUGA KONDISI SEMPADAN SUNGAI

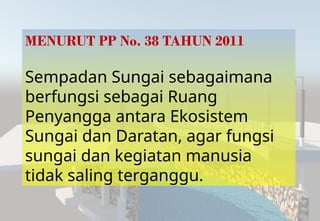

- 5. MENURUT PP No. 38 TAHUN 2011 Sempadan Sungai sebagaimana berfungsi sebagai Ruang Penyangga antara Ekosistem Sungai dan Daratan, agar fungsi sungai dan kegiatan manusia tidak saling terganggu.

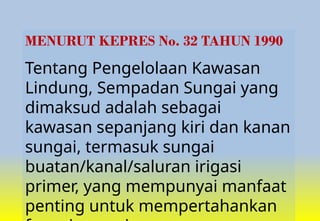

- 6. MENURUT KEPRES No. 32 TAHUN 1990 Tentang Pengelolaan Kawasan Lindung, Sempadan Sungai yang dimaksud adalah sebagai kawasan sepanjang kiri dan kanan sungai, termasuk sungai buatan/kanal/saluran irigasi primer, yang mempunyai manfaat penting untuk mempertahankan

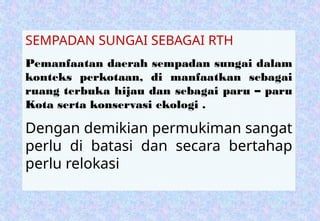

- 7. SEMPADAN SUNGAI SEBAGAI RTH Pemanfaatan daerah sempadan sungai dalam konteks perkotaan, di manfaatkan sebagai ruang terbuka hijau dan sebagai paru paru Kota serta konservasi ekologi . Dengan demikian permukiman sangat perlu di batasi dan secara bertahap perlu relokasi

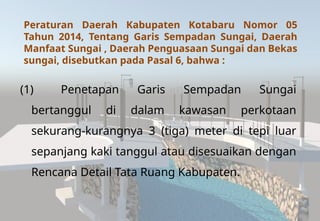

- 8. Peraturan Daerah Kabupaten Kotabaru Nomor 05 Tahun 2014, Tentang Garis Sempadan Sungai, Daerah Manfaat Sungai , Daerah Penguasaan Sungai dan Bekas sungai, disebutkan pada Pasal 6, bahwa : (1) Penetapan Garis Sempadan Sungai bertanggul di dalam kawasan perkotaan sekurang-kurangnya 3 (tiga) meter di tepi luar sepanjang kaki tanggul atau disesuaikan dengan Rencana Detail Tata Ruang Kabupaten.

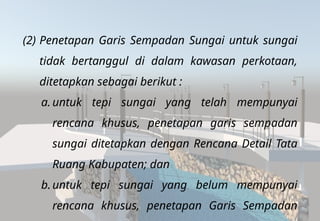

- 9. (2) Penetapan Garis Sempadan Sungai untuk sungai tidak bertanggul di dalam kawasan perkotaan, ditetapkan sebagai berikut : a. untuk tepi sungai yang telah mempunyai rencana khusus, penetapan garis sempadan sungai ditetapkan dengan Rencana Detail Tata Ruang Kabupaten; dan b.untuk tepi sungai yang belum mempunyai rencana khusus, penetapan Garis Sempadan

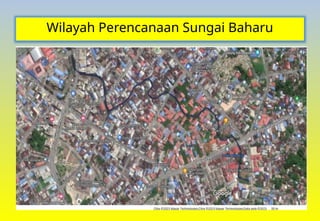

- 10. Wilayah Perencanaan Sungai Baharu

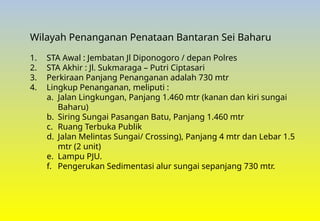

- 12. Wilayah Penanganan Penataan Bantaran Sei Baharu 1. STA Awal : Jembatan Jl Diponogoro / depan Polres 2. STA Akhir : Jl. Sukmaraga Putri Ciptasari 3. Perkiraan Panjang Penanganan adalah 730 mtr 4. Lingkup Penanganan, meliputi : a. Jalan Lingkungan, Panjang 1.460 mtr (kanan dan kiri sungai Baharu) b. Siring Sungai Pasangan Batu, Panjang 1.460 mtr c. Ruang Terbuka Publik d. Jalan Melintas Sungai/ Crossing), Panjang 4 mtr dan Lebar 1.5 mtr (2 unit) e. Lampu PJU. f. Pengerukan Sedimentasi alur sungai sepanjang 730 mtr.

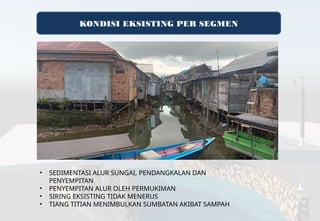

- 13. KONDISI EKSISTING PER SEGMEN SEDIMENTASI ALUR SUNGAI, PENDANGKALAN DAN PENYEMPITAN PENYEMPITAN ALUR OLEH PERMUKIMAN SIRING EKSISTING TIDAK MENERUS TIANG TITIAN MENIMBULKAN SUMBATAN AKIBAT SAMPAH

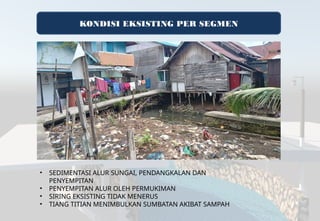

- 14. KONDISI EKSISTING PER SEGMEN SEDIMENTASI ALUR SUNGAI, PENDANGKALAN DAN PENYEMPITAN PENYEMPITAN ALUR OLEH PERMUKIMAN SIRING EKSISTING TIDAK MENERUS TIANG TITIAN MENIMBULKAN SUMBATAN AKIBAT SAMPAH

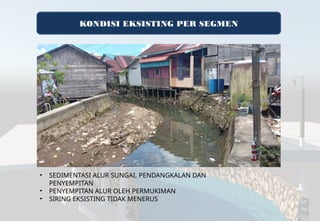

- 15. KONDISI EKSISTING PER SEGMEN SEDIMENTASI ALUR SUNGAI, PENDANGKALAN DAN PENYEMPITAN PENYEMPITAN ALUR OLEH PERMUKIMAN SIRING EKSISTING TIDAK MENERUS

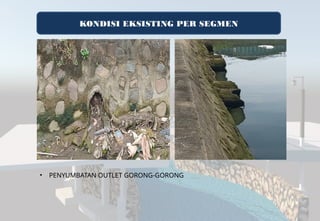

- 16. KONDISI EKSISTING PER SEGMEN PENYUMBATAN OUTLET GORONG-GORONG

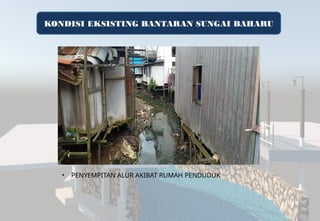

- 17. KONDISI EKSISTING BANTARAN SUNGAI BAHARU PENYEMPITAN ALUR AKIBAT RUMAH PENDUDUK

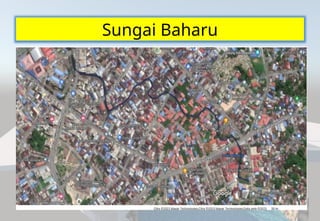

- 18. Sungai Baharu

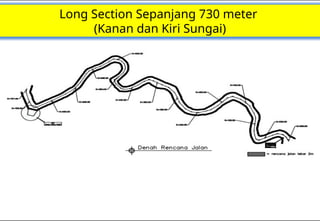

- 20. Long Section Sepanjang 730 meter (Kanan dan Kiri Sungai)

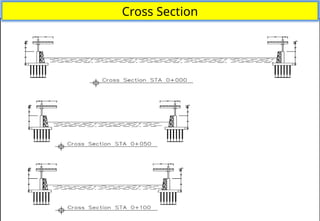

- 21. Cross Section

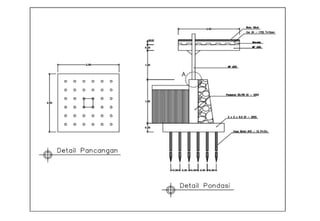

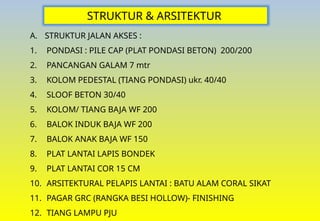

- 25. STRUKTUR & ARSITEKTUR A. STRUKTUR JALAN AKSES : 1. PONDASI : PILE CAP (PLAT PONDASI BETON) 200/200 2. PANCANGAN GALAM 7 mtr 3. KOLOM PEDESTAL (TIANG PONDASI) ukr. 40/40 4. SLOOF BETON 30/40 5. KOLOM/ TIANG BAJA WF 200 6. BALOK INDUK BAJA WF 200 7. BALOK ANAK BAJA WF 150 8. PLAT LANTAI LAPIS BONDEK 9. PLAT LANTAI COR 15 CM 10. ARSITEKTURAL PELAPIS LANTAI : BATU ALAM CORAL SIKAT 11. PAGAR GRC (RANGKA BESI HOLLOW)- FINISHING 12. TIANG LAMPU PJU
- 26. PERLINDUNGAN TEBING B. STRUKTUR PENAHAN TEBING SUNGAI : 1. PANCANGAN GALAM 2. PASANGAAN BATU

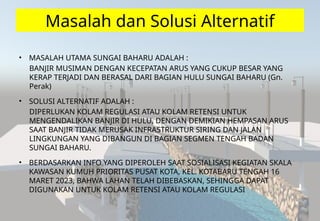

- 28. Masalah dan Solusi Alternatif MASALAH UTAMA SUNGAI BAHARU ADALAH : BANJIR MUSIMAN DENGAN KECEPATAN ARUS YANG CUKUP BESAR YANG KERAP TERJADI DAN BERASAL DARI BAGIAN HULU SUNGAI BAHARU (Gn. Perak) SOLUSI ALTERNATIF ADALAH : DIPERLUKAN KOLAM REGULASI ATAU KOLAM RETENSI UNTUK MENGENDALIKAN BANJIR DI HULU, DENGAN DEMIKIAN HEMPASAN ARUS SAAT BANJIR TIDAK MERUSAK INFRASTRUKTUR SIRING DAN JALAN LINGKUNGAN YANG DIBANGUN DI BAGIAN SEGMEN TENGAH BADAN SUNGAI BAHARU. BERDASARKAN INFO YANG DIPEROLEH SAAT SOSIALISASI KEGIATAN SKALA KAWASAN KUMUH PRIORITAS PUSAT KOTA, KEL. KOTABARU TENGAH 16 MARET 2023, BAHWA LAHAN TELAH DIBEBASKAN, SEHINGGA DAPAT DIGUNAKAN UNTUK KOLAM RETENSI ATAU KOLAM REGULASI

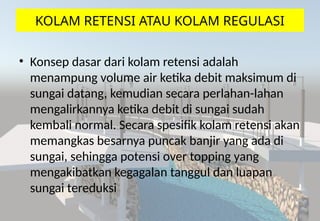

- 29. KOLAM RETENSI ATAU KOLAM REGULASI Konsep dasar dari kolam retensi adalah menampung volume air ketika debit maksimum di sungai datang, kemudian secara perlahan-lahan mengalirkannya ketika debit di sungai sudah kembali normal. Secara spesifik kolam retensi akan memangkas besarnya puncak banjir yang ada di sungai, sehingga potensi over topping yang mengakibatkan kegagalan tanggul dan luapan sungai tereduksi

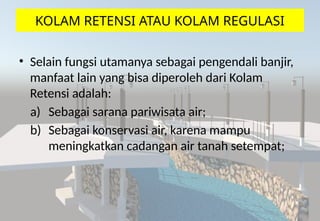

- 30. KOLAM RETENSI ATAU KOLAM REGULASI Selain fungsi utamanya sebagai pengendali banjir, manfaat lain yang bisa diperoleh dari Kolam Retensi adalah: a) Sebagai sarana pariwisata air; b) Sebagai konservasi air, karena mampu meningkatkan cadangan air tanah setempat;

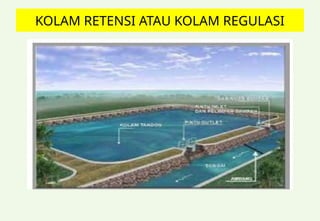

- 31. KOLAM RETENSI ATAU KOLAM REGULASI

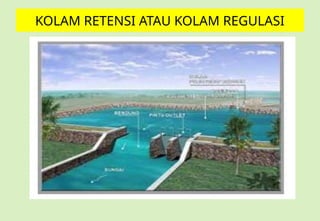

- 32. KOLAM RETENSI ATAU KOLAM REGULASI
