www.axis.com

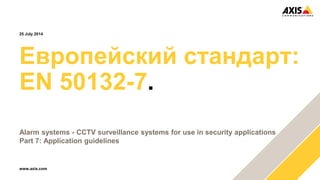

Европейский стандарт:
EN 50132-7.
Alarm systems - CCTV surveillance systems for use in security applications
Part 7: Application guidelines
25 July 2014

www.axis.com

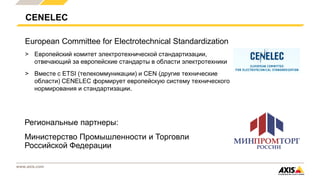

CENELEC
European Committee for Electrotechnical Standardization
> Европейский комитет электротехнической стандартизации,
отвечающий за европейские стандарты в области электротехники
> Вместе с ETSI (телекоммуникации) и CEN (другие технические
области) CENELEC формирует европейскую систему технического
нормирования и стандартизации.
Региональные партнеры:
Министерство Промышленности и Торговли
Российской Федерации

www.axis.com

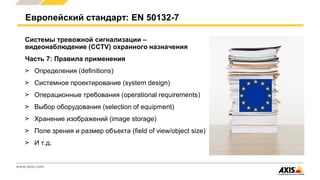

Системы тревожной сигнализации –
видеонаблюдение (CCTV) охранного назначения
Часть 7: Правила применения
> Определения (definitions)
> Системное проектирование (system design)
> Операционные требования (operational requirements)
> Выбор оборудования (selection of equipment)
> Хранение изображений (image storage)
> Поле зрения и размер объекта (field of view/object size)
> И т.д.
Европейский стандарт: EN 50132-7

www.axis.com

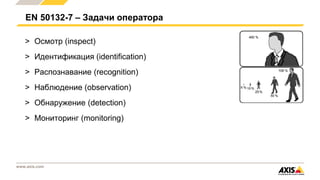

EN 50132-7 – Задачи оператора
> Осмотр (inspect)
> Идентификация (identification)
> Распознавание (recognition)
> Наблюдение (observation)
> Обнаружение (detection)
> Мониторинг (monitoring)

www.axis.com

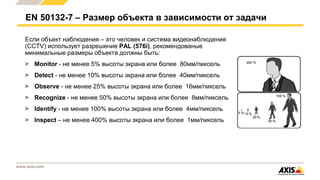

EN 50132-7 – Размер объекта в зависимости от задачи
Если объект наблюдения – это человек и система видеонаблюдения
(CCTV) использует разрешение PAL (576i), рекомендованые
минимальные размеры объекта должны быть:
> Monitor - не менее 5% высоты экрана или более 80мм/пиксель
> Detect - не менее 10% высоты экрана или более 40мм/пиксель
> Observe - не менее 25% высоты экрана или более 16мм/пиксель
> Recognize - не менее 50% высоты экрана или более 8мм/пиксель
> Identify - не менее 100% высоты экрана или более 4мм/пиксель
> Inspect – не менее 400% высоты экрана или более 1мм/пиксель

www.axis.com

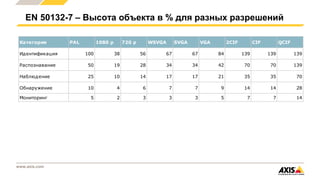

EN 50132-7 – Высота объекта в % для разных разрешений
Категория PAL 1080 p 720 p WSVGA SVGA VGA 2CIF CIF QCIF
Идентификация 100 38 56 67 67 84 139 139 139
Распознавание 50 19 28 34 34 42 70 70 139
Наблюдение 25 10 14 17 17 21 35 35 70
Обнаружение 10 4 6 7 7 9 14 14 28
Мониторинг 5 2 3 3 3 5 7 7 14

www.axis.com

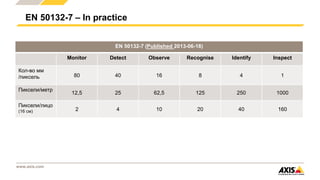

EN 50132-7 – In practice
EN 50132-7 (Published 2013-06-18)
Monitor Detect Observe Recognise Identify Inspect
Кол-во мм
/пиксель 80 40 16 8 4 1
Пиксели/метр
12,5 25 62,5 125 250 1000
Пиксели/лицо
(16 см) 2 4 10 20 40 160

www.axis.com

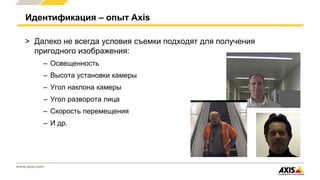

Идентификация – опыт Axis
> Далеко не всегда условия съемки подходят для получения
пригодного изображения:
– Освещенность
– Высота установки камеры
– Угол наклона камеры
– Угол разворота лица
– Скорость перемещения
– И др.

www.axis.com

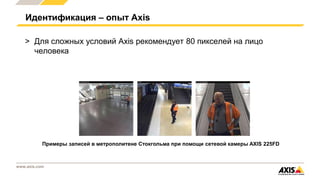

Идентификация – опыт Axis
Примеры записей в метрополитене Стокгольма при помощи сетевой камеры AXIS 225FD
> Для сложных условий Axis рекомендует 80 пикселей на лицо
человека

www.axis.com

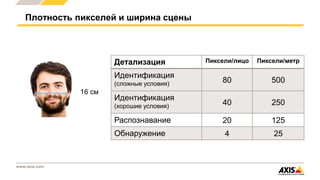

Плотность пикселей и ширина сцены
16 см
Детализация Пиксели/лицо Пиксели/метр
Идентификация
(сложные условия) 80 500
(хорошие условия) 40 250
Распознавание 20 125
Обнаружение 4 25

www.axis.com

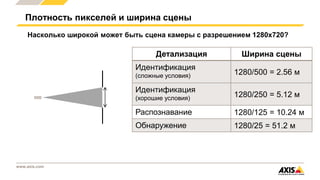

Плотность пикселей и ширина сцены
Насколько широкой может быть сцена камеры с разрешением 1280x720?
Детализация Ширина сцены
(сложные условия) 1280/500 = 2.56 м
(хорошие условия) 1280/250 = 5.12 м
Распознавание 1280/125 = 10.24 м
Обнаружение 1280/25 = 51.2 м

www.axis.com

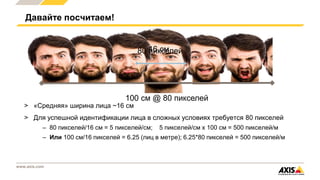

> «Средняя» ширина лица ~16 см
> Для успешной идентификации лица в сложных условиях требуется 80 пикселей
– 80 пикселей/16 см = 5 пикселей/см; 5 пикселей/см x 100 см = 500 пикселей/м
– Или 100 см/16 пикселей = 6.25 (лиц в метре); 6.25*80 пикселей = 500 пикселей/м
Давайте посчитаем!
16 см
100 см @ 80 пикселей
80 пикселей

www.axis.com

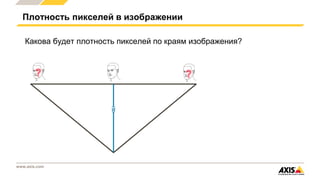

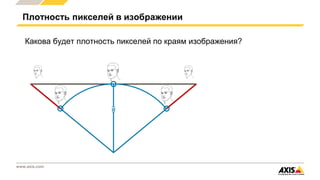

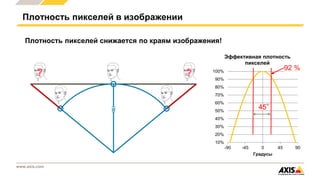

Какова будет плотность пикселей по краям изображения?
Плотность пикселей в изображении
d

www.axis.com
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
-90 -45 0 45 90
Градусы
Эффективная плотность
пикселей
Плотность пикселей снижается по краям изображения!
45°
92 %
d

www.axis.com
10%
20%
30%
40%
50%
60%
70%
80%
90%
100%
-90 -45 0 45 90
Градусы
Эффективная плотность
пикселей
Плотность пикселей снижается по краям изображения!
45°
92 %
d
Рекомендации Axis:
для идентификации угол обзора по горизонтали должен
быть не более 45°

www.axis.com

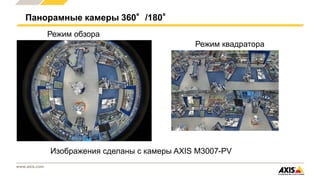

Панорамные камеры 360°/180°
Режим обзора
Режим квадратора
Изображения сделаны с камеры AXIS M3007-PV

www.axis.com
Панорамные камеры 360°/180°
Режим обзора
Режим квадратора
• Задача панорамных камер – обзор территории.
• Даже при высоком разрешении 3MP-5MP плотность пикселей остается низкой
• Большие углы обзора вносят искажения в изображение

www.axis.com
Выводы
> Стандарт EN 50132-7 – рекомендации для обеспечения
интересов конечных пользователей
> Важны разные факторы
> Освещенность
> Высота установки камеры
> Угол наклона камеры
> Угол разворота лица
> Скорость перемещения
> Задача панорамных камер – обзор территории
