Enterprises information system with zachman.pptx

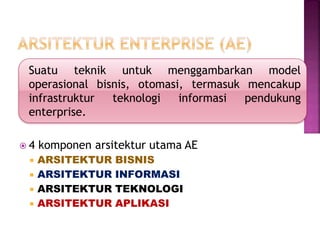

- 1. Suatu teknik untuk menggambarkan model operasional bisnis, otomasi, termasuk mencakup infrastruktur teknologi informasi pendukung enterprise. 4 komponen arsitektur utama AE ARSITEKTUR BISNIS ARSITEKTUR INFORMASI ARSITEKTUR TEKNOLOGI ARSITEKTUR APLIKASI

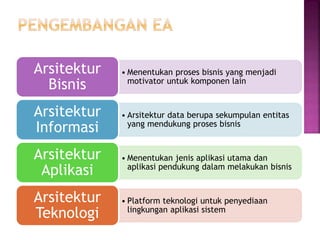

- 2. Menentukan proses bisnis yang menjadi motivator untuk komponen lain Arsitektur Bisnis Arsitektur data berupa sekumpulan entitas yang mendukung proses bisnis Arsitektur Informasi Menentukan jenis aplikasi utama dan aplikasi pendukung dalam melakukan bisnis Arsitektur Aplikasi Platform teknologi untuk penyediaan lingkungan aplikasi sistem Arsitektur Teknologi

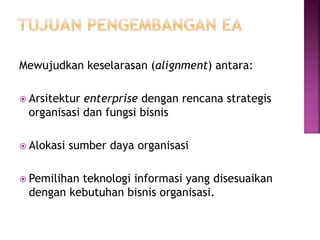

- 3. Mewujudkan keselarasan (alignment) antara: Arsitektur enterprise dengan rencana strategis organisasi dan fungsi bisnis Alokasi sumber daya organisasi Pemilihan teknologi informasi yang disesuaikan dengan kebutuhan bisnis organisasi.

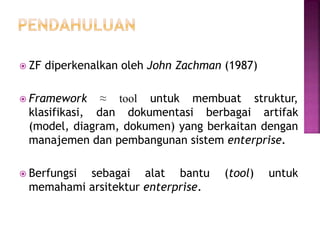

- 5. ZF diperkenalkan oleh John Zachman (1987) Framework tool untuk membuat struktur, klasifikasi, dan dokumentasi berbagai artifak (model, diagram, dokumen) yang berkaitan dengan manajemen dan pembangunan sistem enterprise. Berfungsi sebagai alat bantu (tool) untuk memahami arsitektur enterprise.

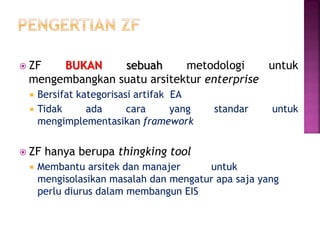

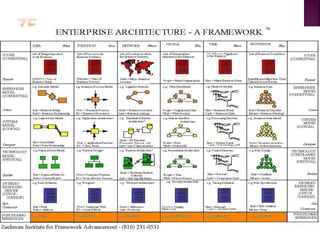

- 7. ZF BUKAN sebuah metodologi untuk mengembangkan suatu arsitektur enterprise Bersifat kategorisasi artifak EA Tidak ada cara yang standar untuk mengimplementasikan framework ZF hanya berupa thingking tool Membantu arsitek dan manajer untuk mengisolasikan masalah dan mengatur apa saja yang perlu diurus dalam membangun EIS

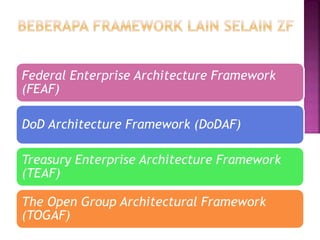

- 8. Federal Enterprise Architecture Framework (FEAF) DoD Architecture Framework (DoDAF) Treasury Enterprise Architecture Framework (TEAF) The Open Group Architectural Framework (TOGAF)

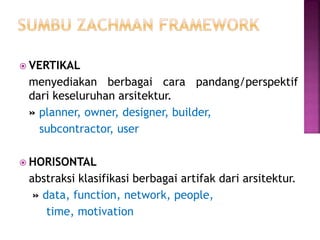

- 9. VERTIKAL menyediakan berbagai cara pandang/perspektif dari keseluruhan arsitektur. 損 planner, owner, designer, builder, subcontractor, user HORISONTAL abstraksi klasifikasi berbagai artifak dari arsitektur. 損 data, function, network, people, time, motivation

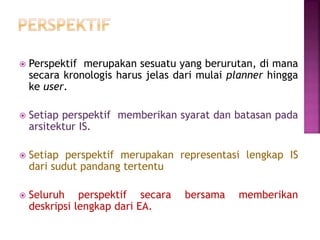

- 10. Perspektif merupakan sesuatu yang berurutan, di mana secara kronologis harus jelas dari mulai planner hingga ke user. Setiap perspektif memberikan syarat dan batasan pada arsitektur IS. Setiap perspektif merupakan representasi lengkap IS dari sudut pandang tertentu Seluruh perspektif secara bersama memberikan deskripsi lengkap dari EA.

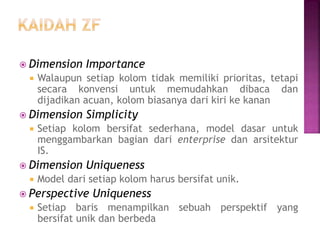

- 11. Dimension Importance Walaupun setiap kolom tidak memiliki prioritas, tetapi secara konvensi untuk memudahkan dibaca dan dijadikan acuan, kolom biasanya dari kiri ke kanan Dimension Simplicity Setiap kolom bersifat sederhana, model dasar untuk menggambarkan bagian dari enterprise dan arsitektur IS. Dimension Uniqueness Model dari setiap kolom harus bersifat unik. Perspective Uniqueness Setiap baris menampilkan sebuah perspektif yang bersifat unik dan berbeda

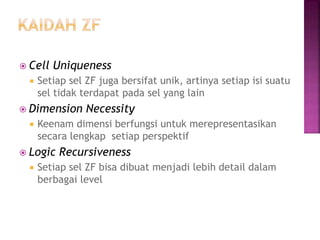

- 12. Cell Uniqueness Setiap sel ZF juga bersifat unik, artinya setiap isi suatu sel tidak terdapat pada sel yang lain Dimension Necessity Keenam dimensi berfungsi untuk merepresentasikan secara lengkap setiap perspektif Logic Recursiveness Setiap sel ZF bisa dibuat menjadi lebih detail dalam berbagai level

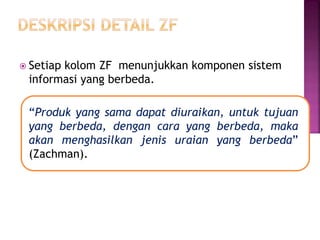

- 13. Setiap kolom ZF menunjukkan komponen sistem informasi yang berbeda. Produk yang sama dapat diuraikan, untuk tujuan yang berbeda, dengan cara yang berbeda, maka akan menghasilkan jenis uraian yang berbeda (Zachman).

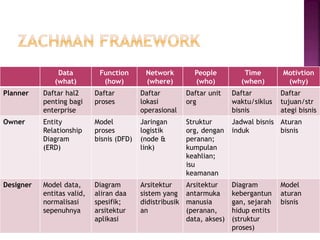

- 14. Data (what) Function (how) Network (where) People (who) Time (when) Motivtion (why) Planner Daftar hal2 penting bagi enterprise Daftar proses Daftar lokasi operasional Daftar unit org Daftar waktu/siklus bisnis Daftar tujuan/str ategi bisnis Owner Entity Relationship Diagram (ERD) Model proses bisnis (DFD) Jaringan logistik (node & link) Struktur org, dengan peranan; kumpulan keahlian; isu keamanan Jadwal bisnis induk Aturan bisnis Designer Model data, entitas valid, normalisasi sepenuhnya Diagram aliran daa spesifik; arsitektur aplikasi Arsitektur sistem yang didistribusik an Arsitektur antarmuka manusia (peranan, data, akses) Diagram kebergantun gan, sejarah hidup entits (struktur proses) Model aturan bisnis

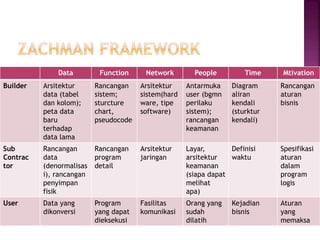

- 15. Data Function Network People Time Mtivation Builder Arsitektur data (tabel dan kolom); peta data baru terhadap data lama Rancangan sistem; sturcture chart, pseudocode Arsitektur sistem(hard ware, tipe software) Antarmuka user (bgmn perilaku sistem); rancangan keamanan Diagram aliran kendali (sturktur kendali) Rancangan aturan bisnis Sub Contrac tor Rancangan data (denormalisas i), rancangan penyimpan fisik Rancangan program detail Arsitektur jaringan Layar, arsitektur keamanan (siapa dapat melihat apa) Definisi waktu Spesifikasi aturan dalam program logis User Data yang dikonversi Program yang dapat dieksekusi Fasilitas komunikasi Orang yang sudah dilatih Kejadian bisnis Aturan yang memaksa

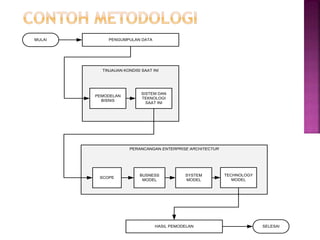

- 16. PENGUMPULAN DATA TINJAUAN KONDISI SAAT INI PEMODELAN BISNIS SISTEM DAN TEKNOLOGI SAAT INI PERANCANGAN ENTERPRISE ARCHITECTUR SCOPE BUSNESS MODEL SYSTEM MODEL TECHNOLOGY MODEL HASIL PEMODELAN MULAI SELESAI

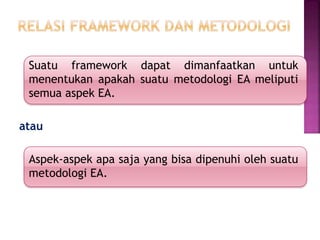

- 17. Suatu framework dapat dimanfaatkan untuk menentukan apakah suatu metodologi EA meliputi semua aspek EA. atau Aspek-aspek apa saja yang bisa dipenuhi oleh suatu metodologi EA.

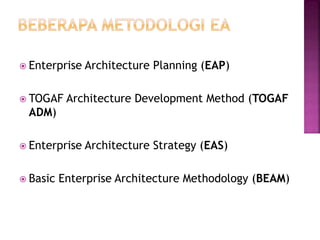

- 18. Enterprise Architecture Planning (EAP) TOGAF Architecture Development Method (TOGAF ADM) Enterprise Architecture Strategy (EAS) Basic Enterprise Architecture Methodology (BEAM)
- 19. Kuliah Enterprise Information System

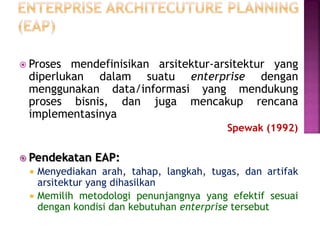

- 20. Proses mendefinisikan arsitektur-arsitektur yang diperlukan dalam suatu enterprise dengan menggunakan data/informasi yang mendukung proses bisnis, dan juga mencakup rencana implementasinya Spewak (1992) Pendekatan EAP: Menyediakan arah, tahap, langkah, tugas, dan artifak arsitektur yang dihasilkan Memilih metodologi penunjangnya yang efektif sesuai dengan kondisi dan kebutuhan enterprise tersebut

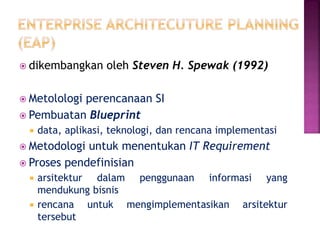

- 21. dikembangkan oleh Steven H. Spewak (1992) Metolologi perencanaan SI Pembuatan Blueprint data, aplikasi, teknologi, dan rencana implementasi Metodologi untuk menentukan IT Requirement Proses pendefinisian arsitektur dalam penggunaan informasi yang mendukung bisnis rencana untuk mengimplementasikan arsitektur tersebut

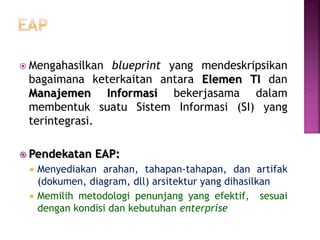

- 22. Mengahasilkan blueprint yang mendeskripsikan bagaimana keterkaitan antara Elemen TI dan Manajemen Informasi bekerjasama dalam membentuk suatu Sistem Informasi (SI) yang terintegrasi. Pendekatan EAP: Menyediakan arahan, tahapan-tahapan, dan artifak (dokumen, diagram, dll) arsitektur yang dihasilkan Memilih metodologi penunjang yang efektif, sesuai dengan kondisi dan kebutuhan enterprise

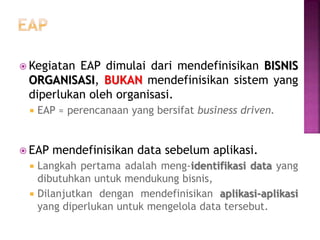

- 23. Kegiatan EAP dimulai dari mendefinisikan BISNIS ORGANISASI, BUKAN mendefinisikan sistem yang diperlukan oleh organisasi. EAP perencanaan yang bersifat business driven. EAP mendefinisikan data sebelum aplikasi. Langkah pertama adalah meng-identifikasi data yang dibutuhkan untuk mendukung bisnis, Dilanjutkan dengan mendefinisikan aplikasi-aplikasi yang diperlukan untuk mengelola data tersebut.

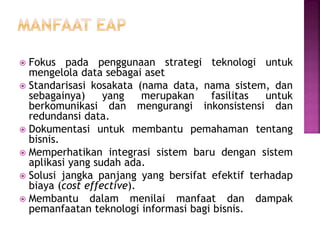

- 24. Fokus pada penggunaan strategi teknologi untuk mengelola data sebagai aset Standarisasi kosakata (nama data, nama sistem, dan sebagainya) yang merupakan fasilitas untuk berkomunikasi dan mengurangi inkonsistensi dan redundansi data. Dokumentasi untuk membantu pemahaman tentang bisnis. Memperhatikan integrasi sistem baru dengan sistem aplikasi yang sudah ada. Solusi jangka panjang yang bersifat efektif terhadap biaya (cost effective). Membantu dalam menilai manfaat dan dampak pemanfaatan teknologi informasi bagi bisnis.

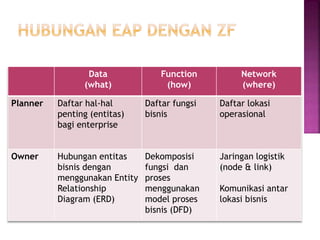

- 25. Data (what) Function (how) Network (where) Planner Daftar hal-hal penting (entitas) bagi enterprise Daftar fungsi bisnis Daftar lokasi operasional Owner Hubungan entitas bisnis dengan menggunakan Entity Relationship Diagram (ERD) Dekomposisi fungsi dan proses menggunakan model proses bisnis (DFD) Jaringan logistik (node & link) Komunikasi antar lokasi bisnis

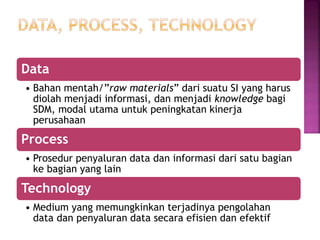

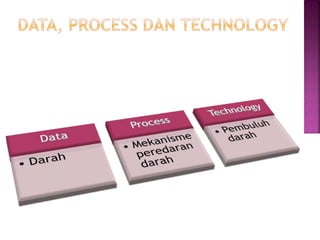

- 26. Data Bahan mentah/raw materials dari suatu SI yang harus diolah menjadi informasi, dan menjadi knowledge bagi SDM, modal utama untuk peningkatan kinerja perusahaan Process Prosedur penyaluran data dan informasi dari satu bagian ke bagian yang lain Technology Medium yang memungkinkan terjadinya pengolahan data dan penyaluran data secara efisien dan efektif

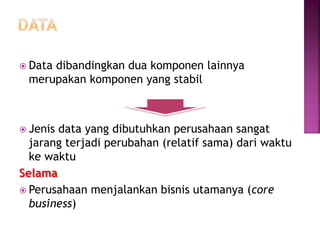

- 28. Data dibandingkan dua komponen lainnya merupakan komponen yang stabil Jenis data yang dibutuhkan perusahaan sangat jarang terjadi perubahan (relatif sama) dari waktu ke waktu Selama Perusahaan menjalankan bisnis utamanya (core business)

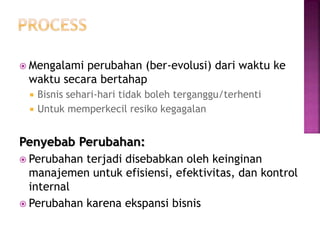

- 29. Mengalami perubahan (ber-evolusi) dari waktu ke waktu secara bertahap Bisnis sehari-hari tidak boleh terganggu/terhenti Untuk memperkecil resiko kegagalan Penyebab Perubahan: Perubahan terjadi disebabkan oleh keinginan manajemen untuk efisiensi, efektivitas, dan kontrol internal Perubahan karena ekspansi bisnis

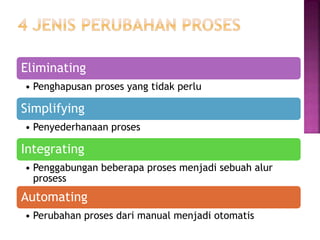

- 30. Eliminating Penghapusan proses yang tidak perlu Simplifying Penyederhanaan proses Integrating Penggabungan beberapa proses menjadi sebuah alur prosess Automating Perubahan proses dari manual menjadi otomatis

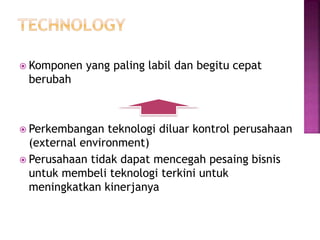

- 31. Komponen yang paling labil dan begitu cepat berubah Perkembangan teknologi diluar kontrol perusahaan (external environment) Perusahaan tidak dapat mencegah pesaing bisnis untuk membeli teknologi terkini untuk meningkatkan kinerjanya

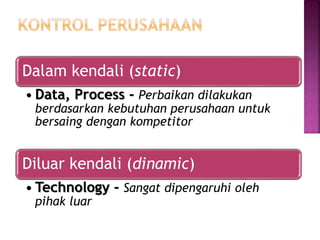

- 32. Dalam kendali (static) Data, Process - Perbaikan dilakukan berdasarkan kebutuhan perusahaan untuk bersaing dengan kompetitor Diluar kendali (dinamic) Technology - Sangat dipengaruhi oleh pihak luar

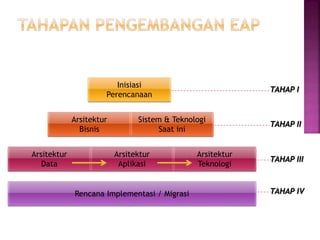

- 33. Inisiasi Perencanaan Arsitektur Bisnis Sistem & Teknologi Saat ini Arsitektur Data Arsitektur Aplikasi Arsitektur Teknologi Rencana Implementasi / Migrasi TAHAP I TAHAP II TAHAP III TAHAP IV

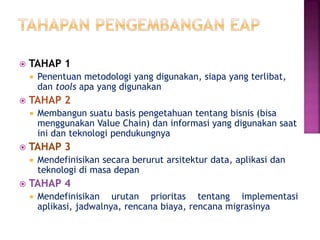

- 34. TAHAP 1 Penentuan metodologi yang digunakan, siapa yang terlibat, dan tools apa yang digunakan TAHAP 2 Membangun suatu basis pengetahuan tentang bisnis (bisa menggunakan Value Chain) dan informasi yang digunakan saat ini dan teknologi pendukungnya TAHAP 3 Mendefinisikan secara berurut arsitektur data, aplikasi dan teknologi di masa depan TAHAP 4 Mendefinisikan urutan prioritas tentang implementasi aplikasi, jadwalnya, rencana biaya, rencana migrasinya

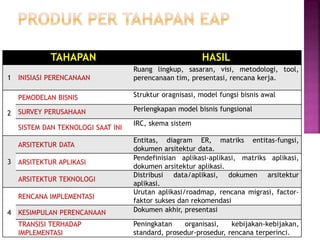

- 35. TAHAPAN HASIL 1 INISIASI PERENCANAAN Ruang lingkup, sasaran, visi, metodologi, tool, perencanaan tim, presentasi, rencana kerja. 2 PEMODELAN BISNIS Struktur oragnisasi, model fungsi bisnis awal SURVEY PERUSAHAAN Perlengkapan model bisnis fungsional SISTEM DAN TEKNOLOGI SAAT INI IRC, skema sistem 3 ARSITEKTUR DATA Entitas, diagram ER, matriks entitas-fungsi, dokumen arsitektur data. ARSITEKTUR APLIKASI Pendefinisian aplikasi-aplikasi, matriks aplikasi, dokumen arsitektur aplikasi. ARSITEKTUR TEKNOLOGI Distribusi data/aplikasi, dokumen arsitektur aplikasi. 4 RENCANA IMPLEMENTASI Urutan aplikasi/roadmap, rencana migrasi, factor- faktor sukses dan rekomendasi KESIMPULAN PERENCANAAN Dokumen akhir, presentasi TRANSISI TERHADAP IMPLEMENTASI Peningkatan organisasi, kebijakan-kebijakan, standard, prosedur-prosedur, rencana terperinci.

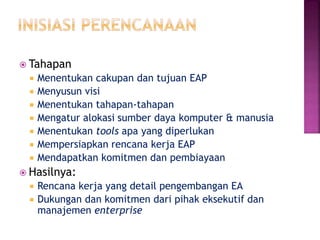

- 36. Tahapan Menentukan cakupan dan tujuan EAP Menyusun visi Menentukan tahapan-tahapan Mengatur alokasi sumber daya komputer & manusia Menentukan tools apa yang diperlukan Mempersiapkan rencana kerja EAP Mendapatkan komitmen dan pembiayaan Hasilnya: Rencana kerja yang detail pengembangan EA Dukungan dan komitmen dari pihak eksekutif dan manajemen enterprise

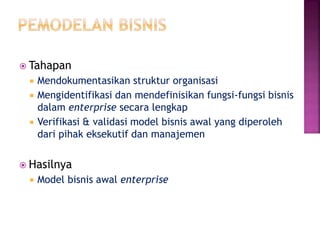

- 37. Tahapan Mendokumentasikan struktur organisasi Mengidentifikasi dan mendefinisikan fungsi-fungsi bisnis dalam enterprise secara lengkap Verifikasi & validasi model bisnis awal yang diperoleh dari pihak eksekutif dan manajemen Hasilnya Model bisnis awal enterprise

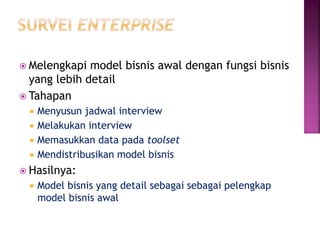

- 38. Melengkapi model bisnis awal dengan fungsi bisnis yang lebih detail Tahapan Menyusun jadwal interview Melakukan interview Memasukkan data pada toolset Mendistribusikan model bisnis Hasilnya: Model bisnis yang detail sebagai sebagai pelengkap model bisnis awal

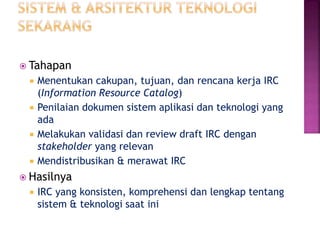

- 39. Tahapan Menentukan cakupan, tujuan, dan rencana kerja IRC (Information Resource Catalog) Penilaian dokumen sistem aplikasi dan teknologi yang ada Melakukan validasi dan review draft IRC dengan stakeholder yang relevan Mendistribusikan & merawat IRC Hasilnya IRC yang konsisten, komprehensi dan lengkap tentang sistem & teknologi saat ini

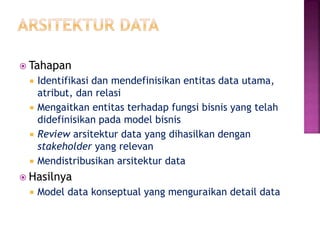

- 40. Tahapan Identifikasi dan mendefinisikan entitas data utama, atribut, dan relasi Mengaitkan entitas terhadap fungsi bisnis yang telah didefinisikan pada model bisnis Review arsitektur data yang dihasilkan dengan stakeholder yang relevan Mendistribusikan arsitektur data Hasilnya Model data konseptual yang menguraikan detail data

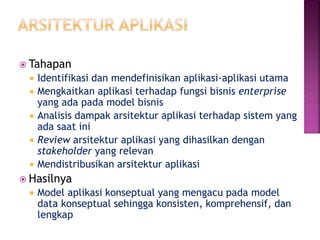

- 41. Tahapan Identifikasi dan mendefinisikan aplikasi-aplikasi utama Mengkaitkan aplikasi terhadap fungsi bisnis enterprise yang ada pada model bisnis Analisis dampak arsitektur aplikasi terhadap sistem yang ada saat ini Review arsitektur aplikasi yang dihasilkan dengan stakeholder yang relevan Mendistribusikan arsitektur aplikasi Hasilnya Model aplikasi konseptual yang mengacu pada model data konseptual sehingga konsisten, komprehensif, dan lengkap

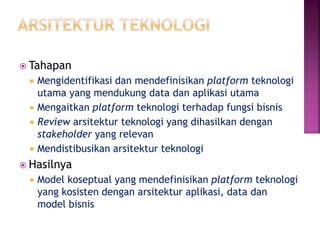

- 42. Tahapan Mengidentifikasi dan mendefinisikan platform teknologi utama yang mendukung data dan aplikasi utama Mengaitkan platform teknologi terhadap fungsi bisnis Review arsitektur teknologi yang dihasilkan dengan stakeholder yang relevan Mendistibusikan arsitektur teknologi Hasilnya Model koseptual yang mendefinisikan platform teknologi yang kosisten dengan arsitektur aplikasi, data dan model bisnis

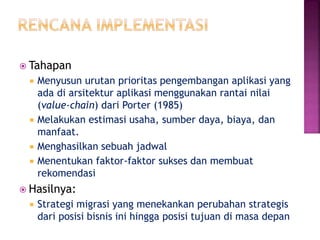

- 43. Tahapan Menyusun urutan prioritas pengembangan aplikasi yang ada di arsitektur aplikasi menggunakan rantai nilai (value-chain) dari Porter (1985) Melakukan estimasi usaha, sumber daya, biaya, dan manfaat. Menghasilkan sebuah jadwal Menentukan faktor-faktor sukses dan membuat rekomendasi Hasilnya: Strategi migrasi yang menekankan perubahan strategis dari posisi bisnis ini hingga posisi tujuan di masa depan

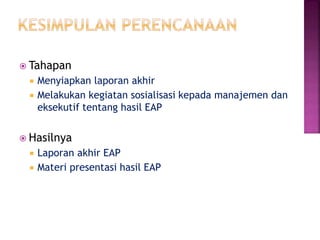

- 44. Tahapan Menyiapkan laporan akhir Melakukan kegiatan sosialisasi kepada manajemen dan eksekutif tentang hasil EAP Hasilnya Laporan akhir EAP Materi presentasi hasil EAP

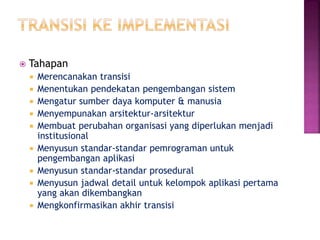

- 45. Tahapan Merencanakan transisi Menentukan pendekatan pengembangan sistem Mengatur sumber daya komputer & manusia Menyempunakan arsitektur-arsitektur Membuat perubahan organisasi yang diperlukan menjadi institusional Menyusun standar-standar pemrograman untuk pengembangan aplikasi Menyusun standar-standar prosedural Menyusun jadwal detail untuk kelompok aplikasi pertama yang akan dikembangkan Mengkonfirmasikan akhir transisi

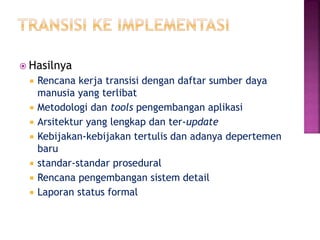

- 46. Hasilnya Rencana kerja transisi dengan daftar sumber daya manusia yang terlibat Metodologi dan tools pengembangan aplikasi Arsitektur yang lengkap dan ter-update Kebijakan-kebijakan tertulis dan adanya depertemen baru standar-standar prosedural Rencana pengembangan sistem detail Laporan status formal
